Chopper-forstærkere i Medicinsk Udstyr

I en verden, hvor præcision kan betyde forskellen mellem liv og død, er teknologien inde i vores medicinske udstyr afgørende. Fra hospitalets avancerede scannere til det lille blodsukkerapparat derhjemme, er vi afhængige af nøjagtige målinger for at stille korrekte diagnoser og give den rette behandling. En af de usungne helte i denne søgen efter præcision er en lille, men utroligt vigtig komponent: forstærkeren. Specifikt vil vi dykke ned i en type kaldet chopper-forstærker, en teknologi der har revolutioneret nøjagtigheden i moderne medicinsk elektronik ved at tackle et fundamentalt problem kendt som offsetspænding.

Hvad er en forstærker, og hvorfor er den vigtig?

Forestil dig, at du skal lytte til et hjerteslag. De elektriske signaler, som hjertet genererer, er utroligt svage. For at en maskine, som et EKG-apparat, kan registrere og analysere disse signaler, skal de først forstærkes tusindvis af gange. Det er her, en operationsforstærker (op-amp) kommer ind i billedet. Den tager et meget svagt inputsignal og omdanner det til et meget stærkere outputsignal, som udstyret kan arbejde med. Dette gælder for utallige medicinske apparater: måling af hjerneaktivitet (EEG), blodtryk, iltmætning og meget mere. Uden forstærkning ville disse livsvigtige biologiske signaler blot være uhørbar støj.

Udfordringen: Den snigende fejl kaldet Offsetspænding

Ideelt set, hvis der ikke er noget inputsignal, skulle en forstærker heller ikke producere noget output. Men i den virkelige verden er ingen elektronisk komponent perfekt. Næsten alle forstærkere har en lille, indbygget fejl kaldet offsetspænding. Man kan tænke på det som en badevægt, der ikke starter på nul, men i stedet viser 100 gram, selvom ingen står på den. Denne lille fejl bliver også forstærket sammen med det rigtige signal.

For almindelig elektronik er dette sjældent et problem. Men i medicinsk udstyr, hvor man måler signaler på mikrovolt-niveau (milliontedele af en volt), kan selv en lille offsetspænding have katastrofale konsekvenser. Den kan forvrænge målingen, skjule et reelt problem eller endda skabe et falsk signal, der fører til en forkert diagnose. De bedste standard bipolære forstærkere kan opnå en offsetspænding på omkring 25 mikrovolt (μV). Selvom det er imponerende lavt, kan det stadig være for meget i kritiske applikationer. Desuden ændrer denne offset sig med temperaturen (kendt som drift), hvilket yderligere komplicerer tingene.

Løsningen: Chopper-forstærkerens Elegante Princip

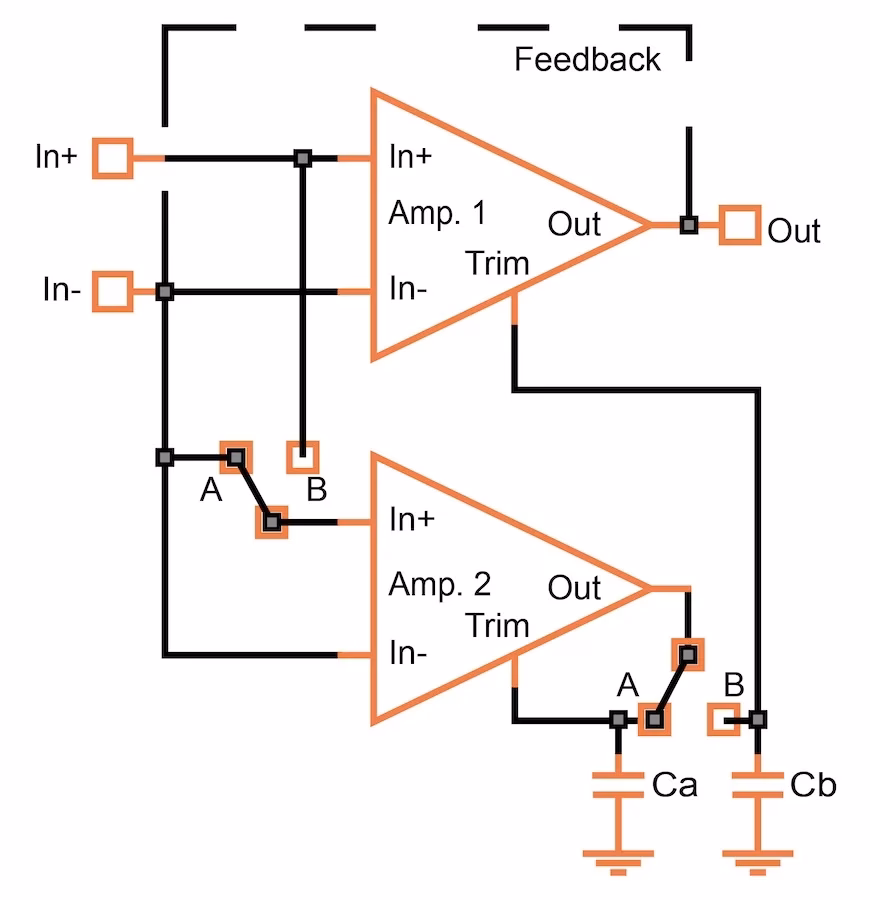

Det er her, chopper-forstærkeren, også kendt som en nulpunktsstabiliseret forstærker, viser sin genialitet. I stedet for at forsøge at bygge en 'perfekt' forstærker uden offset, bruger den en smart teknik til at fjerne fejlen fuldstændigt. Processen kan forklares i simple trin:

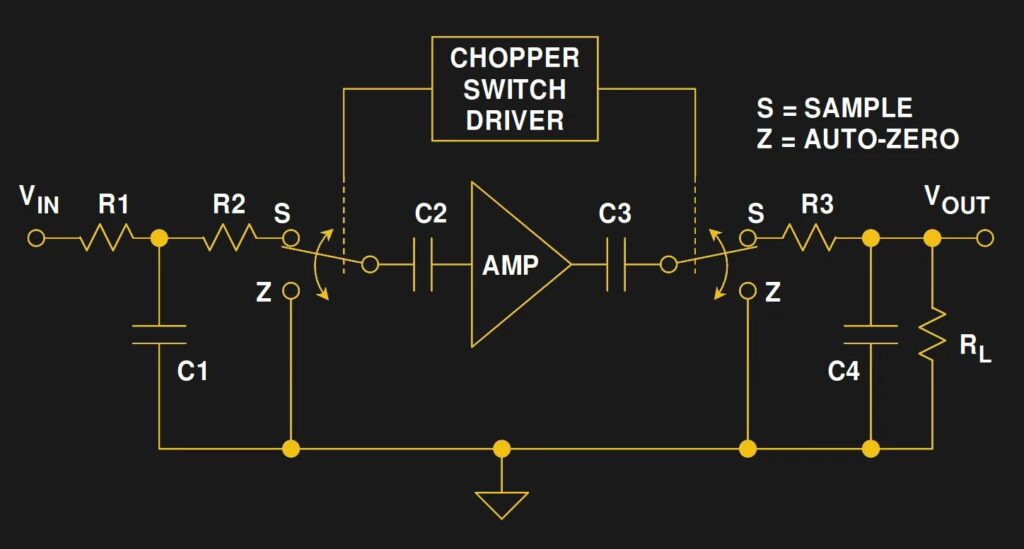

1. Chop (Hakning): Indgangssignalet, som er et meget langsomt varierende eller stabilt DC-signal (jævnstrøm), bliver 'hakket' op i små bidder af en intern kontakt. Dette omdanner det effektivt til et AC-signal (vekselstrøm) med en bestemt frekvens. Den oprindelige offsetspænding, som er en DC-fejl, forbliver uændret.
2. Forstærkning: Dette nye AC-signal sendes nu gennem en AC-forstærker. Den store fordel ved AC-forstærkere er, at de ignorerer DC-signaler. Derfor bliver kun det ønskede signal forstærket, mens den irriterende offsetspænding bliver blokeret og ignoreret.
3. De-chop (Genskabelse): Efter forstærkning bliver AC-signalet 'hakket' igen med en synkroniseret kontakt, som samler det tilbage til et stærkt og præcist DC-signal, der er en tro kopi af det oprindelige svage signal.

Resultatet er forbløffende. Med denne teknik kan chopper-forstærkere opnå offsetspændinger på under 5 μV, og i mange tilfælde tæt på nul, med en drift, der er praktisk talt umålelig. Dette niveau af præcision er en game-changer for medicinsk diagnostik.

Sammenligning: Standard forstærker vs. Chopper-forstærker

For at illustrere forskellene er her en tabel, der sammenligner de to teknologier i en medicinsk kontekst:

Anvendelser i Sundhedssektoren

Den overlegne nøjagtighed af chopper-forstærkere gør dem uundværlige i en lang række medicinske apparater, hvor den mindste fejl kan have store konsekvenser:

• Elektrokardiogram (EKG): Måler hjertets elektriske aktivitet. Signalerne er meget svage, og en præcis baseline (nulpunkt) er afgørende for at kunne identificere abnormiteter som arytmier eller tegn på hjerteanfald.
• Elektroencefalogram (EEG): Registrerer hjernebølger. Her er signalerne endnu svagere end ved EKG, og chopper-teknologi er essentiel for at kunne analysere hjerneaktivitet i forbindelse med f.eks. epilepsi eller søvnstudier.
• Digitale termometre og tryksensorer: I infusionspumper eller patientmonitoreringssystemer skal tryk og temperatur måles ekstremt nøjagtigt over lang tid. Chopper-forstærkerens mangel på drift sikrer, at målingen er stabil og pålidelig time efter time.
• Blodsukkermålere: Måler de små elektriske strømme, der genereres af en kemisk reaktion mellem blod og en teststrimmel. Præcision er altafgørende for korrekt dosering af insulin.

Ofte Stillede Spørgsmål (FAQ)

Hvorfor er lav offsetspænding så vigtig i medicinsk udstyr?

Fordi de biologiske signaler, der måles (fra hjerte, hjerne, nerver), ofte er ekstremt svage. En offsetspænding fungerer som en konstant 'fejl', der lægges oven i det rigtige signal. Hvis fejlen er stor i forhold til signalet, bliver målingen upålidelig og kan føre til en forkert diagnose. En lav offsetspænding sikrer, at det, maskinen måler, er patientens reelle tilstand og ikke støj fra elektronikken.

Er chopper-forstærkere en ny teknologi?

Princippet har eksisteret i mange årtier, men det var oprindeligt baseret på mekaniske relæer og var stort og upraktisk. Med moderne mikroelektronik er hele chopper-kredsløbet nu integreret i en enkelt lille chip, hvilket har gjort teknologien tilgængelig for et bredt udvalg af bærbare og præcise medicinske apparater.

Hvad er de "ulemper", der kan være ved chopper-forstærkere?

Den primære ulempe er, at selve 'hakke'-processen kan introducere en smule elektrisk støj ved den frekvens, der choppes ved (kaldet 'chopping noise' eller 'ripple'). I de fleste medicinske applikationer er denne frekvens dog meget højere end de biologiske signaler, man ønsker at måle, og støjen kan derfor nemt fjernes med et filter uden at påvirke målingen.

Betyder det, at alt medicinsk udstyr bruger denne teknologi?

Ikke nødvendigvis. Valget af komponenter afhænger af den specifikke anvendelse. Til applikationer, hvor signalerne er stærkere, eller hvor den absolutte præcision er mindre kritisk, kan en standardforstærker være tilstrækkelig og mere omkostningseffektiv. Men for high-end diagnostisk udstyr, hvor nøjagtigheden er altafgørende, er chopper-forstærkere eller lignende teknologier ofte standarden.

Afslutningsvis er chopper-forstærkeren et perfekt eksempel på, hvordan avanceret ingeniørkunst i det skjulte arbejder for at forbedre vores sundhed. Selvom vi aldrig ser den, sikrer dens evne til at levere næsten perfekte, fejlfri målinger, at læger og sundhedspersonale kan stole på de data, de får fra deres instrumenter. Denne tillid er fundamentet for god diagnostik og effektiv behandling, og den er i høj grad muliggjort af den elegante løsning på problemet med offsetspænding.
