Hospitalets Livline: Kilder til Medicinsk Ilt

Medicinsk ilt er en af de mest fundamentale og livsvigtige ressourcer på ethvert hospital eller sundhedsfacilitet. Det er afgørende for behandling af patienter med vejrtrækningsproblemer, under anæstesi og i mange akutte situationer. Men hvor kommer denne ilt fra, og hvordan sikres en konstant og sikker forsyning til patienterne? Et hospitals medicinske iltforsyningssystem er et komplekst netværk bestående af en iltkilde, fordamper, trykreduktionsudstyr, alarmsystemer, distributionsrørledninger og gasudtag ved patientens seng. Denne artikel vil dykke ned i de forskellige typer af iltkilder, der udgør hjertet i disse livreddende systemer, og forklare, hvordan de fungerer for at sikre, at ilten når frem, hvor der er mest brug for den.

De Tre Primære Kilder til Medicinsk Ilt

Et moderne hospital kan få sin medicinske ilt fra tre hovedkilder. Valget af kilde afhænger ofte af hospitalets størrelse, patientkapacitet, geografiske placering og økonomiske overvejelser. Hver metode har sine egne fordele og ulemper, men alle skal leve op til strenge krav om renhed og pålidelighed.

1. Centraliserede Iltflasker (Manifold-system)

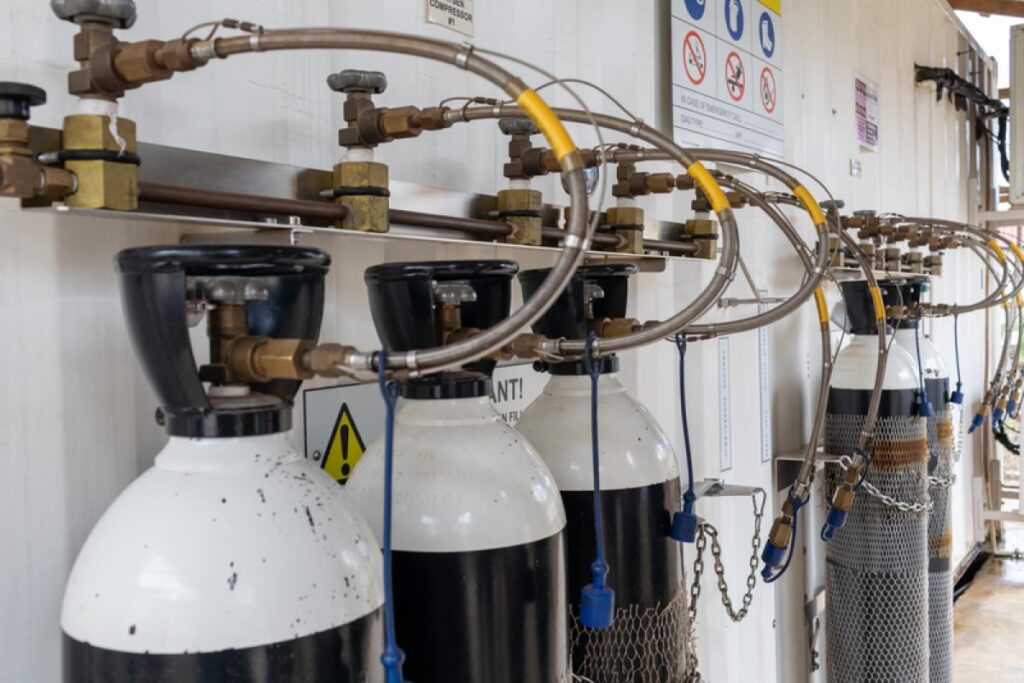

For mindre hospitaler eller klinikker med et lavere iltforbrug er et manifold-system med højtrykscylindre ofte den mest praktiske løsning. Systemet består af to banker af store iltflasker, der er forbundet til en central manifold. Den ene bank er aktiv, mens den anden fungerer som reserve. Når trykket i den aktive bank falder til et bestemt niveau, skifter systemet automatisk over til reservebanken. Samtidig udløses en alarm, der informerer personalet om, at de brugte cylindre skal udskiftes. Dette sikrer en uafbrudt forsyning.

• Fordele: Relativt lav installationsomkostning, velegnet til faciliteter med lavt eller svingende forbrug.
• Ulemper: Kræver hyppig logistik og manuel håndtering af tunge cylindre, lagerplads til både fulde og tomme flasker, og en højere omkostning pr. liter ilt sammenlignet med bulksystemer.

2. Medicinske Iltgeneratorer (On-site Produktion)

En mere moderne og stadig mere populær løsning er at producere ilt direkte på hospitalet ved hjælp af en medicinsk iltgenerator. Disse systemer, ofte baseret på Pressure Swing Adsorption (PSA) teknologi, trækker omgivende luft ind, fjerner nitrogen og andre gasser, og koncentrerer ilten. Den producerede ilt skal opfylde strenge medicinske standarder, typisk med en renhed på 90-95%. Det er afgørende, at luftindtaget til generatoren er placeret i et område med ren luft, væk fra forureningskilder som f.eks. udstødning fra køretøjer.

• Fordele: Gør hospitalet selvforsynende, eliminerer behovet for hyppige leverancer og logistiske udfordringer, og giver en lavere langsigtet omkostning pr. liter ilt.
• Ulemper: Højere initial investeringsomkostning, kræver regelmæssig vedligeholdelse og en stabil strømforsyning. Systemet producerer typisk ilt ved et lavere tryk, hvilket ofte kræver en booster-kompressor for at øge trykket til distributionsnetværket.

3. Flydende Ilt-tanke (Bulk-system)

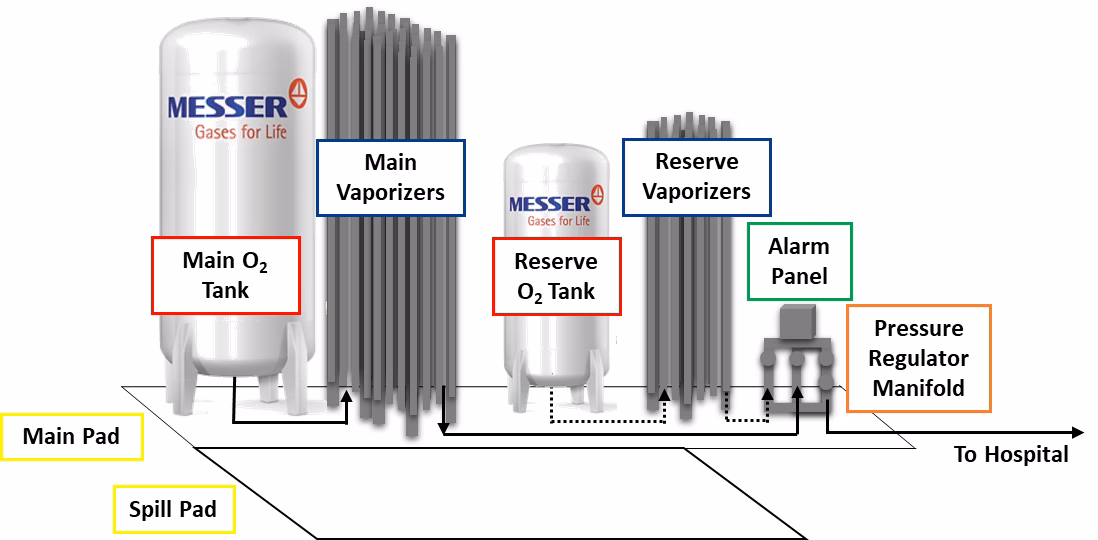

For store hospitaler med et højt og konstant iltforbrug er et bulk-system med flydende ilt (også kendt som en Vacuum Insulated Evaporator - VIE) den mest effektive løsning. Ilten produceres på specialiserede anlæg ved kryogen destillation af luft og leveres til hospitalet i tankbiler i flydende form ved meget lave temperaturer (ca. -183°C). Ilten opbevares i en stor, termisk isoleret tank på hospitalets grund. Herfra ledes den flydende ilt gennem en fordamper, som bruger den omgivende lufttemperatur til at omdanne væsken til gas, før den sendes ind i hospitalets rørsystem.

• Fordele: Meget stor lagerkapacitet, den laveste omkostning pr. liter ilt, og færre leverancer end med cylindre. Ideel til højt forbrug.
• Ulemper: Kræver en betydelig udendørs plads til tanken og overholdelse af strenge sikkerhedsafstande. Høj installationsomkostning.

Sammenligning af Iltkilder

Fra Kilde til Patient: Systemets Komponenter

Uanset kilden skal ilten transporteres sikkert og ved det korrekte tryk til patienten. Dette involverer flere kritiske komponenter.

Trykregulering (Dekompression)

Ilten fra kilden har et meget højt tryk. Fra en flydende ilt-tank kan det være højt, og fra en cylinderbank er det ekstremt højt. Dette tryk er alt for højt til direkte brug hos patienter. Derfor gennemgår ilten en to-trins trykreduktion. Først reduceres trykket i hovedledningen, der distribuerer ilten rundt på hospitalet, til et niveau på omkring 4-5 bar (400-500 kPa). Når ilten når den enkelte afdeling eller stue, reduceres trykket yderligere af en sekundær trykregulator, så det er sikkert for patienten. Denne to-trins regulering sikrer et stabilt tryk i hele systemet og minimerer risikoen for, at for højt tryk når patienten i tilfælde af en systemfejl.

Sikkerhed og Alarmsystemer

Pålidelighed er altafgørende. Hospitalets iltforsyningssystem er udstyret med et avanceret alarmsystem, der overvåger hele processen. Ifølge standarder som NFPA 99 skal der være mindst to centrale alarmpaneler på hospitalet. Et panel skal være placeret, hvor det er synligt for den ansvarlige tekniker, og et andet på en døgnbemandet post, f.eks. på intensivafdelingen eller i receptionen. Disse alarmer overvåger:

• Tryk i hovedledningen: Alarmerer, hvis trykket er for højt eller for lavt.
• Kildestatus: Advarer, når manifold-systemet skifter til reservebanken.
• Reserveforsyning: Indikerer, når reservebeholdningen (enten i en reservetank eller cylindre) er ved at være lav.
• Væskeniveau i bulk-tanken: Giver besked, når det er tid til at bestille en ny levering.

Denne konstante overvågning gør det muligt for personalet at reagere proaktivt på potentielle problemer og sikre en uafbrudt forsyning.

Redundans: Nøglen til Sikkerhed

For at garantere en 100% sikker forsyning er hele systemet bygget op omkring princippet om redundans. Dette betyder, at der er en backup for hver kritisk komponent.

• Reservetank/Cylindre: Ethvert bulk-system har en reservetank, der automatisk tager over, hvis hovedtanken svigter. Denne reserve skal ifølge standarder kunne dække hospitalets maksimale forbrug i mindst 24 timer.
• Dobbelt Fordampere: Ofte installeres fordamperne i par, så den ene kan tages ud af drift til afrimning eller vedligeholdelse, uden at forsyningen afbrydes.
• Dobbelt Trykregulatorer: Trykreguleringsmanifolden er udstyret med dobbelte regulatorer, så man kan skifte til den ene, hvis den anden fejler.

Ofte Stillede Spørgsmål (OSS)

Sp: Hvor ren skal medicinsk ilt være?
Sv: Kvaliteten af medicinsk ilt er strengt reguleret. Den skal typisk have en renhed på over 99,5% (for flydende ilt) eller mindst 90% (for ilt fra generatorer), og den skal være fri for lugt og skadelige urenheder som kulilte og kuldioxid i henhold til farmaceutiske standarder.

Sp: Hvad sker der, hvis strømmen går på hospitalet?
Sv: Et iltforsyningssystem er designet til at være robust over for strømafbrydelser. Systemer baseret på flydende ilt og cylindre kræver ikke strøm for at levere gas (fordampningen er passiv). Iltgeneratorer kræver strøm, og derfor er de altid tilsluttet hospitalets nødstrømsgeneratorer for at sikre fortsat drift.

Sp: Hvorfor kan man se is på de store ilt-tanke?
Sv: Den flydende ilt er ekstremt kold. Når den strømmer gennem fordamperen, køler den den omgivende luft kraftigt ned. Fugtigheden i luften kondenserer og fryser til is på fordamperens overflade. En smule is er normalt, men kraftig isdannelse kan reducere fordamperens effektivitet og skal overvåges.

Et hospitals iltforsyningssystem er en usynlig, men absolut vital del af den moderne sundhedspleje. Fra de massive, kolde tanke udenfor til det lille udtag ved patientens seng, arbejder et komplekst og redundant system døgnet rundt for at levere den livgivende gas, der er afgørende for utallige behandlinger og redder liv hver eneste dag. Forståelsen af disse systemers opbygning og de forskellige kilder er essentiel for at sikre en robust og pålidelig patientpleje.
