Op-Amp: Kan den nå helt ned til jord?

Operationsforstærkere, ofte blot kaldet op-amps, er en af de mest fundamentale byggeklodser i moderne analog elektronik. De findes i alt fra lydudstyr og sensor-interfaces til komplekse industrielle kontrolsystemer. En almindelig udfordring, især i systemer med en enkelt strømforsyning (single-supply), er behovet for at have et output-signal, der kan svinge meget tæt på jord (GND) eller 0 volt. Men kan en forstærker, selv en såkaldt rail-to-rail model, virkelig drive sit output helt ned til et par mikrovolt fra jord? Svaret er mere nuanceret, end man måske skulle tro, og for at forstå det, må vi dykke ned i, hvordan en op-amp fundamentalt fungerer.

Hvad er en Operationsforstærker (Op-Amp)?

En operationsforstærker er i sin kerne en differentialforstærker med ekstremt høj forstærkning (gain). Den har typisk to indgange – en ikke-inverterende (+) og en inverterende (-) – samt én udgang. Dens primære opgave er at forstærke spændingsforskellen mellem de to indgange. I en ideel verden er denne forstærkning uendelig. Denne egenskab, kombineret med en smart anvendelse af eksterne komponenter i en negativ tilbagekobling (negative feedback) løkke, gør det muligt at bygge præcise og stabile forstærkere, filtre og mange andre kredsløb.

For at fungere kræver en op-amp strøm. Denne leveres via forsyningsben, typisk en positiv skinne (V+) og en negativ skinne (V-). Alle spændinger ved indgange og udgang skal befinde sig inden for rammerne af disse forsyningsskinner.

Myten om "Jord"-benet: Har en Op-Amp Brug for en Jordforbindelse?

Et af de mest forvirrende, men afgørende, koncepter er op-amp'ens forhold til "jord". Mange tror, at en op-amp har brug for en jordforbindelse som et absolut referencepunkt. Sandheden er, at for selve op-amp'en er jord et vilkårligt referencepotentiale. Det, der betyder noget for den interne funktion af chippen, er potentialforskellen mellem dens positive og negative forsyningsskinner. Den opererer og producerer sit output inden for dette spændingsområde.

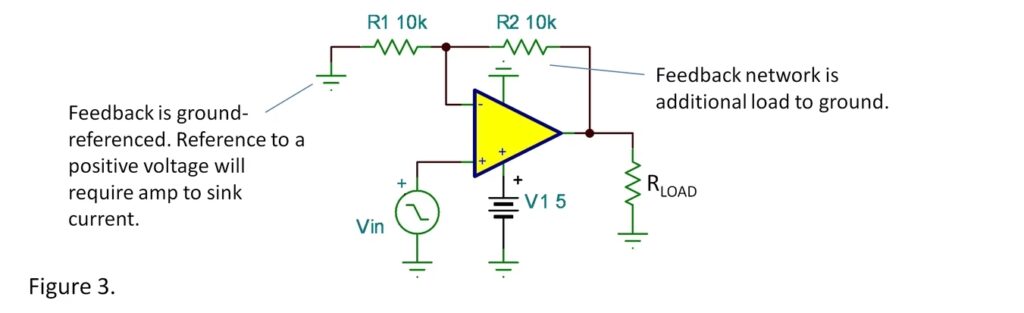

Så hvorfor er jord så vigtigt i næsten alle diagrammer? Fordi jord er et referencepunkt for det omkringliggende kredsløb. Det er den negative tilbagekobling, der forankrer op-amp'ens opførsel i forhold til dette eksterne referencepunkt. Lad os se på et klassisk eksempel med en ikke-inverterende forstærker:

Den generelle formel for outputspændingen (V_Y) er:

V_Y - V_G ≈ (V_X - V_G) * (1 + R1/R2)

Her er V_X inputspændingen, og V_G er potentialet ved det punkt, vi har valgt som vores reference (ofte forbundet til jord). Bemærk, at alle termer er relative til V_G. Op-amp'en selv ved ikke, hvad V_G er. Den arbejder kun med potentialforskelle. Hvis vi nu, for nemheds skyld, definerer V_G til at være 0 volt (ved at forbinde det til jord), simplificeres ligningen til den velkendte form:

V_Y ≈ V_X * (1 + R1/R2)

Dette viser, at "jord" ikke er en magisk nødvendighed for op-amp'en, men en praktisk konvention for designeren af kredsløbet. Op-amp'en er "ligeglad" med, om dens reference er 0V, 2.5V eller -5V, så længe dens ind- og udgange forbliver inden for forsyningsskinnerne.

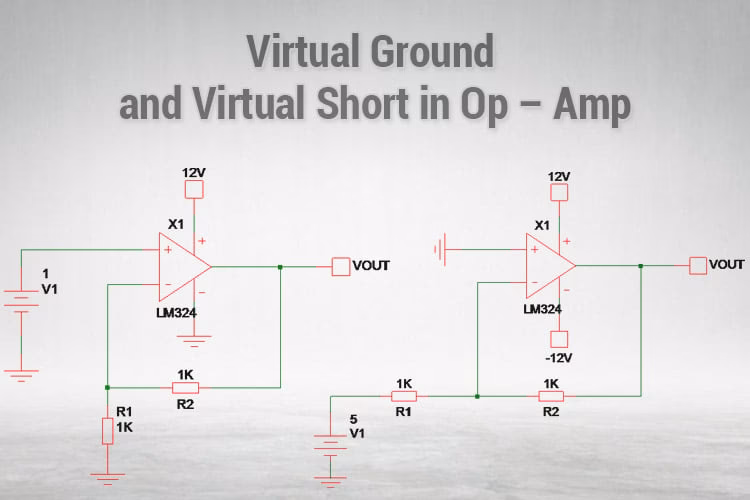

Single-Supply vs. Dual-Supply: Praktiske Forskelle

Valget mellem en enkelt eller dobbelt strømforsyning har stor betydning for designet. En dobbeltforsyning (f.eks. ±12V) skaber et naturligt 0V referencepunkt midt imellem skinnerne, hvilket gør det let at arbejde med signaler, der svinger både positivt og negativt, som f.eks. lyd. En enkeltforsyning (f.eks. +5V og GND) er dominerende i batteridrevne enheder og digitale systemer, men introducerer visse udfordringer.

Sammenligningstabel

Udfordringen med Rail-to-Rail: Kan en Forstærker Nå Helt til Jord?

Dette bringer os tilbage til det oprindelige spørgsmål. I et single-supply system er den negative skinne ofte vores jord (0V). En "rail-to-rail" op-amp er designet til at lade dens output svinge meget tæt på forsyningsskinnerne. Men "tæt på" er nøgleordet. Ingen op-amp kan drive sit output *præcis* til forsyningsskinnen.

Årsagen ligger i op-amp'ens interne output-trin, som består af transistorer (enten BJT eller MOSFET). For at lede strøm skal en transistor have en lille spænding over sig (mætningsspænding, Vce(sat) for BJT'er, eller spændingsfaldet pga. Rds(on) for MOSFET'er). Denne lille, men uundgåelige, spænding betyder, at outputtet aldrig kan nå helt ned til 0.000V, hvis den negative skinne er 0V. En god rail-to-rail op-amp kan komme inden for få millivolt (mV) eller endda titals mikrovolt (µV) af skinnen, men aldrig helt til den. For mange applikationer er dette mere end tilstrækkeligt, men i højpræcisionsmålinger kan denne lille restspænding være kritisk.

Ideel vs. Virkelig Op-Amp: Hvorfor Teori og Praksis Adskiller sig

De simple ligninger, vi bruger til op-amp kredsløb, bygger på en række idealiserede antagelser: uendelig open-loop forstærkning (A), uendelig input-impedans og nul output-impedans. I den virkelige verden er disse parametre ikke ideelle.

Især er open-loop forstærkningen (A) ikke uendelig, og vigtigere endnu, den er ikke konstant. Forstærkningen er i virkeligheden en funktion af mange ting, herunder forsyningsspændingerne og common-mode spændingen på indgangene. Det betyder, at små variationer eller støj på forsyningsskinnerne kan "lække" igennem til outputtet. Dette fænomen kaldes Power Supply Rejection Ratio (PSRR) og er en vigtig parameter i databladet for en op-amp. Dette understreger yderligere, at op-amp'en ikke er immun over for sine forsyningsskinner, selvom den ikke bruger dem som en direkte DC-reference i forstærkerligningen.

Ofte Stillede Spørgsmål (FAQ)

Hvad betyder "rail-to-rail" præcist?

Det betyder, at op-amp'en er designet, så dens indgange og/eller udgang kan fungere meget tæt på forsyningsskinnerne (V+ og V-). En "Rail-to-Rail Output" op-amp kan svinge sit output til inden for få millivolt af skinnerne, hvilket maksimerer det dynamiske område i lavspændingssystemer.

Hvorfor bruger man negativ tilbagekobling i op-amp kredsløb?

Negativ tilbagekobling er nøglen til at tæmme op-amp'ens enorme open-loop forstærkning. Ved at føre en del af output-signalet tilbage til den inverterende indgang, skabes et stabilt og forudsigeligt kredsløb, hvor den lukkede sløjfeforstærkning (closed-loop gain) bestemmes af de eksterne modstande, ikke af op-amp'ens interne forstærkning.

Kan jeg bruge en dual-supply op-amp i et single-supply kredsløb?

Ja, det er muligt, men det kræver omhu. Man skal sikre, at indgangs- og udgangsspændingerne altid holdes inden for de tilladte grænser i databladet i forhold til de nye forsyningsskinner (+V og GND). Ofte kræver det, at man skaber en "virtuel jord" (f.eks. ved V+/2) for at kunne behandle AC-signaler korrekt.

Hvad er forstærkningen (gain) i et op-amp kredsløb?

Forstærkningen er forholdet mellem output-signalets amplitude og input-signalets amplitude. I et op-amp kredsløb med negativ tilbagekobling bestemmes denne forstærkning næsten udelukkende af de eksterne komponenter (typisk modstande), hvilket gør designet meget præcist og pålideligt.

Konklusion

At forstå en operationsforstærkers forhold til jord og forsyningsskinner er afgørende for succesfuldt analogt design. Selvom en op-amp internt ikke "kender" til jord, er det et uundværligt referencepunkt for det kredsløb, den er en del af. Når det kommer til at drive et output helt ned til jord i et single-supply system, er det vigtigt at huske på de fysiske begrænsninger: ingen forstærker er perfekt. En god rail-to-rail op-amp kan komme utroligt tæt på, men vil altid have en lille restspænding. At anerkende disse virkelige begrænsninger og designe med dem i tankerne er kendetegnet på en dygtig ingeniør.
