Enkeltforsynings Op-Amp Biasing: En Komplet Guide

Mange elektroniske applikationer, især batteridrevne enheder som dem, der findes i biler, marineudstyr eller bærbare computere, opererer med kun én enkelt strømforsyning. Selvom operationsforstærkere (op-amps) grundlæggende er designet til at fungere med en dobbelt (bipolar) strømforsyning (f.eks. ±15V), er det ofte en praktisk nødvendighed at kunne drive dem fra en enkelt (unipolar) spændingskilde, såsom +5V eller +12V. Drift med en enkelt forsyning har dog sine ulemper: det kræver yderligere passive komponenter i hvert trin, og hvis det ikke udføres korrekt, kan det føre til alvorlige problemer med støj og ustabilitet. Denne artikel dykker ned i, hvordan man korrekt implementerer et afkoblet biasing-kredsløb for en enkeltforsynet op-amp for at sikre stabil og pålidelig ydeevne.

Almindelige Problemer med Simpel Modstandsbiasing

Den grundlæggende udfordring ved enkeltforsyningsdesign er, at op-ampens input og output skal centreres omkring et midtpunkt, typisk halvdelen af forsyningsspændingen (Vs/2). Dette giver mulighed for maksimal svingning af både input- og outputsignalet uden klipning. En simpel og ofte anvendt metode til at opnå dette er at bruge en spændingsdeler bestående af to modstande, RA og RB, til at sætte spændingen på den ikke-inverterende indgang til Vs/2. Inputsignalet kobles derefter kapacitivt til denne indgang.

Selvom denne tilgang virker simpel, har den alvorlige begrænsninger. Den største ulempe er, at op-ampens Power Supply Rejection (PSR) næsten fuldstændigt elimineres. PSR er en kritisk egenskab, der angiver en op-amps evne til at afvise støj og variationer fra strømforsyningen. Med en simpel modstandsdeler vil enhver ændring i forsyningsspændingen direkte påvirke Vs/2-biasspændingen. En ændring på 1V på forsyningslinjen vil resultere i en ændring på 0,5V ved op-ampens indgang, hvilket giver en ynkelig PSR på kun 6 dB. Dette betyder, at støj, brummen og andre uønskede signaler fra strømforsyningen frit kan trænge ind i signalkæden.

Endnu værre er, at denne konfiguration ofte fører til ustabilitet, især i kredsløb, hvor op-ampen skal levere store strømme til en belastning. Medmindre strømforsyningen er ekstremt velreguleret og afkoblet, vil store signalspændinger optræde på forsyningslinjen. Da den ikke-inverterende indgang er direkte refereret til denne linje, vil disse signaler blive ført direkte tilbage til op-ampens indgang, hvilket kan starte en selvforstærkende oscillation kendt som "motorboating" eller andre former for ustabilitet.

Løsningen: Afkobling af Biasing-Netværket

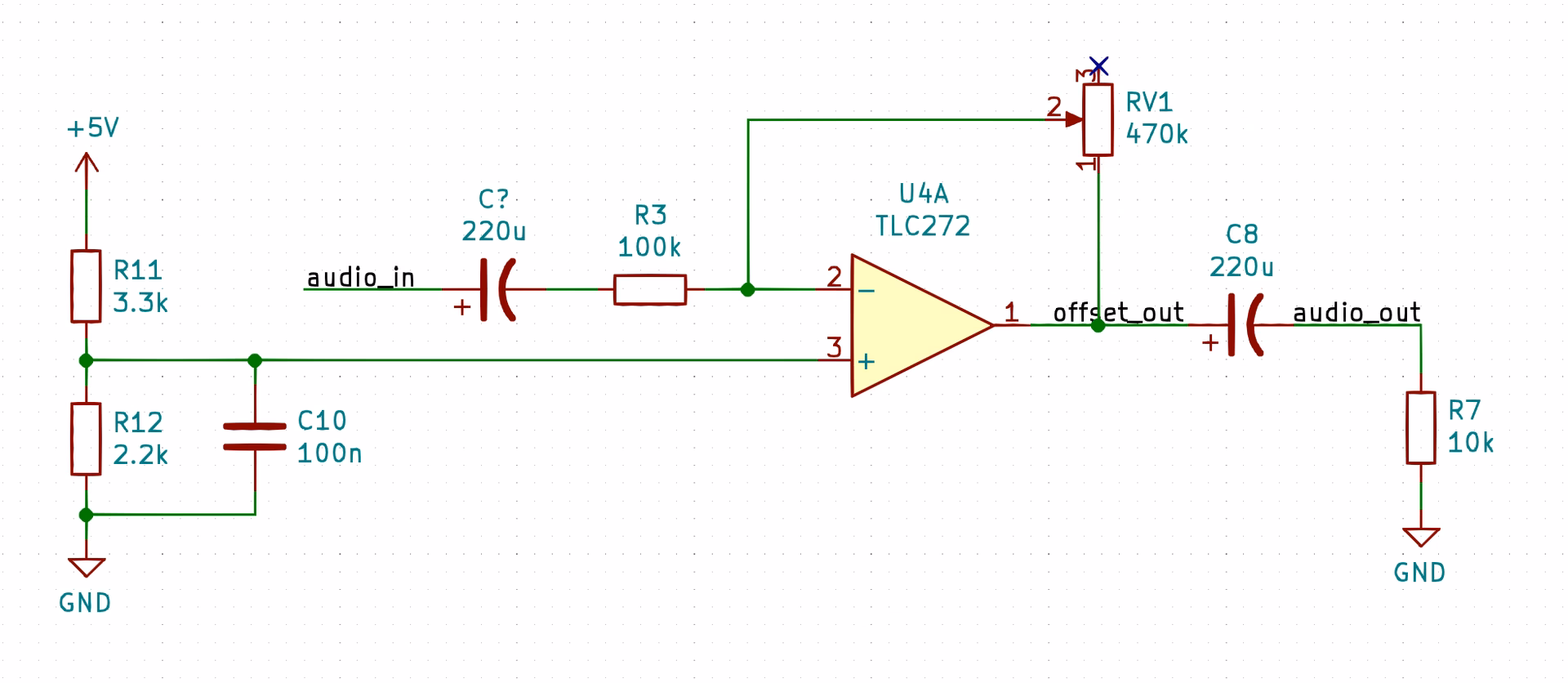

For at løse disse problemer og genoprette en fornuftig PSR, skal biasing-netværket afkobles fra strømforsyningen for AC-signaler. Dette gøres ved at tilføje en kondensator (C2) fra spændingsdelerens midtpunkt til stel. Denne kondensator skaber en lavimpedanssti for AC-signaler, hvilket effektivt kortslutter støj fra forsyningslinjen til stel, før den når op-ampens indgang. Modstanden RIN giver en DC-returvej for Vs/2-referencespændingen og sætter samtidig kredsløbets AC-inputimpedans.

Mange publicerede kredsløbsdiagrammer viser en spændingsdeler med 100 kΩ / 100 kΩ og en 0,1 µF kondensator for C2. Dette er dog ofte utilstrækkeligt. -3 dB båndbredden for dette RC-filter bestemmes af den parallelle kombination af RA og RB samt kondensator C2. Med 100 kΩ modstande og 0,1 µF er grænsefrekvensen omkring 32 Hz. Det betyder, at kredsløbet stort set ingen strømforsyningsafvisning har for frekvenser under 30 Hz. Signaler i dette frekvensområde på forsyningslinjen kan stadig let finde vej til op-ampens indgang og forårsage problemer.

En praktisk løsning er at øge værdien af C2 betydeligt. En god tommelfingerregel er at sætte polen for dette filter til en tiendedel af den laveste -3 dB inputbåndbredde for kredsløbet. Dette sikrer, at biasing-netværket er effektivt afkoblet over hele kredsløbets driftsfrekvensområde.

Praktisk Design og Komponentvalg

Design af et robust enkeltforsyningskredsløb kan forenkles ved at følge en "kogebogs"-tilgang. For en almindelig spændingsfeedback-op-amp, der kører på 12V eller 15V, er en spændingsdeler med to 100 kΩ modstande et godt kompromis mellem strømforbrug og fejl fra input-biasstrømme. For en 5V forsyning kan modstandene reduceres til omkring 42 kΩ, og for 3,3V forsyninger, hvor rail-to-rail op-amps er essentielle, kan værdier omkring 27 kΩ anvendes.

Nedenstående tabel viser typiske komponentværdier for et ikke-inverterende forstærkerkredsløb (svarende til Figur 2 i tekniske dokumenter), hvor RA = RB = 100 kΩ, RIN = 100 kΩ, og R2 = 150 kΩ.

Tabel 1: Komponentværdier for Ikke-inverterende Forstærker

*Kapacitansværdier er afrundet til nærmeste højere standardværdi. C2 er valgt til at give en grænsefrekvens på 1/10 af input-båndbredden.

Alternative Biasing-Metoder

Selvom den afkoblede modstandsdeler er en effektiv og billig løsning, findes der alternativer, som kan være fordelagtige i visse situationer, især i lavstøjsapplikationer eller ved meget lave frekvenser.

Zenerdiode Biasing

En Zenerdiode-regulator kan bruges til at skabe en stabil Vs/2-referencespænding. I dette kredsløb flyder strøm gennem en modstand RZ til Zenerdioden, som holder spændingen konstant. En kondensator CN bruges til at filtrere støj genereret af Zenerdioden selv. Fordelen ved denne metode er, at den i høj grad genopretter op-ampens PSR, da den er afhængig af Zenerdiodens stabilitet og ikke direkte af forsyningsspændingen.

Ulemperne er dog, at op-ampens output nu er fastlåst til Zener-spændingen, som måske ikke er præcis Vs/2. Hvis forsyningsspændingen falder, kan dette føre til asymmetrisk klipning af store signaler. Desuden øger dette kredsløb strømforbruget. Det er vigtigt at vælge en Zenerdiode med en spænding tæt på Vs/2 og en passende RZ for at sikre stabil drift.

Lineær Spændingsregulator

For applikationer, der kræver en meget præcis, stabil og støjfri referencespænding, er en lineær spændingsregulator den bedste løsning. En regulator som ADM663A kan bruges til at generere en præcis Vs/2 spænding. Selvom det er en dyrere løsning, tilbyder en lineær regulator lavere drift over temperatur og markant lavere støj end en Zenerdiode. Dette er især nyttigt i kredsløb, der opererer fra lave spændinger som 3,3V, hvor Zenerdioder med passende spænding (1,65V) ikke er almindeligt tilgængelige.

Særlige Overvejelser

DC-koblede Kredsløb og "Fantom-Stel"

I applikationer, der kræver en ægte DC-respons (dvs. drift ned til 0 Hz), kan AC-koblingskondensatorer ikke bruges. For batteridrevne enheder kan man skabe et "fantom-stel" ved at bruge en op-amp til at buffere en Vs/2 spændingsdeler. Denne op-amp skaber en stabil midtpunktsreference, der fungerer som et kunstigt stel for resten af kredsløbet. Dette giver mulighed for at skabe både positive og negative spændinger i forhold til dette stel, alt sammen fra en enkelt batteriforsyning.

Støj og Opstartstid

I lavstøjsapplikationer er det vigtigt at minimere modstandsværdierne i signalkæden for at reducere Johnson-støj (termisk støj). De 100 kΩ modstande, der ofte bruges i biasing-netværk, kan bidrage med betydelig støj. I sådanne tilfælde er Zener- eller regulatorbiasing at foretrække, da de kan skabe en lavimpedans-referencespænding uden store modstande. En anden overvejelse er opstartstiden. RC-tidskonstanten for biasing-netværket (parallelkoblingen af RA/RB og C2) bestemmer, hvor lang tid det tager for kredsløbet at stabilisere sig. En lang tidskonstant kan være ønskelig for at sikre en jævn opstart uden at outputtet "railer" til den positive forsyningsskinne, men i applikationer, hvor hurtig opstart er kritisk, kan det være et problem.

Input "Headroom"

Når man bruger op-amps ved lave enkeltforsyningsspændinger (f.eks. 5V eller 3,3V), er det vigtigt at være opmærksom på input-spændingsområdet eller headroom. Nogle op-amps har asymmetriske input-begrænsninger. For eksempel kan en op-amp have et inputområde, der strækker sig helt ned til den negative skinne (stel), men kun kan svinge til inden for 1,8V af den positive forsyningsskinne. Hvis en sådan op-amp forsynes med 5V og biases til 2,5V, kan inputsignalet svinge 2,5V i negativ retning (ned til 0V), men kun 1V i positiv retning (op til 3,5V), før det klipper. Dette skal tages i betragtning under designfasen for at undgå uventet forvrængning.

Ofte Stillede Spørgsmål (FAQ)

Hvorfor bruge en enkeltforsyning til en op-amp?

Det er ofte en nødvendighed i batteridrevne enheder, biler og andre systemer, hvor en negativ spændingsforsyning ikke er tilgængelig eller praktisk. Det er mere plads- og omkostningseffektivt at designe med en enkelt forsyning.

Hvad er det største problem med en simpel modstandsdeler til biasing?

Den ødelægger op-ampens Power Supply Rejection (PSR), hvilket gør kredsløbet ekstremt sårbart over for støj og spændingsvariationer på forsyningslinjen. Dette kan føre til dårlig ydeevne og alvorlig ustabilitet.

Hvordan forbedrer en afkoblingskondensator kredsløbet?

Den skaber en lavimpedanssti til stel for AC-signaler (støj) ved biaspunktet. Dette forhindrer støj fra strømforsyningen i at nå op-ampens indgang, hvilket genopretter AC PSR og stabiliserer biaspunktet markant.

Hvornår skal jeg overveje en Zenerdiode eller en spændingsregulator i stedet for en modstandsdeler?

Brug disse alternativer i lavstøjsapplikationer for at undgå støj fra høje modstandsværdier, eller når en meget stabil og præcis referencespænding er påkrævet. En lineær spændingsregulator er især velegnet til lave forsyningsspændinger som 3,3V og i applikationer, hvor temperaturstabilitet er kritisk.
