Pneumatiske Systemer: En Komplet Guide

Pneumatik er en gren af ingeniørvidenskaben, der anvender komprimeret luft eller gas til at udføre mekanisk arbejde. Et pneumatisk system er en samling af forskellige komponenter, der omdanner energi fra trykluft til mekanisk bevægelse. Disse systemer er udbredt i utallige industrier, hvor menneskelig kraft og præcision ikke er tilstrækkelig. De løfter ikke kun tunge byrder og øger nøjagtigheden, men reducerer også den tid, det tager at udføre bestemte opgaver, hvilket gør dem til en hjørnesten i moderne automation.

Fra de massive luftbremser på en lastbil til det fine tandlægeudstyr, der renser dine tænder, er pneumatiske systemer overalt omkring os. Deres enkelhed, pålidelighed og omkostningseffektivitet gør dem til et foretrukket valg i alt fra simple håndværktøjer til komplekse automatiserede maskiner. Ved at omdanne det lagrede potentielle lufttryk til kinetisk energi genererer pneumatiske systemer bevægelse i applikationer, der kræver både hastighed og præcision.

En kort historie om pneumatik

Menneskeheden har kendt til pneumatik og teknologien bag i lang tid. Et pusterør, brugt til jagt i oldtiden omkring 429 e.Kr., anses for at være en af de første pneumatiske anordninger. I det 1. århundrede var den græske matematiker Hero af Alexandria den første til at skrive om pneumatiske systemer og hvordan man kunne generere mekanisk arbejde fra vindens energi eller trykluft. Inspireret af ham opfandt den tyske fysiker Otto von Guericke den første vakuumpumpe, der kunne bruges til at flytte objekter ved hjælp af luftens høje hastighed. Brugen af pneumatiske systemer voksede i 1800-tallet, og i 1900-tallet blev pneumatik en essentiel del af de fleste moderne industrier.

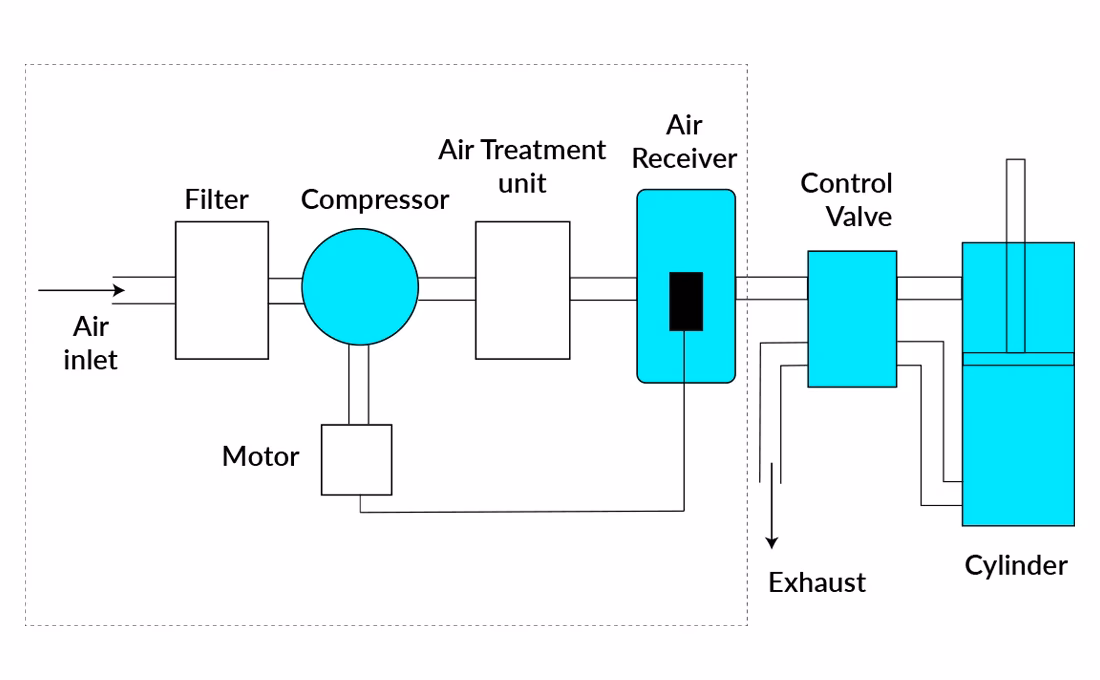

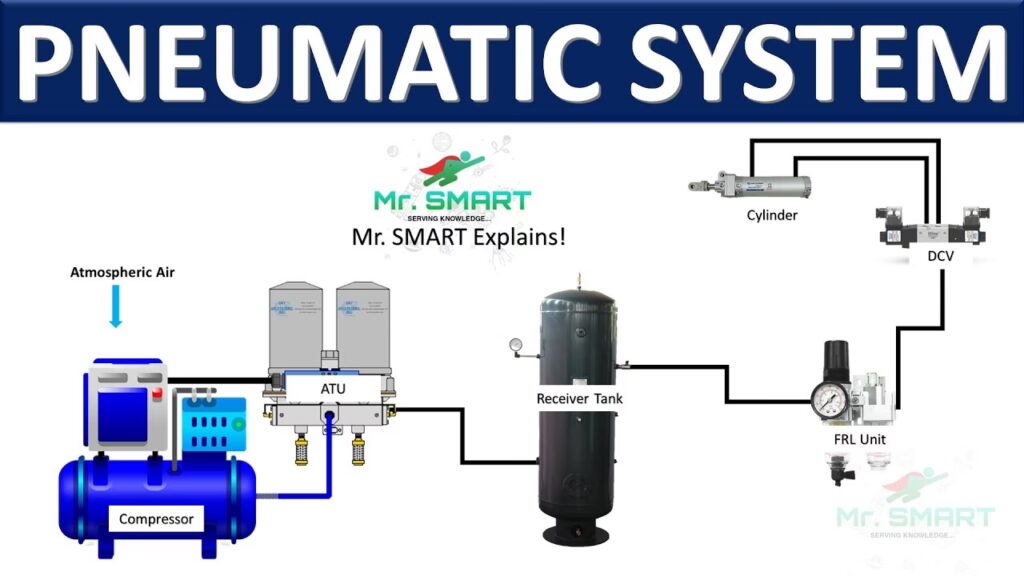

Hvordan fungerer et pneumatisk system?

Arbejdsprincippet i et pneumatisk system følger en simpel energikonverteringsproces. Processen kan opdeles i følgende trin:

1. Kompression: Atmosfærisk luft suges ind gennem et filter for at fjerne urenheder og komprimeres derefter af en luftkompressor.
2. Køling og lagring: Den komprimerede, varme luft køles ned for at øge effektiviteten og fjerne fugt. Derefter lagres den i en trykbeholder (reservoir) for at sikre en stabil og øjeblikkelig tilgængelig forsyning.
3. Konditionering: Før luften bruges, passerer den gennem en FRL-enhed (Filter, Regulator, Lubricator), hvor den renses yderligere, trykket justeres, og en fin olietåge kan tilsættes for at smøre bevægelige dele.
4. Styring: Retningskontrolventiler dirigerer den konditionerede trykluft til den korrekte destination på det rigtige tidspunkt, baseret på kommandoer fra en operatør eller et automatisk system.
5. Aktuering: Luften når endelig en aktuator (f.eks. en cylinder eller en motor), hvor trykenergien omdannes til den ønskede mekaniske bevægelse, enten lineær eller roterende.
6. Udstødning: Efter at arbejdet er udført, frigives den brugte luft til atmosfæren.

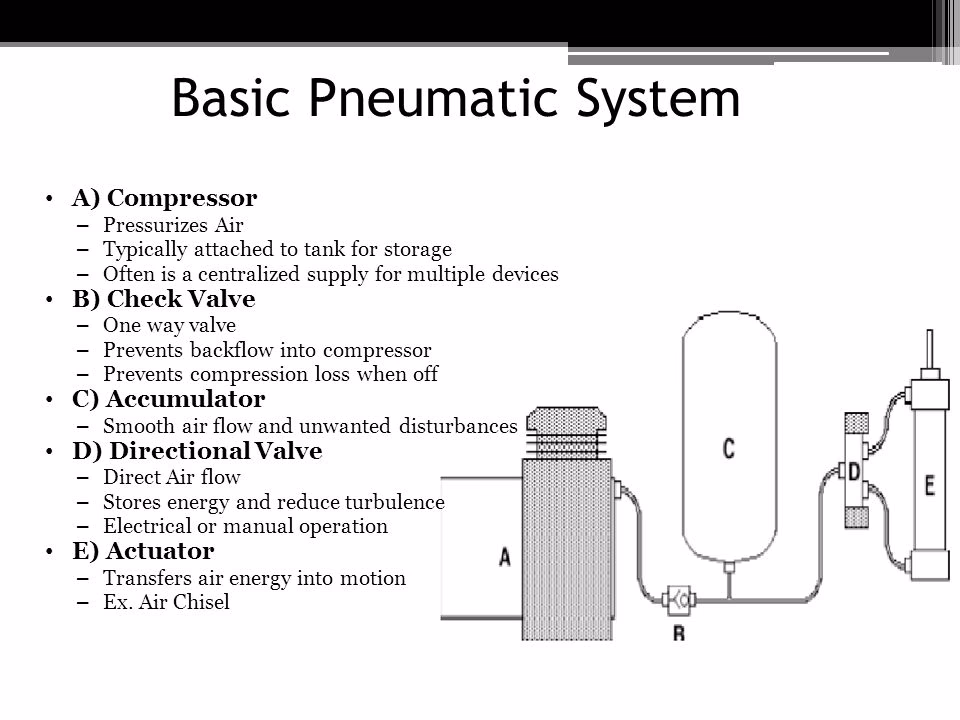

Kernekomponenter i et pneumatisk system

Et standard pneumatisk system består af flere essentielle komponenter, der arbejder sammen for at levere kontrolleret kraft og bevægelse.

Luftkompressor

Dette er systemets hjerte. Kompressoren suger atmosfærisk luft ind, komprimerer den til et højere tryk og leverer den til systemet. Kapaciteten af kompressoren afhænger af systemets krav til tryk og flow.

Luftfilter

Luft fra atmosfæren indeholder urenheder som støv, pollen og sod. Et luftfilter er et porøst materiale, der fanger disse partikler, før luften kommer ind i kompressoren, for at beskytte de følsomme komponenter.

Luftkøler og lagerreservoir

Når luft komprimeres, stiger dens temperatur. En luftkøler reducerer temperaturen for at fjerne fugt og forbedre systemets effektivitet. Den afkølede trykluft opbevares derefter i en lagerreservoir (tryktank) for at eliminere trykudsving og sikre en jævn forsyning.

FRL-enhed (Filter, Regulator, Lubricator)

Denne enhed er afgørende for at vedligeholde luftkvaliteten. Filteret fjerner resterende partikler og vand. Regulatoren styrer og stabiliserer lufttrykket for at forhindre skader. Smøremidlet (lubricator) tilføjer en fin olietåge til luften for at reducere friktion i bevægelige dele som ventiler og aktuatorer, hvilket forlænger deres levetid.

Retningskontrolventiler

Disse ventiler er systemets hjerne. De styrer retningen og mængden af luft, der strømmer til aktuatorerne. De mest almindelige er solenoidventiler, som styres elektrisk og kan skifte luftstrømmens vej hurtigt og præcist for at starte, stoppe eller ændre bevægelsesretningen.

Aktuatorer

Aktuatorer er de komponenter, der udfører det egentlige arbejde. De omdanner trykluftens energi til mekanisk bevægelse. Der findes primært to typer:

• Lineære aktuatorer (Cylindre): Disse skaber bevægelse i en lige linje (skubbe, trække, løfte). De kan være enkeltvirkende (lufttryk i én retning, retur via fjeder) eller dobbeltvirkende (lufttryk til at bevæge sig i begge retninger).
• Roterende aktuatorer: Disse skaber en roterende bevægelse og bruges til opgaver som at dreje eller indeksere dele.

Slanger og fittings

Slanger og rør transporterer den komprimerede luft mellem komponenterne. Push-in fittings bruges ofte til at skabe hurtige og tætte forbindelser uden brug af værktøj, hvilket sikrer et effektivt og lækagefrit system.

Pneumatiske vs. Hydrauliske Systemer

Selvom de begge er væskekraftsystemer, er der markante forskelle mellem pneumatik (der bruger gas) og hydraulik (der bruger væske).

Anvendelser af pneumatiske systemer

Pneumatik anvendes i et utal af applikationer på tværs af mange industrier på grund af sin alsidighed og pålidelighed.

Industriel Automation og Robotik

I automation bruges pneumatik til at drive transportbånd, sorteringsmaskiner og samlebånd. I robotteknologi er pneumatiske gribere ideelle til hurtige pick-and-place operationer, hvor en robot hurtigt skal gribe, flytte og placere objekter med præcision. Deres hurtige reaktionstid og enkle design gør dem perfekte til gentagne opgaver.

Løftemekanismer

Pneumatiske lifte, såsom sakselifte, er almindelige på autoværksteder og i lagerhuse. De bruger luftcylindre til at hæve og sænke platforme på en kontrolleret og jævn måde, hvilket giver en sikker og effektiv løsning til at flytte tunge genstande vertikalt.

Bilindustrien

Ud over automatiserede samlerobotter bruges pneumatik i luftbremsesystemer på lastbiler og busser, i affjedringssystemer og i de værktøjer, der bruges på samlebåndet, såsom pneumatiske skruenøgler.

Medicinsk og Sundhedssektoren

I den medicinske verden findes pneumatik i alt fra tandlægebor og kirurgiske instrumenter til respiratorer og automatiseret laboratorieudstyr, hvor renlighed og præcis kontrol er afgørende.

Fordele og ulemper ved pneumatiske systemer

Fordele

• Omkostningseffektivt: Luften er gratis og uendeligt tilgængelig, og komponenterne er generelt billigere end hydrauliske eller elektriske alternativer.
• Sikkerhed: Da arbejdsmediet er luft, er der ingen brandfare, hvilket gør systemerne sikre at bruge i eksplosive eller farlige miljøer.
• Enkelhed og pålidelighed: Systemerne er enkle i deres design, nemme at installere og kræver mindre vedligeholdelse end hydrauliske systemer.
• Renlighed: Lækager fra systemet består kun af luft, hvilket ikke forurener omgivelserne, hvilket er vigtigt i f.eks. fødevare- og medicinalindustrien.
• Hurtig respons: Luft kan bevæge sig hurtigt gennem rør, hvilket giver hurtige aktiveringstider.

Ulemper

• Begrænset kraft: På grund af det lavere tryk er pneumatiske systemer ikke egnede til applikationer, der kræver meget høj kraft.
• Præcisionsudfordringer: Luftens kompressibilitet kan gøre det svært at opnå meget præcis positionering og hastighedskontrol.
• Støj: Udstødningsluften fra systemet kan skabe betydelig støj, selvom lyddæmpere kan afhjælpe dette.
• Energikrævende: Produktion af trykluft er en energikrævende proces, og lækager i systemet kan føre til betydeligt energispild.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den største forskel på pneumatik og hydraulik?

Den primære forskel er arbejdsmediet. Pneumatik bruger en komprimerbar gas (typisk luft), mens hydraulik bruger en inkompressibel væske (typisk olie). Dette resulterer i, at hydraulik kan generere meget større kræfter og opnå højere præcision, mens pneumatik er hurtigere, renere og generelt billigere.

Hvorfor er ren, tør luft vigtig i et pneumatisk system?

Fugt, olie og partikler i trykluften kan forårsage korrosion, tilstoppe små passager i ventiler og slide på tætninger og bevægelige dele. Dette reducerer systemets effektivitet, øger vedligeholdelsesbehovet og kan føre til systemfejl. En FRL-enhed er derfor afgørende for at sikre en lang levetid og pålidelig drift.

Er pneumatiske systemer egnede til præcisionsopgaver?

Selvom luftens kompressibilitet kan være en udfordring for sub-millimeter præcision, kan moderne pneumatiske systemer med avancerede kontrolventiler og sensorer opnå en høj grad af nøjagtighed. Til de allermest krævende præcisionsopgaver, såsom i maskinværktøj, foretrækkes dog ofte elektriske eller hydrauliske systemer.

Konklusion

Pneumatiske systemer er en fundamental og uundværlig teknologi i den moderne verden. Deres evne til at levere hurtig, pålidelig og ren kraft gør dem ideelle til en bred vifte af applikationer, især inden for industriel automation. Ved at forstå de grundlæggende komponenter, arbejdsprincipper samt fordele og ulemper kan ingeniører og teknikere designe og vedligeholde effektive systemer, der optimerer produktionen og driver innovationen fremad. Fra det enkleste værktøj til den mest komplekse robot er kraften i trykluft fortsat en drivkraft i industrien.
