I en verden af industriel automation er Modbus-protokollen en grundpille for kommunikation mellem enheder. At etablere en stabil og pålidelig forbindelse er dog ikke altid ligetil. Det kræver en korrekt konfiguration og en dyb forståelse for de værktøjer, der er til rådighed. Mange ingeniører og teknikere fokuserer på `Modbus_Master` instruktionen til at sende og modtage data, men overser ofte den kritiske forudsætning: `Modbus_Comm_Load` instruktionen. Uden denne grundlæggende initialisering vil kommunikationen aldrig blive etableret, hvilket fører til frustration og tidskrævende fejlfinding. Denne artikel vil dykke ned i vigtigheden af `Modbus_Comm_Load` og give en omfattende guide til at dechifrere de statuskoder, systemet returnerer, når tingene ikke går som planlagt.
Hvorfor er 'Modbus_Comm_Load' Instruktionen Essentiel?

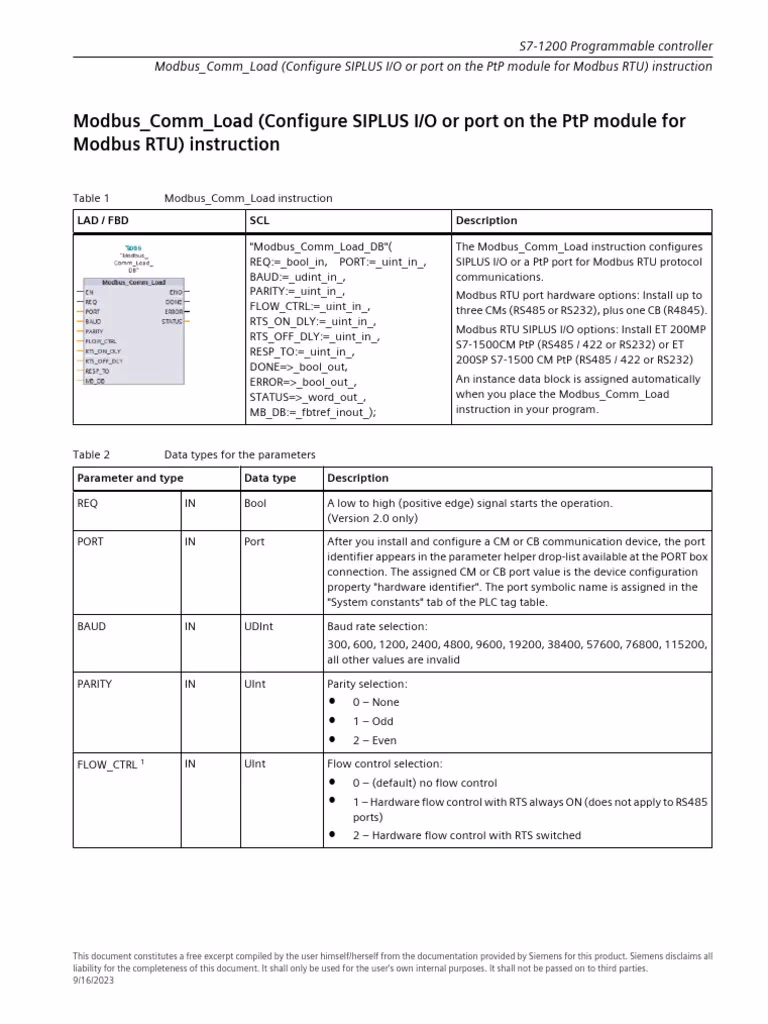

Man kan tænke på `Modbus_Comm_Load` som fundamentet for dit kommunikationshus. Før du kan flytte møbler ind (sende data med `Modbus_Master`), skal fundamentet støbes, og væggene rejses. `Modbus_Comm_Load` er netop denne proces. Den udfører tre primære opgaver, der er afgørende for at etablere en vellykket Modbus-forbindelse:
- Valg af Kommunikationsmodul: Instruktionen fortæller PLC'en, hvilken specifik hardwareport eller hvilket kommunikationsmodul (CM/CP) der skal bruges til Modbus-kommunikationen. Uden denne specifikation ved systemet ikke, hvor det skal sende signalerne hen.
- Indstilling af Kommunikationsparametre: Dette er hjertet i konfigurationen. Her defineres de fysiske og logiske regler for kommunikationen. Parametre som baudrate (hastighed), paritet (fejlkontrol), databits og stopbits skal være identiske på både master- og slave-enheden for at de kan forstå hinanden.
- Parametrering af Forbindelsen: Ud over de grundlæggende serielle indstillinger, konfigurerer denne instruktion også specifikke parametre for master- eller slave-rollen, herunder timeouts for svar og andre forbindelsesspecifikke detaljer.
Kort sagt, `Modbus_Comm_Load` forbereder og åbner kommunikationskanalen. Først når denne instruktion er udført med succes (uden fejl), kan `Modbus_Master` eller `Modbus_Slave` instruktionerne begynde at udveksle data. At glemme eller forkert konfigurere `Modbus_Comm_Load` er en af de mest almindelige årsager til kommunikationsfejl.
Diagnosticering af Fejl: En Dybdegående Guide til Statuskoder
Når din Modbus-kommunikation fejler, er det sjældent, at systemet efterlader dig helt i mørket. PLC'en leverer en statuskode, der er en hexadecimal værdi, som giver et præcist hint om, hvad der er gået galt. At kunne tolke disse koder er nøglen til hurtig og effektiv fejlfinding. Nedenfor er en omfattende tabel, der forklarer de mest almindelige og kritiske statuskoder, deres betydning, og hvordan du kan løse de underliggende problemer.
Tabel over Modbus Status- og Fejlkoder
| Statuskode | Beskrivelse, Noter og Løsningsforslag |
|---|---|
| 0000 | OK - Ingen fejl. Instruktionen er udført korrekt. |
| 7000 - 7006 | Disse koder indikerer normale operationelle tilstande som 'forbindelse etableres' (7002) eller 'data sendes' (7005). Bemærk: Hvis status 'fryser' på 7006 (data modtages), betyder det ofte, at enheden ikke svarer korrekt, selvom den er teknisk tilgængelig. Kontroller slave-adressen (MB_Unit_ID), især hvis du bruger en TCP/RTU-konverter. |
| 8080 | Den angivne identifikator for kommunikationsporten er ugyldig. Kontroller, at du har valgt den korrekte hardware-port i din `Modbus_Comm_Load` konfiguration. |
| 8081 | Timeout, modulfejl eller intern fejl. Dette er en generisk fejl, der kan pege på et hardwareproblem med kommunikationsmodulet. |
| 80A1 | Den angivne forbindelse eller port er allerede i brug. En anden proces eller forbindelse bruger de samme ressourcer. Sørg for, at forbindelses-ID'er er unikke. Tip: Denne fejl skyldes ofte en ID-konflikt. En fuld genkompilering af hele programmet (software rebuild all) og download kan løse dette. |
| 80C4 | Midlertidig kommunikationsfejl. Forbindelsen kan ikke etableres i øjeblikket. Dette kan skyldes, at en firewall blokerer de nødvendige porte, eller at interfacet omkonfigureres. Ligesom med 80A1 kan en fuld genkompilering og download ofte afhjælpe problemet. |
| 80C5 | Kommunikationspartneren nægter eller har aktivt afsluttet forbindelsen. Kontroller konfigurationen på slave-enheden. Er den tændt og konfigureret til at acceptere Modbus-forespørgsler? |
| 80C6 | Netværksfejl - Kommunikationspartneren kan ikke nås. Kontroller kabling, netværks-switches, IP-adresser og at slave-enheden er tændt og forbundet til netværket. |
| 80C8 | Intet svar fra serveren/slaven inden for den definerede tidsperiode. Dette er en meget almindelig fejl. Løsning: Kontroller baudrate, paritet og kabling til slaven. Er slaven tændt? Er slave-adressen korrekt? Er ledningerne A/B byttet om? |
| 8181 | Modulet understøtter ikke den valgte dataoverførselshastighed (baudrate). Vælg en gyldig baudrate for modulet i BAUD-parameteren i `Modbus_Comm_Load`. |
| 8182 | Modulet understøtter ikke den valgte paritetsindstilling. Vælg en gyldig værdi (None, Even, Odd) i PARITY-parameteren. |
| 8186 | Ugyldig slave-adresse. Adressen skal typisk være mellem 1 og 247. Kontroller værdien i MB_ADDR-parameteren. |
| 8380 | CRC-fejl. Dette er en kontrolsumfejl i Modbus-rammen, hvilket indikerer, at de modtagne data er korrupte. Løsning: Dette skyldes næsten altid støj på kommunikationslinjen eller dårlig kabling. Tjek terminering, skærmning af kablet og om der er store støjkilder (f.eks. frekvensomformere) tæt på kablet. |
| 8381 | Funktionskoden understøttes ikke af slaven. Du forsøger at udføre en handling (f.eks. læse et specifikt register), som slave-enheden ikke forstår eller tillader. Se i slavens manual for understøttede funktionskoder. |
| 8383 | Ugyldig data-adresse i anmodningsrammen. Du forsøger at læse fra eller skrive til en registeradresse, der ikke eksisterer i slaven. Kontroller DATA_ADDR-parameteren og slavens dokumentation for dens registerkort. |
Ofte Stillede Spørgsmål (FAQ)
Hvad er den absolut første ting, jeg skal tjekke, hvis min Modbus-kommunikation ikke virker?
Før du dykker ned i komplekse statuskoder, så start med det fundamentale. Er `Modbus_Comm_Load` kaldt og udført uden fejl (DONE-bit er sand)? Mange glemmer, at denne blok skal køre succesfuldt igennem mindst én gang, før `Modbus_Master` kan fungere.
Jeg får konstant en 80C8 timeout-fejl. Hvad er de mest sandsynlige årsager?
En 80C8 fejl er en klassiker. De tre mest almindelige årsager er: 1) Fysisk forbindelse: Kontroller kablingen. Er A og B byttet om? Er der brud på kablet? 2) Kommunikationsparametre: Er baudrate, paritet og stopbits 100% identiske på master og slave? 3) Slave-adresse: Er du sikker på, at du adresserer den korrekte slave-enhed på bussen?
Kan jeg ændre kommunikationsparametre, mens programmet kører?
Ja, men det kræver, at du gen-kalder `Modbus_Comm_Load` instruktionen. Hvis du ændrer en parameter som f.eks. baudrate i den tilknyttede datablok, skal `Modbus_Comm_Load` aktiveres igen med en ny positiv flanke på REQ-inputtet for at de nye indstillinger kan træde i kraft på kommunikationsporten.
Hvad betyder en CRC-fejl (8380) i praksis?
En CRC-fejl (Cyclic Redundancy Check) betyder, at de data, masteren har modtaget fra slaven, er blevet ændret undervejs. Det er en integritetsfejl. Forestil dig, at du sender et brev, og nogle af ordene er blevet ulæselige, når det ankommer. Fejlen ligger næsten altid i det fysiske transmissionsmedie – dårlig kabling, elektromagnetisk støj, manglende terminering eller for lange kabeltræk.
At mestre Modbus-kommunikation handler lige så meget om korrekt opsætning som om effektiv fejlfinding. Ved at forstå den kritiske rolle, `Modbus_Comm_Load` spiller, og ved at lære at dechifrere de statuskoder, systemet giver dig, kan du dramatisk reducere nedetid og hurtigt løse de problemer, der uundgåeligt vil opstå. Brug den medfølgende tabel som dit primære diagnostiske værktøj, og husk altid at starte med de mest grundlæggende fysiske og konfigurationsmæssige tjek.
