Hvad Betyder Høj Krydsspektral Densitet?

I mange tekniske og videnskabelige discipliner, fra elektronik til biomedicin, er sammenligning af signaler en fundamental opgave. Ofte er en simpel grafisk sammenligning i tidsdomænet utilstrækkelig, især når signalerne er komplekse eller begravet i støj. Her kommer statistiske værktøjer fra tidsserieanalyse til undsætning. Et af de mest kraftfulde værktøjer i denne værktøjskasse er krydsspektral densitet, ofte forkortet CSD (Cross Spectral Density). Denne metode giver os mulighed for at se ud over den overfladiske støj og forstå de dybereliggende frekvensmæssige sammenhænge mellem to eller flere signaler.

Hvad er Krydsspektral Densitet (CSD)?

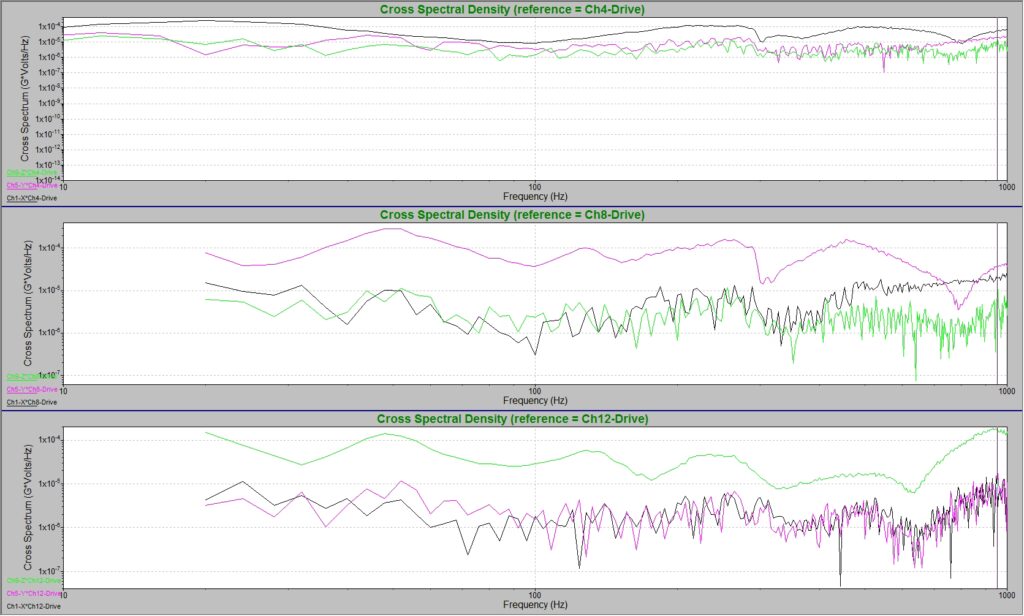

Krydsspektral densitet er defineret for et par af signaler, lad os kalde dem x(t) og y(t). I sin essens fortæller CSD os, hvordan effekten i disse to signaler er korreleret ved forskellige frekvenser. En høj CSD-værdi ved en bestemt frekvens indikerer, at begge signaler har betydelig effekt (power) ved netop den frekvens, og at disse frekvenskomponenter er i fase (eller har en konstant faseforskel). Omvendt betyder en CSD-værdi tæt på nul, at der er ringe eller ingen sammenhæng mellem signalerne ved den pågældende frekvens.

Matematisk set er CSD Fourier-transformationen af krydskorrelationsfunktionen mellem de to signaler. Dette er en udvidelse af det berømte Wiener-Khinchin-teorem, som fastslår, at effektspektraltætheden (PSD - Power Spectral Density) for et enkelt signal er Fourier-transformationen af dets autokorrelationsfunktion. Når de to signaler x(t) og y(t) er identiske, reduceres CSD netop til PSD.

For diskret samplede signaler, som er normen i digital signalbehandling, anvendes typisk en algoritme baseret på Fast Fourier Transform (FFT) til at beregne CSD. Dette gør det til et praktisk og beregningsmæssigt effektivt værktøj i moderne analysesoftware.

Fortolkning af CSD: Mere end blot Korrelation

Man kan tænke på krydsspektral densitet som et mål for kovarians mellem to signaler, men i frekvensdomænet. Det er en afgørende pointe, fordi to signaler kan have meget ens effektspektre – altså have effekt inden for de samme frekvensbånd – men stadig være fuldstændig ukorrelerede. CSD hjælper med at afdække, hvornår effekten i de to signaler er *koincident*, dvs. forekommer samtidigt og på en sammenhængende måde.

Dette afslører en interessant statistisk anomali: to tidsserier kan være eksplicit afhængige af hinanden, men have en gennemsnitlig krydskorrelationsfunktion på nul. Et simpelt eksempel er tidsserierne X(t) og Y(t) = X²(t). De er klart afhængige, men deres korrelation kan være nul. CSD giver et mere nuanceret billede, da den undersøger disse forhold frekvens for frekvens. Det er derfor et langt mere robust mål for sammenhæng end en simpel korrelationskoefficient, især i komplekse systemer.

CSD vs. Krydskorrelation: To Sider af Samme Sag

Selvom de er tæt forbundne, giver CSD og krydskorrelation forskellig indsigt. Krydskorrelation opererer i tidsdomænet og måler ligheden mellem to signaler som en funktion af tidsforskydningen mellem dem. CSD opererer i frekvensdomænet og afslører, ved hvilke frekvenser signalerne deler effekt. Forholdet mellem dem er, at den ene er Fourier-transformationen af den anden. Dette er en fundamental dualitet i signalbehandling.

Koherens: Forudsigelse og Linearitet

Tæt relateret til CSD er koherensfunktionen. Koherens er et mål, der estimerer, i hvor høj grad et signal, y(t), kan forudsiges lineært ud fra et andet signal, x(t). Værdien af koherens ligger altid mellem 0 og 1.

• En koherensværdi på 1 ved en given frekvens betyder, at der er et perfekt lineært forhold mellem de to signaler ved den frekvens. Hvis systemet, der forbinder dem, er lineært, men der er støj til stede, vil koherensværdien konvergere mod 1, efterhånden som man indsamler flere og flere dataprøver.
• En koherensværdi på 0 indikerer, at der overhovedet ikke er nogen lineær sammenhæng mellem signalerne ved den pågældende frekvens.

Koherens er ekstremt nyttigt til systemidentifikation. Hvis du har et "black box"-system og måler input- og outputsignalerne, kan du bruge koherensfunktionen til at afgøre, i hvilke frekvensområder systemet opfører sig lineært. Dette er afgørende for at kunne modellere systemets opførsel korrekt.

Praktiske Anvendelser: Hvornår Bruger Man CSD?

CSD og relaterede teknikker er ikke blot teoretiske koncepter; de har vidtrækkende praktiske anvendelser inden for mange felter:

• Ingeniørvidenskab og Kredsløbsdesign: Til at analysere støj i elektroniske kredsløb. CSD kan afsløre, om støjkilder er korrelerede (f.eks. på grund af kobling via strømforsyningen) eller om de er helt tilfældige og uafhængige. Dette er vitalt for at designe robuste systemer med høj signalintegritet.
• Vibrations- og Akustisk Analyse: I bil- og flyindustrien bruges CSD til at forstå, hvordan vibrationer fra motoren (input) forplanter sig gennem karosseriet og skaber støj i kabinen (output). En høj CSD mellem en specifik motorfrekvens og en lydmåling i kabinen peger direkte på en transmissionsvej for støj.
• Geofysik: Seismologer bruger CSD til at analysere data fra flere seismiske sensorer for at bestemme kilden og udbredelsesretningen af jordskælv.
• Biomedicinsk Signalbehandling: Ved analyse af EEG-signaler (hjernebølger) fra forskellige elektroder på kraniet kan CSD og koherens afsløre, hvilke hjerneområder der kommunikerer med hinanden ved bestemte frekvenser (f.eks. alfa- eller beta-bølger). Dette bruges i forskning i søvn, kognition og neurologiske lidelser.

Sammenfattende kan man sige, at man bruger koherens til at bestemme linearitet, og CSD til at bestemme koincidens (samtidighed) af effekt. For at fastslå kausalitet – altså om det ene signal forårsager det andet – kræves typisk yderligere og mere avancerede analysemetoder.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den største forskel på Power Spectral Density (PSD) og Cross Spectral Density (CSD)?

Den primære forskel er antallet af signaler. PSD analyserer frekvensindholdet og effektdistributionen for et enkelt signal. Det er baseret på signalets autokorrelation. CSD analyserer det delte frekvensindhold og det indbyrdes forhold mellem to forskellige signaler. Det er baseret på signalernes krydskorrelation.

Kan CSD-værdien være negativ?

Nej, CSD er en kompleks funktion, hvilket betyder, at den har både en størrelse (magnitude) og en fase (argument). Størrelsen, som repræsenterer den delte effekt, er altid en ikke-negativ reel værdi. Fasen derimod kan have enhver værdi og angiver faseforskydningen mellem de to signaler ved den givne frekvens. En fase på 0 grader betyder, at de svinger perfekt i takt, mens en fase på 180 grader betyder, at de svinger i modfase.

Hvis to signaler har en høj CSD ved 50 Hz, hvad betyder det så helt præcist?

Det betyder, at begge signaler har en betydelig energi- eller effektkomponent ved præcis 50 Hz, og at disse 50 Hz-komponenter er stærkt korrelerede. De svinger "i takt" eller med en konstant faseforskel. Dette er et stærkt indicium for, at der enten er en fælles kilde, der genererer 50 Hz-komponenten i begge signaler (f.eks. støj fra elnettet), eller at der er en direkte overførselsvej, hvorved 50 Hz-komponenten fra det ene signal påvirker det andet.

Er en høj CSD det samme som kausalitet?

Nej, absolut ikke. Dette er en meget vigtig skelnen. Høj CSD viser en stærk korrelation eller koincidens, men det beviser ikke, at det ene signal forårsager det andet. Der kan være en tredje, skjult faktor, der påvirker begge signaler samtidigt. For eksempel kan både temperaturen og salget af is stige om sommeren (høj korrelation), men det er ikke temperaturen, der direkte køber is. Den fælles årsag er det varme vejr. At fastslå kausalitet kræver yderligere analyse og ofte en dybere forståelse af det underliggende fysiske system.
