Forstå Airbus' Avancerede Overvågningssystemer

Moderne fly, som dem i Airbus A320 og A330/A340-familierne, er teknologiske vidundere. Med integrationen af banebrydende teknologi som fly-by-wire og fuldt digital motorstyring (FADEC) er kompleksiteten i flyets systemer steget markant. Dette har ført til udviklingen af sofistikerede overvågnings- og datasystemer, der fungerer som flyets nervesystem. Kernen i dette er Aircraft Integrated Data System (AIDS) eller Aircraft Condition Monitoring System (ACMS). Disse systemer indsamler, behandler og præsenterer enorme mængder data for piloterne og vedligeholdelsespersonalet, hvilket sikrer, at flyet opererer sikkert og effektivt. Denne artikel vil dykke ned i de centrale komponenter i disse systemer, fra de skærme piloterne ser i cockpittet til de dybdegående diagnostiske værktøjer, der bruges på jorden.

Det Elektroniske Instrumentsystem (EIS): Cockpittets Hjerte

Grundlaget for piloternes interaktion med flyet er det Electronic Instrument System (EIS). Dette system er ikke bare én enkelt enhed, men en sammensmeltning af to kritiske undersystemer: Electronic Flight Instrument System (EFIS) og Electronic Centralized Aircraft Monitor (ECAM). Tilsammen præsenterer de al nødvendig information på seks identiske og udskiftelige LCD-skærme i cockpittet. Fire af disse skærme er dedikeret til EFIS, mens de to centrale skærme er til ECAM.

EFIS: Pilotens Guide Gennem Skyerne

Electronic Flight Instrument System (EFIS) er ansvarlig for at vise flyve- og navigationsinformation. Det består primært af to typer skærme for hver pilot:

• Primary Flight Display (PFD): Dette er den vigtigste skærm for piloten. Den viser kritiske flyveparametre som hastighed, højde, vertikal hastighed, flyets orientering (attitude) og information fra autopiloten (Flight Mode Annunciator). PFD'en giver et øjeblikkeligt og intuitivt overblik over flyets tilstand i luften.
• Navigation Display (ND): Denne skærm viser flyets position i forhold til den planlagte rute. Den kan konfigureres i forskellige tilstande (ROSE, ARC, PLAN) for at vise waypoints, lufthavne, vejrradardata og terræninformation. ND'en er afgørende for situationsbevidsthed og ruteplanlægning.

Disse skærme modtager data fra flyets sensorer og navigationssystemer, behandlet af tre kraftfulde Display Management Computers (DMC'er), som vi vil se nærmere på senere.

ECAM: Flyets Vågne Øje

Mens EFIS fokuserer på at flyve flyet, er Electronic Centralized Aircraft Monitor (ECAM) designet til at overvåge flyets helbred. Det er et avanceret system, der konstant tjekker status på utallige systemer – fra motorer og hydraulik til kabinetryk og elektriske systemer. ECAM præsenterer informationen på to centrale skærme:

• Engine/Warning Display (EWD): Den øverste skærm, som altid er tændt. Den viser primære motorparametre (N1, EGT, etc.), flaps/slats-position og brændstof ombord. Vigtigst af alt, så viser den nederste del af skærmen advarsler, forholdsregler og checklister i tilfælde af en systemfejl.
• System/Status Display (SD): Den nederste skærm viser detaljerede diagrammer og information om specifikke systemer. Piloterne kan manuelt vælge at se en bestemt systemside (f.eks. HYD for hydraulik), men systemet vil også automatisk vise den relevante side, når en fejl opstår.

Forståelse af Advarselsniveauer og Farvekoder

ECAM bruger et intuitivt system af niveauer og farver til at kommunikere vigtigheden af en given situation. Dette sikrer, at piloterne øjeblikkeligt forstår alvoren og kan handle korrekt.

• Niveau 3 (Advarsel): Den højeste prioritet. Indikerer en nødsituation, der kræver øjeblikkelig handling. Ledsages af et rødt MASTER WARN-lys, en gentagende lyd (Continuous Repetitive Chime) og en rød besked på EWD.
• Niveau 2 (Forholdsregel): Kræver øjeblikkelig opmærksomhed, men ikke nødvendigvis øjeblikkelig handling. Ledsages af et gult MASTER CAUT-lys, en enkelt lyd (Single Chime) og en gul besked på EWD.
• Niveau 1 (Forholdsregel): Indikerer tab af redundans eller en mindre systemdegradering. Der er ingen lys- eller lydalarmer, kun en gul besked på EWD, for at undgå unødig distraktion.

Farvekoderne på skærmene er ligeledes standardiserede for hurtig genkendelse:

• RØD: Nødsituation. Kræver øjeblikkelig handling.
• GUL/AMBER: Unormal situation. Kræver opmærksomhed.
• GRØN: Normal drift.
• HVID: Titler, bemærkninger og information.
• BLÅ: Handlinger, der skal udføres, eller begrænsninger.
• MAGENTA: Specifikke meddelelser, f.eks. om inhibering af advarsler under start.

CFDS: Fejlfinding fra Cockpittet

Bag kulisserne arbejder et endnu mere detaljeret system, designet specifikt til vedligeholdelsespersonalet: Centralized Fault Display System (CFDS). Dette system centraliserer og lagrer information om alle systemfejl, der opstår under en flyvning. Det er et uvurderligt værktøj, der gør det muligt for teknikere hurtigt at diagnosticere og rette problemer.

CFDS's hjerne er Centralized Fault Display Interface Unit (CFDIU), som kommunikerer med de enkelte systemers Built-In-Test Equipment (BITE). BITE er en selvdiagnostisk funktion indbygget i de fleste elektroniske komponenter. Når en fejl opdages, rapporterer BITE'en det til CFDIU, som logger fejlen med tid, dato og flyvefase. Vedligeholdelsespersonalet kan derefter tilgå disse rapporter via en Multipurpose Control and Display Unit (MCDU) i cockpittet.

Klassificering af Fejl

For at prioritere vedligeholdelsesarbejdet klassificerer CFDS fejl i tre kategorier baseret på deres indvirkning på flyets sikkerhed og drift.

Optagelsessystemer: Flyets Sorte Bokse

Udover realtidsovervågning er flyet udstyret med systemer, der registrerer data til senere analyse. Disse er afgørende for både ulykkesundersøgelser og proaktivt vedligehold.

Digital Flight Data Recorder (DFDR)

Den mest kendte er Digital Flight Data Recorder (DFDR), ofte kaldet den ene af de 'sorte bokse'. Denne enhed registrerer hundredvis af flyparametre flere gange i sekundet. Dataene gemmes i en stærkt beskyttet hukommelsesenhed, der er designet til at modstå ekstreme stød, tryk og brand. DFDR'en gemmer typisk de sidste 25 timers flyvedata. Den er udstyret med en Underwater Locator Beacon (ULB), der aktiveres ved kontakt med vand og sender et akustisk signal for at hjælpe med at lokalisere vraget efter en ulykke over vand.

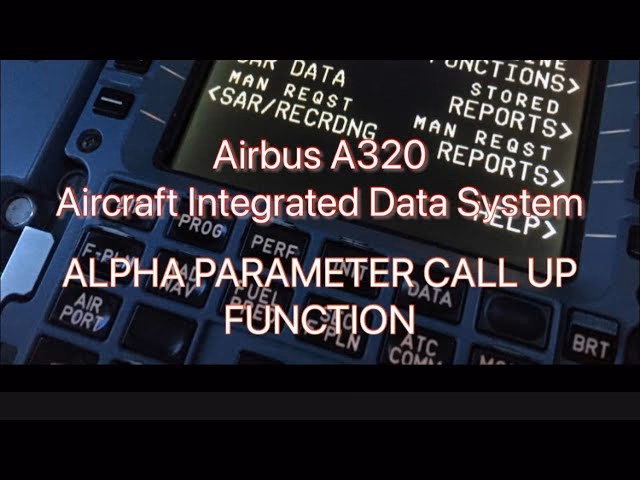

Aircraft Integrated Data System (AIDS)

AIDS er et mere specialiseret optagelsessystem, der primært bruges til vedligeholdelsesformål. Det overvåger specifikke parametre relateret til motorernes, APU'ens og andre systemers tilstand og ydeevne. Dataene kan bruges til at forudsige potentielle fejl, optimere vedligeholdelsesplaner og fejlfinde komplekse problemer. AIDS kan generere detaljerede rapporter, som kan downloades eller endda sendes trådløst til en jordstation, hvilket giver flyselskabet et konstant overblik over deres flådes helbred.

Ofte Stillede Spørgsmål (FAQ)

Hvad er forskellen på EFIS og ECAM?

Kort sagt: EFIS hjælper med at 'flyve' flyet, mens ECAM hjælper med at 'overvåge' flyet. EFIS viser navigations- og flyveinformation (hastighed, højde, rute), mens ECAM viser systemstatus, advarsler og checklister (motorparametre, hydrauliktryk, fejlmeddelelser).

Hvad sker der, hvis en skærm i cockpittet svigter?

Systemet er bygget med høj redundans. Hvis en PFD-skærm svigter, vil dens information automatisk blive vist på den tilstødende ND-skærm. Hvis den øverste ECAM-skærm (EWD) svigter, overføres dens kritiske information automatisk til den nederste skærm. Piloterne har også manuelle omskiftere til at dirigere information til fungerende skærme for at sikre, at de altid har adgang til vital information.

Hvad er formålet med CFDS?

CFDS er et centraliseret vedligeholdelsesværktøj. Det indsamler og organiserer fejlrapporter fra alle flyets systemer, så teknikere hurtigt kan identificere, hvilken komponent der er fejlbehæftet. Dette reducerer fejlfindingstiden markant og øger flyets driftssikkerhed og tilgængelighed.

Hvorfor er der forskellige klasser af fejl?

Fejl klassificeres for at prioritere vedligeholdelsesarbejdet. Klasse 1 fejl er de mest alvorlige og kan påvirke sikkerheden, så de skal håndteres med det samme. Klasse 2 og 3 fejl har mindre eller ingen umiddelbar indvirkning og kan repareres inden for en længere tidsramme, hvilket giver flyselskaberne fleksibilitet i deres vedligeholdelsesplanlægning.

De integrerede data- og overvågningssystemer i moderne Airbus-fly er et komplekst, men yderst effektivt netværk, der udgør rygraden i moderne luftfartssikkerhed. Fra den intuitive præsentation af data til piloterne via EIS til den dybdegående diagnostik leveret af CFDS, arbejder disse systemer sammen for at sikre, at hver flyvning er så sikker og effektiv som muligt.
