Er dit FPV-videosignal sygt? Diagnose og kur

At flyve FPV er en utrolig medrivende oplevelse, men den er fuldstændig afhængig af et klart og stabilt videosignal. Når dit billede pludselig bliver fyldt med støj, afstanden bliver chokerende kort, eller skærmen går i sort, kan frustrationen hurtigt tage over. Disse er symptomer på, at din drones videosystem, specifikt Video Transmitteren (VTX), er "syg". Ligesom en læge, der stiller en diagnose, kræver det en systematisk tilgang at finde årsagen og den rigtige kur. Denne artikel vil guide dig gennem de mest almindelige VTX-problemer, fra de simple til de mere komplekse, så du kan få din drone tilbage i luften med et krystalklart billede.

Grundlæggende Diagnose: De Første og Vigtigste Trin

Før du begynder at skille din drone ad eller bestille nye dele, er det afgørende at tjekke de mest almindelige og lettest løselige problemer. Ofte ligger fejlen i de simple ting, som er lette at overse i kampens hede.

Antenne-tjekket: Dit Systems Øjne og Ører

Den absolut første ting, du bør undersøge, er dine antenner. De er den mest kritiske komponent for et godt signal. De fleste FPV-piloter bruger cirkulært polariserede antenner (RHCP - Right-Hand Circular Polarized er mest udbredt). Det er altafgørende, at du bruger den samme polarisering på både din drone (VTX) og dine briller (VRX). Hvis du blander en RHCP-antenne med en LHCP-antenne, vil du opleve et massivt signaltab, og din rækkevidde vil blive dramatisk reduceret. Hvis dine briller stadig har de originale, lige "pind"-antenner, bør du overveje at udskifte dem. En opgradering til et matchende sæt kløverblad- eller pagoda-antenner er en af de billigste og mest effektive måder at forbedre din signalstyrke markant.

Korrekt Kanalvalg

En anden meget hyppig fejl er, at VTX'en og dine briller ikke er på præcis samme kanal. Selvom de er på nærliggende kanaler, kan du måske få et svagt, snefyldt billede, men det vil hurtigt forsvinde, så snart du flyver få meter væk. Dobbelttjek i dine brillers menu og via din drones OSD (On-Screen Display) eller Betaflight-opsætning, at du har valgt den identiske frekvens og kanal, f.eks. Raceband 5 (R5).

Er du i PIT Mode?

PIT Mode er en funktion, der sætter din VTX til en ekstremt lav udgangseffekt (typisk under 1mW). Formålet er at kunne tænde for din drone i pitten ved et løb uden at forstyrre andre piloters videosignal. Hvis denne funktion ved et uheld er aktiveret, vil du opleve, at du mister signalet efter kun 1-2 meter. Gå ind i Betaflight Configurator under "Video Transmitter"-fanen og verificer, at PIT Mode er slået fra, når du skal flyve normalt.

Dybdegående Fejlsøgning af Dårlig Rækkevidde

Hvis de grundlæggende tjek ikke løser dit problem med kort rækkevidde, er det tid til at grave et spadestik dybere. Problemet kan ligge i beskadiget hardware eller forkerte indstillinger.

Fysisk Inspektion af Antenne og Stik

En FPV-drones liv er hårdt, og styrt er uundgåelige. Antennen tager ofte imod mange tæsk. Undersøg din antenne grundigt. Er der synlige brud på plastikdækslet? Er kablet knækket eller klemt, især der hvor det kommer ud af stikket eller går ind i selve antennehovedet? Prøv forsigtigt at ruske i antennen. Hvis du kan høre noget rasle inden i, er de sarte elementer sandsynligvis brækket løs, og antennen er ødelagt. Tjek også SMA/RP-SMA-stikket på både VTX'en og antennen. Er midterpinden bøjet eller knækket? En dårlig forbindelse her vil dræbe din rækkevidde.

Er din VTX Overophedet eller Beskadiget?

En VTX genererer en betydelig mængde varme, især ved høje effektindstillinger som 600mW eller 850mW. Den er designet til at blive kølet af luften, der strømmer forbi, når dronen flyver. Hvis du lader din drone stå tændt på jorden i længere tid med høj VTX-effekt, kan den blive overophedet. Over tid kan denne overophedning permanent beskadige de interne komponenter, hvilket resulterer i en gradvis forringelse af rækkevidden. Selvom VTX'en stadig virker, er dens ydeevne måske kun en brøkdel af, hvad den var. Hvis du har oplevet, at din rækkevidde er blevet dårligere fra den ene flyvning til den næste uden nogen åbenlys grund, kan en tidligere overophedning være synderen. Kig efter svitsede eller misfarvede chips på VTX-printpladen.

Kontroller Udgangseffekten

Sørg for, at din VTX er indstillet til den ønskede udgangseffekt. Mange VTX'er kan skifte mellem f.eks. 25mW, 200mW, 400mW og 600mW. Hvis den ved en fejl er blevet sat til 25mW, vil din rækkevidde være meget begrænset. Dette kan typisk justeres via din radios pinde (SmartAudio/Tramp Control) i Betaflight OSD'en eller direkte i Betaflight Configurator.

Når Billedet Forsvinder: Sort eller Forvrænget Skærm

Et totalt tab af video er et andet almindeligt problem, som kan skyldes flere forskellige ting.

Sort Skærm

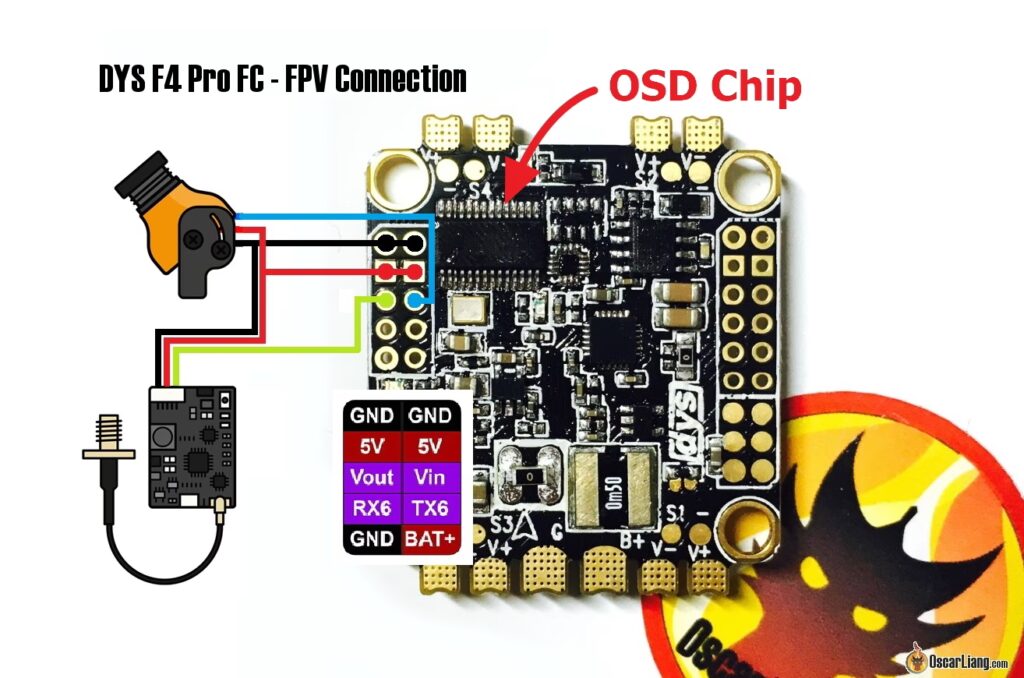

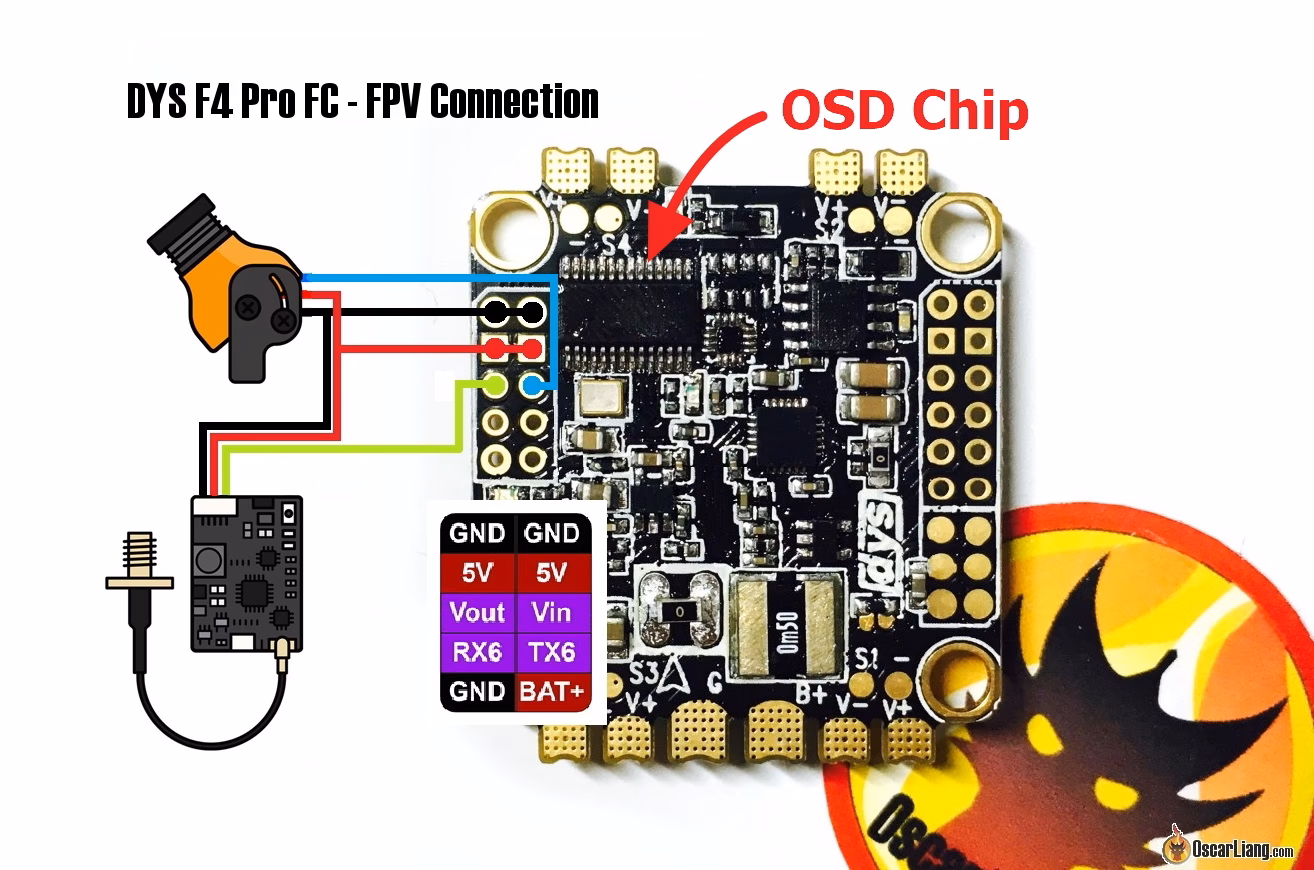

En sort skærm (men med OSD-data synligt) betyder typisk, at videosignalet fra kameraet ikke når frem til din Flight Controller (FC) eller VTX. Tjek de tre ledninger til kameraet: strøm (5V/VIN), jord (GND) og video (VID). Er stikket faldet ud? Er en ledning knækket ved loddepunktet? Hvis OSD'en også er væk, er problemet sandsynligvis relateret til VTX'en eller forbindelsen mellem FC og VTX. En god testmetode er at omgå din flight controller. Lod videosignalledningen fra kameraet direkte til video-indgangen på din VTX. Hvis du nu får et billede (uden OSD), er OSD-chippen på din flight controller sandsynligvis defekt, og FC'en skal repareres eller udskiftes.

Sløret Skærm eller Vandskade

Hvis dit billede er sløret, forvrænget eller har mærkelige farver, kan det være et tegn på en fysisk defekt VTX. Har dronen været ude for et alvorligt styrt for nylig? Har den landet i vådt græs eller en vandpyt? Fugt er en af de største fjender for elektronik. En grundig inspektion af VTX'en for løse komponenter eller tegn på korrosion kan afsløre problemet.

Lydproblemer og Vigtigheden af Korrekt Jordforbindelse

Selvom mange ikke flyver med lyd, kan tab af lyd eller støj på lydsporet indikere et underliggende problem. Ofte er det et løst stik til VTX'en, da lyd, video og strøm ofte føres gennem det samme stik. Et mere teknisk, men ekstremt vigtigt, koncept er jordforbindelse. For at få et rent signal skal både dit kamera og din VTX have en fælles, solid jordforbindelse. Hvis du forsyner dem fra forskellige steder på dronen, men glemmer at forbinde deres jordledninger, bliver videosignalet sårbart over for elektrisk støj fra motorer og ESC'er. Dette viser sig typisk som vandrette linjer i billedet, der ændrer sig med gashåndtagets position. Sørg altid for, at kameraets jord og VTX'ens jord er forbundet til den samme jord-pad på din FC/PDB, eller i det mindste til pads, der er tæt på hinanden.

Hurtig Fejlsøgningstabel

Ofte Stillede Spørgsmål (OSS)

At diagnosticere VTX-problemer kan virke uoverskueligt, men ved at følge en logisk og systematisk fremgangsmåde – startende med de simple tjek som antenner og kanaler, og derefter bevæge sig videre til mere dybdegående inspektion af hardware og indstillinger – kan de fleste problemer løses. Et sundt og pålideligt videosystem er fundamentet for en sikker og sjov FPV-oplevelse.
