Tænd Thyristor Uden Gate-Signal: En Guide

En thyristor er en fascinerende halvlederenhed, der fungerer som en næsten perfekt elektronisk kontakt. Den består af fire lag af P-type og N-type materiale og har typisk tre terminaler: anoden, katoden og gaten. Normalt tænker vi på gate-terminalen som den primære måde at 'tænde' for thyristoren, så den kan lede strøm fra anode til katode. Men hvad nu hvis vi fortalte dig, at der findes flere måder at aktivere en thyristor på – helt uden at bruge gate-terminalen? At forstå disse alternative metoder er ikke kun akademisk interessant; det er afgørende for at designe robuste kredsløb og for at kunne fejlsøge uventet adfærd. I denne artikel dykker vi ned i de forskellige mekanismer, der kan få en thyristor til at lede strøm, selv når gaten ikke modtager et signal.

Den Konventionelle Metode: Gate-Trigning

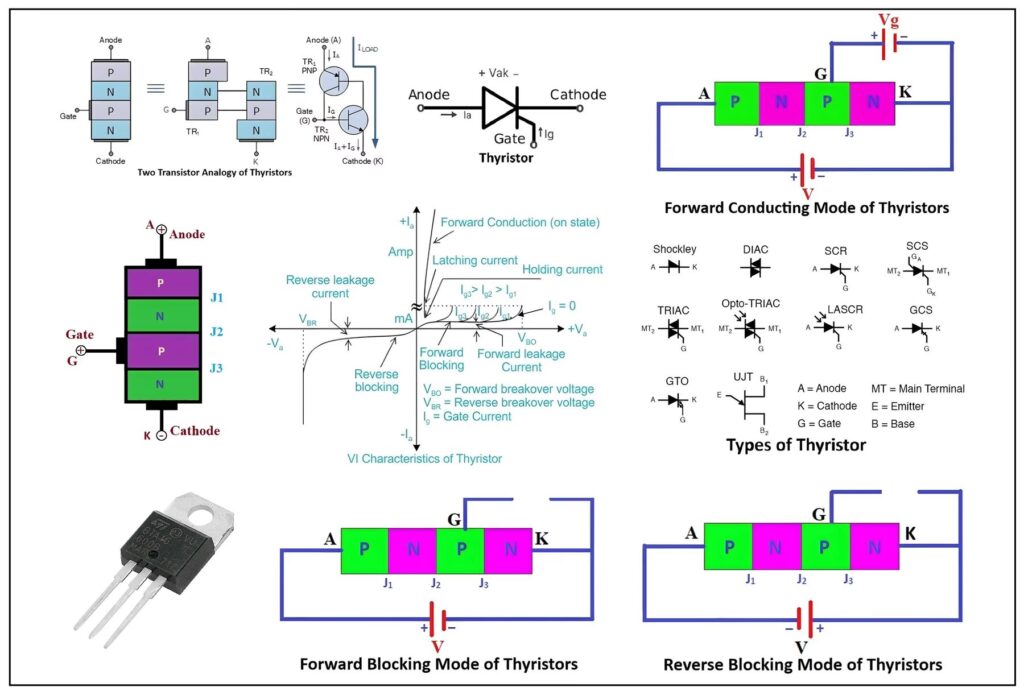

Før vi udforsker de alternative metoder, er det vigtigt at forstå den almindelige måde at tænde en thyristor på. Gate-terminalen fungerer som en kontrolport. Når en lille positiv strøm påføres gaten (i forhold til katoden), mens der er en positiv spænding fra anoden til katoden, starter en intern regenerativ proces. Man kan forestille sig thyristoren som to sammenkoblede transistorer, en PNP og en NPN. Gate-strømmen fungerer som basestrøm for NPN-transistoren, som så tænder. Kollektorstrømmen fra NPN-transistoren bliver derefter basestrøm for PNP-transistoren, som også tænder. Denne proces låser de to transistorer i en 'tændt' tilstand, og thyristoren leder nu en stor strøm fra anode til katode. Denne metode er den mest kontrollerede og almindeligt anvendte.

Alternative Trigningsmetoder Uden Gate-Signal

Selvom gate-trigning er den foretrukne metode, kan en thyristor også aktiveres utilsigtet eller bevidst gennem andre mekanismer. At kende til disse er afgørende for at undgå, at enheden tænder på uønskede tidspunkter.

1. Fremspændings-Trigning (Forward-Voltage Triggering)

Hver thyristor har en specificeret maksimal spænding, den kan blokere i fremadgående retning, kendt som 'forward breakover voltage' (VBO). Hvis spændingen mellem anoden og katoden overstiger denne VBO-værdi, vil den midterste pn-overgang i enheden opleve et lavinegennembrud (avalanche breakdown). Dette gennembrud genererer en strøm af ladningsbærere, der er tilstrækkelig til at starte den regenerative proces, præcis som en gate-strøm ville gøre. Thyristoren vil derefter 'låse' sig i en ledende tilstand. Denne metode er generelt uønsket og kan være skadelig for enheden, da den ofte involverer høje strømme og spændinger, der kan føre til overophedning og permanent skade.

2. dv/dt-Trigning (Rate-Effect Triggering)

En af de mere subtile og ofte problematiske måder at tænde en thyristor på er gennem en hurtig stigning i spændingen over anoden og katoden. Dette er kendt som dv/dt-effekten. Overgangene i en thyristor har en intern kapacitans (kaldet junction capacitance, Cj). Når spændingen over enheden stiger hurtigt, vil en ladestrøm flyde gennem denne kapacitans. Denne strøm, givet ved formlen i = Cj * (dv/dt), kan blive stor nok til at fungere som en gate-strøm og dermed tænde thyristoren. Dette er en almindelig årsag til fejl i strømelektronik, hvor hurtige spændingsspidser kan få en thyristor til at tænde fejlagtigt. For at modvirke dette bruges ofte et såkaldt 'snubber-kredsløb' (typisk en modstand og en kondensator i serie) parallelt med thyristoren for at begrænse stigningshastigheden af spændingen.

3. Termisk Trigning (Temperatur-Trigning)

Halvlederes egenskaber er stærkt temperaturafhængige. Når temperaturen på en thyristor stiger, øges antallet af termisk genererede elektron-hul-par. Dette fører til en stigning i lækstrømmen gennem de blokerende overgange. Hvis temperaturen bliver tilstrækkelig høj, kan denne lækstrøm blive stor nok til at starte den regenerative tændingsproces. Termisk trigning er næsten altid en utilsigtet og farlig tilstand, da den kan føre til 'thermal runaway', hvor stigende strøm fører til højere temperatur, som igen fører til endnu højere strøm, indtil enheden ødelægges.

4. Lys-Trigning (Radiation Triggering)

Nogle specielle thyristorer, kendt som Light-Activated SCRs (LASCR), er designet til at blive tændt ved at blive udsat for lys. Når lys med en passende bølgelængde rammer halvledermaterialet, genererer det elektron-hul-par. Ligesom ved termisk trigning kan den resulterende strøm aktivere enheden. Fordelen ved denne metode er fuldstændig elektrisk isolation mellem kontrolkredsløbet (lyskilden, f.eks. en LED) og højspændingskredsløbet, hvor thyristoren opererer. Dette gør LASCR'er ideelle til brug i applikationer med meget høj spænding, såsom HVDC (High-Voltage Direct Current) transmission.

Sammenligning af Trigningsmetoder

For at give et klart overblik har vi samlet de forskellige metoder i en tabel.

Ofte Stillede Spørgsmål (FAQ)

Er det sikkert at tænde en thyristor uden gate-terminalen?

Generelt nej. Metoder som fremspændings-trigning og termisk trigning er ukontrollerede og kan let beskadige eller ødelægge thyristoren. dv/dt-trigning er en almindelig kilde til fejl i kredsløb. Den eneste sikre og kontrollerede metode uden en fysisk elektrisk gate-forbindelse er lys-trigning, men det kræver en speciel komponent (LASCR). For standard thyristorer er gate-trigning den eneste anbefalede metode.

Hvordan kan man forhindre utilsigtet tænding?

For at forhindre dv/dt-trigning anvendes et snubber-kredsløb. For at forhindre fremspændings-trigning skal man sikre, at den maksimale spænding i kredsløbet aldrig overstiger thyristorens VBO-rating. For at undgå termisk trigning er det afgørende med korrekt køling (f.eks. køleplader) for at holde driftstemperaturen inden for de specificerede grænser.

Hvad er forskellen på en thyristor og en transistor?

En transistor (som BJT eller MOSFET) kan fungere som en forstærker eller en kontakt, der kan tændes og slukkes gradvist eller fuldt ud. En thyristor er primært en kontakt. Når den først er tændt, forbliver den tændt (selv uden gate-signal), indtil strømmen gennem den falder til under et vist niveau ('holdestrømmen'). Den har kun to tilstande: fuldt blokerende eller fuldt ledende, hvilket gør den ideel til at håndtere store mængder effekt.

Konklusion

Selvom gate-terminalen er den primære og mest pålidelige måde at styre en thyristor på, er det afgørende for enhver ingeniør eller elektronikentusiast at forstå de andre mekanismer, der kan få den til at tænde. At have kendskab til fremspændings-, dv/dt-, termisk og lys-trigning er nøglen til at designe robuste strømelektroniske systemer, der fungerer som forventet, og til at diagnosticere fejl, når de opstår. Disse 'skjulte' tændingsmetoder understreger thyristorens komplekse, men kraftfulde natur som en af grundstenene i moderne effektelektronik.
