Siliciumstyret Ensretter (SCR) Forklaret

En siliciumstyret ensretter, bedre kendt under forkortelsen SCR (fra engelsk: Silicon-Controlled Rectifier), er en fundamental komponent inden for kraftelektronik. Det er en tre-terminal halvlederenhed, specifikt en type thyristor, som primært fungerer som en elektronisk kontakt. I modsætning til en simpel diode, som altid leder strøm i én retning, så længe den er forspændt korrekt, kan en SCR styres til at begynde at lede strøm på et præcist tidspunkt. Denne unikke egenskab gør den uundværlig i et utal af applikationer, der kræver kontrol over høj effekt, lige fra simple lysdæmpere i hjemmet til komplekse motorstyringer og svejseudstyr i industrien. Denne artikel vil give en dybdegående gennemgang af SCR'ens opbygning, funktion, karakteristika, testmetoder og de mange anvendelsesområder, hvor denne robuste komponent spiller en afgørende rolle.

SCR Opbygning

En SCR er grundlæggende opbygget af fire lag af skiftevis p-type og n-type doteret silicium, hvilket skaber en p-n-p-n struktur. Denne lagdelte struktur danner tre p-n-overgange (ofte kaldet J1, J2 og J3) inde i komponenten. Enheden har tre eksterne terminaler:

• Anode (A): Den positive terminal.
• Katode (K): Den negative terminal.
• Gate (G): Kontrolterminalen.

Når SCR'en er forspændt i lederetningen (anoden er positiv i forhold til katoden), er de to yderste overgange, J1 og J3, forspændt i lederetningen. Den midterste overgang, J2, er derimod spærrespændt. Det er denne spærrede overgang, der forhindrer en betydelig strøm i at løbe fra anode til katode, selvom der er en positiv spænding over enheden. SCR'en forbliver i denne blokerende tilstand, indtil den aktiveres, eller "trigges", via gate-terminalen.

Hvordan Virker en SCR?

En SCR har to primære stabile tilstande: en blokerende tilstand (OFF-state) og en ledende tilstand (ON-state). Overgangen mellem disse to tilstande er nøglen til dens funktion.

Blokerende Tilstand (OFF-state)

I denne tilstand, også kendt som "forward blocking mode", er anoden positiv i forhold til katoden, men der påføres intet signal til gaten. Som nævnt er den midterste p-n-overgang (J2) spærrespændt, og kun en meget lille lækstrøm kan passere gennem enheden. SCR'en fungerer effektivt som en åben kontakt. Hvis spændingen mellem anode og katode øges til et tilstrækkeligt højt niveau, kendt som "forward breakover voltage" (V_BR), vil SCR'en tænde af sig selv. Dette er dog ikke den normale måde at betjene den på, da det fjerner kontrolaspektet.

Tænding og Ledende Tilstand (ON-state)

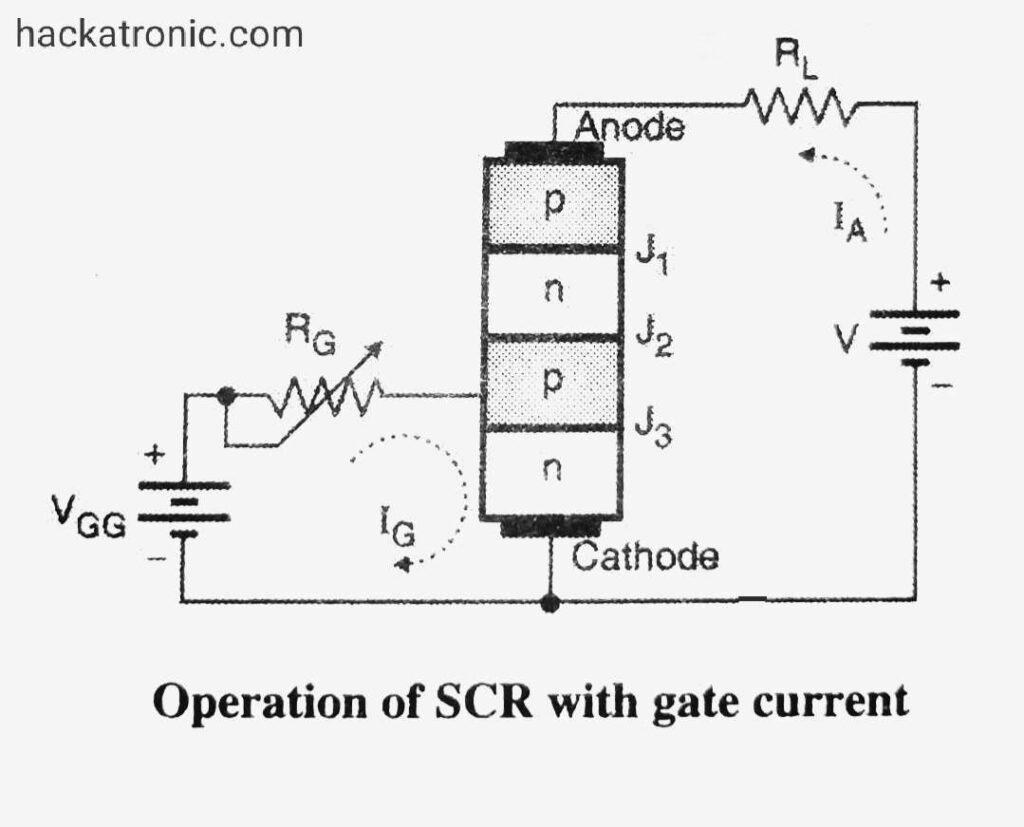

Den normale måde at tænde for en SCR er ved at påføre en lille positiv strømpuls til gate-terminalen i forhold til katoden. Denne gate-strøm igangsætter en regenerativ proces internt i p-n-p-n strukturen, som får den midterste overgang (J2) til at bryde sammen og blive ledende. Dette får SCR'en til at skifte fra sin blokerende tilstand til en fuldt ledende tilstand, hvor den tillader en stor strøm at flyde fra anode til katode med et meget lavt spændingsfald (typisk 1-2 volt).

Når SCR'en er tændt, vil den forblive i den ledende tilstand, selv efter at gate-strømmen er fjernet. Dette fænomen kaldes "latching". For at en SCR kan låse sig fast i den ledende tilstand, skal anodestrømmen hurtigt nå et minimumsniveau kendt som låstrømmen (latching current, I_L). Hvis anodestrømmen ikke når dette niveau, før gate-signalet fjernes, vil SCR'en vende tilbage til sin blokerende tilstand.

Når den er låst, vil SCR'en fortsætte med at lede, så længe anodestrømmen holdes over et andet minimumsniveau kaldet holdestrømmen (holding current, I_H). Holdestrømmen er typisk lidt lavere end låstrømmen.

Kommutation: At Slukke for en SCR

Processen med at slukke for en SCR, altså at bringe den fra ON-state til OFF-state, kaldes kommutation. Fordi gate-terminalen mister kontrol, når SCR'en er tændt, kan man ikke slukke den ved blot at fjerne gate-signalet. Kommutation opnås ved at reducere anodestrømmen til et niveau under holdestrømmen (I_H) i en tilstrækkelig lang periode. Der er to hovedtyper af kommutation:

1. Naturlig Kommutation: Dette sker i vekselstrømskredsløb (AC). Da AC-strømmen naturligt svinger og passerer gennem nul i hver cyklus, vil anodestrømmen automatisk falde til under holdestrømsniveauet. Dette får SCR'en til at slukke af sig selv, indtil den trigges igen i næste positive halvperiode. Dette kaldes også linjekommutation.
2. Tvangskommutation: I jævnstrømskredsløb (DC), hvor strømmen er konstant, skal strømmen afbrydes aktivt. Dette kræver et eksternt kredsløb, der midlertidigt tvinger anodestrømmen til nul eller tvinger en omvendt spænding over SCR'en. Dette kan opnås ved hjælp af komponenter som kondensatorer og spoler i specielle kommutationskredsløb.

Vigtige Karakteristika og Vurderinger

Når man vælger en SCR til en specifik applikation, er det afgørende at forstå dens elektriske specifikationer. De vigtigste parametre inkluderer:

• Spidsspærrespænding (Peak Reverse Voltage, PRV): Den maksimale spænding i spærreretningen (katode positiv i forhold til anode), som SCR'en kan modstå uden at bryde sammen.
• Gennembrudsspænding i lederetning (Forward Breakover Voltage, V_BR): Den maksimale spænding i lederetningen, som SCR'en kan blokere uden et gate-signal.
• Gennemsnitlig forlænsstrøm (I_T(av)): Den maksimale gennemsnitlige anodestrøm, som SCR'en kan håndtere kontinuerligt uden overophedning.
• Holdestrøm (I_H) og Låstrøm (I_L): De minimumsstrømme, der kræves for at holde SCR'en tændt og for at låse den i tændt tilstand.
• dv/dt Rating: Den maksimale stigningshastighed af spændingen over anode-katode, som SCR'en kan modstå uden at tænde utilsigtet. En hurtig spændingsstigning kan forårsage falsk trigging.
• di/dt Rating: Den maksimale stigningshastighed af anodestrømmen, når SCR'en tænder. En for hurtig strømstigning kan skabe lokale "hotspots" på siliciumchippen og ødelægge komponenten.

Beskyttelse af SCR'er

På grund af deres følsomhed over for visse elektriske forhold kræver SCR'er ofte beskyttelseskredsløb for at sikre pålidelig drift og lang levetid.

• di/dt-beskyttelse: En lille spole (induktor) placeres i serie med SCR'en. Induktoren modvirker hurtige ændringer i strømmen og begrænser dermed di/dt, når SCR'en tænder.
• dv/dt-beskyttelse: Et "snubber-netværk", typisk bestående af en modstand og en kondensator i serie, placeres parallelt med SCR'en. Dette kredsløb absorberer spændingsspidser og begrænser stigningshastigheden af spændingen (dv/dt), hvilket forhindrer falsk trigging.
• Overstrømsbeskyttelse: Der anvendes specielle, meget hurtige halvledersikringer (amp trap fuses) til at beskytte mod kortslutningsstrømme, som kan ødelægge SCR'en på mikrosekunder.
• Overspændingsbeskyttelse: Komponenter som varistorer kan bruges til at klemme spændingstransienter fra forsyningslinjen.
• Termisk beskyttelse: SCR'er, især i højeffektapplikationer, genererer varme. De monteres derfor på køleplader (heat sinks) for effektivt at aflede varmen og holde junction-temperaturen inden for sikre grænser.

Test af en SCR

Man kan udføre simple tests for at afgøre, om en SCR fungerer korrekt. En almindelig metode er at bruge et analogt multimeter indstillet til modstandsmåling (ohm).

Bemærk: De fleste analoge multimetre bytter polaritet på deres terminaler i ohm-tilstand. Den sorte ledning er positiv (+), og den røde er negativ (-).

Følgende tabel viser de forventede resultater for en fungerende SCR:

For at teste trigging-funktionen: Tilslut den positive ledning til anoden og den negative til katoden. Aflæsningen skal være høj. Mens du holder forbindelsen, skal du kortvarigt røre gate-terminalen med den positive ledning. Modstanden mellem anode og katode skulle nu falde til en lav værdi. Hvis aflæsningen forbliver lav, efter du fjerner forbindelsen til gaten, har SCR'en låst sig korrekt. Denne test virker dog bedst på mindre SCR'er, da multimeteret muligvis ikke kan levere nok strøm til at overstige låstrømmen for en større SCR.

Anvendelser af SCR

SCR'ens evne til at styre store mængder effekt gør den til en central komponent i utallige enheder og systemer:

• Kontrollerede ensrettere: Til at konvertere AC til kontrollerbar DC-spænding.
• AC-effektstyring: Bruges i lysdæmpere, varmelegemekontrol og blæserhastighedsregulering.
• Motorhastighedsregulering: Både for DC- og AC-motorer.
• Batteriopladere: Tillader præcis kontrol over opladningsstrømmen.
• Vekselrettere (Inverters): En nøglekomponent i kredsløb, der konverterer DC til AC.
• Industrielt udstyr: Svejsemaskiner, induktionsovne og strømforsyninger med høj effekt.
