RBMK-reaktoren: Tjernobyls Arv og Fremtid

RBMK-reaktoren, et navn der for evigt er forbundet med den værste atomkraftulykke i historien, Tjernobyl-katastrofen i 1986, er et fascinerende og skræmmende stykke ingeniørkunst fra Sovjetunionen. Forkortelsen RBMK står for Reaktor Bolshoy Moshchnosti Kanalnyy, hvilket på dansk kan oversættes til "Højeffekt Kanalreaktor". Dette design var kulminationen på et sovjetisk program, der havde til formål at skabe en kraftfuld, vandkølet reaktor med dobbelt anvendelse: både til civil elproduktion og til produktion af plutonium i militær kvalitet. I modsætning til de fleste vestlige reaktorer og selv den anden primære sovjetiske reaktortype, VVER, var RBMK-designet unikt, men også fyldt med grundlæggende designfejl, der i sidste ende viste sig at være katastrofale. På trods af sin mørke historie er flere af disse reaktorer, efter omfattende opgraderinger, stadig i drift i Rusland i dag, hvilket rejser spørgsmål om sikkerhed og deres forlængede levetid.

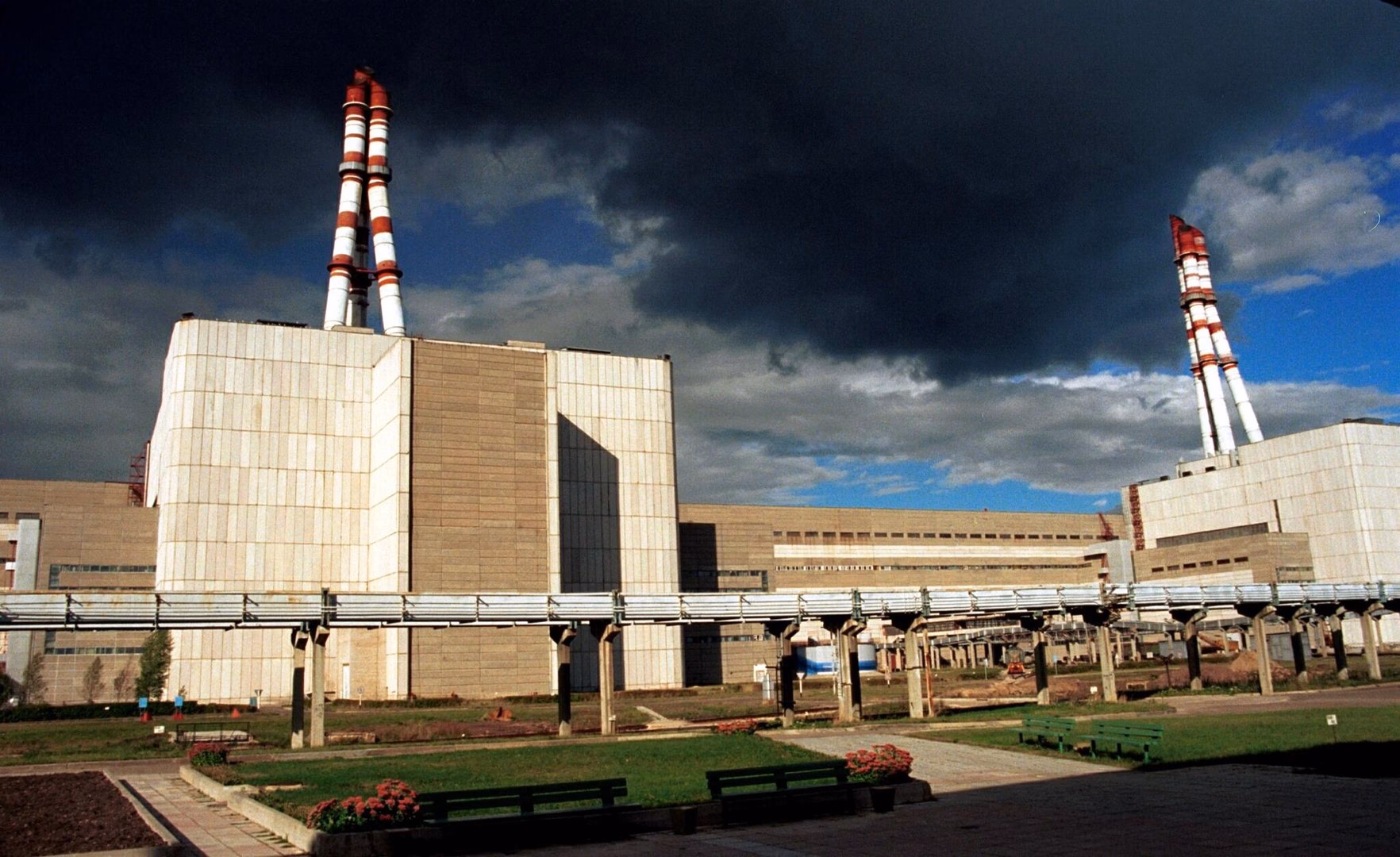

Hvad er en RBMK-reaktor? Et Unikt Sovjetisk Design

RBMK-reaktoren er en grafitmodereret, vandkølet reaktor. Dette adskiller den markant fra de trykvandsreaktorer (PWR) og kogendevandsreaktorer (BWR), der dominerer den globale atomkraftindustri. Sovjetunionen favoriserede RBMK-designet af flere årsager. For det første var den relativt nem at fremstille, da den ikke krævede en massiv, tykvægget reaktortank af stål, som er en kompleks komponent i PWR-reaktorer. I stedet består kernen af en gigantisk stak af grafitblokke, gennemboret af tusindvis af individuelle trykkanaler. Hver kanal indeholder brændselsstave og kølevand. Denne modulære tilgang gjorde det muligt at bygge ekstremt store og kraftfulde reaktorer hurtigt, hvilket passede perfekt ind i Sovjetunionens centrale planøkonomi og ambitioner om at opnå energimæssig overlegenhed.

En anden afgørende fordel, set fra et sovjetisk perspektiv, var muligheden for at skifte brændsel, mens reaktoren var i fuld drift. En stor kranmonteret maskine kunne placere sig over en enkelt kanal, tilslutte sig, udligne trykket og udskifte en brændselsstav uden at skulle lukke hele anlægget ned. Dette maksimerede driftstiden for elproduktion og var essentielt for en effektiv produktion af våbenplutonium. Denne egenskab medførte dog også, at reaktoren var enorm i fysisk størrelse, hvilket gjorde opførelsen af en fuld indeslutningsbygning – en standard sikkerhedsforanstaltning i Vesten – uoverskueligt dyr og kompliceret.

RBMK-reaktorens Design og Komponenter

For at forstå RBMK-reaktorens farlige natur er det nødvendigt at se nærmere på dens centrale komponenter og deres samspil.

Reaktorkernen og Moderatoren

Hjertet i en RBMK-1000 er en enorm cylinder af grafit, der måler omkring 7 meter i højden og 12 meter i diameter. Denne stak, der vejer omkring 1700 tons, fungerer som moderator. En moderators opgave er at nedbremse de hurtige neutroner, der frigives under fissionsprocessen, så de kan opretholde en effektiv kædereaktion. Grafitstakken er gennemboret af over 1700 vertikale kanaler. Hele kernen er indesluttet i en tynd stålbeholder fyldt med en inert blanding af helium og nitrogen for at forhindre, at den varme grafit kommer i kontakt med luft og antændes.

Brændstofkanaler og Brændsel

Hver brændstofkanal består af et trykrør lavet af en zirkoniumlegering. Inde i disse rør placeres brændselsstave, som er sammensat af små piller af urandioxid med en lav berigelsesgrad (typisk omkring 2%). Kølevand pumpes op gennem disse kanaler, hvor det opvarmes og begynder at koge. Den resulterende blanding af damp og vand ledes derefter til store damseparatorer, hvorfra dampen føres til turbinerne for at generere elektricitet.

Kontrolstænger: En Kritisk Designfejl

Reaktorens effekt styres ved hjælp af kontrolstænger, som kan sænkes ned i specielle kanaler i kernen. Disse stænger er lavet af et neutronabsorberende materiale, typisk borcarbid. Når stængerne er sænket ned, absorberer de neutroner og bremser kædereaktionen. Når de trækkes ud, øges reaktiviteten og dermed effekten.

RBMK-kontrolstængerne havde dog en fatal designfejl. Spidsen af stængerne var lavet af grafit, efterfulgt af en sektion med vand, og først derefter kom den absorberende borcarbid-del. Når en fuldt udtrukket kontrolstang blev sænket ned i reaktoren i en nødsituation (en såkaldt "SCRAM"), ville grafitspidsen først fortrænge vandet i den nederste del af kanalen. Da grafit er en moderator (og en dårligere absorber end vand), forårsagede dette en kortvarig, men voldsom stigning i reaktiviteten i bunden af reaktoren. Denne effekt, kendt som "positiv scram", var en direkte medvirkende årsag til eksplosionen ved Tjernobyl-katastrofen.

Sikkerhedsmangler og Konsekvenser

Ud over kontrolstængernes design havde RBMK-reaktoren en anden, endnu mere fundamental og farlig egenskab: en stor positiv void-koefficient. Dette tekniske begreb er centralt for at forstå, hvorfor reaktoren var så ustabil.

I en RBMK-reaktor fungerer vandet både som kølemiddel og som en neutronabsorber. Hvis reaktoren af en eller anden grund bliver for varm, vil mere af vandet omdannes til dampbobler (voids). I de fleste reaktorer (som PWR'er) fører dette til, at færre neutroner absorberes, men også at færre neutroner modereres effektivt, hvilket samlet set bremser kædereaktionen (en negativ void-koefficient, som er en selvregulerende og sikker egenskab). I RBMK-reaktoren er grafiten den primære moderator. Når der dannes dampbobler, forsvinder vandet, som absorberede neutroner. Grafiten fortsætter dog med at moderere neutronerne effektivt. Resultatet er, at færre neutroner bliver absorberet, og kædereaktionen accelererer. Dette skaber en farlig positiv feedback-loop: øget varme fører til mere damp, som fører til højere effekt, som fører til endnu mere varme. Denne ustabilitet var især udtalt ved lave effektniveauer, præcis de forhold, der var til stede under sikkerhedstesten i Tjernobyl.

Den sidste store sikkerhedsmangel var fraværet af en robust indeslutningsbygning. Sovjetiske designere argumenterede for, at reaktorens mange individuelle kanaler i sig selv udgjorde en form for indeslutning. Dette viste sig at være en katastrofal fejlvurdering. Da eksplosionen i Tjernobyl rev den 2000 tons tunge øvre biologiske afskærmning af reaktoren, blev hele kernen eksponeret for atmosfæren, hvilket tillod en massiv brand i grafitten og frigivelse af enorme mængder radioaktivt materiale.

Opgraderinger og Levetidsforlængelse

Efter Tjernobyl blev der iværksat et massivt internationalt pres for at lukke alle RBMK-reaktorer. Sovjetunionen og senere Rusland var dog stærkt afhængige af den strøm, de producerede. I stedet for en fuld nedlukning blev der gennemført en række vigtige sikkerhedsopgraderinger. Kontrolstængernes design blev ændret for at eliminere den positive scram-effekt, brændslet blev beriget til en højere grad, og flere faste absorbatorer blev installeret i kernen for at reducere den positive void-koefficient. Derudover blev driftsprocedurerne strammet markant, og operatørerne fik bedre træning og computersystemer til at overvåge reaktorens tilstand.

Oprindeligt blev reaktorernes levetid sat til 30 år. Denne blev senere forlænget til 45 år efter omfattende renoveringer. Et alvorligt problem, der opstod med tiden, var deformation af grafitstakken på grund af årtiers bestråling og varme. Grafitblokkene begyndte at svulme op og bøje, hvilket kunne blokere kanalerne. Russiske ingeniører udviklede en avanceret robotteknologi til at "reparere" grafitstakken ved at skære riller i blokkene inde i den aktive reaktor for at lette trykket. Denne proces har gjort det muligt at forlænge reaktorernes levetid yderligere, og der arbejdes nu på at få licens til at drive flere enheder i 50 år. Denne fortsatte afhængighed af en aldrende teknologi, der er berygtet for verdens værste atomulykke, vækker bekymring hos nabolande og sikkerhedseksperter.

Ofte Stillede Spørgsmål (FAQ)

Hvor mange RBMK-reaktorer er stadig i drift?

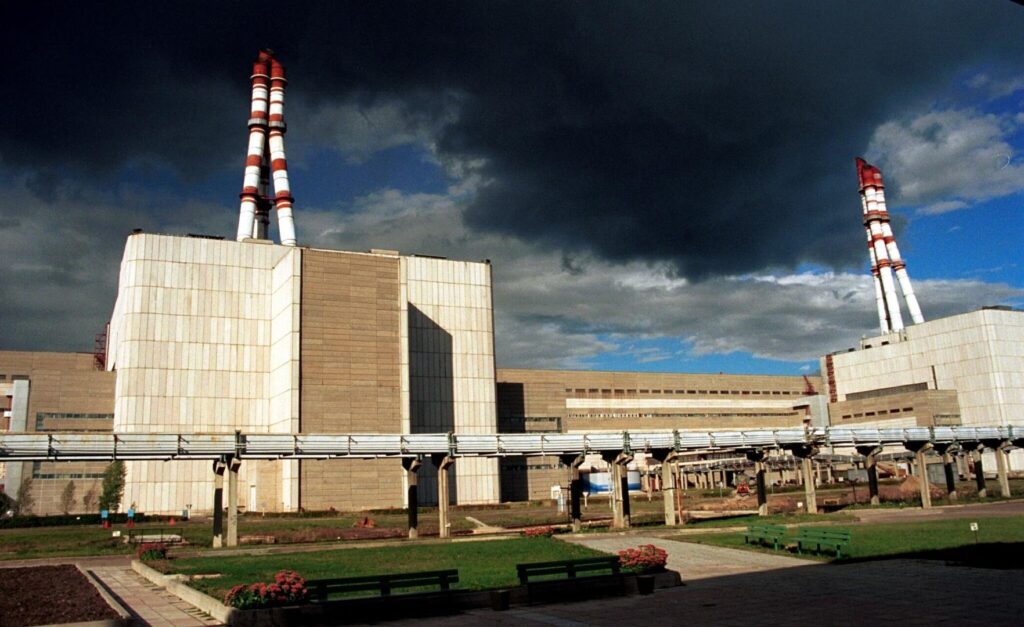

Pr. i dag er der stadig RBMK-reaktorer i drift i Rusland på tre kraftværker: Leningrad, Kursk og Smolensk. Alle RBMK-reaktorer i Ukraine (Tjernobyl) og Litauen (Ignalina) er blevet permanent lukket ned.

Hvorfor havde RBMK-reaktoren ikke en indeslutningsbygning?

Den primære årsag var omkostninger og konstruktionstid. Reaktorens enorme fysiske størrelse, som var nødvendig for online-brændstofskift, ville have krævet en gigantisk og ekstremt dyr indeslutningsbygning. Sovjetiske myndigheder vurderede fejlagtigt, at reaktorens design var "iboende sikkert", og at en sådan foranstaltning derfor var unødvendig.

Hvad er en "positiv void-koefficient"?

Det er en farlig egenskab, hvor en stigning i dampbobler (voids) i reaktorens kølemiddel fører til en stigning i reaktorens effekt. Dette skaber en selvforstærkende og ukontrollerbar kædereaktion, hvor øget varme fører til mere damp, hvilket fører til endnu højere effekt. Det er det modsatte af den sikre, selvregulerende "negative void-koefficient", som findes i de fleste moderne reaktorer.

Er de resterende RBMK-reaktorer sikre i dag?

De er markant sikrere end før 1986. De mest kritiske designfejl er blevet rettet, og sikkerhedssystemerne er blevet moderniseret. Ikke desto mindre er det grundlæggende design forældet, og udfordringerne ved at drive disse aldrende anlæg ud over deres oprindelige designlevetid, især med hensyn til nedbrydning af materialer som grafitkernen, udgør fortsat en potentiel risiko. Udfordringen med sikker nedlukning og deponering af den enorme mængde radioaktivt grafit er stadig uløst.
