En Dybdegående Guide til PTX Teksturopslag

I den moderne verden af GPGPU (General-Purpose computing on Graphics Processing Units) er effektiv datahåndtering altafgørende for at opnå maksimal ydeevne. En af de mest kraftfulde mekanismer til dette er brugen af teksturhukommelse, som tilbyder specialiseret hardware til hurtige, cachede dataopslag med indbygget filtrering. Kernen i denne funktionalitet i NVIDIA's Parallel Thread Execution (PTX) instruktionssætarkitektur (ISA) er tex-instruktionen. Denne artikel giver en omfattende gennemgang af 'tex'-instruktionen, dens variationer, operander og avancerede funktioner, så udviklere fuldt ud kan udnytte kraften i GPU-teksturering.

Grundlæggende om Teksturopslag: tex.{1d, 2d, 3d}

Den mest fundamentale form af 'tex'-instruktionen bruges til at hente data (texels) fra en-, to- eller tredimensionelle teksturer. Syntaksen er designet til at være fleksibel og understøtter en række operander, der styrer opslagsprocessen.

Instruktionen indlæser data fra en navngiven tekstur (operand a) ved hjælp af et sæt koordinater (operand c) og gemmer resultatet i en destination (operand d). Koordinaterne er en afgørende del af opslaget:

• For 1D-teksturer (tex.1d) er koordinaten en enkelt skalar værdi.
• For 2D-teksturer (tex.2d) er koordinaten en vektor med to elementer (typisk u, v).
• For 3D-teksturer (tex.3d) er koordinaten en vektor med fire elementer (u, v, w), hvor det fjerde element typisk ignoreres.

Disse koordinater kan specificeres som enten 32-bit heltal (.s32) eller 32-bit flydende kommatal (.f32), hvilket giver fleksibilitet til forskellige anvendelsesscenarier, fra simple array-indekseringer til komplekse, normaliserede rumlige opslag.

Valgfrie Operander for Øget Kontrol

Ud over de grundlæggende operander kan udviklere specificere yderligere parametre for at finjustere opslaget:

• Sampler (b): En valgfri operand, der specificerer en tekstur-sampler. En sampler definerer, hvordan teksturen skal læses, herunder adresseringsmåder (clamp, wrap), filtrering (nearest, linear) og andre egenskaber. Hvis ingen sampler angives, bruges standardopførslen, der er knyttet til selve teksturen.
• Koordinat-Offset (e): En vektor af .s32-værdier, der tilføjer en lille forskydning til koordinaterne, før opslaget udføres. Værdierne skal være i intervallet [-8, +7]. Dette er især nyttigt i billedbehandlingsalgoritmer, hvor man skal sample nabo-texels, f.eks. ved convolution-filtre.
• Dybdesammenligning (f): For specielle dybdeteksturer kan denne .f32-skalarværdi angives. Hver texel, der hentes fra dybdeteksturen, sammenlignes med denne værdi. Hvis sammenligningen lykkes (f.eks. 'mindre end'), returneres 1.0; ellers returneres 0.0. Resultatet bruges derefter i filtreringsprocessen, hvilket er en fundamental teknik til at skabe skygger (shadow mapping). Bemærk, at dybdesammenligning ikke understøttes for 3D-teksturer.

Arbejde med Tekstur-Arrays: tex.{a1d, a2d}

Ofte har man brug for at administrere en samling af teksturer af samme størrelse og format. Tekstur-arrays (texture arrays) er den ideelle løsning til dette. PTX understøtter opslag i 1D- og 2D-tekstur-arrays med instruktionerne tex.a1d og tex.a2d.

Processen er en to-trins raket: Først vælges en specifik tekstur fra arrayet ved hjælp af et indeks, og derefter udføres et normalt teksturopslag inden i den valgte tekstur. Begge dele af informationen – array-indekset og de interne koordinater – pakkes i koordinatvektoren (operand c):

• For 1D-arrays (tex.a1d) er c en .v2.b32-vektor. Det første element er et .u32-indeks i arrayet, og det andet er 1D-koordinaten.
• For 2D-arrays (tex.a2d) er c en .v4.b32-vektor. Det første element er .u32-indekset, de næste to er 2D-koordinaterne, og det fjerde ignoreres.

Denne mekanisme er yderst effektiv til f.eks. at håndtere forskellige materialelag, animationstegninger eller terræntyper i spiludvikling, da den undgår komplekse logiske skift og holder data pænt organiseret.

Avancerede Geometrier: Cubemaps og Multi-Sampling

Cubemaps: Omgivende Refleksioner og Skyboxes

Et cubemap er en speciel type tekstur, der består af seks kvadratiske 2D-teksturer, som tilsammen danner siderne på en terning. Dette format er perfekt til at simulere omgivelser, da man kan slå op i det ved hjælp af en 3D-retningsvektor. Dette bruges i vid udstrækning til at skabe realistiske refleksioner på overflader og til at tegne himmelkasser (skyboxes).

Instruktionerne tex.cube og tex.acube (for cubemap-arrays) håndterer disse opslag. Koordinatvektoren (c) er en .v4.f32, der indeholder en (s, t, r) retningsvektor. GPU'en bestemmer automatisk, hvilken af de seks sider af terningen vektoren peger mest imod (den største akse), og projicerer derefter de to andre koordinater over på denne side for at udføre et 2D-opslag. Offset-vektoren (e) understøttes ikke for cubemaps, men dybdesammenligning (f) er mulig for cubemap-dybdeteksturer.

Multi-Sample Teksturer: Forbedret Kantudjævning

Kantudjævning (anti-aliasing) er afgørende for at skabe glatte og realistiske billeder. Multi-sample anti-aliasing (MSAA) fungerer ved at tage flere samples pr. pixel. PTX understøtter direkte adgang til disse individuelle samples via multi-sample teksturer.

Instruktionerne tex.2dms (for en enkelt multi-sample tekstur) og tex.a2dms (for arrays) bruges til dette. Her indeholder koordinatvektoren (c) både sample-nummeret og de rumlige koordinater. For tex.2dms er c en .v4.b32, hvor det første element er sample-indekset (.u32), de næste to er 2D-koordinaterne (.s32), og det sidste ignoreres. Dette giver finkornet kontrol over renderingen og er essentielt for avancerede renderingsteknikker. Hverken dybdesammenligning eller standardfiltrering er relevant for multi-sample opslag.

Sammenligningstabel over Teksturinstruktioner

Kontrol over Detaljeringsgrad med Mipmaps

Når en tekstureret overflade ses på lang afstand, kan der opstå visuelle artefakter som moiré-mønstre og flimren. For at modvirke dette bruges mipmapping. Et mipmap er en forhåndsberegnet, nedskaleret sekvens af teksturen. Når GPU'en renderer, vælger den automatisk det mipmap-niveau, der bedst matcher pixelstørrelsen på skærmen, hvilket resulterer i et glattere og mere stabilt billede.

PTX giver eksplicit kontrol over, hvordan mipmaps samples:

• .base: Vælger niveau 0 (den oprindelige, højeste opløsningstekstur). Dette er standardadfærden.
• .level: Tillader udvikleren at specificere et eksplicit Level-of-Detail (LOD) med et ekstra 32-bit argument. Dette giver fuld kontrol over, hvilken version af teksturen der læses.
• .grad: Den mest avancerede tilstand. Her specificerer udvikleren gradienterne (ændringsraterne) af teksturkoordinaterne i forhold til skærmkoordinater (dPdx og dPdy). GPU'en bruger disse gradienter til at beregne det optimale mipmap-niveau med ekstrem præcision, hvilket er ideelt til anisotropisk filtrering og andre avancerede teknikker.

Ofte Stillede Spørgsmål (FAQ)

Hvad er fordelen ved at bruge teksturhukommelse frem for global hukommelse?

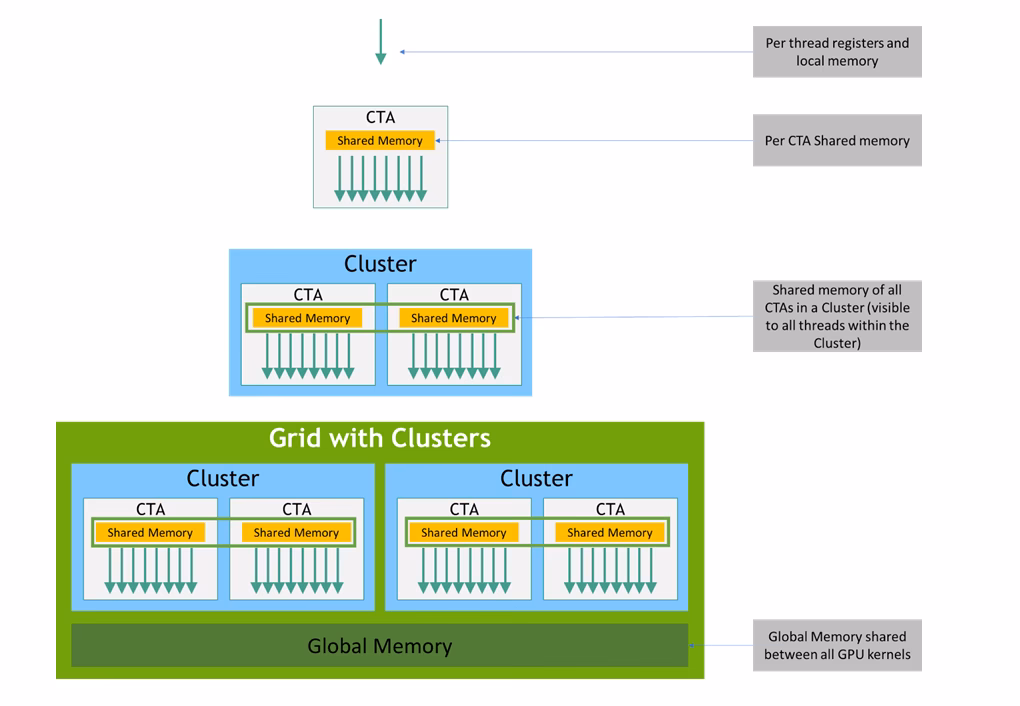

Teksturhukommelse er cachet på chippen og er optimeret til 2D-rumlig lokalitet. Det betyder, at hvis du læser en texel, er det meget sandsynligt, at nærliggende texels også caches, hvilket gør efterfølgende læsninger i nabolaget ekstremt hurtige. Derudover tilbyder tekstur-hardware indbyggede funktioner som adresseringsberegning, filtrering og formatkonvertering, som ellers skulle implementeres manuelt i software.

Hvad betyder det, at en teksturadresse skal være 'naturally aligned'?

Det betyder, at hukommelsesadressen, der tilgås, skal være et multiplum af størrelsen på de data, der læses. For eksempel, hvis du læser 4 bytes, skal adressen være delelig med 4. PTX-specifikationen angiver, at teksturens baseadresse skal være justeret til en 16-byte grænse. Hvis justeringen ikke overholdes, er opførslen udefineret, hvilket kan føre til forkerte data eller programfejl.

Hvornår skal jeg bruge .grad i stedet for .level?

Brug .level, når du har en præcis, forudberegnet LOD-værdi, du vil sample fra. Brug .grad, når du har brug for den højest mulige kvalitet af teksturfiltrering, især når en overflade ses fra en skæv vinkel (anisotropisk filtrering). Ved at levere de præcise gradienter kan GPU'en foretage en meget mere intelligent beslutning om, hvordan den skal blande forskellige mipmap-niveauer for at undgå sløring og bevare detaljer.

Konklusion

PTX 'tex'-instruktionen er langt mere end blot et simpelt dataopslag. Det er en alsidig og kraftfuld grænseflade til GPU'ens specialiserede tekstur-hardware. Ved at mestre de forskellige geometrier (1D, 2D, 3D, arrays, cubemaps, multi-sample), de valgfrie operander (sampler, offset, dybdesammenligning) og de avancerede mipmapping-tilstande, kan udviklere skrive yderst effektiv kode til en bred vifte af opgaver – fra fotorealistisk 3D-grafik og skyggealgoritmer til komplekse videnskabelige beregninger og billedbehandling. En dyb forståelse af disse funktioner er nøglen til at låse op for det fulde potentiale i moderne GPU-arkitekturer.
