Forståelse af et skibs dybgang og dets betydning

Inden for den maritime verden er der visse grundlæggende dimensioner, der definerer et skibs kapacitet, sikkerhed og operationelle grænser. En af de mest kritiske af disse er skibets dybgang. For den uindviede kan det lyde som et simpelt mål, men dybgangen er en kompleks og dynamisk variabel, der er afgørende for alt fra lastplanlægning til sikker navigation i havne og lavvandede farvande. At forstå dybgang er at forstå selve kernen i et skibs interaktion med vandet, det flyder på. Denne artikel vil dykke ned i begrebet dybgang, udforske dets betydning, hvordan det måles, og hvilken rolle det spiller for skibets overordnede sikkerhed og effektivitet.

Hvad er dybgang helt præcist?

Teknisk set defineres et skibs dybgang (på engelsk 'draft' eller 'draught') som den vertikale afstand fra skibets køl til vandlinjen. For at forstå denne definition fuldt ud, er det nødvendigt at definere de to nøglekomponenter:

• Kølen: Dette er den laveste langsgående strukturelle del af et skib, der kan betragtes som skibets 'rygrad'. Det er det absolut laveste punkt på skroget.
• Vandlinjen: Dette er den linje på skibets skrog, hvor vandoverfladen møder skroget. Denne linje ændrer sig afhængigt af, hvor tungt skibet er lastet, og hvilken type vand det sejler i.

Forskellen mellem skibets totale højde fra køl til øverste dæk og dybgangen kaldes fribord. Fribordet er altså den del af skroget, der er over vandlinjen. Sammen udgør dybgang og fribord skibets sidehøjde på et givent punkt. Sammen med skibets længde (ofte angivet som Lpp - Længde mellem perpendikulærer) og bredde (B) er dybgangen (T) en afgørende fysisk parameter, der direkte påvirker skibets stabilitet og den tilladte mængde last, det kan bære sikkert.

Det er vigtigt at bemærke, at et skibs dybgang sjældent er den samme langs hele dets længde. Den kan variere fra stævnen (for) til agterstavnen (bag). Derfor er det afgørende, når man angiver et skibs dybgang, at man specificerer, hvor på skibet målingen er taget, eller om skibet ligger på 'ret køl' (even keel), hvilket betyder, at dybgangen er den samme for og agter. Denne præcision er altafgørende, især ved indsejling til havne, som ofte har begrænset vanddybde.

Vigtigheden af korrekt dybgang

Måling og kontrol af dybgangen er essentiel for at opretholde en sikker balance mellem maksimal last og skibets stabilitet. Skibsredere og operatører stræber naturligvis efter at maksimere lasten for at gøre driften så rentabel som muligt. Men i takt med at vægten af lasten øges, øges skibets dybgang også, da det synker dybere i vandet for at understøtte den ekstra vægt.

Hvis et skib lastes for tungt, og dybgangen overstiger de sikre grænser, bliver det ekstremt sårbart. Det ligger lavt i vandet og risikerer at tage vand ind over dækket (kendt som 'green water') ved selv små bølger. I kolde klimaer kan dette vand fryse til is på dæk og overbygninger, hvilket tilføjer betydelig vægt og kan forrykke skibets tyngdepunkt, hvilket i værste fald kan føre til tab af stabilitet og kæntring. Omvendt, hvis et skib har for lidt last og dermed en meget lille dybgang, kan det blive ustabilt og opføre sig uforudsigeligt i hårdt vejr.

På grund af disse risici fastsætter internationale sikkerhedsstandarder, såsom dem der administreres af Den Internationale Søfartsorganisation (IMO), maksimale og minimale dybgange. Disse standarder tager højde for skibstypen, den type last der transporteres (f.eks. passagerer, korn, olie), og de vejrforhold, der forventes på sejlruten. Klassifikationsselskaber som DNV, American Bureau of Shipping (ABS) og Bureau Veritas (BV) inspicerer skibe for at sikre, at de overholder disse regler for både let skib (uden last) og fuldt lastet tilstand.

Aflæsning af dybgangsmærker

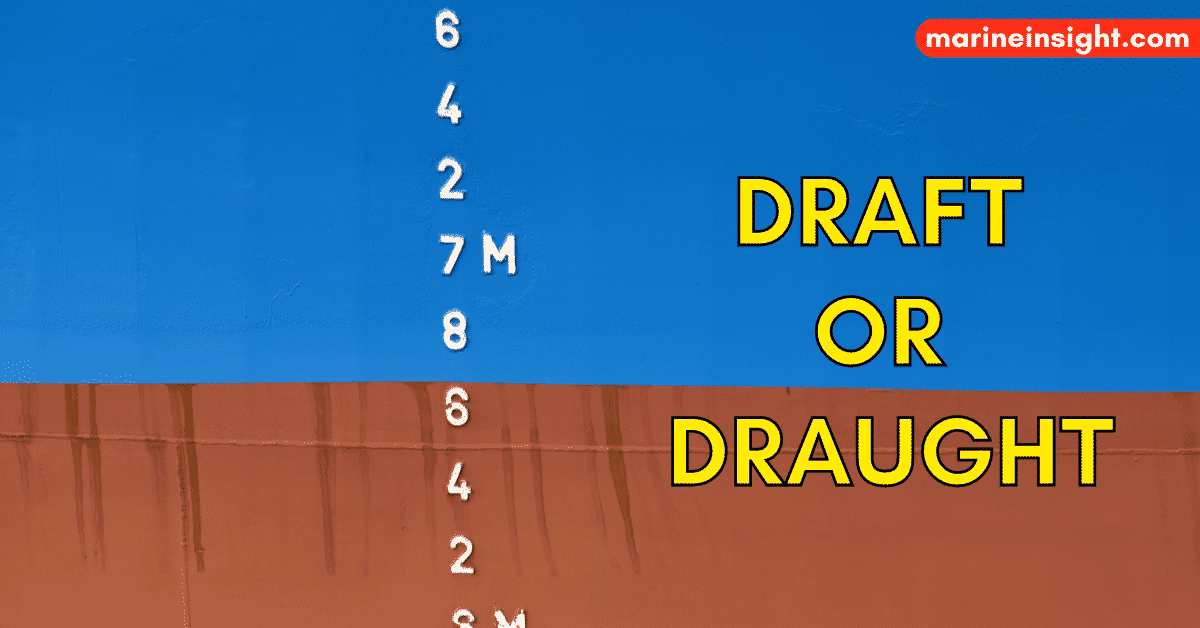

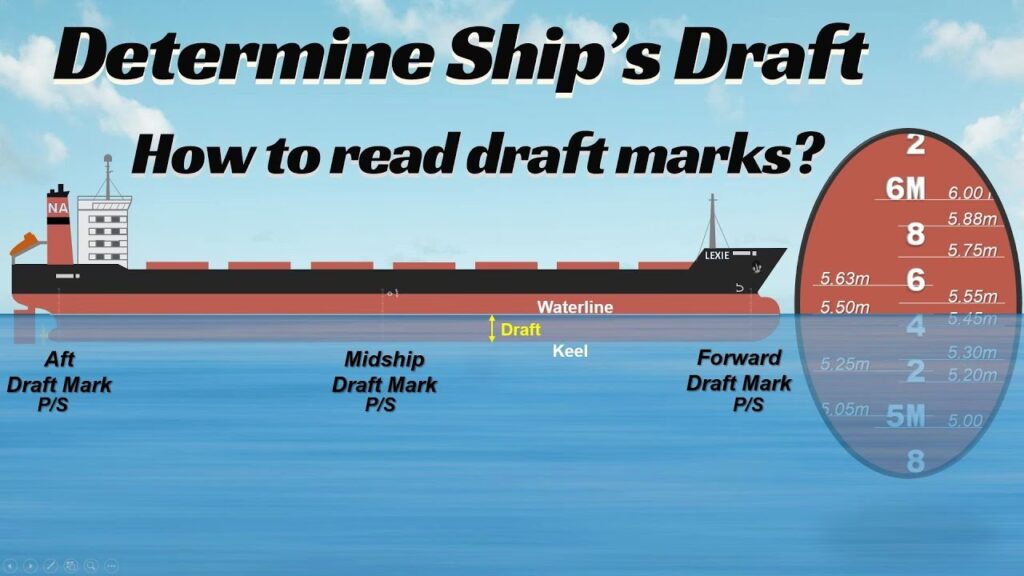

Dybgangen aflæses visuelt fra dybgangsmærker, der er malet på skibets skrog. Disse mærker ligner store linealer og er typisk placeret på seks strategiske steder på større skibe:

• For på bagbords side (venstre)
• For på styrbords side (højre)
• Midtskibs på bagbords side
• Midtskibs på styrbords side
• Agter på bagbords side
• Agter på styrbords side

Ved at aflæse dybgangen på disse seks punkter kan besætningen og havnemyndighederne bestemme skibets nøjagtige position i vandet. Forskellen mellem aflæsningerne for og agter angiver skibets 'trim' (dets langskibs hældning). Forskellen mellem bagbords og styrbords aflæsninger angiver skibets 'heel' eller 'list' (dets tværskibs hældning). Begge dele er kritiske for stabiliteten, da en ukontrolleret hældning kan få lasten til at forskyde sig med katastrofale følger.

Et af de mest genkendelige mærker på et skibsskrog er Plimsoll-mærket. Dette mærke, opkaldt efter den britiske politiker Samuel Plimsoll, er en cirkel med en vandret linje igennem, som angiver den maksimale dybgang for skibet i sommertiden i saltvand. Ved siden af cirklen er der en 'stige' med forskellige linjer, der angiver de maksimalt tilladte lastelinjer for forskellige vandtyper og årstider (f.eks. ferskvand, tropisk ferskvand, vinter i Nordatlanten).

Sammenligning: Ferskvand vs. Saltvand

En af de vigtigste faktorer, der påvirker dybgangen, er vandets densitet. Saltvand har en højere densitet end ferskvand, hvilket betyder, at det giver mere opdrift. Derfor vil et skib flyde højere (have mindre dybgang) i saltvand end i ferskvand med den samme last.

Hvad er en dybgangsmåling (Draft Survey)?

En dybgangsmåling er en procedure, der bruges til at beregne vægten af den last, der er blevet lastet på eller losset fra et skib. Det er en af de mest anerkendte metoder til at bestemme mængden af bulklast som kul, korn eller malm, hvor det er upraktisk at veje hver enkelt del af lasten.

Princippet bag en dybgangsmåling er Arkimedes' lov: Et flydende legeme fortrænger en mængde væske, hvis vægt er lig med legemets egen vægt. Ved at måle skibets dybgang nøjagtigt kan man ved hjælp af skibets hydrostatiske tabeller (som er unikke for hvert skib) bestemme den volumen vand, skibet fortrænger. Når man kender volumen og vandets densitet på stedet, kan man beregne skibets totale vægt (deplacement).

Proceduren er som følger:

1. En dybgangsmåling udføres, før lastningen begynder, for at bestemme skibets vægt i tom tilstand (plus brændstof, ballastvand etc.).
2. Efter lastningen er afsluttet, udføres endnu en dybgangsmåling for at bestemme skibets nye, fuldt lastede vægt.
3. Forskellen mellem de to vægte er vægten af den last, der er kommet om bord.

Denne metode er yderst præcis, når den udføres korrekt af en kvalificeret landmåler, og den sparer både tid og penge i forhold til andre metoder til vejning af last.

Ofte Stillede Spørgsmål (FAQ)

Hvad er forskellen på dybgang og fribord?

Dybgang og fribord er to sider af samme sag. Dybgang er den del af skibets skrog, der er under vandlinjen, mens fribord er den del, der er over vandlinjen op til det øverste gennemgående dæk. Summen af dybgang og fribord udgør skibets sidehøjde. Et stort fribord er en vigtig sikkerhedsfaktor, da det giver skibet en større reserveopdrift og gør det mere modstandsdygtigt over for bølger.

Hvorfor har skibe dybgangsmærker seks forskellige steder?

De seks aflæsningspunkter (for, midtskibs og agter på både bagbords og styrbords side) giver et komplet billede af, hvordan skibet ligger i vandet. Det gør det muligt at beregne både trim (langskibs hældning) og heel (tværskibs hældning). En korrekt trim og fraværet af utilsigtet hældning er afgørende for skibets stabilitet, brændstofeffektivitet og manøvredygtighed.

Hvordan påvirker vandets densitet et skibs dybgang?

Vandets densitet har en direkte indvirkning på opdriften. Vand med højere densitet (f.eks. koldt saltvand) yder mere opdrift, hvilket får skibet til at flyde højere og dermed have en mindre dybgang. Omvendt vil vand med lavere densitet (f.eks. varmt ferskvand i en flod) yde mindre opdrift, hvilket får skibet til at synke dybere og have en større dybgang. Dette er grunden til, at Plimsoll-mærket har separate lastelinjer for ferskvand og saltvand.

Hvad er Bonjean-kurver?

Bonjean-kurver er et sæt grafer, der er unikke for hvert skib. De viser tværsnitsarealet af den nedsænkede del af skroget ved forskellige dybgange langs hele skibets længde. Disse kurver er et fundamentalt værktøj for skibsarkitekter og bruges til at beregne skibets deplacement, stabilitet og andre hydrostatiske egenskaber under forskellige last- og trimforhold.

Afsluttende betragtninger

Et skibs dybgang er langt mere end blot et tal. Det er en vital indikator for skibets sikkerhed, lastkapacitet og operationelle tilstand. Fra skibsdesignere, der bruger det til at beregne stabilitet, til kaptajner, der navigerer i snævre farvande, og til landmålere, der beregner lastvægt, er en præcis forståelse og overvågning af dybgangen helt fundamental. Ved at respektere de grænser, som dybgangen sætter, sikrer den maritime industri, at skibe kan transportere deres last sikkert og effektivt over verdenshavene, og at samspillet mellem skib og hav forbliver i en sikker og forudsigelig balance.
