Gain Margin i Forstærkere: En Dybdegående Guide

Operationsforstærkere, ofte forkortet til op-amps, er fundamentale byggeklodser i moderne elektronik. De findes i alt fra lydudstyr og sensorer til komplekse computerkredsløb. I en ideel verden ville en operationsforstærker have uendelig forstærkning (gain), uendelig båndbredde og ingen støj. Men i den virkelige verden er disse komponenter underlagt fysiske begrænsninger, der påvirker deres ydeevne. To af de mest kritiske parametre, man skal forstå for at designe stabile og pålidelige kredsløb, er gain margin og frekvensrespons. At have en solid forståelse af disse koncepter er afgørende for at undgå uønskede svingninger og sikre, at et kredsløb opfører sig som forventet under forskellige driftsforhold.

Forståelse af Gain og Decibelskalaen (dB)

Før vi dykker ned i gain margin, er det vigtigt at have en klar forståelse af, hvad 'gain' (forstærkning) er, og hvordan det måles. Gain er simpelthen et mål for, hvor meget en forstærker øger amplituden af et signal. Det er et forhold mellem udgangssignalet og indgangssignalet. For spænding er forstærkningen (Av) givet ved:

Av = Vout / Vin

Da gain kan variere over et enormt spektrum, fra meget små til ekstremt store værdier, er det praktisk at bruge en logaritmisk skala kaldet decibel (dB). Dette gør det lettere at visualisere og arbejde med store tal. For spændingsforstærkning konverteres forholdet til dB ved hjælp af følgende formel:

Av (dB) = 20 * log10(Vout / Vin)

For eksempel betyder en forstærkning på 40 dB, at udgangsspændingen er 100 gange større end indgangsspændingen (fordi 20 * log10(100) = 40). En fordel ved at bruge dB er, at når man kobler flere forstærkertrin i serie, kan man blot lægge deres individuelle dB-værdier sammen for at finde den samlede forstærkning, i stedet for at skulle gange deres forstærkningsforhold.

Open-Loop vs. Closed-Loop Gain

Når man taler om operationsforstærkere, skelner man mellem to typer gain:

• Open-Loop Gain (AOL): Dette er forstærkerens iboende, maksimale forstærkning uden nogen form for feedback. For en typisk op-amp er denne værdi ekstremt høj, ofte 100.000 (100 dB) eller mere ved lave frekvenser. Denne høje forstærkning er dog meget ustabil og afhænger af temperatur og produktionsvariationer.
• Closed-Loop Gain (ACL): I praktiske anvendelser bruges en op-amp næsten altid med en feedback-løkke, hvor en del af udgangssignalet føres tilbage til den inverterende indgang. Dette skaber et 'lukket kredsløb'. Closed-loop gain er den faktiske forstærkning af kredsløbet, og den bestemmes udelukkende af de eksterne komponenter (typisk modstande) i feedback-netværket. Dette gør forstærkningen præcis og forudsigelig.

Den enorme forskel mellem open-loop og closed-loop gain er nøglen til at forstå begrebet gain margin.

Gain Margin: Nøglen til et Stabilt Kredsløb

Gain margin er defineret som forskellen i decibel (dB) mellem forstærkerens open-loop gain og kredsløbets closed-loop gain ved en given frekvens. Det er essentielt en buffer eller en sikkerhedsmargin, der sikrer, at kredsløbet forbliver stabilt og ikke begynder at oscillere (svinge ukontrolleret).

For at forstå hvorfor dette er vigtigt, må vi se på fasen af signalet. Når et signal passerer gennem en forstærker, kan det blive faseforskudt. En negativ feedback-løkke introducerer i sig selv en faseforskydning på -180 grader. Hvis forstærkeren internt tilføjer yderligere -180 graders faseforskydning, bliver den samlede faseforskydning -360 grader (eller 0 grader). Dette betyder, at den negative feedback bliver til positiv feedback, hvilket får kredsløbet til at gå i selvsving. Gain margin er et mål for, hvor langt forstærkningen er fra 1 (0 dB) ved den frekvens, hvor faseforskydningen er -180 grader.

En typisk operationsforstærker er designet til at have et fald i open-loop gain på 6 dB pr. oktav (en fordobling af frekvensen). Denne specifikke hældning sikrer, at den maksimale interne faseforskydning er omkring -90 grader, så længe der er nogen brugbar forstærkning. Med feedback-løkkens -180 grader er den samlede faseforskydning omkring -270 grader, hvilket er langt fra de -360 grader, der kræves for oscillation. Dette gør forstærkeren betingelsesløst stabil.

Hvad er så en god gain margin?

• En gain margin på 40 dB anses for at være tilstrækkelig for de fleste præcisionsapplikationer. Det sikrer, at kredsløbets gain næsten udelukkende bestemmes af de eksterne komponenter, og ikke påvirkes af variationer i op-amp'ens interne transistorer.
• En gain margin på 20 dB er ofte acceptabel for mindre kritiske applikationer.

Hvis der ikke er tilstrækkelig gain margin, vil kredsløbets faktiske forstærkning begynde at afvige fra den teoretisk beregnede værdi, og kredsløbet bliver mere modtageligt for stabilitetsproblemer.

Frekvensrespons og Gain-Båndbredde-Produktet (GBP)

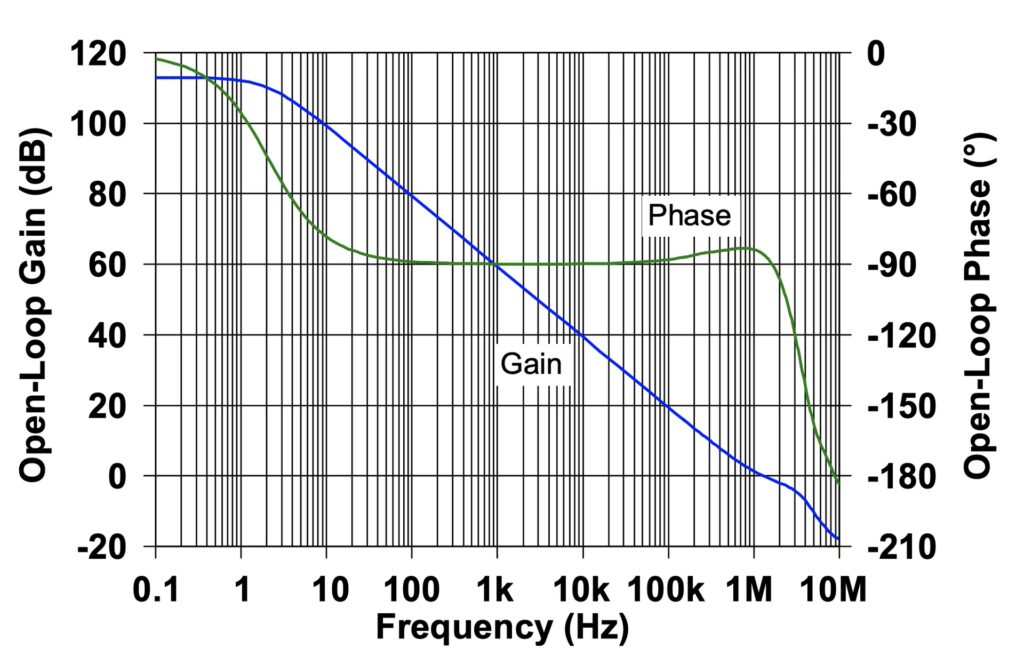

En op-amps open-loop gain er ikke konstant over alle frekvenser. Den er meget høj ved DC (0 Hz) og lave frekvenser, men begynder at falde ved en bestemt frekvens, kendt som cutoff-frekvensen. Dette fald sker typisk med 20 dB pr. dekade (en ti-dobling af frekvensen), hvilket svarer til 6 dB pr. oktav.

Denne opførsel fører til et vigtigt koncept: Gain-Båndbredde-Produktet (GBP eller GBW). For en spændingsfeedback op-amp er produktet af gain og båndbredde konstant. Dette betyder, at der er et trade-off: hvis du konfigurerer kredsløbet til en høj closed-loop gain, vil din båndbredde (det frekvensområde, hvor forstærkningen er konstant) være lav. Omvendt, hvis du har brug for en stor båndbredde, må du nøjes med en lavere gain.

For eksempel, hvis en op-amp har en GBP på 1 MHz:

• Konfigureret med en gain på 100 (40 dB), vil båndbredden være: 1 MHz / 100 = 10 kHz.
• Konfigureret med en gain på 10 (20 dB), vil båndbredden være: 1 MHz / 10 = 100 kHz.
• Konfigureret som en spændingsfølger med en gain på 1 (0 dB), vil båndbredden være 1 MHz. Denne frekvens kaldes også 'Unity Gain Frequency'.

GBP er derfor en afgørende specifikation, når man skal vælge en op-amp til en applikation, der opererer ved høje frekvenser.

Sammenligningstabel: Ideel vs. Reel Operationsforstærker

Ofte Stillede Spørgsmål (OSS)

Hvad er en god gain margin?

For de fleste anvendelser er en gain margin på 40 dB anset for at være robust og sikker, hvilket sikrer høj præcision. En margin på 20 dB kan dog være tilstrækkelig for mindre kritiske applikationer, hvor små afvigelser i gain er acceptable.

Hvorfor falder en forstærkers gain med frekvensen?

Dette skyldes primært interne kompensationskondensatorer, som er indbygget i op-ampen for at sikre stabilitet. Disse kondensatorer begrænser forstærkerens respons ved høje frekvenser, hvilket skaber et kontrolleret fald i gain for at forhindre oscillation. Dette er et bevidst designvalg for at opnå stabilitet.

Hvad betyder det, at en forstærker har 40 dB gain?

En spændingsforstærkning på 40 dB betyder, at udgangsspændingen er 100 gange større end indgangsspændingen. Det er en logaritmisk måde at udtrykke et lineært forstærkningsforhold på 100:1.

Kan jeg øge båndbredden for en forstærker med høj gain?

Ja. I stedet for at bruge en enkelt forstærker med en høj gain (f.eks. 100), kan man kaskadekoble to forstærkere med lavere gain (f.eks. 10 hver). Selvom den samlede gain er den samme (10 x 10 = 100), vil den samlede båndbredde for det kaskadekoblede system være betydeligt højere end for enkelttrinssystemet. Dette er en almindelig teknik til at opnå både høj gain og bred båndbredde.
