Operationsforstærkeren: Hjertet i medicinsk udstyr

I den moderne medicinske verden er vi omgivet af avanceret teknologi, der overvåger vores helbred, stiller diagnoser og endda redder liv. Fra EKG-maskinen, der kortlægger vores hjertes elektriske aktivitet, til den præcise infusionspumpe på hospitalet, er disse apparater afhængige af bittesmå, men utroligt kraftfulde, elektroniske komponenter. En af de mest fundamentale og vigtige af disse er operationsforstærkeren, ofte forkortet til op-amp. Selvom navnet lyder teknisk og fjernt, er forståelsen af dens funktion nøglen til at værdsætte den præcision og pålidelighed, vi forventer af nutidens sundhedspleje. Denne artikel vil afmystificere op-amp'en og forklare, hvorfor denne lille chip er en sand helt i kulissen inden for medicinsk teknologi.

Hvad er en Operationsforstærker helt præcist?

En operationsforstærker er i sin essens en flertrinsforstærker designet til at håndtere elektriske signaler med ekstrem præcision. Forestil dig, at du forsøger at lytte til en meget svag lyd – du ville måske bruge en mikrofon og en forstærker til at gøre lyden hørbar. En op-amp gør noget lignende, men med elektriske signaler. I medicinsk sammenhæng er disse signaler ofte de ekstremt svage elektriske impulser, som vores krop genererer, for eksempel fra hjertet (EKG), hjernen (EEG) eller muskler (EMG). Uden forstærkning ville disse signaler være for svage til at blive målt og analyseret.

Det unikke ved en op-amp er dens meget høje forstærkningsfaktor i "open-loop" tilstand (uden ekstern feedback). En typisk op-amp kan forstærke et signal 100.000 (10⁵) til 1.000.000 (10⁶) gange. Dette er en så enorm forstærkning, at selv den mindste forskel i inputsignal vil få outputtet til at svinge til dets maksimale eller minimale niveau (en tilstand kaldet "mætning"). Dette lyder måske upraktisk, men det er netop denne egenskab, der, når den tæmmes korrekt med en teknik kaldet negativ feedback, gør op-amp'en så utroligt alsidig og stabil.

Konceptet om Virtuel Jord: Nøglen til Præcision

For at en op-amp kan bruges som en kontrollerbar forstærker, skal den operere i sit lineære område, hvor output er en direkte og proportional forstærkning af input. På grund af den ekstremt høje open-loop forstærkning er dette lineære område forsvindende lille. For eksempel, med en forstærkning på 1.000.000 og en maksimal spænding på ±10V, vil op-amp'en kun være lineær for inputsignaler mellem ±10 mikrovolt (10V / 1.000.000). Dette er upraktisk for de fleste anvendelser.

Løsningen er negativ feedback. Her tages en del af udgangssignalet og føres tilbage til den inverterende indgang. Dette skaber et selvregulerende system, der drastisk reducerer den samlede forstærkning til et forudsigeligt og stabilt niveau. Det er i denne konfiguration, at et fascinerende fænomen opstår: virtuel jord.

En op-amp har to indgange: en ikke-inverterende (+) og en inverterende (-). Den forstærker forskellen mellem disse to indgange. Når negativ feedback anvendes, vil op-amp'en gøre alt for at holde spændingsforskellen mellem de to indgange på næsten nul. Hvis vi forbinder den ikke-inverterende (+) indgang til jord (0 volt), vil feedback-kredsløbet tvinge den inverterende (-) indgang til også at have 0 volt. Selvom den inverterende indgang ikke er fysisk forbundet til jord, opfører den sig, som om den var. Den er en "virtuel jord". Dette princip er fundamentalt for mange op-amp kredsløb, da det skaber et stabilt referencepunkt og forenkler analysen af kredsløbet markant. I medicinsk udstyr betyder denne stabilitet, at målingerne er pålidelige og ikke påvirkes af små udsving i systemet.

Den Inverterende Op-Amp: Et Praktisk Eksempel

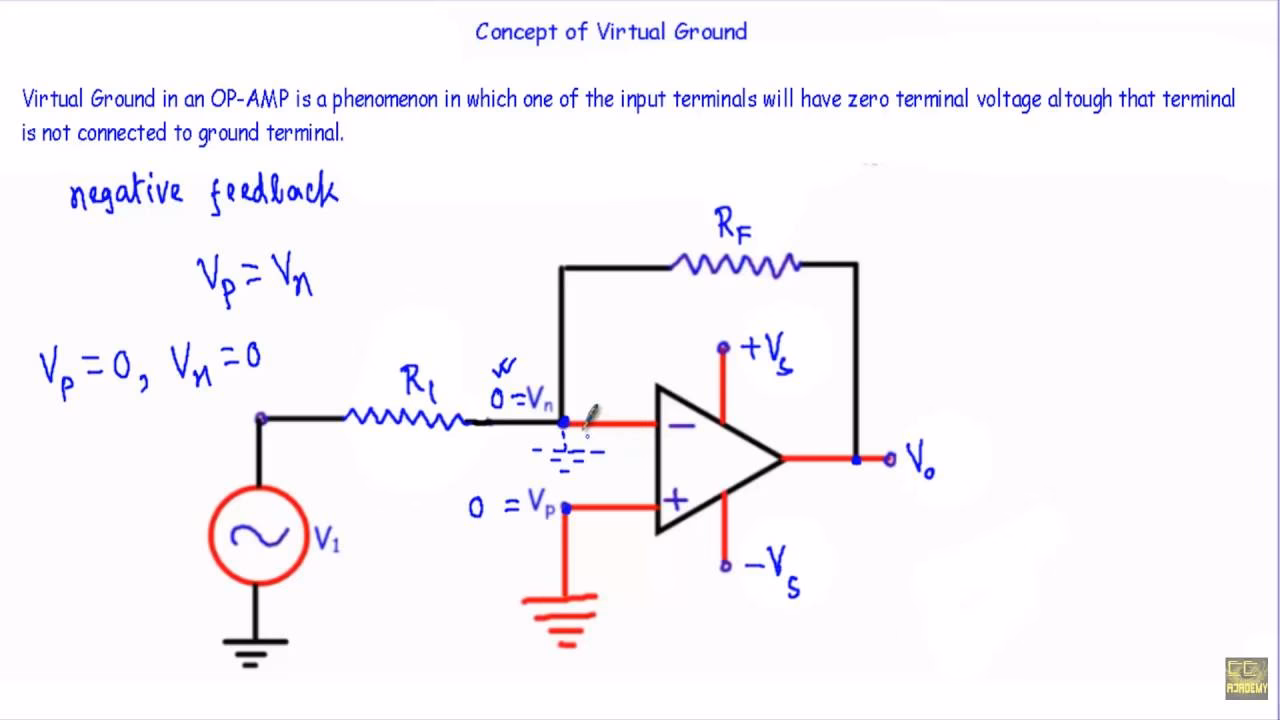

En af de mest almindelige konfigurationer er den inverterende op-amp. Her tilføres inputsignalet gennem en modstand (R1) til den inverterende (-) indgang. En feedback-modstand (Rf) forbinder udgangen tilbage til den samme inverterende indgang. Den ikke-inverterende (+) indgang er forbundet direkte til jord.

På grund af princippet om virtuel jord, vil spændingen ved den inverterende indgang være 0 volt. Da en ideel op-amp ikke trækker nogen strøm ind i sine indgange, må al den strøm, der løber gennem inputmodstanden R1, også løbe videre gennem feedback-modstanden Rf. Ved hjælp af Ohms lov kan vi udlede forholdet mellem input og output:

Strøm gennem R1 = (Vin - 0V) / R1

Strøm gennem Rf = (0V - Vo) / Rf

Da de to strømme er ens, får vi:

Vin / R1 = -Vo / Rf

Ved at omarrangere ligningen finder vi udtrykket for forstærkningen:

Vo = -(Rf / R1) * Vin

Dette resultat er utroligt elegant. Det viser, at forstærkningen af kredsløbet ikke længere afhænger af op-amp'ens enorme og upræcise interne forstærkning, men udelukkende af forholdet mellem to eksterne modstande (Rf og R1). Ved at vælge præcise værdier for disse modstande kan ingeniører designe en forstærker med en meget specifik og stabil forstærkning, f.eks. præcis 10 gange eller 100 gange. Minustegnet indikerer, at udgangssignalet er en inverteret (spejlvendt) version af indgangssignalet. Denne forudsigelighed er altafgørende, når man skal forstærke et EKG-signal, hvor en præcis gengivelse af signalets form og amplitude er vital for en korrekt diagnose.

Sammenligning mellem Ideel og Praktisk Op-Amp

Selvom det ideelle op-amp koncept er en fantastisk model til at forstå kredsløbene, er det vigtigt at kende forskellene til virkelige, praktiske op-amps, især i følsomme medicinske anvendelser.

Ofte Stillede Spørgsmål

Skal jeg som patient bekymre mig om typen af op-amp i mit medicinske udstyr?

Nej, absolut ikke. Valget og implementeringen af komponenter som op-amps er en højt specialiseret opgave for medicinske ingeniører. Det vigtige for patienter og sundhedspersonale er, at udstyret er godkendt af relevante myndigheder (som f.eks. Lægemiddelstyrelsen), og at det bliver regelmæssigt kalibreret og vedligeholdt for at sikre nøjagtighed og sikkerhed.

Hvorfor er det vigtigt, at signalet fra mit hjerte ikke bliver forvrænget?

Et EKG-signal indeholder en masse information i sin specifikke form – de forskellige toppe og dale (P, Q, R, S, T-takker) fortæller lægen om forskellige faser af dit hjerteslag. Hvis forstærkeren forvrængede signalet, f.eks. ved at gøre en top spidsere eller en dal fladere, end den i virkeligheden er, kunne det føre til en forkert diagnose. Op-amp'ens præcision sikrer en trofast gengivelse af det oprindelige biologiske signal.

Findes der andre op-amp konfigurationer end den inverterende?

Ja, der findes mange. En anden meget almindelig type er den ikke-inverterende forstærker, hvor output er i fase med input. Der findes også konfigurationer, der kan addere eller subtrahere signaler, integrere dem over tid eller differentiere dem. Denne alsidighed gør op-amp'en til en slags elektronisk schweizerkniv for ingeniører, der designer medicinsk udstyr.

Selvom vi sjældent tænker over det, er vores moderne sundhedssystem bygget på et fundament af avanceret elektronik. Operationsforstærkeren er et lysende eksempel på en komponent, der, trods sin lille størrelse og tekniske natur, spiller en uundværlig rolle. Ved at levere stabil, præcis og pålidelig forstærkning af kroppens svage signaler, danner den broen mellem biologi og digital analyse, hvilket giver læger de værktøjer, de har brug for til at passe på os. Næste gang du ser et medicinsk apparat i aktion, kan du sende en venlig tanke til den ydmyge op-amp, der arbejder utrætteligt indeni.
