Forstå Operationsforstærkere (Op-Amps) Fuldt Ud

Operationsforstærkeren, ofte forkortet til op-amp, er en af de mest alsidige og fundamentale byggeklodser i moderne analog elektronik. På overfladen kan det virke som en kompleks komponent, men med en grundlæggende forståelse af dens struktur og principper, åbner der sig en verden af muligheder. Denne artikel vil guide dig igennem, hvad en op-amp er, hvordan den fungerer, dens ideelle karakteristika, og hvordan den anvendes i praksis. Fra simple forstærkere til komplekse signalbehandlingskredsløb, er op-amp'en en uundværlig del af ingeniørens værktøjskasse.

Hvad er en Operationsforstærker IC?

En operationsforstærker er en integreret kreds (IC), der fungerer som en spændingsforstærker med meget høj forstærkning. Den er designet til at udføre matematiske operationer som addition, subtraktion, integration og differentiering, hvilket er oprindelsen til navnet 'operationsforstærker'. I dag findes der tusindvis af forskellige op-amp IC'er, hver med specialiserede egenskaber, men de deler alle en fælles grundlæggende arkitektur og funktionsprincip. Kernen i en op-amp er en differentialforstærker, som forstærker forskellen mellem to indgangsspændinger.

Op-amp'ens Interne Opbygning: Et Blokdiagram

For at forstå, hvordan en op-amp kan opnå sin utroligt høje forstærkning, er det nyttigt at se på dens interne struktur, som typisk er opdelt i fire hovedtrin:

• Indgangstrin: Dette er hjertet af op-amp'en. Det består af en dobbelt-input, balanceret-output differentialforstærker. Dette trin er ansvarligt for det meste af spændingsforstærkningen og definerer den høje indgangsimpedans, som er et af op-amp'ens kendetegn. Den forstærker udelukkende forskellen mellem de to indgangssignaler.
• Mellemtrin: Outputtet fra indgangstrinnet føres videre til mellemtrinnet, som ofte er en anden differentialforstærker. Dets formål er at give yderligere spændingsforstærkning.
• Niveauskiftningstrin: Da de foregående trin er direkte koblede, kan DC-spændingsniveauet ved udgangen af mellemtrinnet være betydeligt over nul volt (jord). Niveauskiftningstrinnet, ofte realiseret med en transistor, justerer dette DC-niveau ned til nul volt i forhold til jord, så udgangssignalet er centreret korrekt.
• Udgangstrin: Det sidste trin er typisk en push-pull komplementær forstærker. Dets primære opgave er ikke at give yderligere spændingsforstærkning, men derimod at give strømforstærkning. Det sikrer, at op-amp'en har en lav udgangsresistans, så den kan drive en belastning uden at spændingsniveauet falder markant.

Funktionsprincip: Open-Loop og Closed-Loop

En op-amp har to primære driftstilstande, som bestemmes af, om der er en tilbagekobling (feedback) fra udgangen til indgangen.

Open-Loop Drift

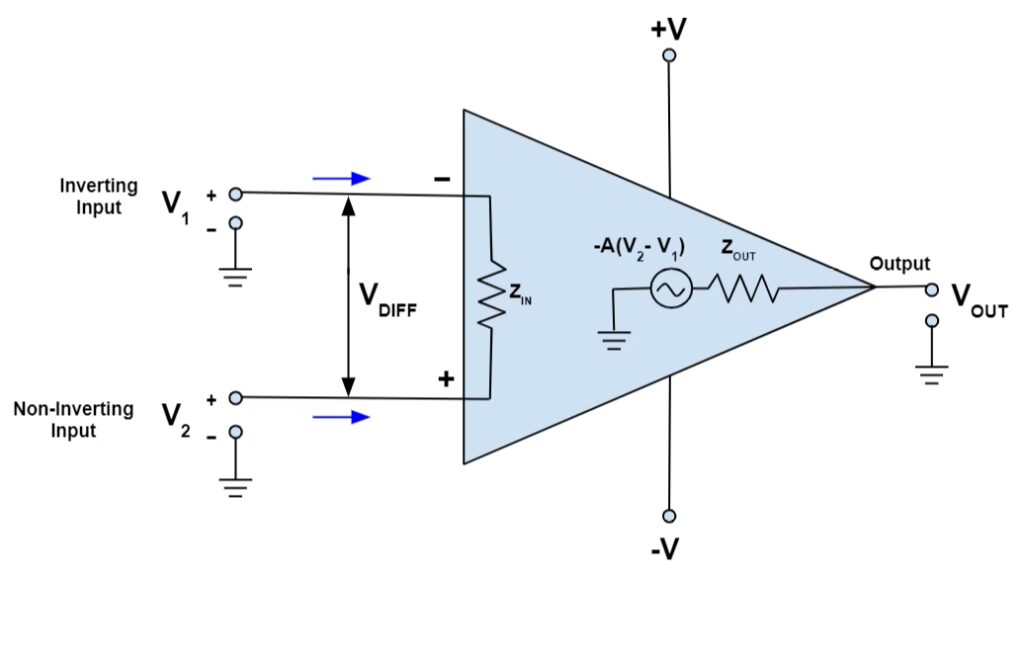

I open-loop tilstand er der ingen forbindelse mellem udgangen og indgangene. Op-amp'en forstærker simpelthen forskellen mellem spændingen på den ikke-inverterende indgang (V1) og den inverterende indgang (V2) med sin fulde, meget høje open-loop forstærkning (A_open_loop). Udgangsspændingen (V_out) er givet ved:

V_out = A_open_loop * (V1 - V2)

Da A_open_loop er ekstremt høj (ofte over 100.000), vil selv en mikroskopisk forskel mellem V1 og V2 få udgangen til at svinge til enten den positive eller negative forsyningsspænding. Dette gør open-loop konfigurationen nyttig som en komparator, der sammenligner to spændinger, men uegnet til lineær forstærkning.

Closed-Loop Drift

For at kontrollere den massive forstærkning og gøre op-amp'en anvendelig til lineære applikationer, anvendes feedback. Dette indebærer at føre en del af udgangssignalet tilbage til en af indgangene. Der findes to typer:

• Positiv Feedback: Udgangen føres tilbage til den ikke-inverterende (+) indgang. Dette forstærker afvigelser og bruges typisk i oscillatorer og kredsløb, der skal låse i en bestemt tilstand (f.eks. en Schmitt-trigger).
• Negativ Feedback: Udgangen føres tilbage til den inverterende (-) indgang. Dette virker stabiliserende. Hvis udgangsspændingen stiger, vil spændingen på den inverterende indgang også stige, hvilket reducerer forskellen mellem indgangene og dermed modvirker den oprindelige stigning i udgangen. Dette princip er fundamentalt for næsten alle forstærkerapplikationer og tillader præcis kontrol over kredsløbets samlede forstærkning.

Den Ideelle Operationsforstærker

For at forenkle analysen af op-amp kredsløb, arbejder man ofte med en model af en 'ideel' op-amp. Selvom den ikke findes i virkeligheden, er moderne op-amps så tæt på idealet, at modellen er yderst nyttig. Her er en sammenligning mellem en ideel og en typisk, virkelig op-amp.

Typiske Anvendelser af Op-Amps

Takket være negativ feedback kan op-amps konfigureres til at udføre mange forskellige opgaver. Her er tre af de mest almindelige grundkoblinger:

Inverterende Forstærker

I denne konfiguration påføres indgangssignalet den inverterende indgang (-) gennem en modstand, mens den ikke-inverterende indgang (+) er forbundet til jord. En feedback-modstand forbinder udgangen tilbage til den inverterende indgang. Forstærkningen er bestemt udelukkende af forholdet mellem de to modstande og er negativ, hvilket betyder, at udgangssignalet er i modfase med indgangssignalet.

Ikke-Inverterende Forstærker

Her påføres indgangssignalet den ikke-inverterende indgang (+). Feedback-netværket, som består af to modstande, er identisk med den inverterende forstærker, men det er forbundet til den inverterende indgang. Forstærkningen er altid større end eller lig med 1 og er positiv, så udgangssignalet er i fase med indgangssignalet.

Spændingsfølger (Voltage Follower)

Dette er en specialtilfælde af den ikke-inverterende forstærker, hvor forstærkningen er præcis 1. Den opnås ved at forbinde udgangen direkte til den inverterende indgang. Kredsløbet forstærker ikke spændingen, men det har en meget høj indgangsimpedans og en meget lav udgangsimpedans. Det bruges derfor som en buffer til at isolere en signalkilde fra en belastning, der ellers ville trække for meget strøm.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den primære funktion af en operationsforstærker?

Den primære funktion er at forstærke spændingsforskellen mellem dens to indgange med en meget høj forstærkningsfaktor. Ved at bruge eksterne komponenter (primært modstande og kondensatorer) i et feedback-netværk, kan denne høje forstærkning tæmmes og bruges til at skabe en bred vifte af analoge kredsløb.

Hvorfor er negativ feedback så vigtig?

Negativ feedback er afgørende, fordi det stabiliserer op-amp'ens funktion. Det reducerer den samlede forstærkning til et præcist, kontrollerbart niveau, der bestemmes af de eksterne komponenter, ikke af op-amp'ens egen, ofte variable, open-loop forstærkning. Det forbedrer også linearitet, båndbredde og reducerer forvrængning.

Findes den 'ideelle' op-amp i virkeligheden?

Nej, den ideelle op-amp er en teoretisk model. Virkelige op-amps har begrænsninger som endelig forstærkning, endelig indgangsimpedans, en vis udgangsimpedans, og begrænset båndbredde og slew rate. Dog er moderne komponenter så gode, at den ideelle model giver meget præcise resultater i de fleste analyser.

Konklusion

Operationsforstærkeren er en bemærkelsesværdig alsidig og kraftfuld komponent. Fra dens interne struktur med flere forstærkertrin til dens opførsel i open-loop og closed-loop konfigurationer, giver den ingeniører og hobbyister mulighed for at designe præcise og stabile analoge kredsløb. Ved at forstå de grundlæggende principper for differentialforstærkning, feedback og de ideelle karakteristika, kan man effektivt analysere og konstruere kredsløb som forstærkere, filtre, oscillatorer og meget mere, hvilket cementerer op-amp'ens status som en hjørnesten i elektronik.
