Operationsforstærkeren: Symbol og Funktion

En operationsforstærker, ofte forkortet til op-amp, er en af de mest fundamentale og alsidige byggeklodser i moderne analog elektronik. Navnet 'operationsforstærker' stammer fra dens oprindelige anvendelse i analoge computere, hvor den blev brugt til at udføre matematiske operationer som addition, subtraktion, integration og differentiering. I dag findes den i et utal af applikationer, fra simple lydforstærkere til komplekse kontrolsystemer og signalbehandlingskredsløb. Selvom den internt er et komplekst kredsløb bestående af mange transistorer, modstande og kondensatorer, behandles den i praksis som en enkelt komponent med veldefinerede egenskaber. Denne artikel vil guide dig igennem forståelsen af dens symbol, dens karakteristika og dens grundlæggende funktion.

Afkodning af Op-Amp Symbolet

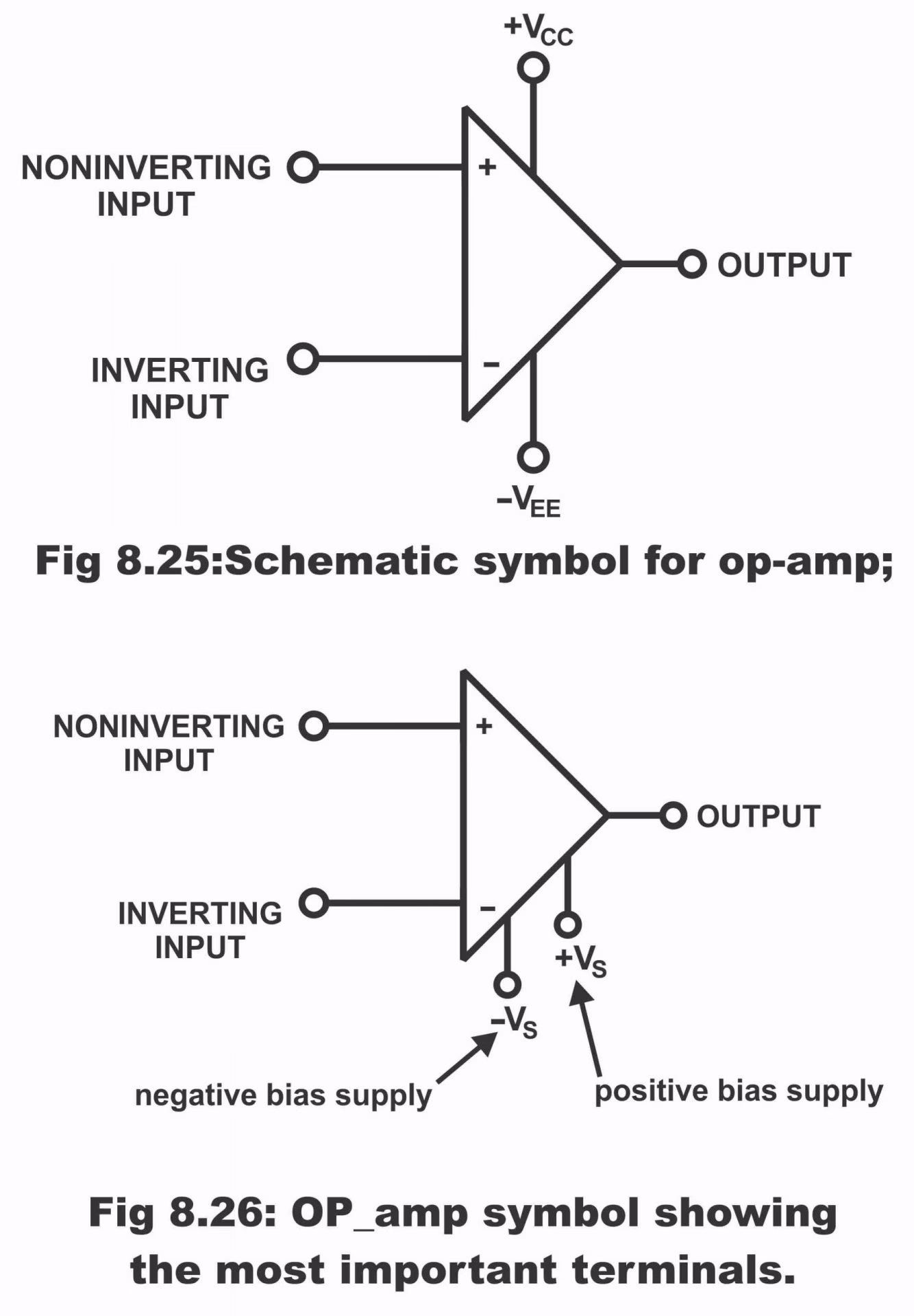

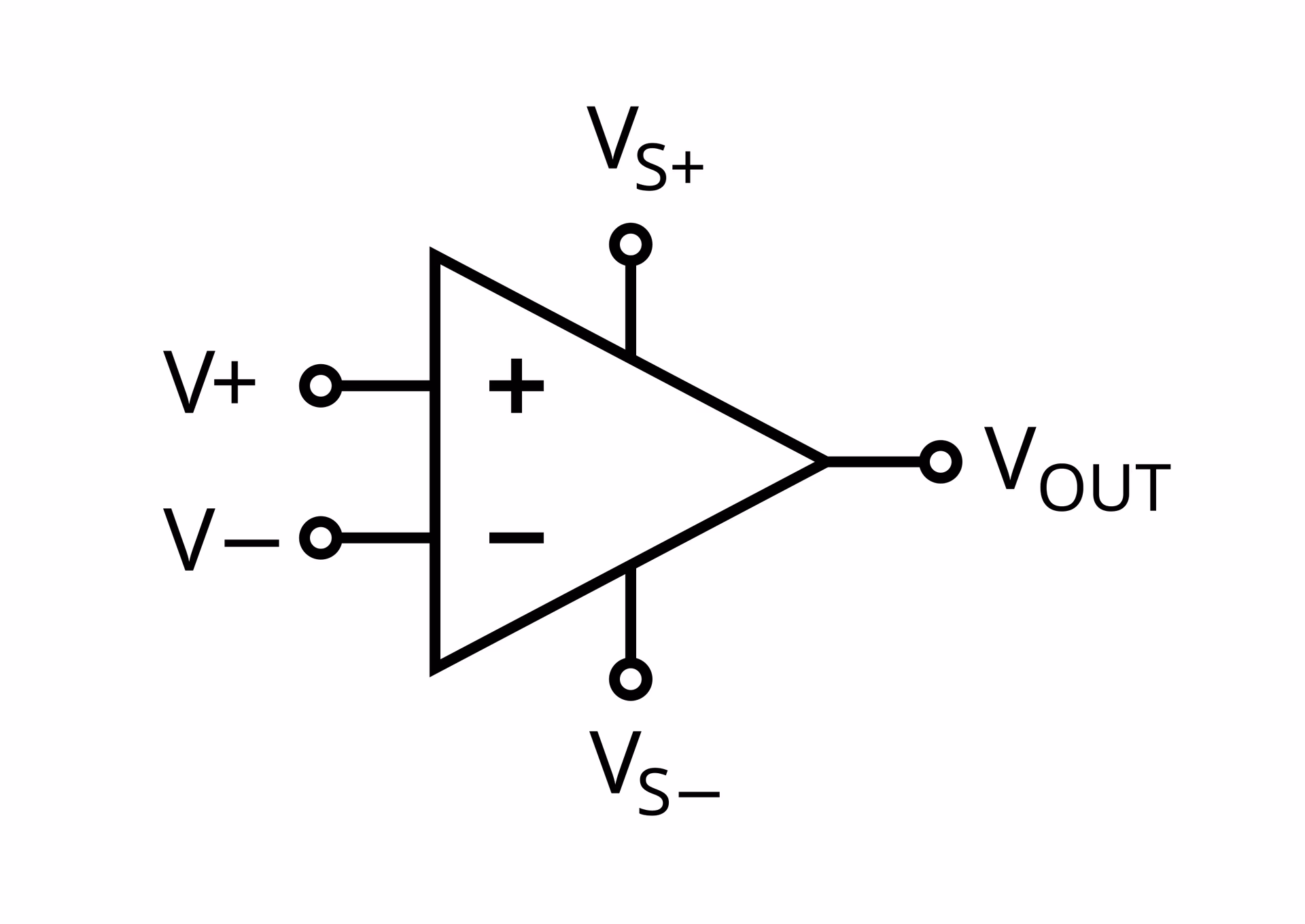

For at kunne arbejde med operationsforstærkere er det afgørende at forstå dens skematiske symbol. Symbolet er en trekant, der peger i signalets retning, fra input til output. En op-amp har som minimum fem essentielle terminaler, selvom strømforsyningsterminalerne ofte udelades i skematiske diagrammer for at gøre dem mere overskuelige.

• Den Inverterende Indgang (-): Dette er en af de to indgange. Et signal, der påføres her, vil blive forstærket og fasevendt 180 grader ved udgangen. Hvis et positivt stigende signal påføres her, vil udgangen svinge negativt.
• Den Ikke-inverterende Indgang (+): Dette er den anden indgang. Et signal påført her vil blive forstærket, men vil bevare sin oprindelige fase ved udgangen. Et positivt stigende signal her resulterer i et positivt stigende signal på udgangen.
• Udgangen (Vout): Her leveres det forstærkede signal. En op-amp har typisk én enkelt udgang.
• Positiv Strømforsyning (+Vcc eller +Vs): Denne terminal skal forbindes til en positiv jævnspænding.
• Negativ Strømforsyning (-Vee eller -Vs): Denne terminal skal forbindes til en negativ jævnspænding. Den dobbelte strømforsyning gør det muligt for udgangsspændingen at svinge både positivt og negativt i forhold til et fælles jordpunkt (0V).

Det er vigtigt at understrege, at plus- og minustegnene på indgangene ikke indikerer, hvilken polaritet af spænding der skal påføres. De refererer udelukkende til faseforholdet mellem indgang og udgang. En op-amp forstærker i virkeligheden spændingsforskellen mellem de to indgange (V+ - V-).

Den Ideelle vs. Den Praktiske Operationsforstærker

For at forenkle analysen af kredsløb, der indeholder op-amps, opererer man ofte med en 'ideel' model. En ideel op-amp har en række teoretiske egenskaber, som praktiske op-amps stræber efter at opnå. At kende forskellene er nøglen til at designe robuste og velfungerende kredsløb.

Sammenligningstabel: Ideel vs. Praktisk Op-Amp

Selvom ingen praktisk op-amp er perfekt, er deres egenskaber så tæt på det ideelle, at den ideelle model er et ekstremt nyttigt værktøj til indledende kredsløbsdesign. De praktiske begrænsninger bliver først vigtige i højfrekvente eller højpræcisionsapplikationer.

Grundlæggende Funktionsprincipper

En op-amps adfærd bestemmes i høj grad af, hvordan den er konfigureret, især om den opererer i 'open-loop' eller 'closed-loop'.

Open-Loop Drift

I en open-loop konfiguration er der ingen forbindelse fra udgangen tilbage til nogen af indgangene. Udgangsspændingen er simpelthen differensspændingen mellem indgangene (V+ - V-) ganget med den meget høje open-loop forstærkning (AOL).
Vout = AOL * (V+ - V-)
Da AOL er enorm, vil selv en mikroskopisk forskel mellem V+ og V- få udgangen til at svinge til sin maksimale eller minimale værdi, begrænset af strømforsyningsspændingerne. Dette kaldes mætning (saturation). I denne tilstand fungerer op-ampen effektivt som en komparator, der sammenligner de to indgangsspændinger.

Closed-Loop Drift og Negativ Feedback

For at bruge en op-amp som en lineær forstærker med en kontrolleret og stabil forstærkning, anvendes næsten altid negativ feedback. Dette indebærer at føre en del af udgangssignalet tilbage til den inverterende indgang (-). Denne feedback 'modarbejder' den oprindelige ændring og stabiliserer kredsløbet.

Når negativ feedback anvendes, opstår et fænomen kendt som en virtuelt kortslutning. På grund af den ekstremt høje forstærkning vil op-ampen gøre alt, hvad den kan, for at tvinge spændingsforskellen mellem sine to indgange til at være nul. Dette betyder, at spændingen på den inverterende indgang (V-) vil følge spændingen på den ikke-inverterende indgang (V+) meget tæt. Det er 'virtuelt', fordi der ikke er nogen fysisk forbindelse mellem de to terminaler. Denne antagelse (V+ = V-) er fundamentet for analysen af næsten alle op-amp kredsløb med negativ feedback.

Vigtige Karakteristika og Parametre

Udover de allerede nævnte egenskaber er der et par andre parametre, der er vigtige for at forstå en op-amps ydeevne.

• Slew Rate: Dette er den maksimale hastighed, hvormed udgangsspændingen kan ændre sig. Den måles i volt per mikrosekund (V/µs). En begrænset slew rate kan forvrænge hurtige, store signaler (f.eks. en firkantbølge) ved at omdanne de stejle kanter til skråninger.
• Common Mode Rejection Ratio (CMRR): Dette er et mål for op-ampens evne til at undertrykke støj eller signaler, der er fælles for begge indgange. En høj CMRR er ønskelig, da det betyder, at forstærkeren primært reagerer på differenssignalet og ignorerer uønsket støj, der ofte påvirker begge indgangsledninger samtidigt.
• Input Offset Spænding og Strøm: I en ideel op-amp er udgangen 0V, når begge indgange er 0V. I praksis forårsager små ubalancer i det interne kredsløb en lille offset-spænding. Input offset spænding er den spænding, der skal påføres mellem indgangene for at tvinge udgangen til præcis 0V.

Ofte Stillede Spørgsmål (FAQ)

Hvorfor kaldes det en 'operationsforstærker'?

Navnet stammer fra dens oprindelige brug i analoge computere i 1940'erne og 50'erne. Her blev de konfigureret i kredsløb til at udføre matematiske 'operationer' som addition, subtraktion, integration og differentiering, hvilket var essentielt for at løse komplekse differentialligninger.

Hvad betyder '+' og '-' tegnene på symbolet?

De indikerer faseforholdet, ikke den påkrævede spændingspolaritet. '+' er den ikke-inverterende indgang, hvilket betyder, at udgangssignalet er i fase med indgangssignalet. '-' er den inverterende indgang, hvor udgangssignalet er 180 grader faseforskudt (inverteret) i forhold til indgangssignalet.

Hvorfor har en op-amp brug for to strømforsyninger?

Den dobbelte (bipolære) strømforsyning (f.eks. +15V og -15V) etablerer et 0V referencepunkt (jord). Dette gør det muligt for udgangsspændingen at svinge både positivt og negativt i forhold til jord. Dette er afgørende for at kunne forstærke vekselstrømssignaler (som lyd) uden at klippe den negative del af signalet af.

Hvad er den mest almindelige op-amp IC?

Den klassiske µA741 er en af de mest kendte og historisk betydningsfulde op-amps. Den er stadig i produktion og bruges ofte i undervisningssammenhænge. Dog findes der i dag utallige moderne op-amps med langt bedre ydeevne (højere hastighed, lavere støj, lavere strømforbrug etc.), som anvendes i professionelle designs.
