Forstå Negativ Feedback i Op-Amps: En Guide

Operationsforstærkere, ofte blot kaldet op-amps, er en af de mest alsidige og fundamentale byggeklodser i analog elektronik. Deres evne til at udføre matematiske operationer som addition, subtraktion, integration og især forstærkning gør dem uundværlige. Hemmeligheden bag deres præcision og stabilitet ligger i et kraftfuldt koncept kendt som feedback. Specifikt er det negativ feedback, der omdanner en teoretisk ustabil komponent med næsten uendelig forstærkning til en pålidelig og forudsigelig del af et kredsløb. I denne artikel vil vi udforske, hvad negativ feedback er, hvordan det fungerer, og hvorfor det er så afgørende for design af elektroniske kredsløb.

Hvad er Feedback i Elektronik?

Feedback er et begreb, der strækker sig langt ud over elektronikken. Tænk på at prøve at røre dine pegefingre sammen med lukkede øjne. Det er svært, fordi du har brudt den feedback-løkke, din hjerne normalt bruger (synet) til at justere dine bevægelser. I elektronik er princippet det samme: En del af udgangssignalet fra en enhed føres tilbage til dens indgang for at regulere og kontrollere dens opførsel. Denne proces skaber et selvregulerende system, der kan opnå en stabil ligevægt.

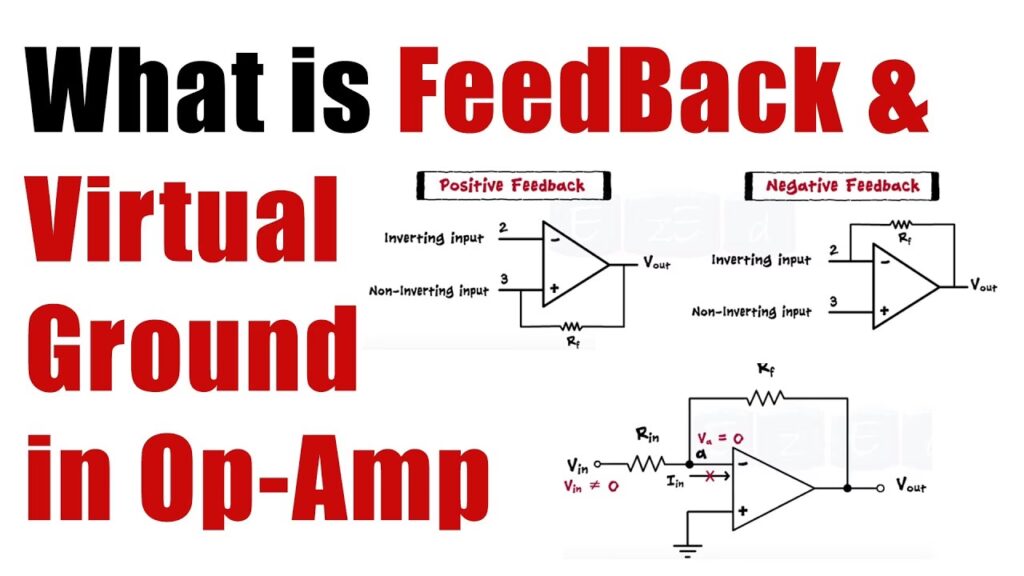

Der findes to primære typer af feedback:

• Negativ Feedback: Her bliver en del af udgangssignalet trukket fra indgangssignalet. Dette virker stabiliserende og er grundlaget for de fleste forstærkerkredsløb. Det reducerer den samlede forstærkning, men giver til gengæld kontrol, linearitet og forbedret ydeevne.
• Positiv Feedback: Her bliver en del af udgangssignalet lagt til indgangssignalet. Dette virker destabiliserende og fører ofte til, at udgangen "låses" i en af sine yderpositioner (f.eks. positiv eller negativ forsyningsspænding) eller skaber oscillationer. Dette bruges i komparatorer (som Schmitt-triggere) og oscillatorer.

Denne artikel fokuserer udelukkende på den negative feedback, som er hjørnestenen i lineære op-amp applikationer.

Den Generelle Model for Negativ Feedback

For at forstå, hvordan negativ feedback fungerer matematisk, kan vi se på en generel model for et feedback-system. Systemet består af to hoveddele:

1. Forstærkeren (A): Dette er selve op-amp'en, som har en meget høj "åben-sløjfe forstærkning" (Open-Loop Gain). Denne forstærkning er ofte over 100.000, men den er upræcis og kan variere med temperatur og fra enhed til enhed.
2. Feedback-netværket (β): Dette er typisk et netværk af passive komponenter (oftest modstande), der tager en brøkdel af udgangssignalet og sender det tilbage til den inverterende indgang. Denne feedbackfaktor (β) er den andel af outputtet, der føres tilbage.

I et negativt feedback-system bliver det tilbageførte signal (β * Vout) trukket fra det oprindelige indgangssignal (Vin). Differencen bliver så forstærket af forstærkeren (A). Dette tvinger systemet mod en ligevægt, hvor spændingsforskellen mellem op-amp'ens to indgange er næsten nul. Den samlede forstærkning af systemet med feedback, kendt som "lukket-sløjfe forstærkning" (Closed-Loop Gain, G_CL), kan udtrykkes med følgende formel:

G_CL = A / (1 + Aβ)

Da A er ekstremt stor, bliver termen Aβ meget større end 1. Derfor kan formlen simplificeres til:

G_CL ≈ A / Aβ = 1 / β

Dette er et utroligt vigtigt resultat! Det viser, at den samlede forstærkning af kredsløbet ikke længere afhænger af den upræcise og variable åben-sløjfe forstærkning A, men i stedet næsten udelukkende af feedback-faktoren β. Da β typisk bestemmes af stabile og præcise eksterne modstande, kan vi designe forstærkere med en meget præcis og forudsigelig forstærkning.

Fordelene ved Negativ Feedback

Brugen af negativ feedback giver en række markante fordele, der er essentielle for design af højtydende analoge kredsløb. Vi bytter den rå, ukontrollerede forstærkning for kontrol og forudsigelighed.

1. Forbedret Forstærkningsstabilitet

Som vist i formlen ovenfor, gør negativ feedback den samlede forstærkning stort set uafhængig af op-amp'ens interne forstærkning. Lad os tage et eksempel: Antag en op-amp har en åben-sløjfe forstærkning (A) på 100.000. Vi designer et feedback-netværk til at give en lukket-sløjfe forstærkning på 10. Dette betyder, at β = 1/10 = 0.1. Hvis temperaturen ændrer sig og A falder med 20% til 80.000, hvad sker der så med G_CL?

• Oprindelig G_CL: 100.000 / (1 + 100.000 * 0.1) = 9.999
• Ny G_CL: 80.000 / (1 + 80.000 * 0.1) = 9.99875

Selvom den interne forstærkning faldt med 20.000, ændrede den endelige forstærkning sig kun med ca. 0.004%. Dette demonstrerer den utrolige stabilitet, som negativ feedback giver.

2. Udvidet Båndbredde

En op-amps åben-sløjfe forstærkning er ikke konstant over alle frekvenser. Den er meget høj ved lave frekvenser (DC) og falder derefter, typisk med 20 dB pr. dekade, efter en meget lav grænsefrekvens. Dette begrænser op-amp'ens brugbarhed ved højere frekvenser, når den bruges uden feedback.

Negativ feedback ændrer dette dramatisk. Der findes et koncept kaldet Gain-Bandwidth Product (GBW), som er en konstant for en given op-amp. Dette produkt er lig med forstærkningen gange båndbredden. Ved at anvende negativ feedback reducerer vi forstærkningen, og som en direkte konsekvens øges båndbredden med den samme faktor. Faktisk forøges båndbredden med faktoren (1 + Aβ).

Hvis en op-amp har en GBW på 1 MHz, betyder det, at:

• Ved en forstærkning på 100, vil båndbredden være 10 kHz (100 * 10.000 = 1 MHz).
• Ved en forstærkning på 10, vil båndbredden være 100 kHz (10 * 100.000 = 1 MHz).
• Ved en forstærkning på 1 (en buffer), vil båndbredden være 1 MHz (1 * 1.000.000 = 1 MHz).

Vi bytter altså forstærkning for båndbredde, hvilket gør det muligt at bruge op-amps i et meget bredere frekvensområde.

3. Reduktion af Forvrængning og Støj

Negativ feedback hjælper også med at reducere forvrængning og støj, der genereres internt i op-amp'en. Enhver uønsket forvrængning i udgangssignalet bliver også ført tilbage gennem feedback-netværket, inverteret, og trukket fra indgangen. Dette skaber et korrigerende signal, der modvirker den oprindelige forvrængning, hvilket resulterer i et renere udgangssignal.

Sammenligningstabel: Negativ vs. Positiv Feedback

For at give et klart overblik er her en sammenligning af de to typer feedback.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den primære funktion af negativ feedback i en op-amp?

Den primære funktion er at stabilisere kredsløbet. Det omdanner en op-amp fra en komponent med ekstremt høj og upålidelig forstærkning til en forudsigelig forstærker, hvis opførsel bestemmes af præcise eksterne komponenter.

Hvorfor kaldes det "negativ" feedback?

Det kaldes negativt, fordi den del af udgangssignalet, der føres tilbage til indgangen, er i modfase med det oprindelige indgangssignal. Det kobles til den inverterende (-) indgang, hvilket betyder, at det effektivt bliver trukket fra indgangssignalet, hvilket modvirker ændringer og skaber balance.

Reducerer negativ feedback altid den samlede forstærkning?

Ja. Den lukkede sløjfes forstærkning vil altid være betydeligt lavere end op-amp'ens teoretiske åbne sløjfe-forstærkning. Dette er selve byttehandlen: vi ofrer en ubrugelig høj forstærkning for at opnå kontrol, stabilitet og en række andre forbedringer af ydeevnen.

Kan en op-amp fungere uden feedback?

Ja, en op-amp kan fungere uden feedback i en konfiguration kaldet "åben sløjfe". I denne tilstand fungerer den som en komparator. Den sammenligner spændingerne på sine to indgange og svinger sin udgang til enten den positive eller negative forsyningsspænding, afhængigt af hvilken indgangsspænding der er højest. Den er dog ubrugelig som en lineær forstærker i denne tilstand.

Konklusion

Negativ feedback er ikke bare en valgfri tilføjelse til et op-amp kredsløb; det er den fundamentale teknik, der gør dem så utroligt nyttige. Ved at føre en brøkdel af udgangen tilbage til den inverterende indgang tæmmes den voldsomme åben-sløjfe forstærkning og omdannes til et præcist, stabilt og pålideligt system. Fordelene, herunder forudsigelig forstærkning, øget båndbredde, forbedret linearitet og reduceret forvrængning, er grunden til, at negativ feedback anvendes i langt de fleste lineære analoge applikationer, fra simple audioforstærkere til komplekse instrumenterings- og filterkredsløb.
