Hvad er en Høj Inputimpedans Op-amp?

Operationsforstærkere, ofte blot kaldet op-amps, er fundamentale byggeklodser i moderne elektronisk design. Deres alsidighed gør dem uundværlige i alt fra lydudstyr til præcisionsinstrumenter. En af de mest kritiske parametre, der definerer en op-amps ydeevne, er dens inputimpedans. At forstå dette koncept er nøglen til at designe stabile og effektive kredsløb. Inputimpedans er i bund og grund et mål for, hvor meget et kredsløb modstår strømflow fra en signalkilde, der er tilsluttet dets input. For en ideel op-amp er denne værdi uendelig, hvilket betyder, at den slet ikke trækker strøm fra signalkilden. I virkeligheden er dette ikke muligt, men moderne op-amps opnår ekstremt høje værdier, hvilket er afgørende for deres funktion.

Hvorfor er Høj Inputimpedans så Vigtig?

En høj inputimpedans er ikke blot en teknisk detalje på et datablad; det er en fundamental egenskab, der muliggør præcis signalbehandling. Der er flere grunde til, at dette er så ønskværdigt:

• Minimering af Belastning: Den primære fordel er at undgå at "belaste" signalkilden. Hvis en forstærker har lav inputimpedans, vil den trække en betydelig strøm fra kilden. Denne strøm kan forårsage et spændingsfald i kildens egen interne modstand, hvilket forvrænger det oprindelige signal, før det overhovedet når forstærkeren. En høj inputimpedans sikrer, at op-ampen fungerer som en passiv observatør, der måler spændingen uden at påvirke den.
• Præcis Spændingsmåling: For at en op-amp kan forstærke et spændingssignal nøjagtigt, skal den kunne "se" den fulde spænding fra kilden. Tænk på det som en spændingsdeler. Kredsløbet består af signalkildens interne impedans og op-ampens inputimpedans. For at næsten hele signalspændingen skal falde over op-ampens input, skal dens impedans være mange gange højere end kildens.
• Fleksibilitet i Anvendelser: Egenskaben er essentiel i applikationer som spændingsfølgere (buffere), aktive filtre og instrumenteringsforstærkere, hvor formålet netop er at isolere signalkilden fra resten af kredsløbet.
• Stabilitet og Støjimmunitet: En høj impedans ved input giver et stabilt referencepunkt for inputsignalet, som er relativt immun over for støj og interferens.

Faktorer, der Påvirker en Op-amps Inputimpedans

Inputimpedansen er ikke en fast værdi, men påvirkes af flere designmæssige og fysiske faktorer i selve op-amp chippen.

Inputtrinets Type

Den vigtigste faktor er teknologien, der anvendes i op-ampens differentielle inputtrin. Der er tre primære typer:

De fleste moderne op-amps benytter JFET- eller CMOS-teknologi netop for at opnå den eftertragtede høje inputimpedans. BJT-baserede designs anvendes stadig i applikationer, hvor f.eks. lav støj eller høj hastighed er vigtigere end den højeste impedans.

Input Biasstrøm

Dette er en lille DC-strøm, der uundgåeligt flyder ind i eller ud af op-ampens inputterminaler, selv når der ikke er noget signal. Denne strøm skyldes transistorernes fysiske virkemåde. En højere input biasstrøm betyder, at der trækkes mere strøm fra signalkilden, hvilket effektivt sænker den opfattede inputimpedans. For JFET- og MOSFET-op-amps er denne strøm ekstremt lille (picoampere-området), mens den for BJT-op-amps kan være betydeligt større (nano- til mikroampere).

Inputkapacitans

Udover en resistiv komponent har op-ampens input også en lille parasitisk kapacitans, typisk et par picofarad (pF). Denne kapacitans opstår fra PN-overgange i transistorerne og den fysiske ledningsføring. Denne kapacitans er i parallel med inputmodstanden, hvilket gør den samlede inputimpedans frekvensafhængig. Ved lave frekvenser er kapacitansens reaktans meget høj, og impedansen domineres af modstanden. Men når frekvensen stiger, falder kapacitansens reaktans, hvilket får den samlede inputimpedans til at falde. Dette er en vigtig overvejelse i højfrekvente kredsløb.

Inputimpedans i Forskellige Konfigurationer

Det er vigtigt at skelne mellem selve op-amp chippens iboende inputimpedans og den effektive inputimpedans for det kredsløb, den er en del af. Feedback og eksterne komponenter ændrer dramatisk kredsløbets samlede egenskaber.

Den Inverterende Forstærker

I en inverterende forstærkerkonfiguration er det ikke-inverterende input (+) typisk forbundet til stel, og signalkilden er forbundet til det inverterende input (-) gennem en modstand (R1). På grund af princippet om "virtuel jord" holdes det inverterende input på næsten samme potentiale som det ikke-inverterende input (dvs. 0 volt). Derfor er den effektive inputimpedans, som signalkilden "ser", simpelthen værdien af modstanden R1. Dette betyder, at den inverterende konfiguration har en relativt lav og veldefineret inputimpedans, bestemt af en ekstern komponent.

Den Ikke-inverterende Forstærker

I en ikke-inverterende konfiguration påføres signalet direkte til det ikke-inverterende input (+). Her udnytter kredsløbet op-ampens egen, meget høje, interne inputimpedans. Feedback-netværket er forbundet til det inverterende input, men påvirker ikke direkte den impedans, som signalkilden ser. Resultatet er en ekstremt høj inputimpedans for hele kredsløbet, hvilket gør denne konfiguration ideel til buffer-applikationer og til forstærkning af signaler fra kilder med høj impedans (f.eks. visse sensorer eller mikrofoner).

En Bemærkning om Outputimpedans

Ligesom en høj inputimpedans er ønskelig, er en lav outputimpedans lige så vigtig. Når op-ampen har forstærket signalet, skal den kunne levere dette signal til den næste del af kredsløbet (belastningen) uden spændingstab. Hvis op-ampen havde en høj outputimpedans, ville den danne en spændingsdeler med belastningen, og en stor del af det forstærkede signal ville gå tabt internt i op-ampen. En ideel op-amp har en outputimpedans på nul, hvilket sikrer, at hele den forstærkede spænding leveres til belastningen.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den ideelle inputimpedans for en op-amp?

Den ideelle inputimpedans er uendelig. Dette ville betyde, at forstærkeren slet ikke trækker strøm fra signalkilden og dermed ikke påvirker signalet på nogen måde. I praksis opnår man meget høje, men endelige, værdier fra megaohm (MΩ) til teraohm (TΩ).

Hvad er forskellen på inputmodstand og inputimpedans?

Inputmodstand er den reelle del af inputimpedansen og repræsenterer modstanden mod jævnstrøm (DC). Inputimpedans er et mere generelt begreb, der gælder for vekselstrøm (AC) og inkluderer både den resistive del og den reaktive del (fra kapacitans og induktans). For op-amps er det primært kapacitansen, der skaber den reaktive komponent.

Hvordan varierer inputimpedans med frekvensen?

Inputimpedansen falder, når frekvensen stiger. Dette skyldes den parallelle inputkapacitans. Ved høje frekvenser bliver reaktansen af denne kapacitans lav, hvilket bliver den dominerende faktor i den samlede impedans.

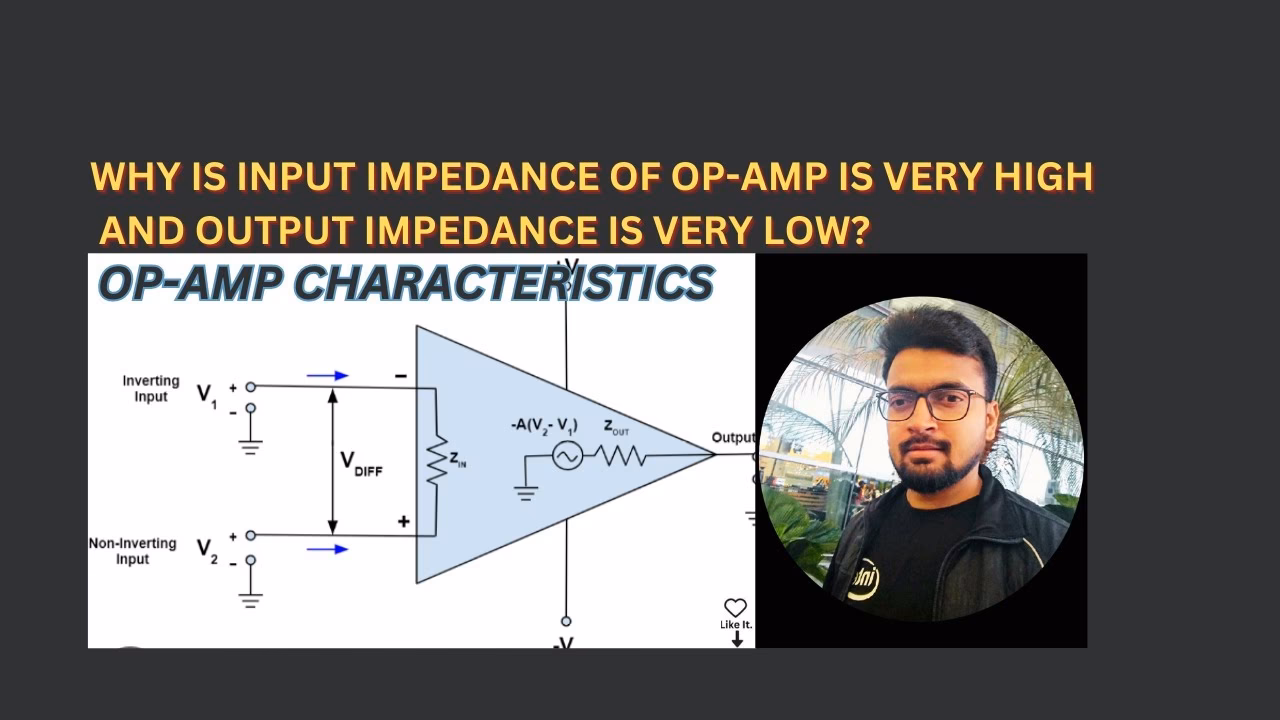

Hvad ville der ske, hvis en op-amp havde lav inputimpedans?

Hvis en op-amp havde lav inputimpedans, ville den fungere som en betydelig belastning for signalkilden. Den ville trække en stor strøm, hvilket kunne forvrænge signalet, reducere dets amplitude og gøre det mere sårbart over for støj, der opfanges i kabler. Kredsløbets ydeevne ville blive stærkt forringet og afhængig af kildens egenskaber.

Hvorfor har op-amps også lav outputimpedans?

En lav outputimpedans er nødvendig for effektivt at kunne drive den efterfølgende del af et kredsløb (belastningen). Det sikrer, at den forstærkede spænding overføres til belastningen med minimalt tab. Hvis outputimpedansen var høj, ville meget af signalenergien gå tabt internt i op-ampen i stedet for at blive leveret til belastningen.
