Hvad er en Op-Amp Spændingsfølger? En Guide

En operationsforstærker (op-amp) spændingsfølger, ofte kaldet en op-amp buffer eller enhedsforstærkningsforstærker, er et af de mest fundamentale og samtidig utroligt nyttige kredsløb inden for elektronik. Selvom det ved første øjekast kan virke formålsløst, da det har en spændingsforstærkning på præcis én – hvilket betyder, at udgangsspændingen er identisk med indgangsspændingen – spiller det en afgørende rolle i mange designs. Dets primære formål er ikke at forstærke spænding, men at fungere som en buffer, der isolerer forskellige dele af et kredsløb fra hinanden takket være dets unikke impedansegenskaber. Denne artikel vil dykke ned i, hvordan en spændingsfølger virker, hvorfor den er så vigtig, og hvor den typisk anvendes.

Hvad er en Operationsforstærker Spændingsfølger?

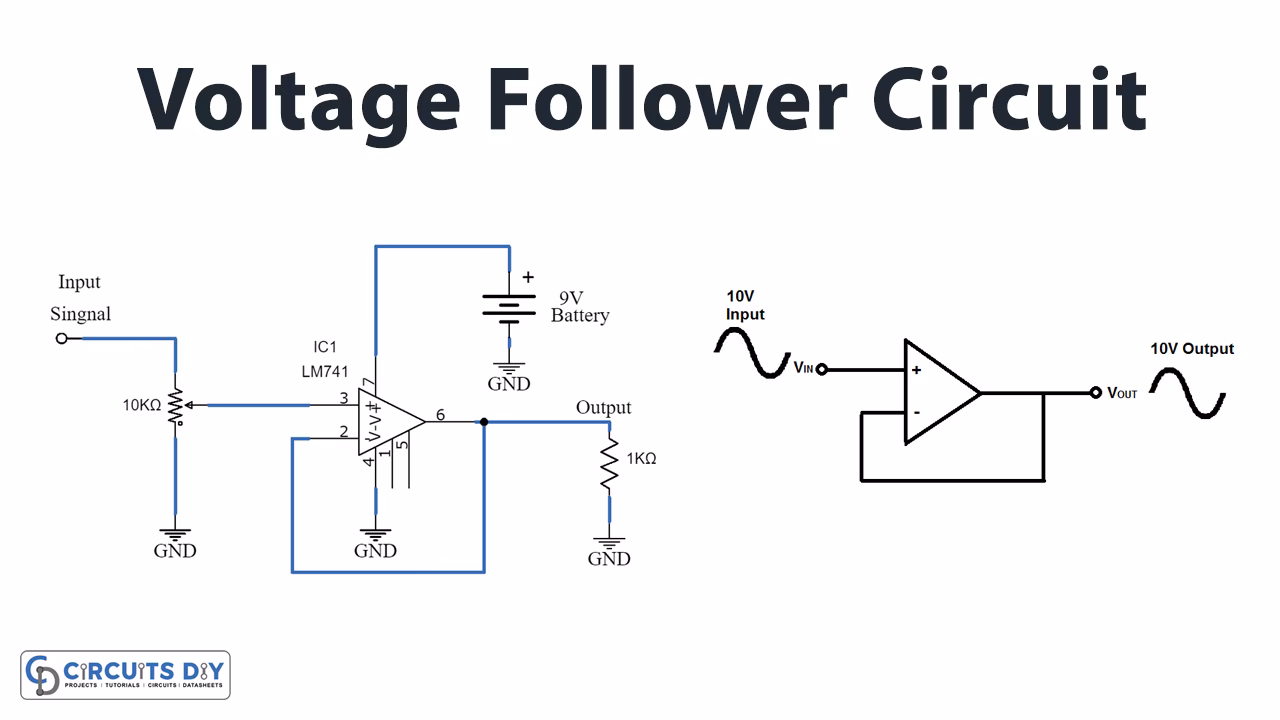

En spændingsfølger er den simpleste konfiguration af en operationsforstærker med negativ feedback. Kredsløbet er bemærkelsesværdigt enkelt: udgangen fra op-amp'en er direkte forbundet til dens inverterende indgang (-). Indgangssignalet (Vin) påføres den ikke-inverterende indgang (+). Resultatet er, at udgangsspændingen (Vout) meget præcist følger indgangsspændingen. Hvis du sender 5 volt ind, får du 5 volt ud.

Dette kredsløb er også kendt under flere andre navne, som hver især beskriver en facet af dets funktion:

• Spændingsfølger (Voltage Follower): Dette navn fremhæver, at udgangsspændingen 'følger' indgangsspændingen.
• Bufferforstærker (Buffer Amplifier): Beskriver dens primære anvendelse som en 'buffer' mellem to kredsløbstrin for at forhindre 'loading' effekter.
• Enhedsforstærkningsforstærker (Unity-Gain Amplifier): Refererer til det faktum, at dens spændingsforstærkning er 1 (enhed).
• Isolationsforstærker (Isolation Amplifier): Betoner dens evne til elektrisk at isolere input fra output.

Hvordan Fungerer Spændingsfølgeren?

For at forstå, hvordan spændingsfølgeren virker, må vi se på de grundlæggende principper for en ideel operationsforstærker. En op-amp stræber altid efter at gøre spændingsforskellen mellem dens to indgange (den inverterende og den ikke-inverterende) lig med nul. Dette opnår den ved at justere sin udgangsspænding.

I spændingsfølger-konfigurationen sker følgende:

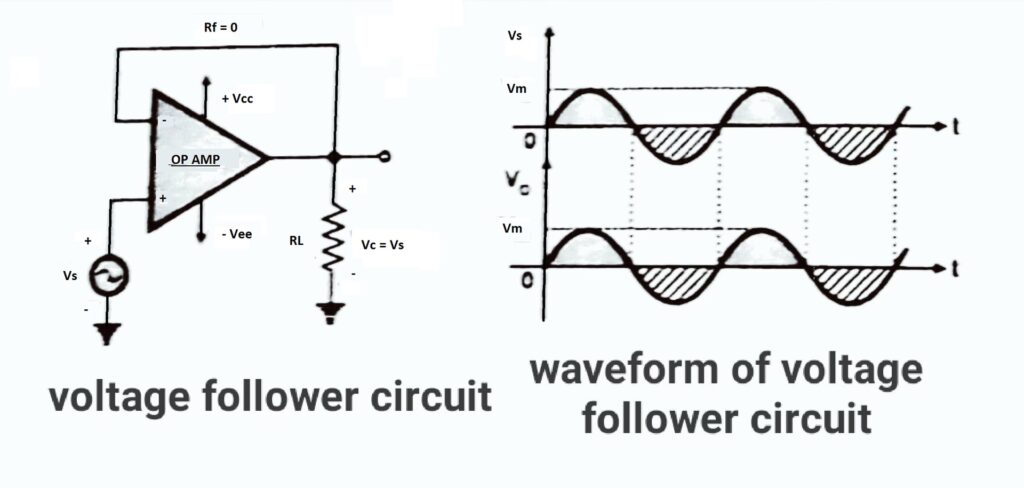

1. Indgangssignalet, Vin, tilføres den ikke-inverterende indgang (+).
2. Udgangen, Vout, er direkte forbundet tilbage til den inverterende indgang (-).

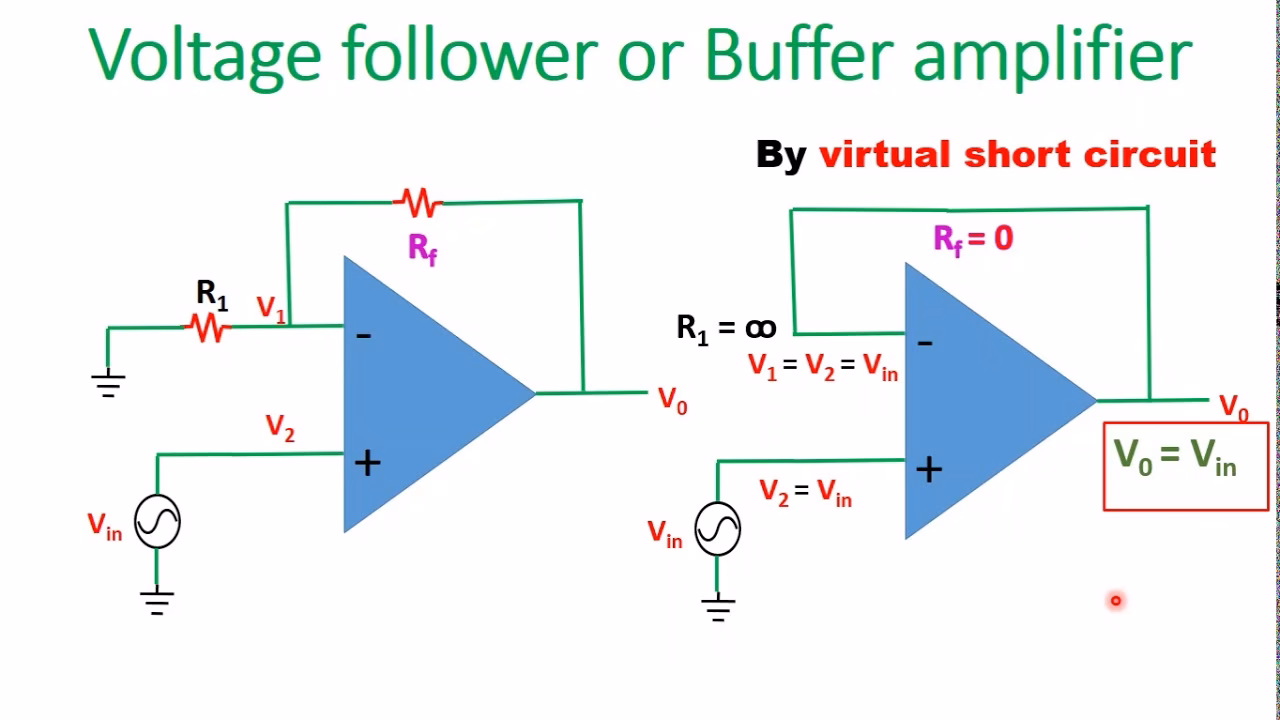

3. Op-amp'en 'ser' Vin på sin ikke-inverterende indgang. For at opfylde sin primære regel (at holde spændingsforskellen mellem indgangene på nul), vil den justere sin udgang, Vout, indtil spændingen på den inverterende indgang er lig med spændingen på den ikke-inverterende indgang.
4. Da den inverterende indgang er direkte forbundet til udgangen, betyder det, at Vout skal blive lig med Vin.

Lad os tage et eksempel. Antag, at vi tilslutter en 3V kilde til den ikke-inverterende indgang. I starten er udgangen 0V. Op-amp'en registrerer en forskel på 3V mellem sine indgange. Den vil derfor øjeblikkeligt drive sin udgangsspænding opad. Når udgangsspændingen når 3V, er spændingen på den inverterende indgang også 3V. Nu er forskellen mellem de to indgange nul, og systemet er i balance. Udgangen forbliver stabilt på 3V, så længe indgangen er 3V.

Impedans: Den Sande Styrke ved en Spændingsfølger

Hvis kredsløbet ikke forstærker, hvad er så pointen? Svaret ligger i dets impedans-karakteristika. En ideel op-amp har uendelig høj indgangsimpedans og nul udgangsimpedans. I praksis er indgangsimpedansen ekstremt høj (i megaohm- eller endda gigaohm-området), og udgangsimpedansen er meget lav (typisk få ohm).

Høj Indgangsimpedans: Fordi indgangsimpedansen er så høj, trækker spændingsfølgeren næsten ingen strøm fra den signalkilde, den er tilsluttet. Dette er ekstremt vigtigt, da det forhindrer 'belastning' (loading) af kilden. Hvis du f.eks. har en følsom sensor eller et spændingsdelerkredsløb, kan tilslutning af en enhed med lav impedans ændre spændingen, du forsøger at måle. En spændingsfølger trækker så lidt strøm, at den ikke påvirker den oprindelige spændingskilde, hvilket sikrer en nøjagtig aflæsning.

Lav Udgangsimpedans: Den lave udgangsimpedans betyder, at spændingsfølgeren kan levere en betydelig mængde strøm til det efterfølgende kredsløb (belastningen) uden at dens udgangsspænding falder. Den opfører sig som en stærk, ideel spændingskilde, der kan drive belastninger, som den oprindelige signalkilde aldrig ville kunne.

En spændingsfølger fungerer altså som en impedans-transformator. Den tager et signal fra en kilde med muligvis høj udgangsimpedans og leverer det samme signal til en belastning fra en kilde med meget lav udgangsimpedans. Dette er dens primære funktion som buffer.

Sammenligning af Egenskaber

Mætning og Stabilitet

Selvom en spændingsfølger er robust, har den sine begrænsninger. Den vigtigste er mætning (saturation). En op-amp er drevet af forsyningsspændinger (f.eks. +15V og -15V). Udgangsspændingen kan aldrig overstige disse forsyningsgrænser. Hvis du påfører en indgangsspænding på +20V til en op-amp forsynet med ±15V, vil udgangen ikke kunne følge med. Den vil 'mætte' og stoppe ved en spænding tæt på den positive forsyningsgrænse (f.eks. +14V).

En anden vigtig overvejelse er stabilitet. Selvom det er et negativt feedback-kredsløb, kan spændingsfølgere, især når de driver kapacitive belastninger, blive ustabile og begynde at oscillere. Dette skyldes faseskift i feedback-løkken ved høje frekvenser. For at undgå dette problem er det vigtigt at vælge en op-amp, der er specificeret som 'unity-gain stable' (enhedsforstærkning-stabil). Disse op-amps er internt kompenseret for at sikre stabil drift selv med en forstærkning på 1.

Praktiske Anvendelsesområder

Spændingsfølgerens unikke egenskaber gør den uundværlig i mange situationer:

• Buffer for Sensorer: Mange sensorer har en høj udgangsimpedans. En spændingsfølger kan bruges til at aflæse sensorens signal uden at belaste den, før signalet sendes videre til en analog-til-digital konverter (ADC) eller et andet processeringskredsløb.
• Spændingsdelere: I et spændingsdelerkredsløb vil den beregnede spænding kun være korrekt, så længe der ikke trækkes strøm fra udtaget. Ved at placere en spændingsfølger ved udtaget kan man levere denne spænding til en belastning uden at forstyrre spændingsdelerens forhold.
• Aktive Filtre: Spændingsfølgere bruges ofte til at isolere forskellige filtertrin fra hinanden, så de ikke påvirker hinandens ydeevne.
• Sample-and-Hold Kredsløb: Bruges til at oplade en kondensator til en bestemt spænding og derefter isolere den, så spændingen 'holdes' stabilt.
• Logiske Kredsløb: Som en buffer til at øge 'fan-out' eller drive-kapaciteten af en logisk port.

Ofte Stillede Spørgsmål (FAQ)

Hvorfor kaldes en spændingsfølger også en buffer?

Den kaldes en buffer, fordi den skaber en beskyttende barriere mellem en følsom signalkilde og en potentielt 'tung' belastning. Den absorberer impedans-uoverensstemmelser og sikrer en ren signaloverførsel, ligesom en mekanisk buffer absorberer stød.

Hvad er spændingsforstærkningen i en spændingsfølger?

Spændingsforstærkningen er ideelt set præcis 1. Det betyder, at udgangsspændingen er lig med indgangsspændingen (Vout = Vin). I decibel (dB) svarer dette til en forstærkning på 0 dB.

Forstærker en spændingsfølger slet ikke noget?

Den forstærker ikke spændingen, men den kan levere betydelig strøm- og effektforstærkning. Hvis en kilde kan levere 1 µA, men belastningen kræver 1 mA, kan spændingsfølgeren levere den nødvendige strøm fra sin egen strømforsyning, mens den kun trækker 1 µA fra kilden.

Er en spændingsfølger altid stabil?

Nej, ikke nødvendigvis. De kan blive ustabile, især med kapacitive belastninger. Det er afgørende at bruge en op-amp, der er designet til at være stabil ved enhedsforstærkning ('unity-gain stable') for at undgå oscillationer.

Konklusion

Operationsforstærkerens spændingsfølger er et fremragende eksempel på, hvordan et ekstremt simpelt kredsløb kan løse et komplekst og almindeligt problem i elektronik: impedanstilpasning. Ved at tilbyde en meget høj indgangsimpedans og en meget lav udgangsimpedans fungerer den som den perfekte mellemmand, der sikrer, at signalkilder ikke belastes, og at belastninger kan drives effektivt. Selvom den ikke ændrer signalets spændingsniveau, er dens rolle som en stabiliserende og isolerende buffer fundamental for design af robuste og pålidelige elektroniske systemer.
