Sådan beregnes ikke-inverterende op-amp gain

En operationsforstærker, ofte forkortet til op-amp, er en af de mest fundamentale byggeklodser i analog elektronik. Den bruges i et utal af applikationer, fra simple spændingsforstærkere til komplekse filtre og oscillatorer. En af de mest almindelige konfigurationer er den ikke-inverterende forstærker. At forstå, hvordan man beregner dens forstærkning, eller 'gain', er afgørende for enhver, der arbejder med elektroniske kredsløb. Denne artikel vil guide dig igennem teorien, formlen og de praktiske overvejelser, der er nødvendige for at mestre beregningen af gain for en ikke-inverterende op-amp.

Hvad er en Ikke-inverterende Operationsforstærker?

En ikke-inverterende op-amp er en konfiguration, hvor inputsignalet (Vin) påføres den ikke-inverterende (+) indgang på op-amp'en. Udgangssignalet (Vout) er i fase med inputsignalet, hvilket betyder, at når inputsignalet stiger, stiger udgangssignalet også. Dette er i modsætning til den inverterende konfiguration, hvor output er 180 grader ude af fase med input. Forstærkningen i dette kredsløb bestemmes udelukkende af to eksterne modstande: en inputmodstand (ofte kaldet R1 eller Rin) og en feedback-modstand (Rf). Denne opsætning er særligt populær på grund af dens ekstremt høje inputimpedans, hvilket betyder, at den trækker meget lidt strøm fra signalkilden og dermed ikke belaster den.

Formlen til Beregning af Gain

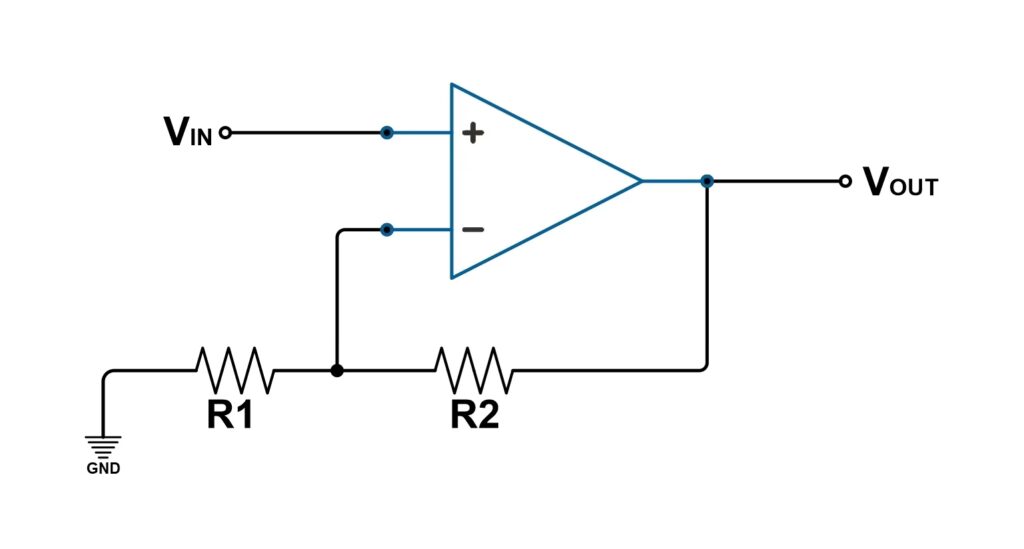

Hjertet i at designe et ikke-inverterende forstærkerkredsløb er at forstå formlen for dens spændingsforstærkning (Av). Formlen er elegant og simpel:

Av = 1 + (Rf / R1)

Lad os bryde komponenterne i formlen ned:

• Av (eller G): Dette er spændingsforstærkningen (Voltage Gain). Det er en dimensionsløs faktor, der angiver, hvor mange gange udgangsspændingen vil være større end indgangsspændingen.
• Rf: Dette er feedback-modstanden. Den forbinder op-amp'ens udgang til dens inverterende (-) indgang. Dens værdi er afgørende for at bestemme forstærkningens størrelse.
• R1 (eller Rin): Dette er inputmodstanden. Den forbinder den inverterende (-) indgang til stel (jord). Forholdet mellem Rf og R1 styrer forstærkningen.

Det er vigtigt at bemærke '1 +' delen af formlen. Dette betyder, at den mindst mulige forstærkning for en ikke-inverterende op-amp er 1. En forstærkning på 1 (hvor Vout = Vin) kaldes en 'unity gain buffer' eller 'spændingsfølger' og opnås, når Rf er 0 (en kortslutning) eller R1 er uendelig (et åbent kredsløb).

Et Praktisk Beregningseksempel

For at gøre teorien mere håndgribelig, lad os gennemgå et konkret eksempel. Forestil dig, at du bygger et kredsløb, hvor du har brug for at forstærke et lille sensorsignal. Du vælger følgende komponenter:

• Feedback-modstand (Rf) = 100 kΩ (100.000 Ohm)
• Inputmodstand (R1) = 10 kΩ (10.000 Ohm)

Nu anvender vi formlen:

1. Skriv formlen ned:
Av = 1 + (Rf / R1)

2. Indsæt værdierne:
Av = 1 + (100.000 Ω / 10.000 Ω)

3. Beregn forholdet:
Av = 1 + 10

4. Find den endelige gain:
Av = 11

Resultatet er en forstærkning på 11. Det betyder, at for hver 1 volt, du sender ind på den ikke-inverterende indgang, vil du få 11 volt ud på udgangen (forudsat at op-amp'en har en tilstrækkelig høj forsyningsspænding til at levere dette). Hvis dit inputsignal var 50 mV, ville dit outputsignal være 11 * 50 mV = 550 mV.

Sammenligning: Ikke-inverterende vs. Inverterende Op-Amp

For at give et fuldt billede er det nyttigt at sammenligne den ikke-inverterende konfiguration med dens modpart, den inverterende konfiguration. Deres forskelle gør dem egnede til forskellige applikationer.

Ofte Stillede Spørgsmål (FAQ)

Hvad sker der, hvis Rf er nul?

Hvis feedback-modstanden (Rf) er nul (dvs. en direkte forbindelse fra output til den inverterende indgang), bliver formlen Av = 1 + (0 / R1) = 1. Dette kredsløb kaldes en spændingsfølger eller buffer. Det har en forstærkning på 1, hvilket betyder, at udgangsspændingen er nøjagtig den samme som indgangsspændingen. Dets primære formål er at udnytte den høje inputimpedans til at isolere en signalkilde fra en belastning, der ellers ville trække for meget strøm.

Kan forstærkningen være mindre end 1?

Nej, for en standard ikke-inverterende op-amp konfiguration kan forstærkningen aldrig være mindre end 1. '1 +' delen i formlen sikrer dette. Hvis du har brug for at dæmpe et signal (have en forstærkning mindre end 1), skal du bruge en inverterende konfiguration eller en spændingsdeler.

Hvilken rolle spiller op-amp'ens forsyningsspænding?

Forsyningsspændingen (f.eks. +/- 12V) sætter de absolutte grænser for udgangsspændingen. Selvom din beregnede forstærkning er 20, og du sender et 1V signal ind, kan outputtet ikke blive 20V, hvis din forsyning kun er +/- 12V. I dette tilfælde vil outputtet 'klippe' eller 'mætte' tæt på forsyningsspændingen (f.eks. ved +11V). Formlen for gain gælder kun inden for op-amp'ens lineære operationsområde.

Er det vigtigt, hvilke værdier jeg vælger for Rf og R1, så længe forholdet er korrekt?

Ja, det er det. Selvom forholdet Rf / R1 bestemmer forstærkningen, har de absolutte værdier betydning. Hvis modstandene er for lave (f.eks. i Ohm-området), kan de trække for meget strøm fra op-amp'ens output. Hvis de er for høje (f.eks. i mange Mega-Ohm), kan de introducere støj i kredsløbet og blive påvirket af parasitiske kapacitanser. En god tommelfingerregel er at holde modstandsværdierne i området 1 kΩ til 1 MΩ.

Konklusion

At beregne forstærkningen for en ikke-inverterende op-amp er en ligetil proces, der er centreret omkring den simple formel Av = 1 + (Rf / R1). Ved at vælge de rigtige værdier for feedback-modstanden og inputmodstanden kan du præcist indstille den ønskede forstærkning for dit kredsløb. Denne konfigurations høje inputimpedans og in-fase output gør den ekstremt alsidig og anvendelig i utallige elektroniske designs. At have en solid forståelse af denne grundlæggende beregning er et vigtigt skridt mod at kunne designe og fejlfinde mere komplekse analoge kredsløb.
