STATCOM: Nøglen til et Stabilt Elnet

I en verden, der bliver mere og mere afhængig af en stabil og pålidelig elforsyning, spiller avancerede teknologier en afgørende rolle. En af de mest betydningsfulde innovationer inden for moderne elnet er den statiske synkrone kompensator, bedre kendt som STATCOM. Denne enhed, som er en del af familien af fleksible AC-transmissionssystemer (FACTS), fungerer som en intelligent regulator, der kan forbedre spændingskvaliteten, øge netstabiliteten og optimere strømflowet. Uden bevægelige dele og med en lynhurtig reaktionstid er STATCOM en hjørnesten i fremtidens smarte elnet. I denne artikel vil vi udforske i dybden, hvordan en STATCOM virker, hvilke komponenter den består af, og hvorfor den er så essentiel for vores elektriske infrastruktur.

Hvad er en STATCOM helt præcist?

En STATCOM er en avanceret, kraftelektronisk enhed, der er tilsluttet elnettet parallelt (i shunt). Dens primære formål er at levere eller absorbere reaktiv effekt for at kontrollere spændingen på det punkt, hvor den er tilsluttet. Man kan tænke på den som en elektronisk justerbar kilde til reaktiv effekt. I modsætning til ældre teknologier som synkronkondensatorer, der er store roterende maskiner, er en STATCOM fuldstændig statisk – den har ingen bevægelige dele. Dette resulterer i lavere vedligeholdelsesomkostninger, hurtigere respons og større pålidelighed.

Kernen i en STATCOM er en spændingskildeomformer (Voltage Source Converter, VSC), som er bygget op af halvlederenheder som IGBT'er (Insulated Gate Bipolar Transistors) eller GTO'er (Gate Turn-Off Thyristors). VSC'en konverterer en jævnspænding (DC) fra en kondensator til en vekselspænding (AC), som kan synkroniseres præcist med elnettets spænding i både amplitude, frekvens og fase.

Arbejdsprincippet: Sådan kontrolleres reaktiv effekt

Det grundlæggende princip bag en STATCOM er overraskende elegant og baserer sig på fysikken bag effektflow mellem to spændingskilder. Forestil dig elnettet som én spændingskilde (lad os kalde den V_net) og STATCOM's output som en anden, fuldt kontrollerbar spændingskilde (V_statcom). De to er forbundet via en reaktor (en spole).

Flowet af reaktiv effekt mellem de to kilder afhænger udelukkende af forskellen i deres spændingsamplituder. Ved at justere amplituden af V_statcom i forhold til V_net kan enheden enten levere eller absorbere reaktiv effekt:

• Når V_statcom > V_net: STATCOM's spænding er højere end nettets. Dette får en strøm til at flyde fra STATCOM til nettet, som er faseforskudt 90 grader foran spændingen. Enheden opfører sig som en kondensator og genererer kapacitiv reaktiv effekt. Dette hæver spændingen i nettet.
• Når V_statcom < V_net: STATCOM's spænding er lavere end nettets. Dette får en strøm til at flyde fra nettet til STATCOM, som er faseforskudt 90 grader efter spændingen. Enheden opfører sig som en reaktor og absorberer induktiv reaktiv effekt. Dette sænker spændingen i nettet.
• Når V_statcom = V_net: Der er ingen spændingsforskel, og derfor flyder der ingen reaktiv strøm. STATCOM er i en neutral eller 'flydende' tilstand.

Denne kontrol sker næsten øjeblikkeligt, hvilket gør STATCOM i stand til at reagere på selv de hurtigste ændringer i elnettet, f.eks. ved store belastningsændringer eller fejl.

Tabel over STATCOM's funktion

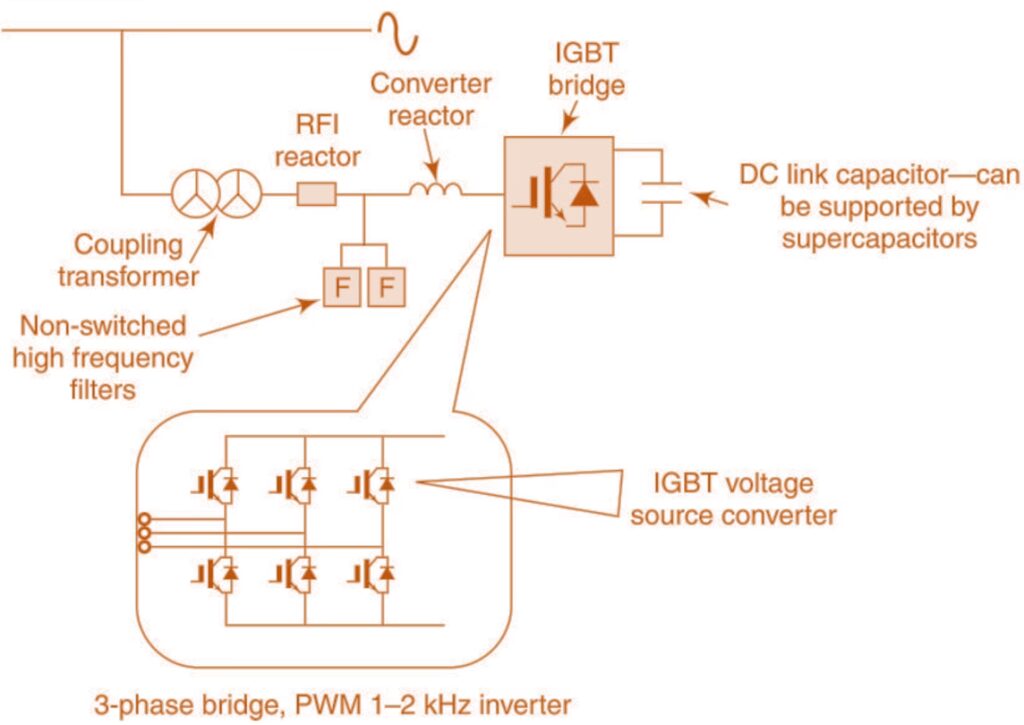

STATCOM's Hovedkomponenter

For at opnå denne præcise kontrol består en STATCOM af flere nøglekomponenter, der arbejder sammen:

1. Spændingskildeomformer (VSC)

Dette er hjertet i systemet. VSC'en er en samling af kraftelektroniske kontakter (typisk IGBT'er), der kan tænde og slukke tusindvis af gange i sekundet. Ved hjælp af en teknik kaldet pulsbreddemodulation (PWM) kan VSC'en forme en næsten perfekt sinusformet AC-spænding ud fra en stabil DC-spænding. Kvaliteten og kontrolmulighederne for denne AC-spænding definerer hele STATCOM's ydeevne.

2. DC-mellemkredskondensator

På DC-siden af VSC'en sidder en stor kondensatorbank. Dens primære funktion er at opretholde en stabil og konstant DC-spænding, som VSC'en kan arbejde ud fra. Selvom en STATCOM ideelt set kun udveksler reaktiv effekt, vil der altid være små tab i systemet, som skal dækkes. Kondensatoren fungerer som et lille energilager til at håndtere disse tab og sikre, at DC-spændingen forbliver konstant. Hvis STATCOM'en skal kunne levere aktiv effekt, kan kondensatoren erstattes eller suppleres med en energilagringsenhed som et batteri.

3. Koblingstransformator og Reaktor

En transformator bruges til at koble STATCOM'en til elnettet ved den korrekte spænding. Transformatoren fungerer også som en del af det filter, der fjerner de højfrekvente harmoniske, som VSC'ens switch-proces uundgåeligt skaber. Den indbyggede reaktans i transformatoren (eller en separat reaktor) er den reaktans, som spændingsforskellen mellem V_statcom og V_net virker over, og som dermed bestemmer strømflowet.

Fordele ved STATCOM sammenlignet med traditionelle løsninger

STATCOM-teknologien tilbyder en række markante fordele i forhold til ældre metoder til reaktiv effektkompensering, såsom den mekaniske synkronkondensator eller den thyristor-styrede SVC (Static Var Compensator).

• Hurtig Dynamisk Respons: En STATCOM kan ændre sit output fra fuld kapacitiv til fuld induktiv på under en cyklus af netfrekvensen (dvs. under 20 millisekunder). Dette er afgørende for at dæmpe hurtige spændingsudsving og forbedre den transiente stabilitet efter en fejl i nettet.
• Overlegen Ydeevne ved Lav Spænding: I modsætning til en SVC, hvis maksimale strømoutput falder med spændingen, kan en STATCOM levere sin maksimale strøm selv ved meget lave netspændinger. Dette er en kritisk fordel under alvorlige fejl, hvor der er mest brug for spændingsstøtte.
• Kompakt Design og Mindre Fodaftryk: Da STATCOM'en ikke kræver store passive komponenter som kondensatorbanker og reaktorer for at generere reaktiv effekt, er den fysisk meget mindre end en SVC med samme kapacitet.
• Lav Harmonisk Forvrængning: Moderne VSC'er med PWM-teknologi genererer meget få harmoniske overtoner, hvilket resulterer i en renere strøm og mindre behov for store filtre.
• Symmetrisk Kapacitet: En STATCOM har samme kapacitet til at generere og absorbere reaktiv effekt, hvilket giver en symmetrisk og fleksibel kontrol.

Anvendelsesområder og Betydning for Fremtidens Elnet

Med sine mange fordele er STATCOM en alsidig løsning, der anvendes i en række kritiske områder af elsystemet:

• Spændingsstøtte i Transmissionsnet: Stabiliserer spændingen over lange transmissionslinjer og forhindrer spændingskollaps under høj belastning.
• Integration af Vedvarende Energi: Vindmølleparker og solcelleanlæg kan forårsage spændingsudsving. En STATCOM kan udjævne disse og sikre, at de vedvarende energikilder overholder nettilslutningskrav.
• Industrielle Anlæg: Store industrielle forbrugere som stålværker med lysbueovne eller jernbaner skaber hurtige og store udsving i reaktiv effekt. En STATCOM kan kompensere for disse og forhindre 'flicker' (spændingsflimmer) i det omkringliggende net.
• Dæmpning af Effektsvingninger: I store, sammenkoblede elnet kan der opstå lavfrekvente effektsvingninger. En STATCOM kan aktivt modvirke disse og forbedre den overordnede systemstabilitet.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den største forskel på en STATCOM og en SVC?

Den primære forskel ligger i, hvordan de genererer reaktiv effekt. En SVC bruger passive komponenter (kondensatorer og reaktorer), som tændes og slukkes med thyristorer. En STATCOM bruger en kraftelektronisk omformer (VSC) til aktivt at generere en spænding. Dette giver STATCOM en hurtigere respons og bedre ydeevne, især ved lave systemspændinger.

Hvorfor er en DC-kondensator nødvendig i en STATCOM?

Kondensatoren fungerer som en stabil DC-spændingskilde for VSC'en. Selvom STATCOM primært handler om reaktiv effekt (som ikke forbruger energi netto), er der små tab i elektronikken. Kondensatoren leverer den lille mængde aktiv effekt, der er nødvendig for at dække disse tab og holde DC-spændingen konstant, hvilket er afgørende for VSC'ens funktion.

Kan en STATCOM levere aktiv effekt?

Ja, men det kræver en energikilde på DC-siden i stedet for blot en kondensator. Hvis man tilslutter et batterisystem (BESS - Battery Energy Storage System), kaldes enheden en STATCOM-BESS. Den kan da både kontrollere reaktiv effekt for spændingsstøtte og levere eller absorbere aktiv effekt for frekvensregulering eller energiforskydning. Dette gør den til en endnu mere alsidig ressource for elnettet.

Konklusion

STATCOM er mere end blot en teknisk komponent; den er en facilitator for et mere robust, effektivt og fleksibelt elnet. Ved at levere lynhurtig og præcis kontrol over reaktiv effekt og spænding løser den mange af de udfordringer, som moderne elsystemer står over for, lige fra integration af vedvarende energi til håndtering af komplekse industrielle belastninger. Som en kraftelektronisk enhed uden bevægelige dele repræsenterer den en pålidelig og fremtidssikret investering i stabiliteten af vores samfunds mest kritiske infrastruktur.
