Framo Reguleringssystem: En Dybdegående Guide

I den maritime industri og andre sektorer, hvor håndtering af store mængder væske er en dagligdagsopgave, er effektivitet og pålidelighed altafgørende. Framo Reguleringssystemet er en avanceret teknologisk løsning designet til at optimere driften af hydrauliske pumpesystemer, især lastpumper på skibe. Systemets kernefunktion er at regulere pumpernes hastighed for at opnå maksimal ydeevne under varierende forhold, alt imens det opretholder et konstant hydraulisk tryk i hovedsystemet. Denne tilgang adskiller sig markant fra traditionelle systemer og tilbyder en række fordele inden for kapacitet, energieffektivitet og driftssikkerhed.

Grundprincippet bag Konstant Hydraulisk Tryk

For at forstå genialiteten i Framo's system, må man først se på traditionelle hydrauliske systemer. I mange ældre systemer varierer det hydrauliske tryk afhængigt af den krævede pumpekapacitet. Dette kan føre til unødvendigt energiforbrug og øget slitage på komponenterne, da systemet konstant skal justere trykket op og ned. Framo Reguleringssystemet vender denne logik på hovedet. I stedet for at variere trykket, holder systemet et konstant og optimeret tryk i de hydrauliske hovedlinjer. Hastigheden på de enkelte pumper reguleres derefter individuelt for at imødekomme det specifikke behov for flow eller tryk ved losning.

Denne metode sikrer, at den hydrauliske kraftenhed (HPU) arbejder under stabile og forudsigelige forhold, hvilket forbedrer dens levetid og effektivitet. Ved at opretholde et konstant tryk kan systemet levere øjeblikkelig kraft til pumperne, når der er brug for det, uden den forsinkelse og ineffektivitet, der er forbundet med at skulle opbygge trykket fra bunden. Det giver en mere jævn og kontrolleret drift, hvilket er kritisk, når man håndterer følsom eller farlig last.

Maksimering af Kapacitet og Tryk gennem Parallel Drift

En af de mest innovative funktioner ved Framo Reguleringssystemet er dets evne til at udnytte parallel drift af flere pumper for at opnå exceptionel ydeevne. Systemet er designet til at kombinere output fra flere pumper, der kører samtidigt. Dette giver en bemærkelsesværdig fleksibilitet, som er illustreret i systemets ydelseskurver.

Forestil dig et scenarie, hvor der kræves et meget højt losningstryk. I stedet for at køre en enkelt pumpe ved maksimal hastighed og maksimalt tryk, kan systemet aktivere to eller flere pumper i parallel. Selvom det hydrauliske systemtryk forbliver konstant og relativt lavt (f.eks. 50% af maksimum), arbejder pumperne sammen for at generere det nødvendige høje udgangstryk og den høje kapacitet. Denne synergi betyder, at systemet kan opnå resultater, der ville være umulige for en enkelt pumpe under de samme betingelser. Det er denne fleksibilitet, der gør systemet i stand til at håndtere en bred vifte af losningsscenarier, fra hurtig losning af lette produkter til langsommere, mere kontrolleret losning af tunge eller viskøse laster.

Fordele ved Parallel Drift

• Højere Kapacitet: Ved at kombinere flowet fra flere pumper kan den samlede losningskapacitet øges markant, hvilket reducerer den tid, skibet skal tilbringe i havn.
• Højere Losningstryk: Flere pumper, der arbejder sammen, kan overvinde højere modtryk i landsystemerne, hvilket sikrer en stabil og effektiv losning.
• Energieffektivitet: At køre flere pumper ved en lavere, optimeret hastighed er ofte mere energieffektivt end at køre en enkelt pumpe ved maksimal belastning. Dette reducerer brændstofforbruget og driftsomkostningerne.
• Redundans og Pålidelighed: Hvis en pumpe skulle fejle, kan de andre pumper i systemet fortsætte driften, omend med reduceret kapacitet. Dette øger den samlede systemsikkerhed og pålidelighed.

Sammenligning af Driftstilstande

For bedre at illustrere systemets alsidighed, kan vi opstille en tabel, der sammenligner forskellige driftsscenarier baseret på antallet af aktive pumper.

Systemets Komponenter og Kontrol

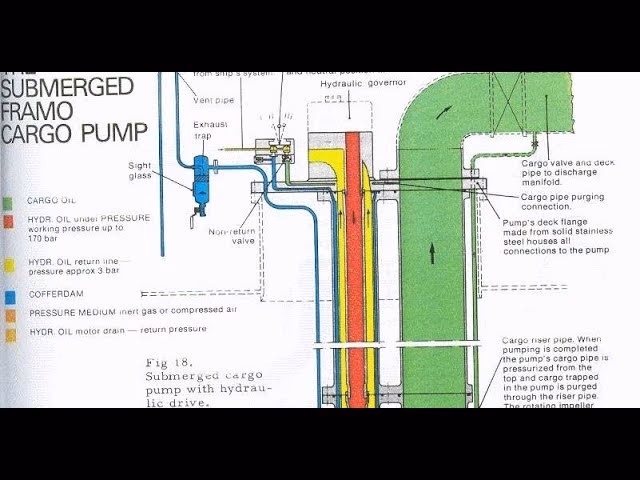

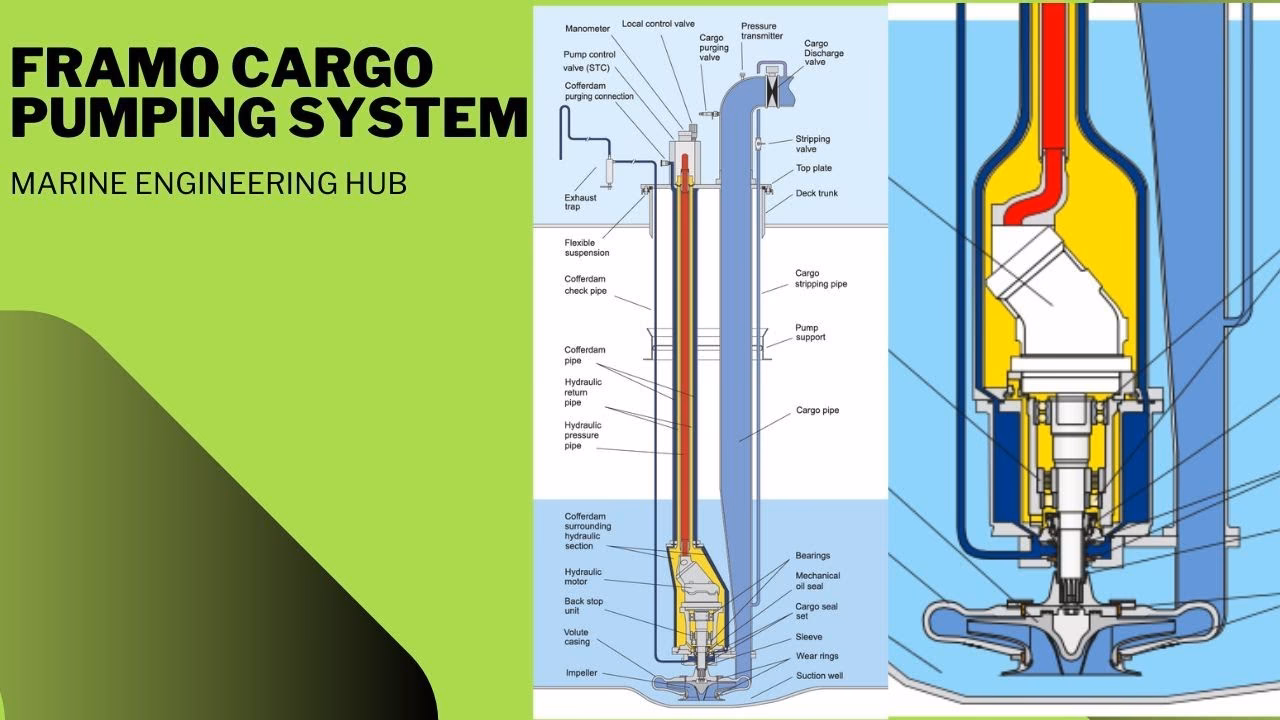

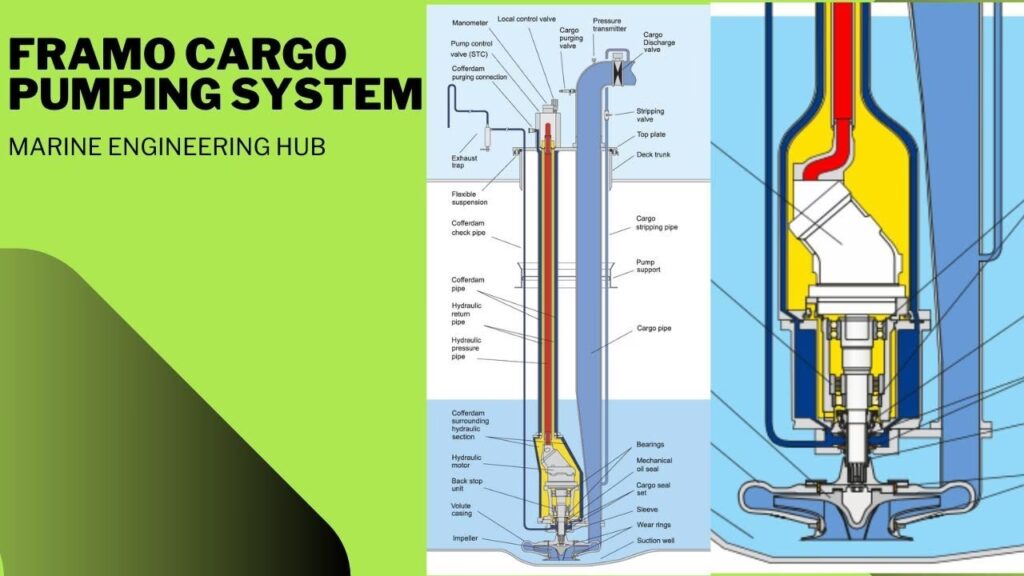

Framo Reguleringssystemet består af flere nøglekomponenter, der arbejder i tæt samspil. Den centrale enhed er den hydrauliske kraftenhed (HPU), som genererer det konstante tryk til systemet. Herfra distribueres den hydrauliske olie via et netværk af rør til de enkelte lastpumper. Hver pumpe er udstyret med en hydraulisk motor og en kontrolventil, der præcist regulerer oliens flow til motoren og dermed pumpens hastighed. Et avanceret kontrolsystem, ofte integreret i skibets overordnede automationssystem, overvåger og styrer hele processen. Operatøren kan fra kontrolrummet indstille de ønskede parametre, og systemet justerer automatisk pumpehastighederne for at opnå den ønskede ydelse på den mest effektive måde.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den primære fordel ved at holde det hydrauliske tryk konstant?

Den primære fordel er øget energieffektivitet og systemstabilitet. Ved at undgå konstante trykvariationer arbejder den hydrauliske kraftenhed (HPU) mere jævnt, hvilket reducerer brændstofforbrug og slitage. Det giver også en hurtigere respons, da systemet altid er klar til at levere fuld kraft til pumperne.

Hvordan forbedrer parallel drift af pumper systemets ydeevne?

Parallel drift gør det muligt at summere kapaciteten fra flere pumper. Dette betyder, at systemet kan levere en meget høj samlet flowrate eller arbejde imod et højt modtryk, som en enkelt pumpe ikke ville kunne klare alene. Det sker selv ved et relativt lavt hydraulisk systemtryk, hvilket er en nøgle til systemets effektivitet.

Er Framo-systemet kun til losning af last?

Selvom systemet er mest kendt for sin anvendelse i lastpumper på tankskibe, kan de grundlæggende principper om konstant tryk og hastighedsregulering anvendes i andre hydrauliske systemer, hvor der er behov for præcis kontrol og høj effektivitet, f.eks. inden for offshore-industrien eller andre industrielle applikationer.

Hvad sker der, hvis en pumpe i et parallel-setup svigter?

Systemet har indbygget redundans. Hvis en pumpe svigter, vil de resterende pumper fortsætte med at operere. Den samlede kapacitet vil blive reduceret, men losningen kan typisk fortsætte, hvilket minimerer nedetid og forhindrer en total standsning af operationen. Dette er en stor fordel for driftssikkerheden.

Sammenfattende er Framo Reguleringssystemet en sofistikeret løsning, der optimerer hydraulisk pumpning ved at adskille trykgenerering fra flowkontrol. Ved at opretholde et konstant hydraulisk tryk og intelligent styre flere pumper i parallel, opnår systemet en uovertruffen kombination af høj kapacitet, fleksibilitet og energieffektivitet, hvilket gør det til en foretrukken løsning i den moderne maritime industri.
