Den komplette guide til elektriske installationer

Elektriske installationer er det usynlige nervesystem i vores moderne hjem og arbejdspladser. De forsyner os med den strøm, der er afgørende for vores dagligdag, fra belysning og opvarmning til drift af vores uundværlige apparater. Men bag stikkontakten gemmer der sig et komplekst netværk af kredsløb, komponenter og beskyttelsesanordninger, der alle skal fungere perfekt for at sikre en effektiv og ikke mindst sikker energiforsyning. At have en grundlæggende forståelse for, hvordan disse systemer fungerer, er ikke kun oplysende, men også afgørende for at kunne identificere potentielle farer og sikre ens egen og familiens sikkerhed.

Hvad er en elektrisk installation?

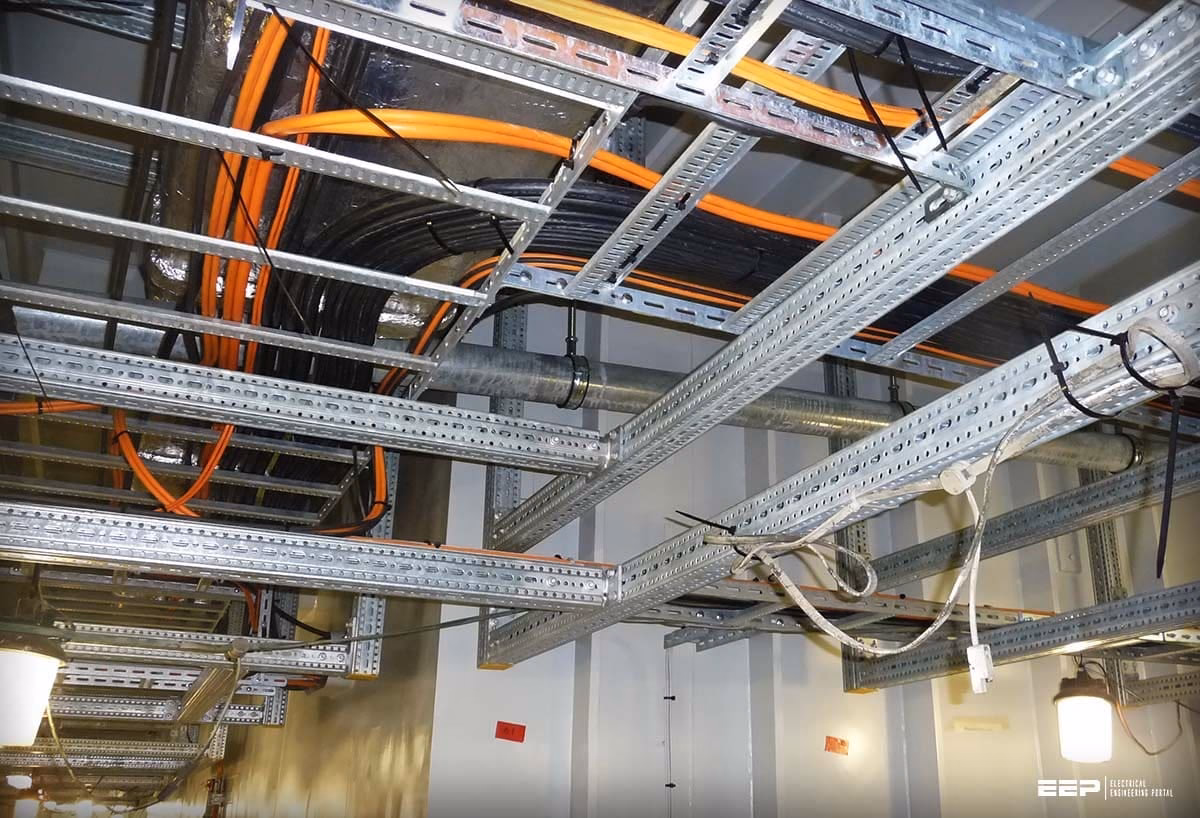

En elektrisk installation kan defineres som det samlede system af elektriske kredsløb og udstyr, der er installeret i en bygning for at distribuere elektrisk energi på en sikker, effektiv og pålidelig måde. Formålet er at lede strømmen fra forsyningspunktet, typisk elnettet, og ud til de enkelte brugspunkter som lamper, stikkontakter og faste apparater. Det er et system, hvor alle dele – fra ledninger og kabler til afbrydere og beskyttelsesenheder – er nøje koordineret for at opfylde specifikke formål og overholde gældende lovgivning og standarder. Før en installation etableres, udarbejdes der normalt et el-projekt for at planlægge alle detaljer og undgå fremtidige fejl og ulykker.

Elektriske kredsløb: Installationens grundsten

For at forstå en installation må man først forstå de grundlæggende kredsløb, den er bygget op af. Et elektrisk kredsløb er en lukket bane, hvor strøm kan flyde. Der findes primært to måder at forbinde komponenter på:

Seriekobling

I et seriekredsløb er komponenterne forbundet efter hinanden i én lang kæde. Strømmen løber gennem den første komponent, videre til den næste og så fremdeles. Et klassisk eksempel er gamle juletræskæder, hvor alle pærerne er i serie. Ulempen er tydelig: Hvis én pære springer, afbrydes hele kredsløbet, og alle pærerne slukker. Strømmen er den samme gennem alle komponenter, men spændingen deles mellem dem.

Parallelkobling

I et parallelkredsløb er komponenterne forbundet side om side, hvor hver enkelt har sin egen separate forbindelse til strømkilden. Dette er den mest anvendte metode i husinstallationer. Alle stikkontakter og lamper i et rum er typisk parallelkoblede. Fordelen er, at hvis én enhed svigter eller slukkes, fortsætter de andre med at fungere uændret. I en parallelkobling er spændingen den samme over alle komponenter.

Klassificering af elektriske installationer

Elektriske installationer kan kategoriseres på flere måder, primært baseret på spændingsniveau og anvendelse.

Klassificering efter spænding

• Høj- og mellemspændingsinstallationer: Disse opererer ved spændinger over 1000 volt (1 kV). De bruges til at transportere store mængder energi over lange afstande og til at forsyne store industrivirksomheder. Her er energitabet betydeligt større på grund af varmeudvikling i lederne.
• Lavspændingsinstallationer: Dette er den mest almindelige type, som findes i private hjem, kontorer og kommercielle bygninger. Her er den maksimale spændingsforskel mellem to ledere under 1000 volt, men typisk over 24 volt. I Danmark er standarden for husholdninger 230V/400V.
• Meget lavspændingsinstallationer: Disse installationer har en spænding på under 24 volt. De anvendes sjældent til generel strømforsyning, da de ikke kan drive apparater med højt effektforbrug, men ses i specifikke anvendelser som f.eks. visse typer belysning eller alarmsystemer.

Klassificering efter anvendelse

• Genereringsanlæg: Dette er kraftværker, der omdanner andre energiformer (f.eks. kul, vind, sol) til elektrisk energi.
• Transmissionsanlæg: Består af højspændingsledninger (luftledninger eller jordkabler), der transporterer strømmen fra kraftværkerne til forbrugscentrene.
• Transformeranlæg: Anlæg, der ændrer spændingsniveauet. Spændingen hæves for effektiv transport og sænkes igen tættere på forbrugeren for at kunne anvendes i f.eks. en lavspændingsinstallation.
• Modtageranlæg: Dette er de installationer, vi kender fra vores hverdag. De findes i boliger og industrier og er kendetegnet ved at omdanne elektrisk energi til andre former som lys, varme eller bevægelse.

Komponenterne i en typisk husinstallation

Selvom designet kan variere, indeholder enhver boliginstallation en række standardkomponenter:

• Stikledning: Kablet, der fører strømmen fra det offentlige elnet ind til bygningens forsyningspunkt.
• Målerudstyr: Elmåleren, som ejes af forsyningsselskabet, og som måler husstandens energiforbrug.

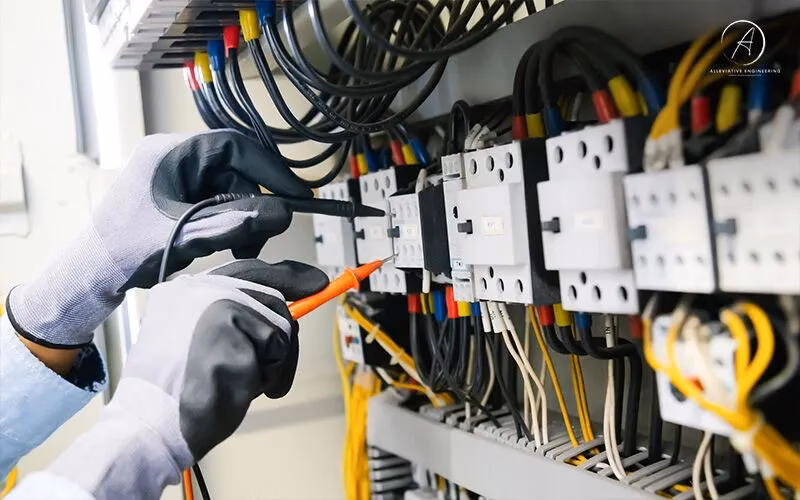

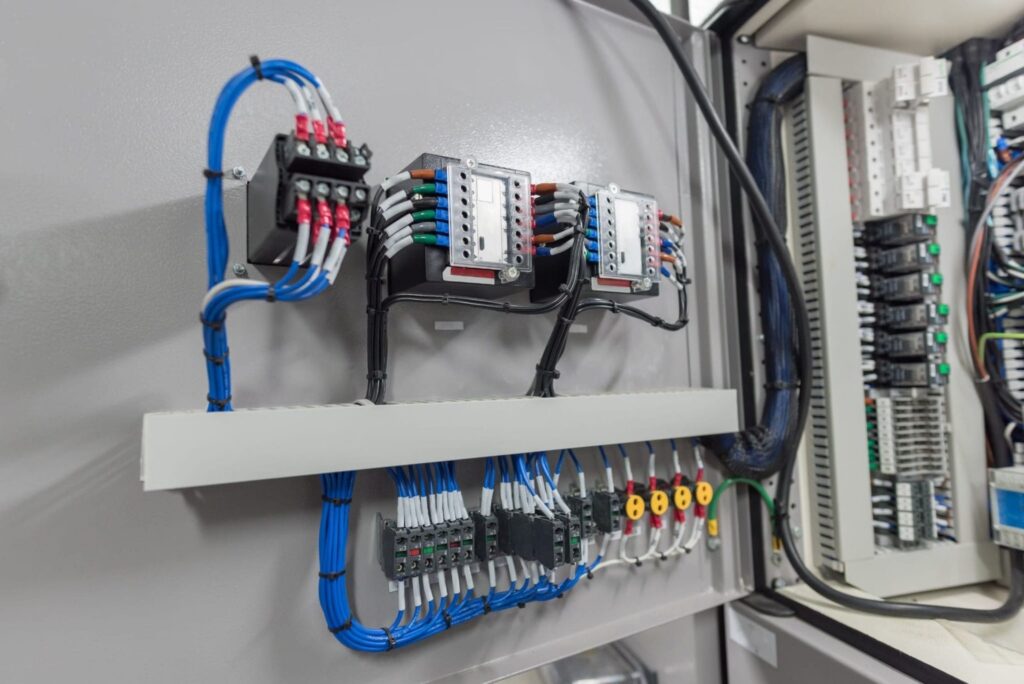

• Hovedtavle (Gruppetavle): Installationens hjerte. Herfra fordeles strømmen til de forskellige kredsløb (grupper) i boligen. Tavlen indeholder de afgørende beskyttelsesenheder.
• Afbrydere og beskyttelsesenheder:
  • Hovedafbryder: Gør det muligt at afbryde strømmen til hele installationen.
  • Fejlstrømsafbryder (HPFI/HFI-relæ): En livsvigtig sikkerhedsanordning, der beskytter mod elektrisk stød. Den måler konstant, om der er balance mellem den strøm, der løber ind og ud af installationen. Hvis den registrerer en lille lækstrøm (f.eks. gennem en person), slår den lynhurtigt fra. En fejlstrømsafbryder er lovpligtig i alle boliginstallationer.
  • Automatsikringer (Gruppeafbrydere): Hver gruppe i tavlen er beskyttet af en sikring, der beskytter mod overbelastning og kortslutning. I moderne tavler bruges automatsikringer, der kan genindkobles, i stedet for de gamle smeltesikringer.
• Udtag til belysning og stikkontakter: Endepunkterne i installationen, hvorfra vi tapper strøm til vores lamper og apparater.
• Jording: En sikkerhedsforanstaltning, hvor udsatte metaldele på apparater (f.eks. kabinettet på en vaskemaskine) forbindes til jorden via en separat leder. Hvis en fejl får en strømførende ledning til at røre kabinettet, vil strømmen løbe til jorden, hvilket får fejlstrømsafbryderen til at koble ud. Jording er essentiel for at forhindre farlige elektriske stød.

Almindelige fejl i elektriske installationer

Elektriske systemer er følsomme, og fejl kan opstå. Heldigvis er moderne installationer designet til at afbryde strømmen, før der opstår farlige situationer.

• Kortslutning: Opstår, når der skabes en direkte, uønsket forbindelse mellem to ledere med forskellig spænding (f.eks. fase og nul). Dette resulterer i en meget høj strømstyrke, som får sikringen til at springe øjeblikkeligt for at forhindre brand.
• Overbelastning: Sker, når der tilsluttes for mange eller for kraftige apparater til samme kredsløb (gruppe), så strømforbruget overstiger, hvad kredsløbet er designet til. Sikringen vil koble ud for at beskytte ledningerne mod overophedning og brandfare. En typisk overbelastning sker, hvis man f.eks. bruger en elkedel, en kaffemaskine og en brødrister på samme stikdåse samtidig.
• Isolationsfejl: Med tiden kan isoleringen omkring ledninger blive mør og krakelere. Dette kan føre til, at strøm "lækker" til omgivelserne, f.eks. til et metalkabinet på et apparat. Det er denne type fejl, som fejlstrømsafbryderen (HPFI-relæet) er designet til at opdage og beskytte imod.

Ofte Stillede Spørgsmål (FAQ)

Hvad er forskellen på en serie- og en parallelkobling?

I en seriekobling er komponenter forbundet i en enkelt række, og hvis én svigter, stopper hele kredsløbet. I en parallelkobling har hver komponent sin egen forbindelse til strømkilden, så de fungerer uafhængigt af hinanden. Husinstallationer bruger næsten udelukkende parallelkobling.

Hvorfor er jording så vigtigt i en elektrisk installation?

Jording er en kritisk sikkerhedsfunktion. Den skaber en sikker vej for fejlstrømme til jorden, hvis der opstår en isolationsfejl på et apparat. Dette forhindrer, at metaldele bliver strømførende og beskytter mennesker mod livsfarlige elektriske stød.

Hvad skal jeg gøre, hvis min fejlstrømsafbryder (HPFI-relæ) slår fra?

At relæet slår fra, indikerer en fejl. Prøv først at slukke for alle sikringsgrupper. Slå derefter HPFI-relæet til igen. Tænd så grupperne én efter én. Når relæet slår fra igen, har du fundet den gruppe, hvor fejlen er. Sluk alle apparater på denne gruppe og prøv igen. Hvis problemet fortsætter, skal du kontakte en autoriseret el-installatør, da der kan være en alvorlig fejl i installationen.

Hvad er en lavspændingsinstallation?

Det er den type installation, der findes i almindelige boliger og kontorer. Den opererer med en spænding under 1000 volt (typisk 230V i Danmark) og er designet til at forsyne almindelige husholdningsapparater og belysning.
