Hvad er en Kompressors Maksimale Flowrate?

At forstå en kompressors kapacitet er afgørende for ingeniører, teknikere og entusiaster inden for mange felter, fra bilindustrien til store industrielle processer. Et af de mest fundamentale spørgsmål er: Hvad er den absolut maksimale mængde gas eller luft, en kompressor kan håndtere? Svaret er ikke et simpelt tal, men findes i et detaljeret diagram kendt som et kompressorkort. Dette kort er kompressorens DNA, der afslører alt om dens ydeevne, effektivitet og, vigtigst af alt, dens operationelle grænser. At ignorere disse grænser kan føre til ineffektiv drift, og i værste fald, katastrofale mekaniske fejl.

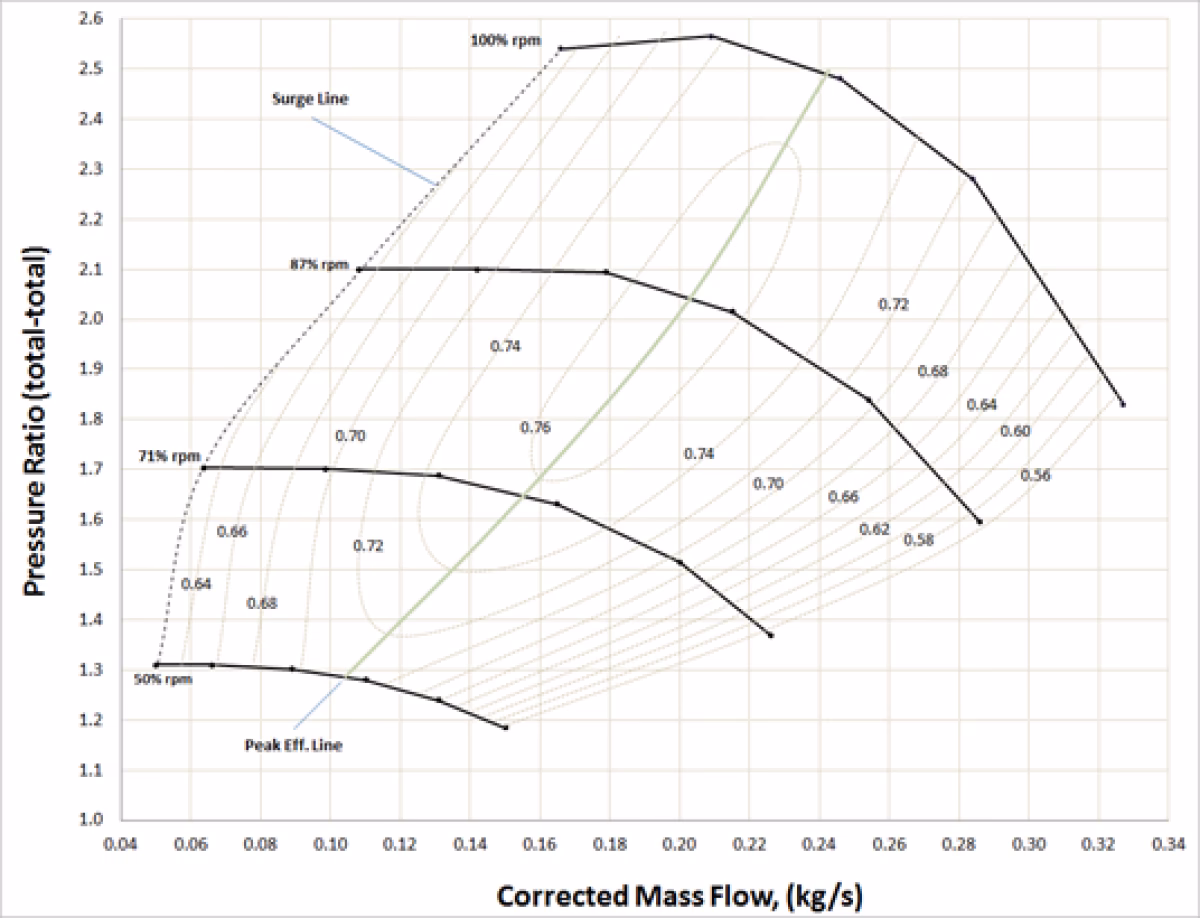

Hvad er et Kompressorkort?

Et kompressorkort er en grafisk repræsentation af en dynamisk kompressors ydeevne, udviklet af producenten. Det fungerer som kompressorens svar på en pumpes ydeevnekurve og er unikt for hver specifik kompressormodel. Kortet er todimensionelt og indeholder al den nødvendige information for at designe og drive et system korrekt. Ved at analysere dette kort kan man bestemme, hvordan kompressoren vil opføre sig under forskellige forhold med hensyn til flow, tryk, omdrejningshastighed og effektivitet.

Forståelse af Kortets Akser

For at kunne afkode et kompressorkort, er det essentielt at forstå, hvad de to primære akser repræsenterer.

Y-aksen: Trykforhold (Pressure Ratio)
Den vertikale Y-akse angiver trykforholdet. Dette er forholdet mellem trykket ved kompressorens udløb (udgangstryk) og trykket ved dens indløb (indsugningstryk). Formlen er simpel:

Udløbstryk = Indløbstryk × Trykforhold

Hvis en kompressor for eksempel suger luft ind ved atmosfærisk tryk (ca. 1 bar) og man ønsker at øge trykket til 2 bar, kræves et trykforhold på 2. Det er vigtigt at huske, at indløbstrykket kan variere, f.eks. med højden over havets overflade. En kompressor, der leverer 3 bar ved havoverfladen, vil levere et lavere udløbstryk på toppen af et bjerg, fordi indløbstrykket er lavere, selvom trykforholdet er det samme.

X-aksen: Korrigeret Luftflow (Corrected Air Flow)
Den horisontale X-akse repræsenterer mængden af luft eller gas, der strømmer gennem kompressoren. Dette måles ofte i enheder som kubikfod pr. minut (CFM) eller kilogram pr. sekund (kg/s). Værdierne er typisk "korrigerede" for at standardisere dem til bestemte temperatur- og trykforhold, hvilket gør det muligt at sammenligne ydeevnen under forskellige omgivelsesbetingelser.

De Kritiske Grænser: Surge og Choke

Et kompressorkort er afgrænset af to vigtige linjer, der definerer det sikre og stabile driftsområde. Disse linjer er kendt som surge-linjen og choke-linjen. At operere uden for dette område er yderst uønsket.

Surge-linjen: Den Venstre Grænse

På venstre side af kortet finder man surge-linjen. Hvis kompressoren opererer til venstre for denne linje, opstår et fænomen kaldet "kompressor surge". Surge er en voldsom og pulserende tilbagestrømning af gas gennem kompressoren. Dette sker, når trykket på udløbssiden er for højt i forhold til det flow, kompressoren kan opretholde. Flowet gennem kompressoren stopper brat og vender retning, hvilket forårsager en trykbølge. Dette kan gentage sig i en hurtig cyklus, hvilket skaber voldsomme vibrationer og belastninger. Kompressor surge er ekstremt farligt for udstyret, da det kan føre til alvorlig mekanisk skade på lejer, aksler og kompressorblade.

Choke-linjen: Den Højre Grænse og Maksimal Flow

På højre side af kortet ligger choke-linjen, som er nøglen til at besvare vores oprindelige spørgsmål. Denne linje definerer den absolut maksimale flowrate, som kompressoren kan levere ved en given omdrejningshastighed. Fænomenet bag denne grænse kaldes "choked flow" eller "kvælningsflow".

Choked flow opstår, når hastigheden af gassen et sted inde i kompressoren (typisk i den snævreste passage) når lydens hastighed (Mach 1). Når dette sker, kan flowraten ikke øges yderligere, uanset hvor meget man øger kompressorens omdrejningshastighed eller sænker trykket på udløbssiden. Passagen er simpelthen "choked" eller kvalt, og kan fysisk ikke transportere mere gas. Choke-linjen på kortet repræsenterer derfor kompressorens maksimale kapacitetsgrænse.

Det yderste højre punkt på hele kompressorkortet, typisk på den højeste hastighedslinje, angiver den absolut maksimal flow, som enheden overhovedet kan håndtere. Det er dog vigtigt at bemærke, at drift tæt på eller på choke-linjen ofte er meget ineffektivt. Effektivitetsøerne på kortet viser, at effektiviteten falder drastisk i dette område.

Andre Vigtige Elementer på Kortet

• Hastighedslinjer (Speed Lines): De buede linjer, der løber fra surge- til choke-området, repræsenterer kompressorens ydeevne ved forskellige konstante omdrejningshastigheder (RPM). Den øverste linje er typisk den maksimale sikre omdrejningshastighed.
• Effektivitetsøer (Efficiency Islands): De lukkede, ellipseformede kurver på kortet viser kompressorens isentropiske effektivitet. Centrum af den inderste "ø" er kompressorens mest effektive driftspunkt (Peak Efficiency Point). Målet i de fleste designs er at lægge det normale driftspunkt så tæt på dette center som muligt for at minimere energitab.

Sammenligning af Driftzoner

For at give et klart overblik, kan vi sammenligne de forskellige driftsområder for en kompressor.

Ofte Stillede Spørgsmål (FAQ)

Hvad sker der præcist, når flowet bliver "choked"?

Når flowet når lydens hastighed i en passage, skabes en stående chokbølge. Denne bølge forhindrer yderligere acceleration af flowet, uanset trykforskellen. Det er en fundamental fysisk grænse for fluid-dynamik, som effektivt sætter et loft over, hvor meget masse der kan passere gennem et givent tværsnitsareal.

Er maksimal flow det samme som maksimal effektivitet?

Absolut ikke. Faktisk er det næsten altid det modsatte. Som man kan se på et typisk kompressorkort, ligger punktet for maksimal flow helt ude til højre på kortet, hvor effektivitetsøerne indikerer en meget lav effektivitet. Det mest effektive driftspunkt ligger typisk i midten af kortet, ved et mere moderat flow og trykforhold.

Kan man øge en kompressors maksimale flow?

Nej, ikke for en given kompressor. Den maksimale flowrate er bestemt af kompressorens fysiske design (størrelse, bladgeometri osv.). Hvis et system kræver et højere flow, end hvad choke-linjen tillader, er den eneste løsning at udskifte kompressoren med en større eller anderledes designet model.

Hvorfor er det vigtigt for designere at kende disse grænser?

Når man designer et system, f.eks. en turbolader til en bilmotor eller en proceskompressor i en fabrik, er det afgørende at sikre, at det normale driftspunkt ligger sikkert inden for surge- og choke-linjerne. Man skal også have en tilstrækkelig "surge margin" – en sikkerhedsafstand til surge-linjen – for at kunne håndtere transiente forhold, som f.eks. en pludselig ændring i belastning, uden at kompressoren går i surge.

Konklusion

Den maksimale flowrate, en kompressor kan håndtere, er defineret af dens choke-linje, som er tydeligt vist på dens unikke kompressorkort. Denne grænse opstår, når gasflowet internt i kompressoren når lydens hastighed, hvilket forhindrer yderligere stigning i flow. Selvom det er teknisk muligt at operere ved denne maksimale flowrate, er det yderst ineffektivt og sjældent ønskværdigt. En grundig forståelse af kompressorkortet, inklusiv både surge- og choke-grænserne, er essentiel for at sikre en sikker, stabil og energieffektiv drift af ethvert kompressorsystem.
