Virtuel Junction Temperatur: En Dybdegående Guide

I den moderne verden er vi omgivet af avanceret elektronik, fra de smartphones vi har i lommen, til de komplekse systemer, der driver vores biler og hjem. Men bag den elegante brugerflade og de imponerende funktioner ligger en konstant kamp mod en usynlig fjende: varme. Overophedning er en af de primære årsager til, at elektroniske komponenter fejler. For at designe pålidelige og langtidsholdbare enheder, må ingeniører have en dyb forståelse for, hvordan varme genereres og håndteres internt i en chip. Centralt i denne forståelse er begrebet junction temperatur, som er den varmeste temperatur i en halvlederkomponent.

Hvad er Junction Temperatur Helt Præcist?

For at forstå junction temperatur, må vi først se på hjertet af en halvleder, som f.eks. en transistor eller en diode. Her findes et såkaldt "P-N junction", som er overgangen mellem to forskellige typer halvledermateriale. Det er i dette mikroskopiske område, at den elektriske magi sker – hvor strømmen kontrolleres og forstærkes. Men denne proces er ikke 100% effektiv; en del af den elektriske energi omdannes uundgåeligt til varme. Junction temperatur er temperaturen i præcis dette aktive område af chippen. Man kan tænke på det som motorens kernetemperatur i en bil, i modsætning til temperaturen på kølerhjelmen. Det er den mest kritiske temperatur at overvåge, da den direkte påvirker komponentens ydeevne, levetid og pålidelighed.

Den Virtuelle Junction Temperatur (Tj(v)): En Nødvendig Forenkling

At måle den præcise temperatur på et specifikt mikroskopisk punkt inde i en chip i realtid er ekstremt komplekst. Derfor har industrien, gennem standardiseringsorganer som JEDEC, udviklet en praktisk model: Den virtuelle junction temperatur.

Ifølge den officielle definition er den virtuelle junction "det teoretiske punkt eller område i en forenklet model af en halvleders termiske og elektriske adfærd, hvor al enhedens effekttab antages at finde sted."

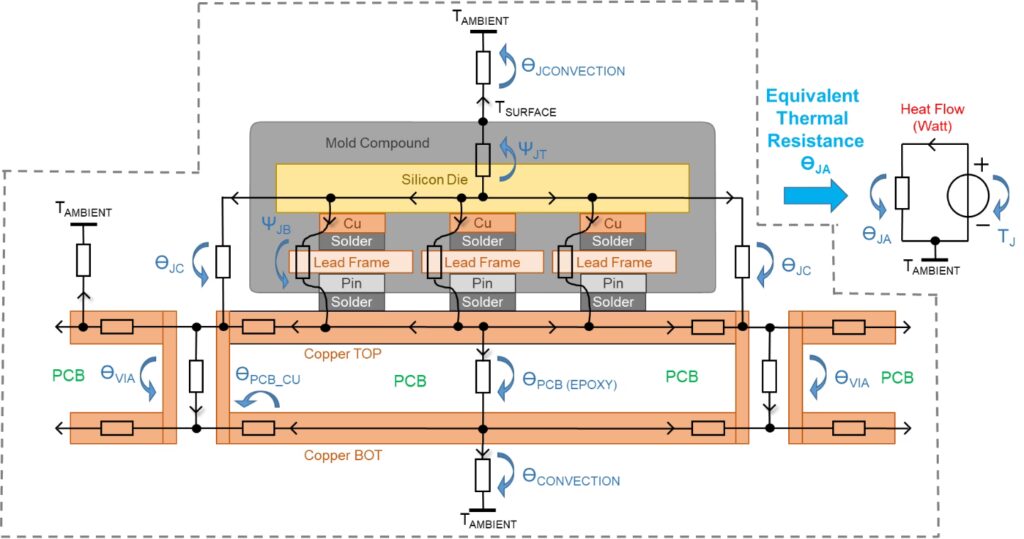

På mere jævnt dansk betyder det, at man forestiller sig, at al varmen genereres i ét enkelt punkt. Modellen antager, at temperaturen er fuldstændig jævnt fordelt over hele chippens overflade, og at der ikke findes såkaldte "hotspots" – små områder, der er markant varmere end resten. Selvom dette ikke er fuldstændig sandt i virkeligheden, er det en utrolig nyttig tilnærmelse. Denne forenkling gør de termiske beregninger, som ingeniører skal udføre for at designe effektiv varmeafledning (f.eks. køleplader eller blæsere), meget mere overskuelige.

Et Praktisk Eksempel: Sikkerhedsmarginer er Altafgørende

Lad os tage en konkret komponent som eksempel, TPS65130. Producenten specificerer, at enheden vil fungere korrekt, så længe dens junction temperatur forbliver under 125°C. Dette er dens absolutte maksimale grænse. Forestil dig nu, at denne chip skal bruges i et miljø, hvor den omgivende lufttemperatur kan nå op på 110°C. Her er sikkerhedsmarginen kun 15°C. Det efterlader meget lidt plads til fejl. I sådan et scenarie er et omhyggeligt termisk design ikke bare en god idé – det er en absolut nødvendighed. Ingeniøren skal sikre, at den varme, chippen genererer under drift, effektivt kan ledes væk, så kernetemperaturen aldrig overstiger 125°C, selv under de mest krævende forhold ("worst-case conditions"). Dette understreger vigtigheden af grundig testning for at garantere enhedens stabilitet.

Operationel Junction Temperatur (Tvj(op)): Den Virkelige Verden

Mens den virtuelle temperatur er en teoretisk model, er den operationelle junction temperatur (Tvj(op)) defineret ud fra praktiske og reelle driftsforhold. Tvj(op) angiver det temperaturområde (med en minimum- og en maksimumværdi), inden for hvilket halvlederen er designet til at fungere sikkert og kontinuerligt over længere tid. Dette inkluderer de dynamiske forhold, hvor komponenten konstant tænder og slukker, hvilket også genererer varme.

Maksimumværdien for Tvj(op) er typisk identisk med den maksimale temperatur, der er specificeret i komponentens SOA-diagram (Safe Operating Area). Et SOA-diagram er et afgørende datablad for ingeniører, da det grafisk viser de kombinationer af spænding og strøm, som komponenten kan modstå uden at tage skade. Den operationelle temperatur er altså den praktiske og sikre arbejdsgrænse, man skal designe efter.

Sammenligningstabel: Virtuel vs. Operationel Temperatur

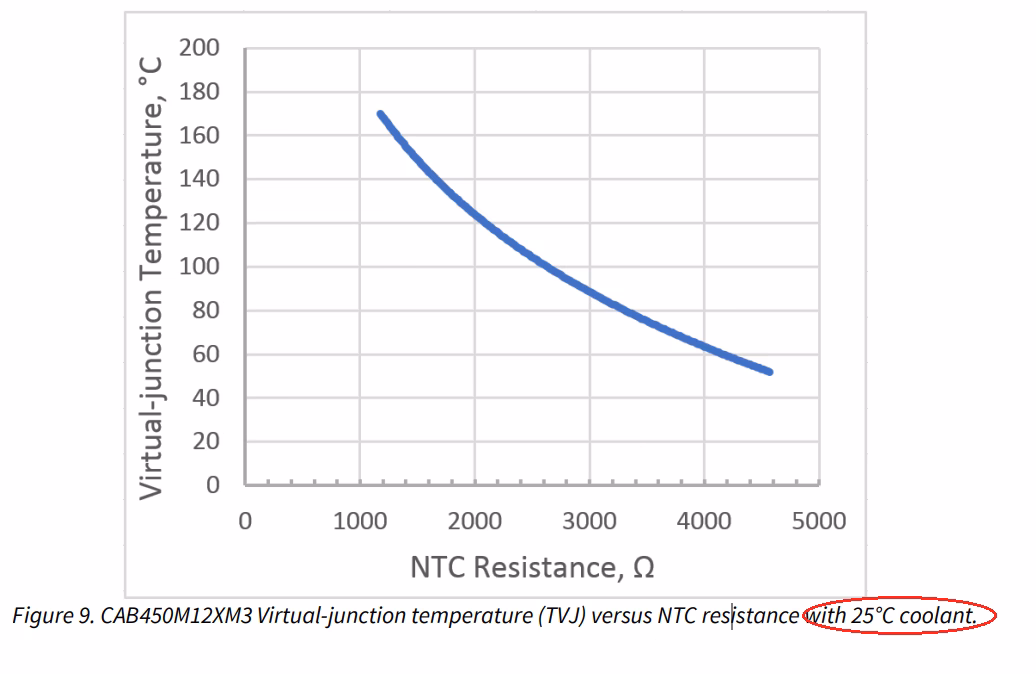

Hvordan Måles Junction Temperatur i Laboratoriet?

At måle denne interne temperatur kræver specialiserede teknikker. En almindelig metode involverer et såkaldt "passivt switching"-testsetup. Her udsættes testkomponenten (DUT - Device Under Test) for en kontrolleret elektrisk puls. En hjælpekontakt (typisk en anden transistor) bruges til at tænde og slukke for strømmen meget præcist.

I et specifikt eksempel kan man tænde for hjælpekontakten i 420 mikrosekunder for at lade en høj strøm (f.eks. 180 Ampere) løbe gennem testkomponenten. Når strømmen slukkes, måler man en meget lille forsinkelse i komponentens elektriske respons. Denne forsinkelse er temperaturafhængig, og ved at måle den nøjagtigt kan ingeniører med stor præcision beregne den interne junction temperatur i det øjeblik, strømmen blev afbrudt. Denne metode giver et pålideligt billede af, hvordan komponenten opvarmes under en specifik belastning.
