Hvad er en Betjeningsstang? En Komplet Guide

En betjeningsstang er en mekanisk komponent designet til at overføre kraft eller bevægelse fra et punkt til et andet, hvilket muliggør drift eller kontrol af en mekanisme. Selvom navnet kan lyde simpelt, dækker det over en bred vifte af enheder med vidt forskellige formål, materialer og kompleksitetsniveauer. Fra at sikre sikker drift af højspændingsanlæg til at være hjertet i en af historiens mest berømte militærrifler, spænder anvendelsen af betjeningsstænger utroligt bredt. I denne artikel dykker vi ned i to primære, men meget forskellige, verdener hvor betjeningsstænger spiller en afgørende rolle: elektriske systemer og M1 Garand-geværet.

Betjeningsstænger i Elektriske Systemer

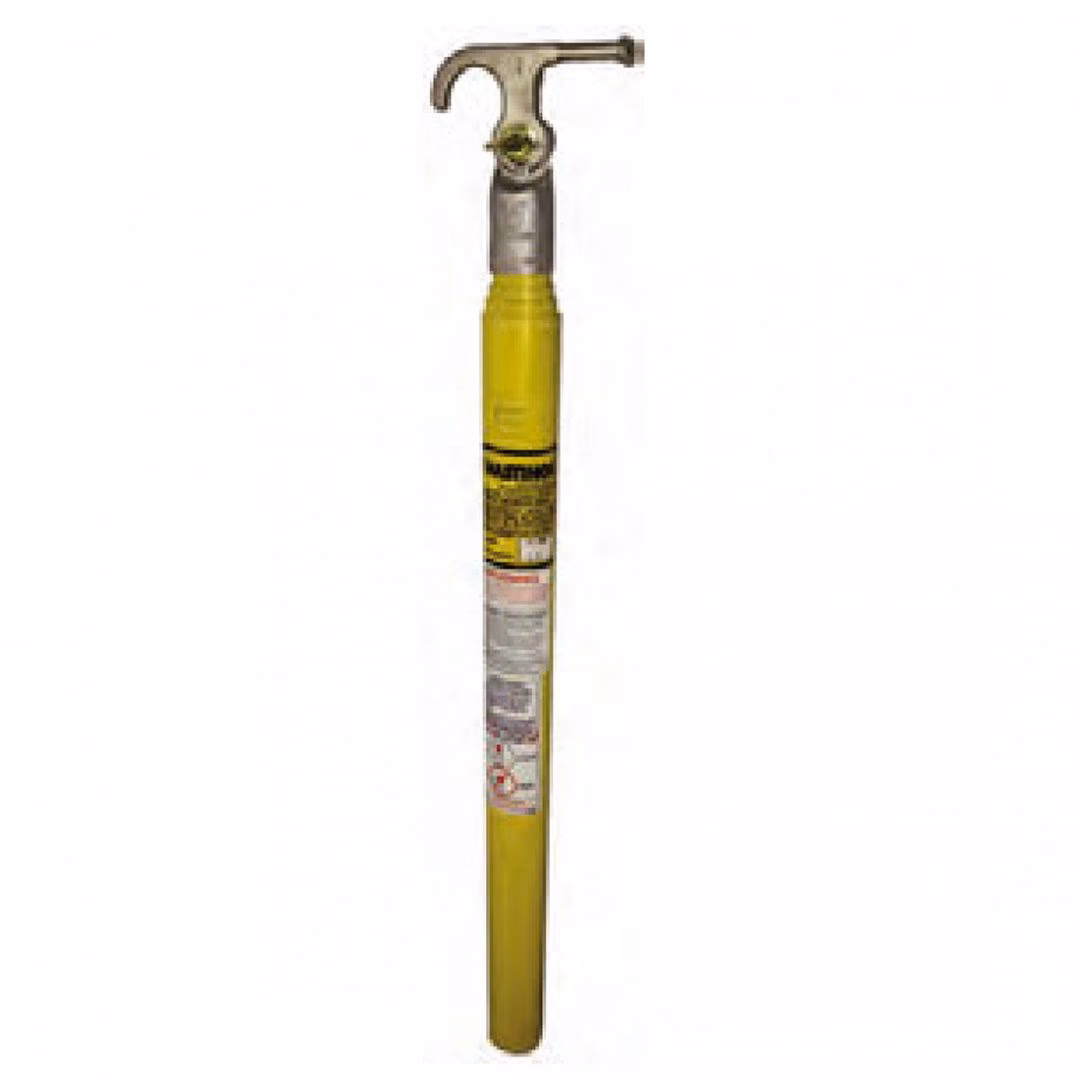

Inden for den elektriske industri er en betjeningsstang, ofte kaldet en udladningsstang eller manøvrestang, et afgørende sikkerhedsværktøj. Dens primære funktion er at give teknikere mulighed for at betjene afbrydere, sikringsudskillere og andre komponenter i højspændingsinstallationer, såsom transformatorstationer, fra en sikker afstand. Dette minimerer risikoen for elektrisk stød og lysbueulykker.

Disse stænger er fremstillet med sikkerhed som højeste prioritet. De er typisk lavet af stærke, ikke-ledende materialer som glasfiberforstærkede rør. Dette sikrer, at operatøren er fuldstændig isoleret fra de elektriske komponenter, de arbejder med. Kvaliteten af disse stænger er altafgørende, og de gennemgår strenge tests for at garantere deres holdbarhed og ydeevne under krævende forhold.

Nogle af de centrale egenskaber ved elektriske betjeningsstænger inkluderer:

• Materialer: Fremstillet af materialer af høj kvalitet, typisk faste, ekstruderede rør for maksimal styrke og isolation.
• Længde: De kan være ganske lange, nogle gange op til 8 meter, for at sikre maksimal sikkerhedsafstand.
• Låsesystemer: For at opnå og tilpasse længden er de ofte udstyret med forskellige låsesystemer, såsom trykknapper, gevindkoblinger (han/hun) eller bolt-og-møtrik-systemer.
• Holdbarhed: Overfladebehandlingen er designet til at modstå barske vejrforhold og mekanisk slid, hvilket sikrer en lang levetid.

Disse specialiserede stænger er uundværlige for alle, der arbejder med vedligeholdelse og drift af elnettet, og de er et perfekt eksempel på, hvordan et simpelt koncept kan tilpasses til at løse et kritisk sikkerhedsproblem.

M1 Garand Geværets Ikoniske Betjeningsstang

I en helt anden verden finder vi en af de mest komplekse og berømte betjeningsstænger nogensinde skabt: den, der sidder i M1 Garand-geværet. Denne komponent, ofte kaldet "op rod", er selve hjertet i geværets halvautomatiske funktionalitet og var måske den sværeste del at masseproducere under Anden Verdenskrig. Dens design er et vidnesbyrd om ingeniør John Garands geni og hans insisteren på et pålideligt, gasdrevet system.

Design og Funktion

M1 Garands betjeningsstang fungerer ved at udnytte en lille mængde krudtgasser, der ledes ud fra løbet gennem en gasport, lige efter kuglen har passeret. Gassen presser på et stempel for enden af betjeningsstangen, hvilket kaster den bagud med stor kraft. Denne bagudgående bevægelse driver hele repeteringscyklussen: den låser bundstykket op, trækker det tomme patronhylster ud, spænder hammeren og komprimerer rekylfjederen. Når fjederen derefter udvider sig, skubber den stangen og bundstykket fremad, hvorved en ny patron føres ind i kammeret. Hele denne proces sker på en brøkdel af et sekund.

Den lange, kurvede form er nødvendig for at føre stangen fra gasporten nær mundingen, rundt om løbet og op til bundstykket, hvor den interagerer med låsemekanismen. Den er fremstillet i to dele – røret og håndtaget – som svejses sammen.

Den Bøjede Sandhed: Myten om den Lige Stang

En af de mest almindelige misforståelser blandt nye M1 Garand-ejere er, at deres betjeningsstang er bøjet og derfor defekt. Sandheden er det stik modsatte. En M1 Garand betjeningsstang er designet og fremstillet med to specifikke bøjninger i røret. De er ikke fejl; de er en afgørende del af designet, som sikrer korrekt funktion og frigang i forhold til løbet og skæftet. Disse bøjninger findes typisk omkring 4,8 tommer og 12,3 tommer fra stempelenden. Så hvis din stang har disse bøjninger, er den, som den skal være!

"Cut" vs. "Uncut": En Vigtig Forskel

Under Anden Verdenskrig opdagede man, at den skarpe vinkel, hvor håndtaget og røret mødtes, kunne være et svagt punkt, der med tiden kunne føre til spændingsrevner. Efter krigen, under ombygningsprogrammer, blev mange af de eksisterende stænger modificeret med en spændingsaflastende fræsning – en lille, oval udskæring ved samlingen. Stænger med denne modifikation kaldes "cut", mens de oprindelige stænger uden udskæringen kaldes "uncut".

For skytter er en "cut" stang at foretrække, da den er mere holdbar. For samlere, der ønsker at restaurere et gevær til sin oprindelige, historisk korrekte tilstand, er en "uncut" stang dog mere værdifuld. Alle betjeningsstænger, der blev produceret efter krigen, blev fremstillet med denne spændingsaflastning som standard.

Fremstilling og Kvalitetskontrol

At bøje stængerne korrekt var et højt specialiseret håndværk hos producenter som Springfield Armory. Der blev udviklet utroligt komplekse måleværktøjer for at kontrollere, at hver eneste kurve og vinkel på stangen var inden for de snævre tolerancer. Dette vidner om den enorme præcision, der krævedes for at sikre geværets pålidelighed.

For enden af stangen sidder et gasstempel. Dette stempel skal have en meget præcis diameter (mellem 0,525 og 0,526 tommer) for at skabe en korrekt forsegling i gascylinderen og sikre en effektiv overførsel af energi fra krudtgasserne.

Sammenligningstabel

Ofte Stillede Spørgsmål

Er min M1 Garand betjeningsstang defekt, hvis den er bøjet?

Nej, højst sandsynligt ikke. Betjeningsstangen til en M1 Garand er designet til at have to specifikke bøjninger. Disse er nødvendige for korrekt funktion. En helt lige stang ville ikke fungere i geværet.

Hvad er forskellen på en "cut" og "uncut" betjeningsstang?

En "cut" stang har en spændingsaflastende fræsning ved samlingen mellem håndtag og rør for at forhindre revner. Dette er en forbedring, der blev indført efter Anden Verdenskrig. En "uncut" stang er den oprindelige version uden denne modifikation og er primært eftertragtet af samlere.

Hvad bruges en elektrisk betjeningsstang til?

Den bruges til at give en sikker afstand for personale, der skal betjene kontakter, sikringer eller andre komponenter i højspændingsanlæg. Dens primære formål er at beskytte mod elektrisk stød.

Hvorfor var betjeningsstangen så svær at producere til M1 Garand?

På grund af dens komplekse form med flere kurver, de strenge krav til materialestyrke og de meget snævre tolerancer, der var nødvendige for at sikre pålidelig funktion under alle forhold. At mestre bøjningsprocessen var en stor teknisk udfordring.
