Junction-temperatur: Din Enheds Skjulte Feber

Har du nogensinde undret dig over, hvorfor din bærbare computer pludselig begynder at køre langsommere efter et par timers intensiv brug, eller hvorfor din smartphone føles brandvarm, når du spiller et krævende spil? Svaret ligger i et koncept, der er afgørende for enhver elektronisk enheds helbred og levetid: Junction-temperatur. Tænk på det som den indre kropstemperatur for de vitale komponenter i dine enheder. Ligesom en vedvarende feber kan være skadelig for et menneske, kan en for høj junction-temperatur forårsage uoprettelig skade på den teknologi, vi er så afhængige af i vores hverdag.

I denne artikel dykker vi ned i, hvad junction-temperatur (ofte forkortet som Tj) egentlig er, hvorfor den er så vigtig, og hvordan producenter designer komponenter til at håndtere varme. At forstå dette fænomen er ikke kun for ingeniører; det er for alle, der ønsker at få mest muligt ud af deres elektronik og sikre, at den holder så længe som muligt.

Hvad er Junction-temperatur Helt Præcist?

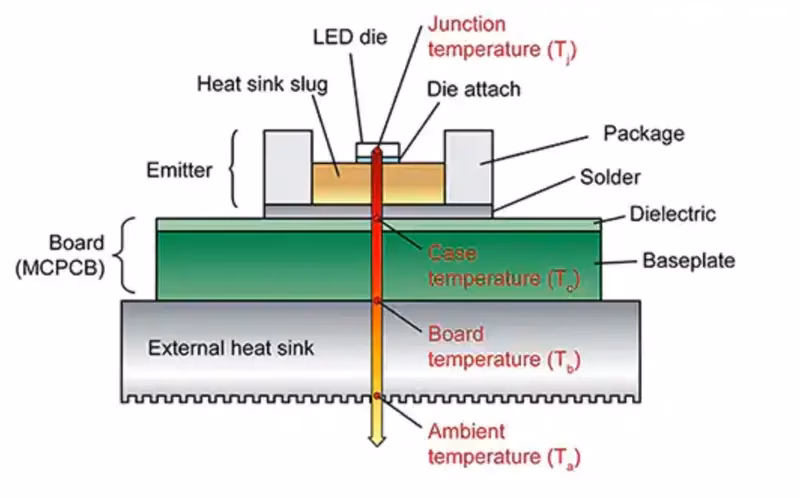

Når vi taler om temperaturen på en elektronisk enhed, tænker de fleste på den ydre temperatur – hvor varmt kabinettet føles. Men junction-temperaturen er noget helt andet og langt mere præcist. Det er den faktiske driftstemperatur af selve halvlederbrikken (siliciumchippen) inde i en komponent som en processor (CPU), en grafikprocessor (GPU) eller en anden integreret kreds.

Ordet "junction" refererer til PN-overgangen i en transistor, som er den mikroskopiske grundsten i al moderne elektronik. Når strøm passerer gennem disse milliarder af transistorer, genereres der varme som et biprodukt. Denne varme koncentreres på selve chippen, hvilket får dens temperatur til at stige betydeligt over omgivelsernes temperatur. Junction-temperaturen er altså den varmeste del af komponenten og en direkte indikator for, hvor hårdt den arbejder, og hvor meget stress den udsættes for.

Forskellige fysiske egenskaber i halvledermaterialer er stærkt temperaturafhængige. Ved høje temperaturer kan der opstå en ond cirkel kendt som "thermal runaway", hvor øget varme fører til øget strømlækage, som igen genererer endnu mere varme. Dette kan hurtigt føre til, at komponenten fejler, enten midlertidigt eller permanent.

Den Kritiske Grænse: Maksimal Junction-temperatur (Tjmax)

Alle halvlederkomponenter har en øvre grænse for, hvor meget varme de kan tåle, før de tager skade. Denne grænse kaldes maksimal junction-temperatur (Tjmax) og er specificeret af producenten i komponentens datablad. Tjmax er ikke en anbefalet driftstemperatur, men derimod et absolut maksimum, som under ingen omstændigheder må overskrides.

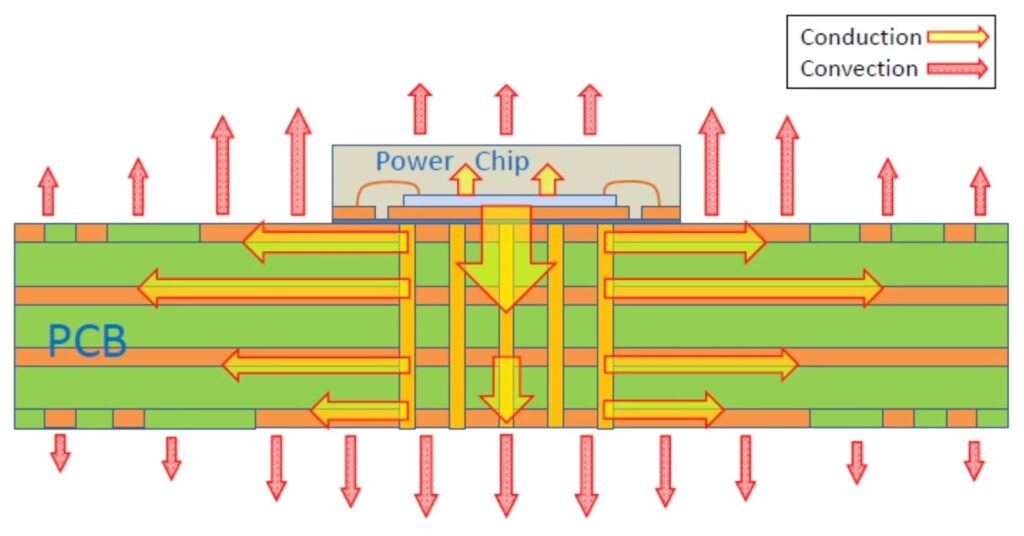

At køre en komponent tæt på sin Tjmax over længere tid vil drastisk forkorte dens levetid, selvom den ikke fejler med det samme. Varmen accelererer aldringsprocesser i materialerne, såsom elektromigration, hvor de fine metalforbindelser inde i chippen langsomt nedbrydes. Derfor er det afgørende for ingeniører at designe systemer med tilstrækkelig køling – f.eks. ved hjælp af køleplader, blæsere eller mere avancerede køleløsninger – for at holde junction-temperaturen et godt stykke under Tjmax under normale og selv de mest krævende driftsforhold.

Hvordan Moderne Enheder Beskytter Sig Selv: Termisk Drosling

Moderne processorer fra producenter som Intel, AMD og Qualcomm er udstyret med et avanceret netværk af interne temperatursensorer. Disse sensorer overvåger konstant junction-temperaturen i realtid. Hvis temperaturen nærmer sig den farlige Tjmax-grænse, iværksætter enheden en række beskyttelsesforanstaltninger, der samlet kaldes termisk drosling (thermal throttling).

Termisk drosling fungerer ved midlertidigt at reducere processorens ydeevne for at mindske varmeudviklingen. Dette kan ske ved:

• Clock Gating: Midlertidigt at slukke for dele af chippen, der ikke er i brug.
• Reduktion af klokfrekvens: At sænke den hastighed, hvormed processoren udfører beregninger.

Det er derfor, din computer eller telefon kan føles langsommere, når den bliver meget varm. Det er en indbygget sikkerhedsfunktion, der ofrer midlertidig ydeevne for at beskytte hardwaren mod permanent skade. Hvis termisk drosling ikke er nok til at bringe temperaturen under kontrol, vil de fleste enheder foretage en nødlukning for helt at forhindre en katastrofal fejl.

Standardiserede Temperaturklasser: Hvorfor Lige 85°C, 105°C og 125°C?

Når man kigger på datablade for forskellige elektroniske komponenter, vil man ofte se, at de er klassificeret til at fungere inden for specifikke temperaturområder, med øvre grænser som 85°C, 105°C, 125°C og endda 150°C. Disse tal er ikke tilfældige, men er et resultat af årtiers standardisering i branchen, baseret på en kombination af materialevidenskab, pålidelighedstest og anvendelseskrav.

Her er en oversigt over nogle almindelige temperaturklasser, som man ser i f.eks. AEC-Q100-standarden for bilelektronik:

Årsagerne til disse specifikke trin er mangefacetterede:

1. Materialeegenskaber: De fysiske og kemiske egenskaber ved halvledere, indkapslingsmaterialer og metaller ændrer sig markant ved bestemte temperaturtærskler. Disse standardiserede niveauer repræsenterer punkter, hvor materialernes stabilitet og ydeevne er veldefinerede og garanterede.
2. Pålidelighed og Levetid: Elektronikproducenter udfører omfattende accelererede ældningstests. En tommelfingerregel er, at for hver 10-20°C stigning i driftstemperatur halveres komponentens forventede levetid. Temperaturklasserne repræsenterer derfor en balance mellem ydeevne og en acceptabel levetid.
3. Anvendelsesscenarier: Kravene varierer enormt. En komponent i en smartphone i et klimatiseret rum oplever helt andre forhold end en sensor i motorrummet på en bil, der kan blive ekstremt varmt. Klasserne gør det muligt for designere at vælge den rette komponent til jobbet.
4. Kølingsdesign og Omkostninger: Ved at have standardiserede klasser kan ingeniører lettere designe køleløsninger. En komponent klassificeret til 85°C kræver mindre aggressiv og billigere køling end en, der skal fungere ved 125°C. Dette skaber en balance mellem pålidelighed, ydeevne og de samlede omkostninger for det færdige produkt.

Ofte Stillede Spørgsmål (FAQ)

Hvad er forskellen på driftstemperatur og junction-temperatur?

Dette er en almindelig kilde til forvirring. Driftstemperatur refererer typisk til den omgivende temperatur (den luft, der omgiver enheden) eller temperaturen på komponentens ydre kabinet. Junction-temperatur er, som nævnt, den interne kernetemperatur af selve siliciumchippen. Junction-temperaturen vil altid være højere end den omgivende temperatur, når enheden er tændt og arbejder, fordi den selv genererer varme. Forskellen kan være alt fra få grader til over 50 grader, afhængigt af enhedens strømforbrug og kølingens effektivitet.

Hvordan kan jeg holde mine enheders junction-temperatur lav?

Selvom du ikke kan måle den direkte uden specialudstyr, kan du tage skridt til at forbedre den generelle køling, hvilket vil sænke junction-temperaturen. Sørg for god ventilation omkring dine enheder (undgå at blokere ventilationsåbninger på en bærbar), rens jævnligt støv fra blæsere og køleplader, og undgå at bruge enheden i direkte sollys eller i meget varme omgivelser. For stationære computere kan opgradering af kølesystemet have en stor effekt.

Er det farligt, hvis min computer bliver varm?

At en computer bliver varm under brug er helt normalt. Men hvis den bliver usædvanligt varm at røre ved, begynder at køre meget langsomt, eller pludselig lukker ned, kan det være tegn på overophedning. Selvom de indbyggede sikkerhedsfunktioner som termisk drosling forhindrer øjeblikkelig skade, kan kronisk høje temperaturer markant forkorte din computers levetid.

Konklusion: Pas på din enheds helbred

Junction-temperatur er en usynlig, men afgørende faktor for sundheden, ydeevnen og levetiden af vores elektroniske enheder. Det er den sande målestok for det termiske stress, som hjertet af teknologien udsættes for. Ved at forstå dens betydning og ved at sikre gode driftsbetingelser for vores elektronik, kan vi ikke kun nyde en mere stabil og hurtig ydeevne, men også forlænge levetiden på de enheder, der spiller en så central rolle i vores moderne liv. Næste gang din bærbare computer føles varm, så tænk på det som en påmindelse om den intense aktivitet, der foregår indeni, og giv den en chance for at køle ned.
