Antenneteknologi i Moderne Medicin: Den Skjulte Helt

I en verden, hvor vi konstant taler om læger, medicin og nye behandlingsformer, overser vi ofte de usynlige helte, der gør moderne sundhedspleje mulig. En af disse afgørende, men ofte glemte, teknologier er antennen. Måske tænker du på antenner som noget, der hører til gamle radioer eller på taget af en bil, men sandheden er, at avancerede monopoleantenner er kernen i utallige livreddende medicinske apparater. De udgør den vitale forbindelse, der muliggør trådløs overvågning, præcis diagnostik og endda implanterbart udstyr, der kommunikerer med omverdenen. Denne artikel dykker ned i den fascinerende verden af monopoleantenner og afdækker, hvordan denne simple teknologi er blevet en uundværlig del af nutidens og fremtidens sundhedsvæsen.

Hvad er en Monopolantenne? En Grundlæggende Forklaring

For at forstå deres rolle i medicin, må vi først forstå, hvad en monopolantenne er. I sin essens er det en af de mest grundlæggende antennetyper, der består af en enkelt lige, stangformet leder monteret vinkelret på en ledende overflade, kendt som en jordplan. Man kan tænke på det som en halv dipolantenne, hvor jordplanet fungerer som et spejl for den manglende halvdel. Denne simple konstruktion giver en række fordele, der gør den ideel til medicinske anvendelser:

• Simplicitet: Designet er ligetil, hvilket gør dem nemme at fremstille og integrere.
• Kompakt størrelse: De kræver mindre plads end andre antennetyper, hvilket er afgørende for bærbare og implanterbare enheder.

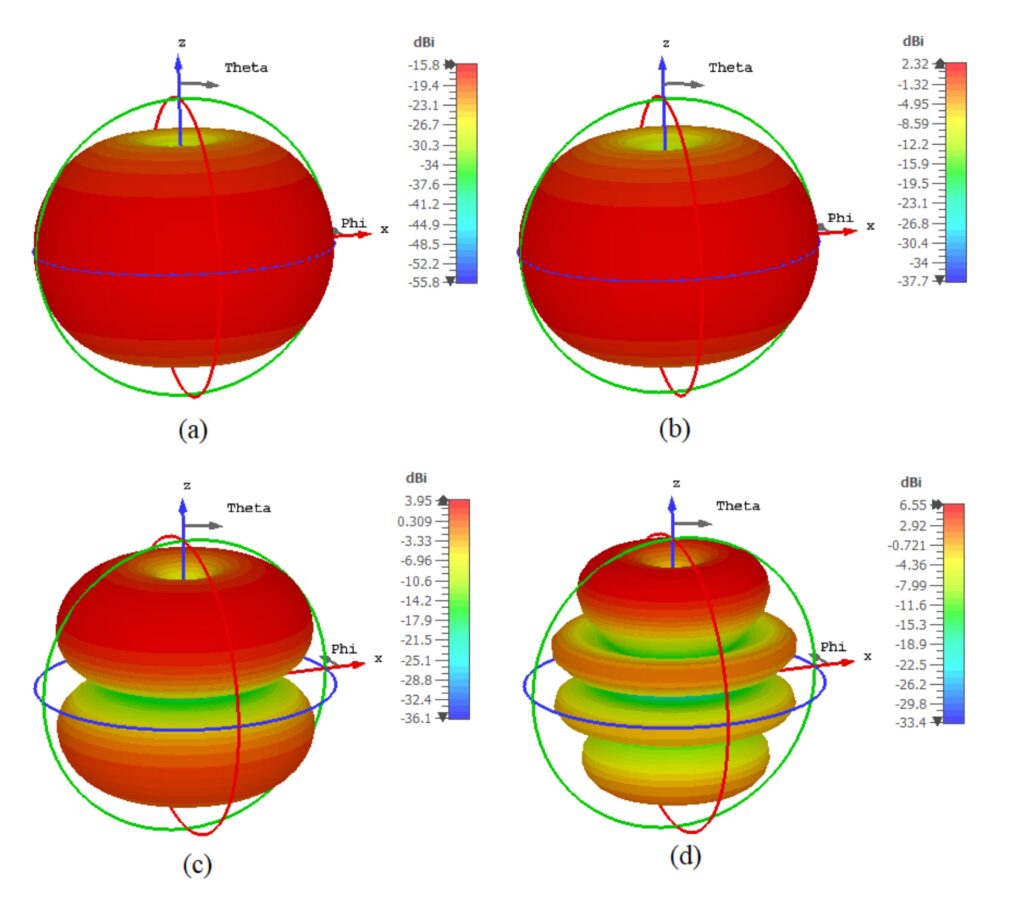

• Omidirektionel dækning: De sender og modtager signaler i et 360-graders mønster, hvilket er perfekt til enheder, der skal fungere uanset orientering, som f.eks. en patientmonitor.
• Omkostningseffektivitet: Den simple konstruktion fører til lavere produktionsomkostninger, hvilket er vigtigt for at holde prisen på medicinsk udstyr nede.

Disse egenskaber gør monopoleantennen til en alsidig og pålidelig komponent i alt fra trådløse EKG-monitorer til avancerede scanningssystemer på hospitaler.

Kvartbølgemonopolen: Præcision i Diagnostisk Udstyr

En af de mest almindelige og effektive typer er kvartbølgemonopolen. Som navnet antyder, er dens længde cirka en fjerdedel af bølgelængden for den frekvens, den opererer på. Denne præcise længde er afgørende for at skabe en stående bølge, der sikrer maksimal effektivitet i signaltransmission og -modtagelse. Længden (L) beregnes ved hjælp af en simpel formel:

L = (c / f) * 0,25

Hvor 'c' er lysets hastighed, og 'f' er driftsfrekvensen. I medicinsk sammenhæng betyder dette, at for at et apparat, f.eks. et telemetrisystem der sender patientdata, skal fungere fejlfrit, skal antennen være perfekt afstemt til den specifikke frekvens. Enhver afvigelse kan føre til tab af data, hvilket kan have alvorlige konsekvenser.

Vigtigheden af Impedansmatchning og Jordplan

For at opnå optimal ydeevne er impedansmatchning altafgørende. En kvartbølgemonopolantenne har typisk en impedans på omkring 36,5 ohm. De fleste radiosystemer er designet til 50 ohm. Denne forskel skal udlignes ved hjælp af et matchende netværk for at sikre, at al energien overføres effektivt fra senderen til antennen. I medicinsk udstyr, hvor signalstyrke og -klarhed er kritisk, er perfekt impedansmatchning ikke til forhandling.

Jordplanets størrelse og form har også en enorm indflydelse på antennens ydeevne. Et større jordplan forbedrer effektiviteten og skaber et mere symmetrisk strålingsmønster. I en bærbar sundhedsmonitor kan selve enhedens printkort (PCB) fungere som jordplan, og designet af dette er derfor en integreret del af antenneudviklingen.

Planare og UWB-antenner: Revolutionen inden for Bærbare Enheder

Mens den klassiske stangantenne stadig har sin plads, har moderne medicinsk teknologi, især inden for 'wearables' og 'Internet of Medical Things' (IoMT), drevet udviklingen af nye former. Her kommer planare monopoleantenner ind i billedet.

Planare Monopolantenner

Disse antenner består af et fladt, ledende element – ofte rektangulært eller cirkulært – monteret på et printkort. Deres lave profil gør dem perfekte til integration i små, kropsbårne enheder som:

• Kontinuerlige glukosemålere (CGM)
• Smarte ure med EKG-funktionalitet
• Trådløse patches til overvågning af vitale tegn
• Smarte piller, der kan sende data fra mave-tarm-kanalen

Designet kan skræddersys til at opnå bred båndbredde, hvilket betyder, at de kan kommunikere effektivt over flere frekvenser.

Ultra-Wideband (UWB) Monopolantenner

Ultra-Wideband (UWB) teknologi er en game-changer inden for medicinsk præcisionssporing og dataoverførsel. UWB-antenner opererer over et ekstremt bredt frekvensspektrum (typisk 3,1 til 10,6 GHz). Dette giver to store fordele i hospitalsmiljøer:

1. Høj datahastighed: De kan overføre store mængder data hurtigt og med lavt strømforbrug, hvilket er ideelt til trådløs overførsel af billeder fra f.eks. en endoskopikapsel.
2. Præcis positionering: UWB kan bestemme en enheds placering med få centimeters nøjagtighed. Dette kan bruges til at spore dyrt mobilt udstyr (som ultralydsscannere), overvåge patientflow eller endda sikre, at kirurgiske instrumenter er på det rigtige sted.

At designe en antenne, der fungerer stabilt over så bredt et frekvensområde, er en stor udfordring, men løsninger som tilspidsede designs og brugen af fraktale geometrier har gjort det muligt.

Sammenligning af Antennetyper i Medicinske Anvendelser

For at give et klart overblik, er her en sammenligningstabel over de diskuterede antennetyper og deres typiske anvendelser i sundhedssektoren.

Fremtiden for Antenneteknologi i Medicin

Udviklingen stopper ikke her. Fremtiden byder på endnu mere avancerede og integrerede antenneløsninger, der vil forme fremtidens sundhedsvæsen.

• Miniaturisering og integration: Vi vil se endnu mindre antenner, potentielt på chip-niveau (Antenna-on-Chip), som kan integreres i 'smarte piller' eller endda i blodbanen til diagnostiske formål. 3D-printede antenner vil tillade komplekse, skræddersyede geometrier, der er optimeret til specifikke kropsdele.
• Fleksible og tekstil-integrerede antenner: Forestil dig en hospitalsdragt eller et plaster med indbyggede sensorer og antenner, der konstant overvåger en patients vitale tegn og sender data trådløst til en central enhed. Dette er muligt med antenner lavet af fleksible materialer, der kan integreres i tekstiler.
• Intelligente og rekonfigurerbare antenner: Fremtidens antenner vil være 'smarte'. De vil kunne ændre deres frekvensbånd eller strålingsmønster dynamisk for at undgå interferens, spare strøm eller optimere forbindelsen afhængigt af patientens position eller miljø. Materialer som grafen og flydende metal forskes i til disse formål.

Denne konstante innovation sikrer, at teknologien kan følge med de stadigt stigende krav til Internet of Medical Things (IoMT), hvor alt fra senge og infusionspumper til patienter og personale er forbundet i et intelligent netværk.

Ofte Stillede Spørgsmål (FAQ)

Er trådløs teknologi i medicinsk udstyr sikkert?

Ja. Medicinsk udstyr er underlagt ekstremt strenge regulativer og testkrav for at sikre patientsikkerheden. De trådløse systemer bruger specifikke, ofte beskyttede, frekvensbånd og lav sendeeffekt for at minimere risikoen for interferens med andet kritisk udstyr og for at sikre, at de er sikre for menneskekroppen.

Hvorfor er antennens præcise design så vigtigt?

Antennens design, herunder dens længde og form, bestemmer, hvor effektivt den kan sende og modtage signaler på en given frekvens. I en medicinsk kontekst, hvor pålidelig overførsel af livsvigtige data er afgørende, sikrer et optimalt design en stærk og stabil forbindelse, længere batterilevetid og færre datafejl.

Kan min mobiltelefon forstyrre en pacemaker?

Moderne pacemakere og andet implanterbart udstyr er designet med avanceret afskærmning for at beskytte dem mod interferens fra hverdagselektronik som mobiltelefoner. Selvom risikoen er meget lille, anbefaler producenter ofte stadig at holde mobiltelefoner en vis afstand (f.eks. 15 cm) fra implantatet som en ekstra sikkerhedsforanstaltning.

Konklusion

Fra den simple kvartbølgemonopol til de avancerede UWB-konfigurationer, er monopoleantenner en fundamental byggesten i det moderne sundhedsvæsen. Deres alsidighed, simplicitet og evne til at blive tilpasset og miniaturiseret har gjort dem uundværlige i en tid med stigende efterspørgsel efter trådløs, bærbar og intelligent medicinsk teknologi. Næste gang du ser en trådløs patientmonitor eller hører om en ny 'smart' sundhedsenhed, så send en tanke til den lille, men kraftfulde, antenne indeni. Det er en sand, usynlig helt, der arbejder i det stille for at forbinde os til en sundere fremtid.
