MSP430: En Dybdegående Open Source Guide

I en verden af indlejrede systemer, hvor effektivitet og lavt strømforbrug er altafgørende, har Texas Instruments' MSP430 mikrocontroller-familie længe været en favorit blandt ingeniører og hobbyfolk. Kendt for sin 16-bit arkitektur og designet specifikt til applikationer med lavt strømforbrug, har den fundet vej til utallige enheder. Men hvad der gør økosystemet omkring MSP430 endnu mere spændende, er eksistensen af openMSP430, en open source-kerne, der giver en hidtil uset grad af frihed og fleksibilitet. Denne artikel er en omfattende guide til MSP430-verdenen, med særligt fokus på open source-værktøjer og muligheder, der åbner døren for innovation uden dyre licenser.

Hvad er en MSP430 Mikrocontroller?

Før vi dykker ned i open source-aspektet, er det vigtigt at forstå, hvad en MSP430 er. MSP430 er en familie af mixed-signal mikrocontrollere fra Texas Instruments. Ordet "mixed-signal" betyder, at den kan håndtere både analoge og digitale signaler, hvilket gør den ideel til applikationer, der interagerer med den virkelige verden, såsom sensorer og måleenheder. Kernen er en 16-bit CPU, som tilbyder en god balance mellem ydeevne og effektivitet. Det absolutte kendetegn for MSP430-familien er dens ekstremt lave strømforbrug. Den er designet fra bunden til at fungere i batteridrevne enheder, hvor hvert eneste mikrowatt tæller. Dette opnås gennem flere lav-strøm-tilstande (Low Power Modes), hvor dele af mikrocontrolleren kan slukkes, når de ikke er i brug, for kun at vågne op, når det er nødvendigt. Denne egenskab gør den perfekt til bærbare instrumenter, intelligente sensorsystemer og medicinsk udstyr.

openMSP430: Et Kraftfuldt Open Source Alternativ

Her bliver det rigtig interessant. openMSP430 er en syntetiserbar 16-bit mikrocontroller-kerne skrevet i hardwarebeskrivelsessproget Verilog. "Syntetiserbar" betyder, at designet kan omdannes til en fysisk chip, enten i en ASIC (Application-Specific Integrated Circuit) eller programmeres ind i en FPGA (Field-Programmable Gate Array). Det mest bemærkelsesværdige er, at den er designet til at være fuldt ud kompatibel med Texas Instruments' MSP430-arkitektur. Det betyder, at kode, der er kompileret med en standard MSP430-værktøjskæde, kan køre på en openMSP430-kerne næsten cyklus-præcist. Dette giver en enorm fordel, da man kan udnytte det modne og velunderstøttede softwareøkosystem, der allerede findes for MSP430.

Projektet er ikke kun en bar CPU-kerne; det leveres med en række essentielle periferienheder, såsom en 16x16 hardware-multiplikator, en watchdog-timer, GPIO-porte (General-Purpose Input/Output) og TimerA. Måske vigtigst af alt inkluderer den en to-tråds seriel debug-grænseflade, der understøtter GNU Debugger (GDB), hvilket muliggør in-system debugging af softwaren direkte på hardwaren.

Nøglefunktioner ved openMSP430

Designet bag openMSP430 er fokuseret på effektivitet og fleksibilitet, hvilket afspejles i dens funktioner:

• Lille Areal: Kernen er ekstremt kompakt og kræver kun omkring 8.000 logiske gates i en ASIC-implementering. Dette gør den ideel til mixed-signal IC'er, hvor pladsen er trang og omkostningerne skal holdes nede.
• Høj Kodetæthed: 16-bit arkitekturen og instruktionssættet giver en fremragende kodetæthed, hvilket betyder, at komplekse programmer kan gemmes i mindre programhukommelse.
• God Ydeevne: Selvom fokus er på lavt strømforbrug, leverer kernen solid ydeevne til en bred vifte af indlejrede applikationer.
• Strøm- og Clock-styring: Designet inkluderer indbyggede muligheder for avanceret styring af strøm og clock-frekvenser, hvilket er afgørende for strømbesparende design.
• Designfleksibilitet: Kernen er både FPGA-venlig (med optioner for et enkelt clock-domæne) og ASIC-venlig, hvilket giver designere frihed til at vælge den rette implementeringsplatform.
• Silicium-testet: Projektet er ikke blot en teoretisk øvelse; det er blevet implementeret og testet i fysiske chips flere gange, hvilket beviser dets robusthed.

Værktøjskæden: Softwaren der Giver Liv til Hardwaren

For at udvikle software til en mikrocontroller som MSP430 har man brug for en "toolchain" eller værktøjskæde. Dette er en samling af programmer, der omdanner menneskeskreven kildekode (typisk i C eller C++) til maskinkode, som mikrocontrolleren kan eksekvere. Heldigvis er værktøjskæden for MSP430 i høj grad baseret på open source-software, hvilket gør den tilgængelig for alle.

Kompilator: MSPGCC

Hjertet i softwareudviklingen er kompilatoren. For MSP430 er det mest populære open source-valg MSPGCC, som er en version af den velkendte GNU Compiler Collection (GCC), der er specifikt tilpasset til MSP430-arkitekturen. Texas Instruments understøtter og udgiver officielt forudbyggede versioner af denne værktøjskæde, hvilket sikrer høj kvalitet og kompatibilitet. For at kompilere et program skal man typisk bruge kommandoen msp430-elf-gcc, hvor man specificerer mål-enheden (f.eks. -mmcu=msp430fr6989) og sine kildekodefiler.

Debugger: mspdebug og GDB

Debugging er processen med at finde og rette fejl i software. mspdebug er et alsidigt kommandolinjeværktøj, der understøtter en række forskellige programmeringsadaptere (FET'er). Det kan bruges som en selvstændig debugger til at programmere chippen, læse hukommelse og disassemblere kode. Dets mest kraftfulde funktion er dog evnen til at fungere som en GDB-proxy. Dette betyder, at man kan køre mspdebug for at etablere en forbindelse til mikrocontrolleren og derefter tilslutte den fuldt udstyrede GNU Debugger (GDB) til mspdebug. Dette giver en professionel debugging-oplevelse med breakpoints, step-by-step eksekvering og inspektion af variable direkte fra kommandolinjen eller en integreret udviklingsomgivelse (IDE).

Programmeringsværktøjer (Flashers)

Når koden er kompileret, skal den overføres til mikrocontrollerens flash-hukommelse. Denne proces kaldes "flashing". Der findes flere værktøjer til dette:

1. mspdebug: Ud over at være en debugger kan mspdebug også bruges til at programmere enheden med en simpel kommando.
2. MSPFlasher: Dette er et officielt open source-værktøj fra Texas Instruments. Det er et kommandolinjebaseret interface, der kan downloade binære filer til mikrocontrolleren via JTAG-grænsefladen.
3. BSL Scripter: Nogle MSP430-modeller har en indbygget Bootloader (BSL), som gør det muligt at programmere enheden via en seriel grænseflade som UART. BSL Scripter er TI's værktøj til at kommunikere med denne bootloader. Det er især nyttigt, hvis man ikke har en JTAG-adapter til rådighed.

Sammenligning af Programmeringsværktøjer

Valget af flashing-værktøj afhænger af dit hardware-setup og dine behov. Her er en hurtig sammenligningstabel:

Ofte Stillede Spørgsmål (FAQ)

Er MSP430 open source?

Selve MSP430-arkitekturen er proprietær og ejet af Texas Instruments. Dog er der to vigtige open source-elementer: 1) openMSP430-projektet, som er en uafhængig, open source re-implementering af kernen. 2) Den officielle software-værktøjskæde (MSPGCC), som er baseret på open source-projekter som GCC, Binutils og GDB, og som TI aktivt vedligeholder og distribuerer.

Hvad er den primære fordel ved at bruge openMSP430?

Den største fordel er friheden og gennemsigtigheden. Fordi kernen er open source, kan udviklere studere den i detaljer, tilpasse den til specifikke behov og implementere den i deres egne chip-designs (ASIC/FPGA) uden licensomkostninger. Det er ideelt til akademisk forskning, specialiserede kommercielle produkter og for dem, der ønsker fuld kontrol over deres hardware.

Hvilket hardware skal jeg bruge for at komme i gang?

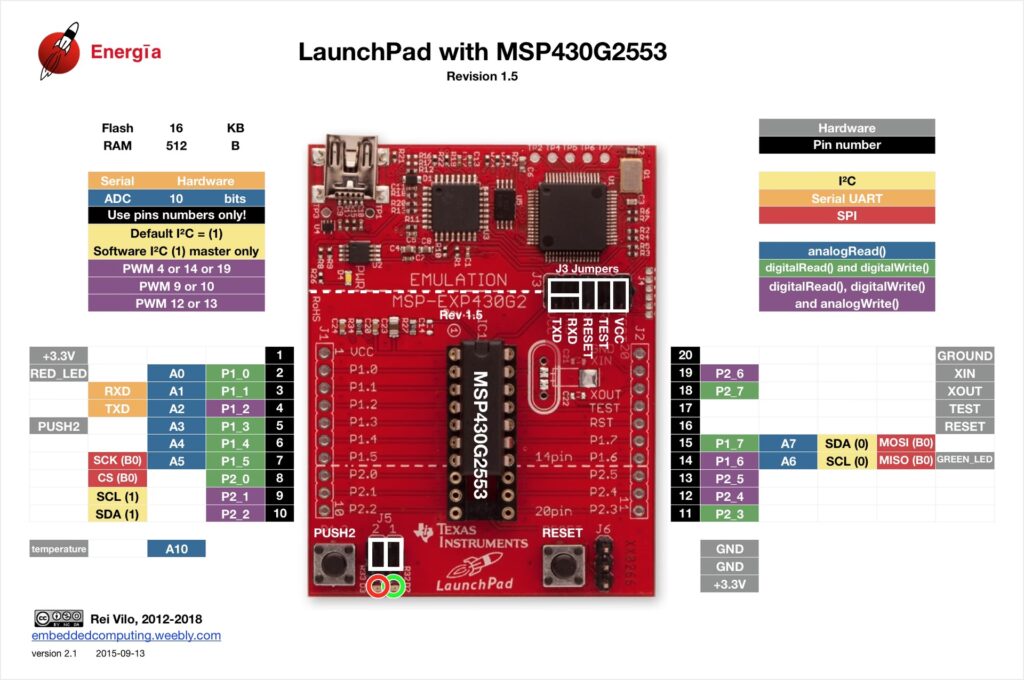

Den nemmeste måde at starte på er med et af Texas Instruments' "LaunchPad" udviklingskort. Disse kort er billige og inkluderer en on-board JTAG-debugger (kaldet EZ-FET), så du ikke behøver at købe separat programmeringshardware. De har også adgang til mikrocontrollerens pins, så du kan tilslutte sensorer, LED'er og andre komponenter.

Kan jeg bruge disse værktøjer på Windows, macOS og Linux?

Ja. Selvom mange af eksemplerne i open source-verdenen er baseret på Linux, er MSPGCC-værktøjskæden og de tilhørende værktøjer som MSPFlasher officielt tilgængelige for alle tre store operativsystemer. Installationen kan variere lidt, men funktionaliteten er den samme.

Konklusion

MSP430-platformen repræsenterer en fascinerende kombination af en kommercielt succesfuld, strømbesparende arkitektur og et levende, robust open source-økosystem. Mens Texas Instruments leverer den grundlæggende hardware, giver projekter som openMSP430 og værktøjer som MSPGCC og mspdebug udviklere en utrolig grad af kontrol, fleksibilitet og tilgængelighed. Uanset om du er en studerende, der lærer om indlejrede systemer, en hobbyist, der bygger et batteridrevet projekt, eller en professionel ingeniør, der designer en specialiseret chip, tilbyder MSP430-verdenen en kraftfuld og åben vej til innovation.
