Den Ikke-Inverterende Buck-Boost Konverter Forklaret

I en verden af moderne elektronik er effektiv strømstyring afgørende. Fra de mindste bærbare enheder til store industrielle systemer er evnen til at konvertere jævnstrøm (DC) fra et spændingsniveau til et andet en fundamental nødvendighed. Her kommer DC-DC-konvertere ind i billedet, og en af de mest alsidige og interessante typer er den ikke-inverterende buck-boost konverter. I modsætning til sin mere traditionelle modpart, kan denne type konverter både øge (boost) og mindske (buck) indgangsspændingen for at levere en stabil udgangsspænding, alt sammen uden at vende polariteten. Dette gør den utrolig nyttig i applikationer, hvor indgangsspændingen kan variere og være både højere og lavere end den ønskede udgangsspænding, som f.eks. i batteridrevne systemer.

Grundlæggende Principper og Opbygning

En ikke-inverterende buck-boost konverter er i sin essens en smart kombination af to mere simple konvertertyper: en buck-konverter (som sænker spændingen) og en boost-konverter (som hæver spændingen), der er forbundet i serie. Denne seriekobling muliggør den unikke fleksibilitet, hvor kredsløbet kan operere i tre forskellige tilstande afhængigt af, hvordan de to transistorer (switches) styres.

Kredsløbet består typisk af to transistorer (T1, T2), to dioder (D1, D2), en spole (L1) og en kondensator (C1). Spolen er den centrale energilagringskomponent, mens kondensatoren udglatter udgangsspændingen for at levere en stabil strøm til belastningen (R1). Styringen af transistorerne T1 og T2 er nøglen til konverterens funktion. Ved at justere den såkaldte duty cycle (arbejdscyklus) – det vil sige, hvor stor en procentdel af tiden transistorerne er tændt i hver cyklus – kan man præcist regulere udgangsspændingen.

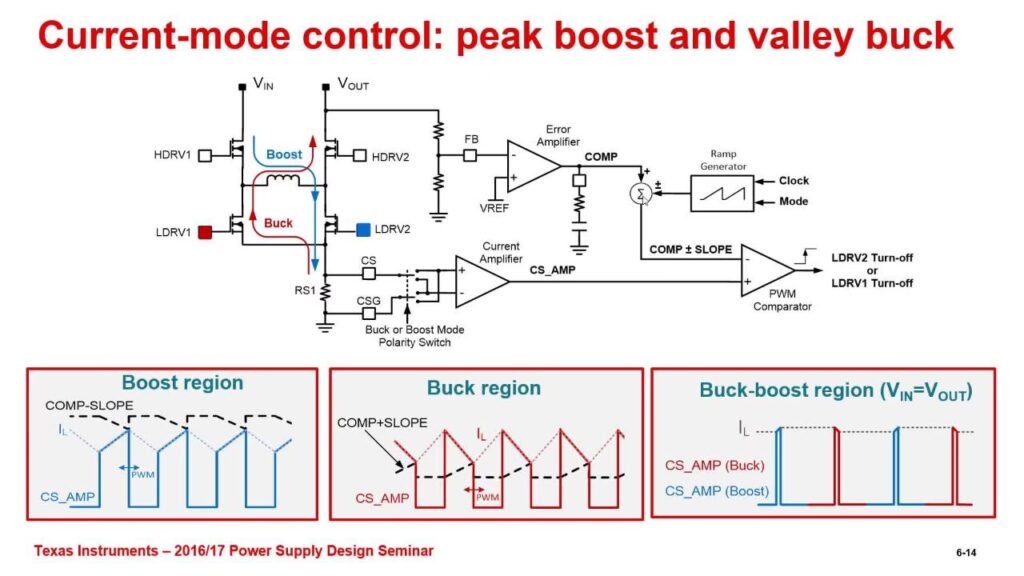

De Tre Driftstilstande

Konverterens alsidighed kommer til udtryk gennem dens tre primære driftstilstande:

1. Buck-tilstand: I denne tilstand holdes transistor T2 konstant slukket, mens T1 tændes og slukkes (switcher). Kredsløbet fungerer her præcis som en standard buck-konverter, hvilket betyder, at det kun kan sænke indgangsspændingen. Denne tilstand bruges, når indgangsspændingen altid er højere end den ønskede udgangsspænding.
2. Boost-tilstand: Her er situationen omvendt. Transistor T1 holdes konstant tændt, mens T2 switcher. Kredsløbet opfører sig nu som en standard boost-konverter, der kun kan hæve spændingen. Denne tilstand er ideel, når indgangsspændingen altid er lavere end den ønskede udgangsspænding.
3. Buck-Boost-tilstand: Dette er den mest komplekse og fleksible tilstand. Her switcher begge transistorer, T1 og T2, samtidigt. Det er i denne tilstand, at konverteren kan levere en stabil udgangsspænding, uanset om indgangsspændingen er højere eller lavere end udgangen. Det er denne tilstand, vi vil fokusere på.

Dybdegående Analyse af Buck-Boost Tilstanden

Når konverteren opererer i buck-boost-tilstand, skifter den mellem to faser i hver switch-cyklus:

• ON-state (Tændt-tilstand): Begge transistorer, T1 og T2, er lukkede (tændt). I denne fase er indgangsspændingskilden (Vin) forbundet direkte til spolen L1. Dette får strømmen gennem spolen til at stige lineært, og energi lagres i spolens magnetfelt. Dioderne D1 og D2 sikrer, at strømmen flyder den korrekte vej, og at udgangskondensatoren C1 i mellemtiden leverer strøm til belastningen.
• OFF-state (Slukket-tilstand): Begge transistorer åbnes (slukkes). Den energi, der blev lagret i spolen L1, frigives nu. Da strømmen gennem en spole ikke kan ændre sig øjeblikkeligt, vil spolen nu fungere som en midlertidig energikilde. Strømmen flyder fra spolen gennem dioden D2 til udgangskondensatoren C1 og belastningen R1. Strømmen gennem spolen falder, indtil den næste ON-state begynder.

Ved at gentage denne cyklus tusindvis af gange i sekundet (typisk ved frekvenser som 100 kHz) og ved præcist at styre varigheden af ON-state i forhold til den samlede cyklustid (duty cycle, D), kan man regulere, hvor meget energi der overføres i hver cyklus. Dette bestemmer i sidste ende udgangsspændingen. Forholdet er beskrevet ved følgende formel:

V_out = V_in × (D / (1 - D))

Hvor V_out er udgangsspændingen, V_in er indgangsspændingen, og D er duty cycle (en værdi mellem 0 og 1).

Sammenligning af Duty Cycle og Udgangsspænding

Lad os se på et praktisk eksempel med en indgangsspænding på 8 V. Tabellen nedenfor illustrerer, hvordan udgangsspændingen ændrer sig dramatisk med duty cycle.

Som tabellen viser, fungerer konverteren som en buck-konverter, når D < 0.5, og som en boost-konverter, når D > 0.5. Ved D = 0.5 er udgangsspændingen lig med indgangsspændingen.

Forbedring af Effektivitet: Soft-Switching Teknikker

En udfordring ved traditionelle konvertere, der bruger "hard-switching", er tab af energi. Hver gang en transistor tænder eller slukker, mens der løber en betydelig strøm igennem den, eller der er en høj spænding over den, opstår der et kortvarigt, men markant effekttab i form af varme. Dette reducerer den samlede effektivitet.

For at imødegå dette og forbedre effektiviteten kan man implementere avancerede teknikker som "soft-switching". Et centralt mål er at opnå Zero Voltage Switching (ZVS). ZVS betyder, at transistoren tændes eller slukkes præcis i det øjeblik, hvor spændingen over den er nul. Dette eliminerer næsten fuldstændigt det tab, der er forbundet med switch-processen.

For at opnå ZVS i en ikke-inverterende buck-boost konverter kan man tilføje ekstra komponenter, såsom koblede spoler og ekstra dioder. Disse komponenter skaber et resonanskredsløb, der former spændings- og strømbølgeformerne, så ZVS-betingelserne opnås for alle transistorer. Fordelene ved denne tilgang er betydelige:

• Højere effektivitet: Mindre energi spildes som varme, hvilket er kritisk i batteridrevne enheder for at forlænge levetiden og i højeffektanvendelser for at reducere kølingsbehovet.
• Reduceret strømrippel: Udgangsstrømmen bliver mere jævn.
• Mindre harmonisk støj: Kredsløbet genererer mindre elektromagnetisk interferens (EMI), hvilket er vigtigt for følsom elektronik.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den største fordel ved en ikke-inverterende buck-boost konverter?

Den primære fordel er dens ekstreme alsidighed. Evnen til at levere en stabil udgangsspænding fra en indgangsspænding, der kan være både højere og lavere end udgangen, gør den ideel til applikationer med variable strømkilder, som f.eks. batterier, der gradvist mister spænding, eller solpaneler, hvis output varierer med sollyset.

Hvad bestemmer udgangsspændingen?

Udgangsspændingen bestemmes primært af duty cycle (D) for transistorerne samt indgangsspændingen (V_in). Ved at justere D kan man præcist styre udgangsspændingen i henhold til formlen V_out = V_in × (D / (1 - D)).

Er disse konvertere komplicerede at styre?

Styringen kan være mere kompleks end for en simpel buck- eller boost-konverter, da den involverer synkronisering af to transistorer. Dog har moderne integrerede kredsløb og PWM-controllere (Pulse Width Modulation) gjort designet og implementeringen af styringskredsløb meget mere ligetil.

Hvor bruges disse konvertere typisk?

De findes i en bred vifte af applikationer, fra lav-effekt bærbar elektronik som smartphones og laptops til høj-effekt systemer som solinvertere, batteriopladningssystemer til elektriske køretøjer og uafbrydelige strømforsyninger (UPS).
