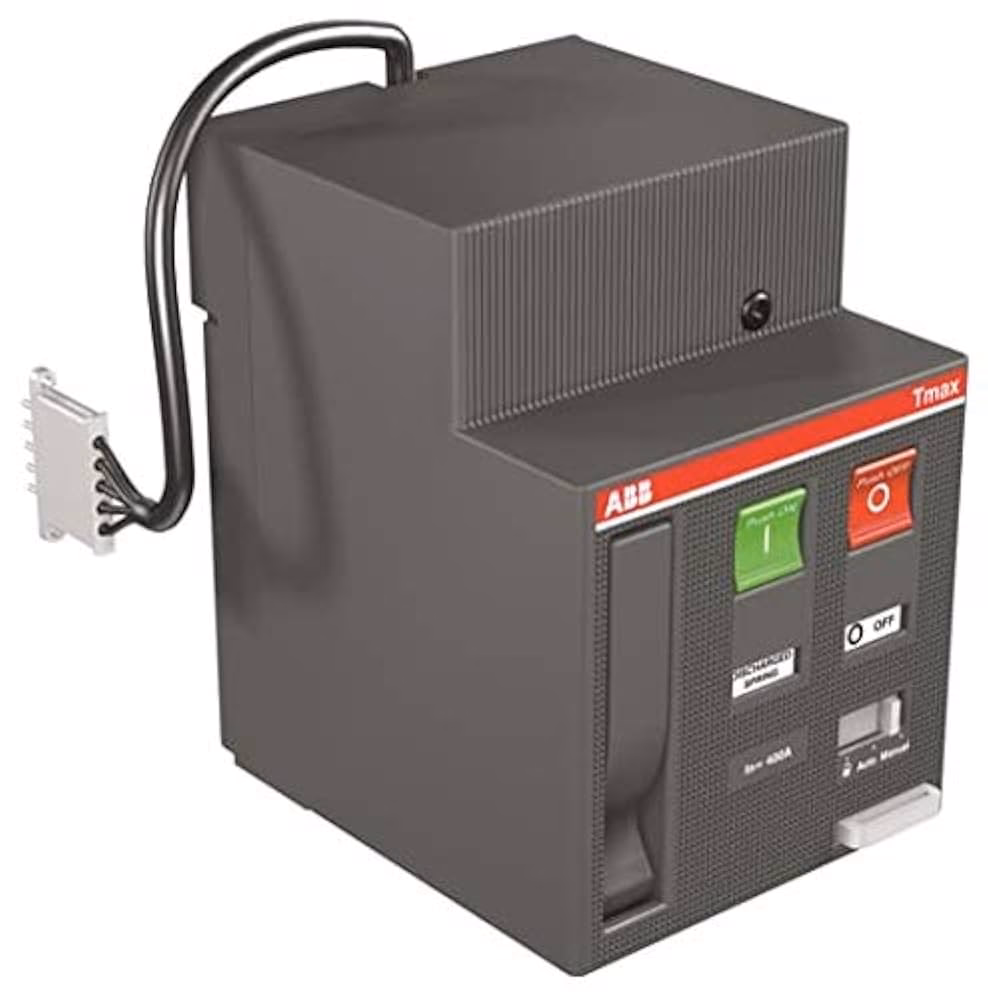

Hvad er en Motorstyringsenhed (MOD)?

I en verden, der bliver mere og mere afhængig af stabile og pålidelige elektriske systemer, spiller automatisering og fjernstyring en afgørende rolle. En af de centrale komponenter i denne udvikling er motorstyringsenheden, ofte forkortet som MOD (Motor Operating Device). Selvom navnet kan lyde teknisk, er dens funktion essentiel for at sikre, at alt fra store industrielle anlæg til dele af vores elnet fungerer problemfrit og sikkert. Disse enheder er de usynlige helte, der automatisk kan betjene afbrydere og kontakter, hvilket minimerer nedetid og beskytter dyrt udstyr mod skader.

Formålet med en motorstyringsenhed er at levere den mekaniske kraft, der er nødvendig for at åbne eller lukke elektriske kontakter, såsom afbrydere, adskillere eller jordingsafbrydere. Dette kan ske enten elektrisk, typisk via et fjernsignal fra et kontrolrum, eller manuelt ved hjælp af et håndtag direkte på enheden i tilfælde af strømsvigt eller vedligeholdelse. Ved at fjerne behovet for manuel indgriben i mange scenarier øger MOD'er ikke kun effektiviteten, men også sikkerheden for personalet, der arbejder med højspændingsudstyr.

Den grundlæggende funktion af en Motorstyringsenhed

En motorstyringsenhed er i sin kerne en elektromekanisk enhed designet til at monteres på forskellige typer koblingsudstyr. Den indeholder en motor, et gearsystem og en mekanisme, der omdanner motorens roterende bevægelse til den lineære eller roterende kraft, der kræves for at betjene kontakten. Når enheden modtager et elektrisk signal – enten for at tænde eller slukke – aktiveres motoren, og handlingen udføres hurtigt og præcist.

En af de vigtigste fordele ved disse enheder er deres pålidelighed. De er bygget til at fungere under varierende forhold, herunder svingende temperaturer og fugtighed, især de modeller, der er designet til industrielle miljøer eller udendørs transformerstationer. For eksempel er enheder som UEMC 41 designet specifikt til indendørs montering på mellemspændingsudstyr og garanterer stabil drift, uanset de omgivende forhold.

Specialiserede typer: Auto-Reclosing enheder

En særlig avanceret og vigtig type motorstyringsenhed er den automatiske genindkoblingsenhed, også kendt som en auto-recloser. Disse enheder er intelligente og spiller en afgørende rolle i at opretholde kontinuiteten i strømforsyningen. Deres primære opgave er at arbejde sammen med en fejlstrømsafbryder (RCCB).

Forestil dig et scenarie, hvor en midlertidig fejl opstår på elnettet – for eksempel et lynnedslag eller en gren, der kortvarigt rører en elledning. En almindelig fejlstrømsafbryder ville koble ud for at beskytte systemet, og strømmen ville forblive afbrudt, indtil nogen manuelt genindkobler den. Dette kan forårsage betydelig nedetid.

Her kommer auto-reclosing enheden ind i billedet. Enheder som F3C-AR230C er udstyret med en systemkontrolfunktion. Når fejlstrømsafbryderen udløses, venter auto-recloseren et kort øjeblik og udfører derefter en kontrol af systemet for at se, om fejlen stadig er til stede. Hvis fejlen var midlertidig og nu er forsvundet, vil enheden automatisk genindkoble afbryderen, og strømforsyningen genoprettes uden behov for menneskelig indgriben. Hvis fejlen derimod er permanent (f.eks. en kortslutning), vil enheden ikke forsøge at genindkoble, hvilket forhindrer yderligere skade på udstyret. Denne funktion er afgørende for at forbedre forsyningssikkerheden og minimere afbrydelser.

Anvendelse i Mellemspændingsanlæg

Motorstyringsenheder finder udbredt anvendelse i systemer med mellemspænding, som er typiske for industrielle anlæg, store kommercielle bygninger og el-distributionsnet. I disse miljøer er det afgørende at kunne betjene store afbrydere og adskillere sikkert og effektivt. Enheder som ABB's UEMC-serie er designet netop til dette formål.

Disse enheder giver mulighed for:

• Fjernbetjening: Operatører kan styre koblingsudstyr fra et sikkert kontrolrum, hvilket reducerer risikoen for ulykker.
• Automatiseret sekvensering: I komplekse systemer kan MOD'er programmeres til at udføre en række koblingsoperationer i en bestemt rækkefølge, hvilket er afgørende for at omdirigere strøm eller isolere dele af netværket til vedligeholdelse.
• Manuel overstyring: Muligheden for manuel betjening med et håndtag sikrer, at udstyret stadig kan betjenes under strømafbrydelser eller i nødsituationer.

Robustheden af disse enheder er essentiel, da de skal levere en høj grad af pålidelighed over mange års drift under krævende forhold.

Sammenligningstabel: Funktioner i forskellige MOD-typer

For at give et bedre overblik er her en sammenligning af en standard MOD og en avanceret auto-reclosing enhed.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den største fordel ved at bruge en motorstyringsenhed?

Den største fordel er kombinationen af forbedret sikkerhed og øget driftseffektivitet. Ved at muliggøre fjernstyring og automatisering reduceres behovet for, at personale fysisk skal interagere med højspændingsudstyr, og systemets nedetid minimeres.

Hvad sker der, hvis strømmen til motorstyringsenheden svigter?

De fleste professionelle motorstyringsenheder, som UEMC-modellerne, er udstyret med en manuel betjeningsmulighed. Dette gøres typisk med et medfølgende håndtag, så afbryderen stadig kan betjenes sikkert under en strømafbrydelse.

Hvorfor er en "system check" funktion så vigtig i en auto-recloser?

System check-funktionen er en kritisk sikkerhedsforanstaltning. Den sikrer, at enheden ikke forsøger at genindkoble strømmen til et kredsløb, hvor der er en permanent fejl (som en vedvarende kortslutning). At genindkoble på en permanent fejl kan forårsage alvorlig skade på udstyr og udgøre en fare.

Kan disse enheder bruges i private hjem?

Generelt er de motorstyringsenheder, der er beskrevet her (især til mellemspænding), designet til industrielle og kommercielle anvendelser samt el-distributionsnet. Dog findes der enklere former for automatiske genindkoblere til visse high-end boliginstallationer eller i systemer med solceller, men de er mindre udbredte.

Sammenfattende er motorstyringsenheder en fundamental teknologi i moderne elektriske systemer. Fra at levere simpel, men robust fjernbetjening af store afbrydere til at udføre intelligente, autonome handlinger for at opretholde strømforsyningen, er deres rolle uundværlig. De repræsenterer et afgørende skridt mod mere sikre, mere pålidelige og mere effektive elnet, hvilket er til gavn for både industrien og samfundet som helhed.
