MOSFET: Den Komplette Guide til Transistorer

I den moderne verden af elektronik er det umuligt ikke at støde på begrebet transistor. Det er en fundamental byggesten i næsten alt elektronisk udstyr, vi bruger i dag, fra smartphones til computere og biler. Men hvad er en transistor egentlig, og hvordan fungerer den? En transistor er en halvlederenhed, der bruges til at forstærke eller skifte elektroniske signaler og elektrisk strøm. Den fungerer som en port, der kan åbne og lukke for strømflowet. Uden transistorer ville den teknologiske revolution, vi har oplevet, ikke være mulig. I denne artikel vil vi dykke dybt ned i en særlig og yderst populær type transistor: MOSFET.

Hvad er en FET (Field-Effect Transistor)?

Før vi fokuserer på MOSFET, er det vigtigt at forstå dens overordnede familie, FET'en. FET står for Field-Effect Transistor, eller Felteffekttransistor på dansk. Det er en tre-terminal enhed, der bruger et elektrisk felt til at regulere og styre strømflowet. De tre terminaler er:

• Gate: Styreterminalen. Spændingen påført her kontrollerer strømmen.
• Drain (Dræn): Hvor strømmen typisk løber ud fra.
• Source: Hvor strømmen typisk kommer ind fra.

Strømmen flyder mellem dræn og source. Ved at påføre en spænding mellem gate og source genereres et elektrisk felt inde i enheden. Dette felt styrer ledningsevnen af en "kanal" mellem dræn og source. Fordi strømmen styres af en spænding, betragtes FET'en som en spændingsstyret enhed. De er kendt for deres høje indgangsimpedans, hvilket betyder, at de trækker meget lidt strøm fra styrekredsløbet. De er små i størrelse og bruges derfor i vid udstrækning i integrerede kredsløb (ICs).

Dykning ned i MOSFET: Hvad er det?

MOSFET er en forkortelse for Metal-Oxide-Semiconductor Field-Effect Transistor. Det er den mest almindelige type felteffekttransistor og en grundpille i digital elektronik. Det særlige ved en MOSFET er, at dens gate-terminal er elektrisk isoleret fra hovedstrømkanalen af et meget tyndt lag af isolerende materiale, typisk siliciumdioxid (SiO₂). Denne isolering er grunden til, at MOSFET'er også kaldes IG-FETs (Insulated Gate Field-Effect Transistors). Denne isolerede gate giver MOSFET'en en ekstremt høj indgangsimpedans, hvilket er en af dens største fordele.

Opbygning af en MOSFET

En MOSFET er bygget på et halvledersubstrat, som regel af silicium. Dens grundlæggende konstruktion består af flere nøgleelementer:

• Substrat: Basen for enheden, ofte kaldet "body". Det er et let dopet stykke silicium.
• Source og Drain: To kraftigt dopede regioner på hver side af gate-området. De er dopet modsat af substratet. Hvis substratet er p-type, er source og drain n-type, og omvendt.
• Kanal (Channel): Området i substratet direkte under gate-oxidet, mellem source og drain. Det er her, strømmen flyder.
• Gate-oxid (SiO₂): Et ultratyndt lag af siliciumdioxid, der fungerer som en isolator mellem gate-terminalen og kanalen.
• Gate-terminal: En metal- eller polykrystallinsk silicium-elektrode placeret oven på oxidlaget. Spændingen påført her skaber det elektriske felt, der styrer kanalen.

MOSFET-typer: Depletion vs. Enhancement

MOSFET'er kan klassificeres i to hovedtyper baseret på deres funktionsmåde: Depletion-type (forarmningstype) og Enhancement-type (berigelsestype). Disse typer kan yderligere opdeles i N-kanal og P-kanal, afhængigt af de anvendte halvledermaterialer.

Enhancement-type MOSFET

Dette er den mest almindelige type MOSFET, især i digital logik. I en enhancement-type MOSFET findes der ingen ledende kanal fra starten, når der ikke er spænding på gaten (V_GS = 0). Enheden er normalt "slukket" (OFF). For at tænde den skal der påføres en spænding på gaten, der overstiger en vis tærskelspænding (V_T). Denne spænding "forbedrer" eller skaber en ledende kanal mellem source og drain, hvilket tillader strøm at flyde. Jo højere gatespændingen er (over V_T), jo bredere bliver kanalen, og jo mere strøm kan der løbe.

Depletion-type MOSFET

I en depletion-type MOSFET findes der en fysisk indbygget kanal fra starten. Det betyder, at enheden er normalt "tændt" (ON), selv når der ikke er spænding på gaten (V_GS = 0), og der kan løbe strøm mellem dræn og source. For at slukke for enheden eller reducere strømmen skal man påføre en spænding på gaten, der "forarmer" kanalen for ladningsbærere. Dette gør kanalen smallere og øger dens modstand, hvilket reducerer strømflowet. De bruges mindre hyppigt end enhancement-typer.

N-kanal vs. P-kanal

Både enhancement- og depletion-typer findes som N-kanal og P-kanal:

• N-kanal (NMOS): Kanalen består af elektroner som majoritetsladningsbærere. De tændes typisk med en positiv gatespænding i forhold til source. De er generelt hurtigere og mere udbredte end P-kanal MOSFET'er.
• P-kanal (PMOS): Kanalen består af "huller" som majoritetsladningsbærere. De tændes typisk med en negativ gatespænding i forhold til source.

Kombinationen af NMOS og PMOS transistorer i samme kredsløb kaldes CMOS (Complementary MOS), hvilket er den dominerende teknologi i moderne integrerede kredsløb på grund af dens meget lave strømforbrug i statisk tilstand.

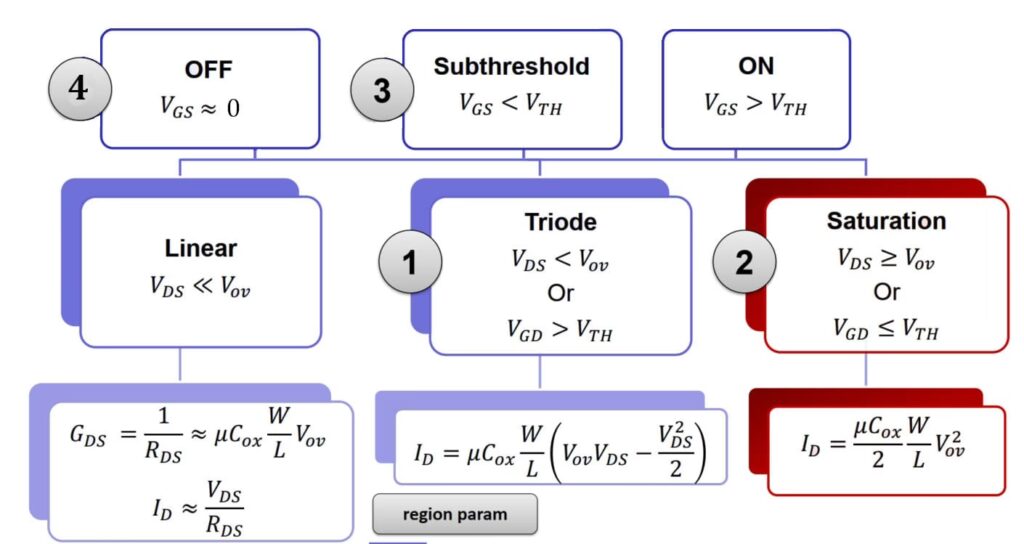

Driftsområder for en MOSFET

En MOSFET kan operere i tre forskellige regioner afhængigt af spændingerne på dens terminaler (V_GS og V_DS). Disse områder definerer dens opførsel som en switch eller forstærker.

1. Cutoff-området (Spærreområdet): Dette er "OFF"-tilstanden. Her er gatespændingen (V_GS) lavere end tærskelspændingen (V_T). Der dannes ingen ledende kanal, og ideelt set løber der ingen strøm mellem dræn og source. MOSFET'en fungerer som en åben kontakt.
2. Triode-området (eller Lineært område): Dette er en delvist ledende tilstand. Her er V_GS > V_T, og dræn-source-spændingen (V_DS) er relativt lav. I dette område opfører MOSFET'en sig som en spændingsstyret modstand. Strømmen (I_D) stiger næsten lineært med V_DS. Dette område er nyttigt i analoge kredsløb, hvor man ønsker en variabel modstand.
3. Mætningsområdet (Saturation Region): Dette er den primære "ON"-tilstand for forstærkerapplikationer. Her er V_GS > V_T, og V_DS er tilstrækkelig høj. I denne tilstand bliver strømmen (I_D) næsten konstant og uafhængig af yderligere stigninger i V_DS. Strømmen styres nu primært af V_GS. MOSFET'en fungerer som en konstant strømkilde, hvilket er ideelt til at forstærke signaler.

Sammenligning af MOSFET-typer

Her er en tabel, der opsummerer de vigtigste forskelle mellem enhancement- og depletion-typerne.

Fordele og Ulemper ved MOSFETs

Ofte Stillede Spørgsmål (FAQ)

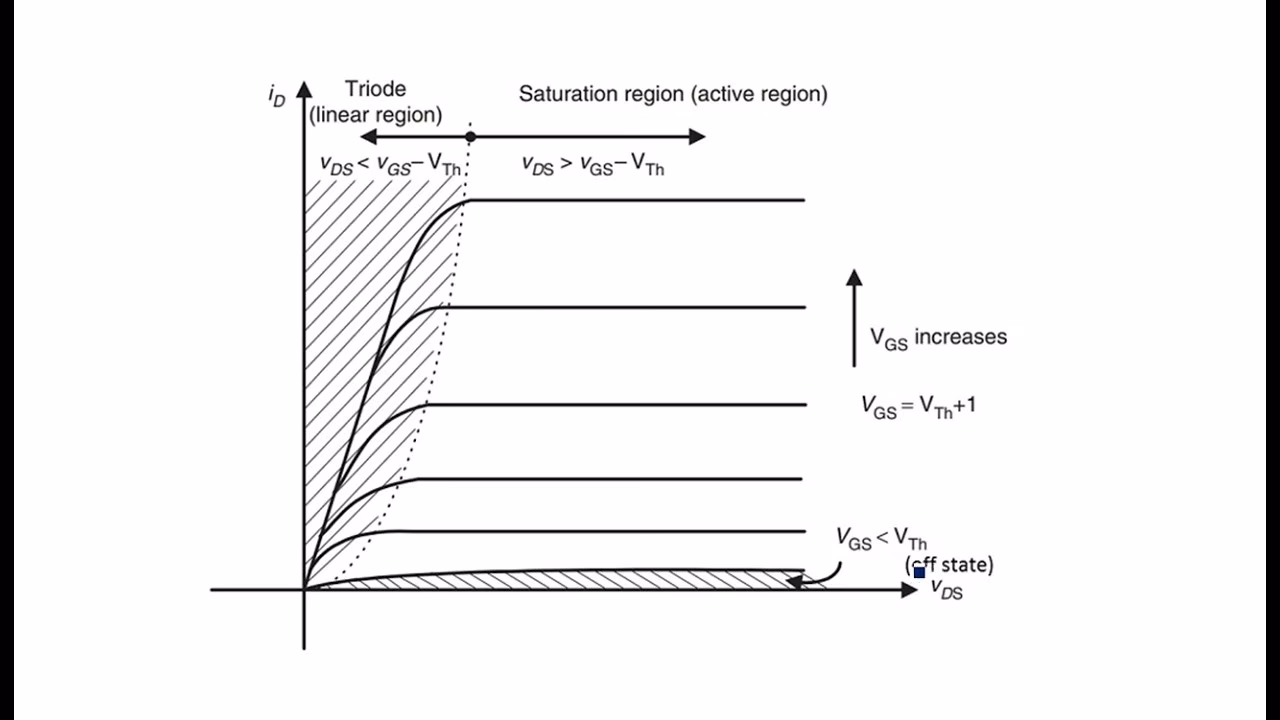

Hvilket område af en MOSFET betragtes som en ledende tilstand?

Både triode-området og mætningsområdet er ledende tilstande, da der løber en betydelig strøm mellem dræn og source. Forskellen ligger i, hvordan de leder. I triode-området opfører den sig som en modstand, hvor strømmen afhænger af både V_GS og V_DS. I mætningsområdet opfører den sig som en konstant strømkilde, hvor strømmen primært styres af V_GS. Cutoff-området er den ikke-ledende tilstand.

Hvad er tærskelspænding (Threshold Voltage)?

Tærskelspændingen (V_T) er den minimale gate-source spænding (V_GS), der kræves for at skabe en ledende kanal i en enhancement-type MOSFET. Under denne spænding er transistoren slukket.

Hvorfor bruges MOSFET'er i mikroprocessorer?

De bruges på grund af deres lille størrelse, høje switch-hastighed og ekstremt lave strømforbrug. En moderne CPU indeholder milliarder af MOSFET-transistorer, der fungerer som lynhurtige switches til at udføre logiske operationer.

Konklusion

MOSFET'en er uden tvivl en af de vigtigste opfindelser i det 20. århundrede. Dens unikke egenskaber – især den isolerede gate, høje hastighed og lave strømforbrug – har gjort den til den ubestridte konge inden for digital elektronik. Fra de mest komplekse supercomputere til den simple lommeregner er MOSFET'en den usynlige arbejdshest, der driver vores teknologiske samfund. At forstå dens grundlæggende principper er at forstå hjertet af moderne elektronik.
