Hvad er en MOSFET? En Komplet Guide

I hjertet af næsten al moderne elektronik, fra din smartphone til de mest avancerede supercomputere, finder vi en lille, men utroligt kraftfuld komponent: transistoren. Mens der findes flere typer, er en af de mest dominerende og revolutionerende Metal-Oxid-Halvleder Felt-Effekt Transistoren, bedre kendt som MOSFET. Denne komponent fungerer som en lynhurtig elektronisk kontakt eller forstærker og er grundstenen i den digitale tidsalder. Men hvad er en MOSFET egentlig, og hvordan fungerer den? I denne artikel dykker vi ned i teknologien for at give dig en grundig forståelse.

Grundlæggende om Transistorer: Fra BJT til FET

For at forstå MOSFET'en, er det nyttigt først at kende til dens forgængere og alternativer. En almindelig type transistor er den bipolare junction-transistor (BJT). En BJT fungerer ved at forstærke en lille ændring i inputstrøm for at producere en stor ændring i outputstrøm. Den er strømstyret.

En anden type er felt-effekt transistoren (FET). I modsætning til BJT'en, konverterer en FET en ændring i inputspænding til en ændring i outputstrøm. Den er altså spændingsstyret. Spændingen påføres en terminal kaldet 'Gate', og strømmen, der flyder gennem transistoren, afhænger af det elektriske felt, som denne gatespænding skaber. Fordi der er placeret et isolerende lag under gate-elektroden, er gatestrømmen i en FET praktisk talt nul. De FET'er, der bruger et tyndt lag af siliciumdioxid (SiO₂) som isolator, er netop dem, vi kalder MOSFETs.

Opbygningen af en MOSFET

En MOSFET er en fire-terminal enhed, bestående af:

• Source (S): Hvor ladningsbærerne (elektroner eller huller) kommer ind i kanalen.
• Drain (D): Hvor ladningsbærerne forlader kanalen.
• Gate (G): Elektroden, der styrer ledningsevnen af kanalen via en påført spænding.
• Body (B) / Substrat: Basismaterialet, som transistoren er bygget på. Ofte er Body-terminalen forbundet internt med Source-terminalen, hvilket reducerer den til en tre-terminal enhed i mange diagrammer.

Det afgørende element er det ekstremt tynde isolerende lag af metaloxid (typisk siliciumdioxid) mellem Gate og kanalen. Dette lag forhindrer en direkte strøm fra gaten til kanalen, hvilket giver MOSFET'en dens ekstremt høje inputimpedans – en af dens største fordele.

To Hovedtyper: NMOS og PMOS

Baseret på den type kanal, der dannes, klassificeres MOSFETs i to hovedkategorier: N-kanal (NMOS) og P-kanal (PMOS).

• NMOS (N-channel MOSFET): Her er Source og Drain dannet ved at dotere et P-type substrat med N-type materiale. Kanalen, der dannes, leder strøm via negativt ladede elektroner. NMOS-transistorer er generelt hurtigere end PMOS, da elektroner har højere mobilitet end huller.
• PMOS (P-channel MOSFET): Her er Source og Drain dannet ved at dotere et N-type substrat med P-type materiale. Kanalen leder strøm via positivt ladede 'huller'.

Kombinationen af NMOS og PMOS transistorer i et enkelt kredsløb giver os den velkendte CMOS (Complementary Metal-Oxide-Semiconductor) teknologi, som er kendt for sit ekstremt lave strømforbrug i standby-tilstand, hvilket er afgørende for batteridrevne enheder.

Sammenligning af NMOS og PMOS

Funktionsprincippet for en NMOS Transistor

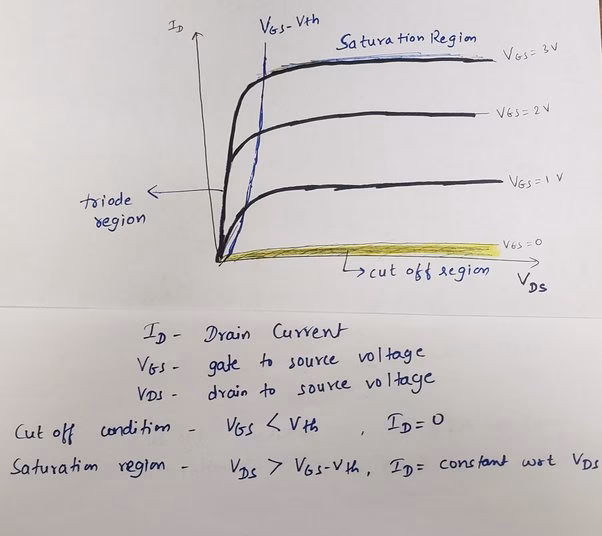

For at forstå, hvordan en MOSFET virker, lad os se på en NMOS-transistor i enhancement-mode (den mest almindelige type). Den har tre primære driftstilstande, som bestemmes af spændingerne på Gate (V_GS) og Drain (V_DS).

1. Cut-off Region (Spærretilstand): Når spændingen mellem Gate og Source (V_GS) er lavere end en bestemt tærskelspænding (V_TH), er der ingen ledende kanal mellem Source og Drain. Transistoren er 'slukket', og der flyder næsten ingen strøm. Den fungerer som en åben kontakt.
2. Triode/Lineær Region: Når V_GS overstiger tærskelspændingen (V_GS > V_TH), skaber det elektriske felt fra gaten en 'inversion' i P-substratet lige under oxidlaget. Dette tiltrækker minoritetsbærere (elektroner) og danner en ledende N-kanal mellem Source og Drain. Hvis der nu påføres en lille spænding mellem Drain og Source (V_DS), vil en strøm (I_DS) begynde at flyde. I denne region opfører transistoren sig som en spændingsstyret modstand.
3. Saturation Region (Mætningstilstand): Hvis V_GS holdes konstant (over V_TH) og V_DS øges, vil strømmen I_DS også stige. Men på et vist punkt (når V_DS når en mætningsspænding, V_DSsat), bliver kanalen 'klemt af' (pinched off) nær Drain. Selvom kanalen ikke forsvinder helt, betyder denne effekt, at strømmen ikke længere stiger markant med en yderligere stigning i V_DS. Strømmen når et mætningspunkt og bliver primært styret af V_GS. I denne tilstand fungerer transistoren som en spændingsstyret strømkilde, hvilket er ideelt til forstærkerkredsløb.

Hvad bestemmer Tærskelspændingen?

Tærskelspændingen (V_TH) er en kritisk parameter. Det er den minimale gate-til-source spænding, der kræves for at danne en ledende kanal. Flere faktorer påvirker V_TH:

• Dotering af substratet: Jo kraftigere substratet er doteret, desto sværere er det at skabe inversion, og V_TH stiger.
• Tykkelsen af oxidlaget: Et tykkere isolerende lag svækker det elektriske felt, hvilket kræver en højere gatespænding for at danne kanalen, og V_TH stiger.
• Gate-materiale: Materialevalget for gaten påvirker de elektriske egenskaber og dermed V_TH.
• Ladninger i oxidet: Urenheder eller defekter i oxidlaget kan fange ladninger, hvilket ændrer det elektriske felt og påvirker V_TH.

Enhancement Mode vs. Depletion Mode

Udover NMOS/PMOS-klassificeringen, inddeles MOSFETs også efter deres standardtilstand:

• Enhancement Mode: Disse transistorer er normalt 'slukket' (normally-off). Der findes ingen kanal, når V_GS = 0. En spænding (positiv for NMOS, negativ for PMOS) skal påføres gaten for at 'forbedre' kanalen og tænde transistoren. Dette er den absolut mest almindelige type, der bruges i digital logik.
• Depletion Mode: Disse transistorer er normalt 'tændt' (normally-on). De har en indbygget kanal, selv når V_GS = 0. For at slukke dem skal man påføre en spænding, der 'tømmer' (depletes) kanalen for ladningsbærere (negativ for NMOS, positiv for PMOS). De bruges i mere specialiserede applikationer.

Hvorfor er MOSFETs så populære?

MOSFET'ens dominans skyldes flere nøglefordele i forhold til andre transistortyper som BJT:

• Høj Inputimpedans: Da gaten er isoleret, kræver den næsten ingen strøm for at blive styret. Dette gør det lettere at drive MOSFETs og reducerer belastningen på de foregående kredsløb.
• Skalerbarhed: MOSFETs kan gøres utroligt små. Dette har været drivkraften bag Moores Lov, der har tilladt en eksponentiel stigning i antallet af transistorer på en enkelt chip.
• Lavt Strømforbrug: Især i CMOS-konfigurationer bruger MOSFETs kun strøm, når de skifter tilstand (fra 0 til 1 eller omvendt). I en statisk tilstand er strømforbruget næsten nul, hvilket er ideelt for batteridrevne enheder.
• Simpel Fremstilling: Selvom processen er kompleks, er den relativt mere ligetil at fremstille i stor skala sammenlignet med BJT'er.

Ofte Stillede Spørgsmål (FAQ)

Hvad står MOSFET for?

MOSFET står for Metal-Oxide-Semiconductor Field-Effect Transistor. Navnet beskriver dens opbygning: en metal-gate, et isolerende oxidlag, og et halvledermateriale.

Hvad er den største fordel ved en MOSFET?

Den største fordel er dens ekstremt høje inputimpedans, hvilket betyder, at den styres af spænding og kræver næsten ingen inputstrøm. Dette, kombineret med lavt strømforbrug og fremragende skalerbarhed, gør den ideel til digitale integrerede kredsløb.

Hvad er forskellen på en NMOS og en PMOS?

Hovedforskellen ligger i de materialer, de er bygget af, og hvilken type ladning der bærer strømmen. NMOS bruger elektroner (negative ladninger) i en kanal på et P-type substrat og tændes med en positiv gatespænding. PMOS bruger huller (positive ladninger) i en kanal på et N-type substrat og tændes med en negativ gatespænding.

Hvad betyder CMOS?

CMOS står for Complementary Metal-Oxide-Semiconductor. Det er en designteknologi, der bruger par af komplementære NMOS- og PMOS-transistorer til at bygge logiske porte. Fordelen er et meget lavt statisk strømforbrug, da en af de to transistorer i parret altid vil være slukket.
