Mikrocontroller: Hjernen i din elektronik

Du vågner op, og din kaffemaskine brygger den perfekte kop kaffe. Du tjekker notifikationer på dit smart-ur, og senere kører du på arbejde i en bil, hvor motoren, bremserne og klimaanlægget styres med præcision. Bag alle disse dagligdags mirakler gemmer der sig en lille, men utroligt kraftfuld komponent: mikrocontrolleren. Selvom de er usynlige for de fleste, er disse bittesmå hjerner drivkraften i næsten al den elektronik, vi omgiver os med. Men hvad er en mikrocontroller egentlig? Hvordan adskiller den sig fra en computer-CPU, og hvordan formår den at styre alt fra en vaskemaskine til avanceret medicinsk udstyr? I denne dybdegående artikel afdækker vi mikrocontrollerens verden, fra dens grundlæggende komponenter og funktionsprincipper til dens utallige anvendelser, der former vores moderne liv.

Hvad er en Mikrocontroller (MCU)?

En mikrocontroller, ofte forkortet MCU (Microcontroller Unit), er i sin essens en komplet computer i miniatureformat, alt sammen integreret på en enkelt halvlederbrik, også kendt som en integreret kreds (IC). Forestil dig alle de nødvendige dele af en computer – processoren, hukommelsen og måder at kommunikere med omverdenen på – presset sammen på et areal, der ofte er mindre end en fingernegl. I modsætning til en almindelig computer, som er designet til en bred vifte af opgaver, er en mikrocontroller specialiseret. Dens primære formål er ikke at køre komplekse operativsystemer eller programmer, men derimod at kontrollere hardwaren i et specifikt produkt for at få det til at udføre en bestemt funktion. Det er derfor, de også kaldes "embedded controllers" (indlejrede controllere), fordi de er indlejret dybt inde i produkterne.

I teknologiens tidlige dage skelnede man ofte mellem en mikrocomputer og en mikrocontroller. En mikrocomputer var typisk det, vi i dag kalder en personlig computer (PC), bygget til databehandling. En mikrocontroller var derimod udelukkende til styring. I dag er disse termer smeltet mere sammen, men den grundlæggende skelnen gælder stadig: Hvis enheden primært bruges til beregninger, er det en computer. Hvis den primært styrer hardware for at realisere en produktfunktion, er det en mikrocontroller.

Mikrocontrollerens Kernekomponenter

For at forstå, hvordan en mikrocontroller kan udføre sine opgaver, må vi se på dens indre struktur. Den integrerer flere afgørende komponenter på én chip:

CPU (Central Processing Unit)

Dette er mikrocontrollerens "hjerne". CPU'en er ansvarlig for at hente instruktioner fra hukommelsen, afkode dem og udføre de nødvendige aritmetiske og logiske operationer. CPU'en i en mikrocontroller er typisk ikke lige så kraftfuld som den, du finder i en moderne PC. Den er optimeret til lavt strømforbrug og effektiv udførelse af specifikke kontrolopgaver, ikke til at køre krævende grafiske applikationer.

Hukommelse (Memory)

En mikrocontroller har to primære typer hukommelse:

• Programhukommelse (ROM/Flash): Dette er en type ikke-flygtig hukommelse, hvilket betyder, at den bevarer sit indhold, selv når strømmen slukkes. Her gemmes selve programkoden – de instruktioner, mikrocontrolleren skal følge. I dag bruges næsten udelukkende Flash-hukommelse, da den kan slettes og omprogrammeres.
• Datahukommelse (RAM): Dette er en flygtig hukommelse, der bruges til midlertidigt at opbevare data, mens programmet kører. Det kan være værdier fra sensorer, midlertidige beregninger eller variabler. Når strømmen afbrydes, forsvinder alt indhold i RAM. Typisk bruges SRAM (Static RAM), som er hurtig og strømeffektiv.

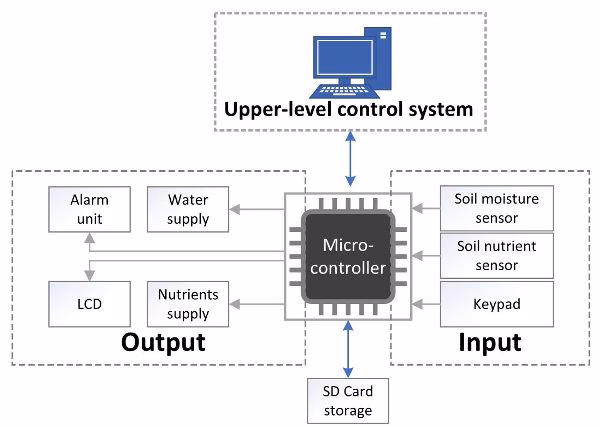

Input/Output (I/O) Periferienheder

Dette er mikrocontrollerens porte til omverdenen. I/O-pins gør det muligt for MCU'en at modtage signaler (input) fra f.eks. knapper, sensorer og kontakter, og sende signaler (output) for at styre motorer, lysdioder (LED'er), relæer og displays. De kan læse en digital værdi ('1' eller '0', svarende til høj eller lav spænding) eller sende en sådan værdi ud.

Andre Periferienheder

Moderne mikrocontrollere er udstyret med en række specialiserede hardwareblokke for at aflaste CPU'en. Disse kan inkludere:

• Timere/Tællere: Bruges til at måle tid, generere præcise forsinkelser eller skabe pulsbreddemodulerede (PWM) signaler til f.eks. at dæmpe en LED eller styre en motors hastighed.
• Analog-til-Digital Konverter (ADC): Omdanner analoge signaler fra den virkelige verden (f.eks. temperaturen fra en sensor) til digitale værdier, som CPU'en kan behandle.
• Kommunikationsinterfaces: Protokoller som UART, SPI og I2C, der gør det muligt for mikrocontrolleren at kommunikere med andre chips og enheder.

Forskel på Mikrocontroller, CPU og IC

Det kan være forvirrende at skelne mellem disse tre tæt forbundne begreber. Lad os bryde det ned:

• IC (Integrated Circuit): Dette er den overordnede kategori. En IC er en hvilken som helst elektronisk kreds, der er miniaturiseret og bygget på en lille plade af halvledermateriale. Både en simpel logisk port og en kompleks mikrocontroller er eksempler på IC'er.
• CPU (Central Processing Unit): CPU'en er udelukkende den del af en computer, der udfører beregninger og instruktioner. I en PC er CPU'en en separat, meget kraftfuld IC.
• Mikrocontroller (MCU): En MCU er en speciel type IC, der indeholder en CPU, hukommelse og periferienheder på den samme chip. Den er et helt system i sig selv, hvorimod en CPU blot er en komponent i et større system.

En god analogi er forskellen på en motor og en bil. CPU'en er motoren – den leverer kraften. Mikrocontrolleren er hele bilen – den har en motor, men også hjul, et styresystem og sæder (svarende til hukommelse og I/O), så den kan udføre en komplet opgave.

Hvordan fungerer en Mikrocontroller? En trin-for-trin proces

En mikrocontrollers arbejde er en konstant cyklus, der udføres millioner af gange i sekundet. Processen styres af et internt ur (oscillator) og følger typisk disse grundlæggende trin:

1. Initialisering (Reset): Når mikrocontrolleren tændes, eller når dens reset-pin aktiveres, nulstilles alle dens interne registre og kredsløb til en foruddefineret starttilstand. Den vigtigste del af dette er programtælleren, som er et register, der holder styr på, hvilken instruktion der skal udføres næste gang. Den sættes til at pege på den allerførste adresse i programhukommelsen.
2. Hentning af Instruktion (Fetch): CPU'en bruger adressen i programtælleren til at hente den næste instruktion fra programhukommelsen (Flash).
3. Afkodning af Instruktion (Decode): CPU'en analyserer den hentede instruktion for at finde ud af, hvad den skal gøre. Er det en matematisk operation? Skal data flyttes? Skal en I/O-pin ændres?
4. Udførelse af Instruktion (Execute): CPU'en udfører den handling, som instruktionen specificerer. Dette kan involvere den aritmetisk-logiske enhed (ALU) til beregninger, dataoverførsel mellem hukommelse og registre, eller styring af en periferienhed.
5. Opdatering og Gentagelse: Efter udførelse opdateres programtælleren, så den peger på den næste instruktion i rækken, og hele cyklussen starter forfra. Denne proces fortsætter, så længe mikrocontrolleren har strøm.

Programmet kan også indeholde "spring" (branches), hvor resultatet af en beregning eller en betingelse får programtælleren til at springe til en helt anden del af koden, hvilket giver mulighed for beslutningstagning og logik.

Fordele og Ulemper ved Mikrocontrollere

Brugen af mikrocontrollere har revolutioneret produktdesign, men der er både fordele og ulemper ved teknologien.

Anvendelser: Hvor finder vi Mikrocontrollere?

Svaret er simpelt: næsten overalt. Hvis en enhed har knapper, et display eller opfører sig intelligent, er der en stor sandsynlighed for, at den indeholder en mikrocontroller. Her er blot nogle få eksempler:

• Husholdningsapparater: I en vaskemaskine styrer MCU'en vandtemperatur, tromlens rotation og centrifugeringscyklusser. I en mikrobølgeovn styrer den tid, effekt og display.
• Køretøjer: En moderne bil kan have over 100 mikrocontrollere, der styrer alt fra motorstyring (ECU), ABS-bremser og airbags til infotainmentsystemet og el-ruder.
• Industrielle produkter: Robotarme, temperaturregulatorer, tidsrelæer og målere bruger alle MCU'er til præcis og pålidelig styring.
• Bærbare enheder: Smartphones, smart-ure, fitness-trackere og trådløse hovedtelefoner er afhængige af strømeffektive mikrocontrollere til at håndtere sensorer, kommunikation og brugerinterface.
• Medicinsk udstyr: Blodtryksmålere, digitale termometre, blodsukkerapparater og endda pacemakere bruger MCU'er til at indsamle data og udføre livsvigtige funktioner.

Ofte Stillede Spørgsmål (FAQ)

Kan jeg selv programmere en mikrocontroller?

Ja, absolut! Det er blevet utroligt tilgængeligt takket være udviklingsplatforme som Arduino og Raspberry Pi Pico. Disse er printkort, der har en mikrocontroller monteret sammen med alle de nødvendige støttekredsløb. Du kan tilslutte dem til din computer via USB og programmere dem ved hjælp af begyndervenlige sprog som en forenklet version af C++ (Arduino) eller MicroPython.

Hvad er forskellen på en mikrocontroller og en Arduino?

Dette er et almindeligt spørgsmål. En mikrocontroller er selve chippen (f.eks. en ATmega328P). En Arduino er et komplet udviklingskort, der indeholder en mikrocontroller, en strømforsyning, en USB-port, I/O-pins og anden hardware, der gør det nemt at komme i gang. Man kan sige, at Arduino er et økosystem bygget op omkring en mikrocontroller for at gøre den let at bruge for hobbyfolk, studerende og udviklere.

Hvorfor bruger man ikke bare en kraftig computer-CPU i alle enheder?

Der er tre primære årsager: omkostninger, strømforbrug og størrelse. En PC-CPU er designet til maksimal ydeevne og koster mange penge. Den bruger også enormt meget strøm og genererer meget varme, hvilket kræver køling. En mikrocontroller er derimod designet til at være billig (ofte under 10 kr. pr. stk.), bruge minimalt med strøm (så den kan køre på et lille batteri i årevis) og være fysisk lille. Til en opgave som at få en LED til at blinke er en PC-CPU overkill og fuldstændig upraktisk, mens en mikrocontroller er den perfekte løsning.
