Simulering af Methanoldestillationsenheder

I den moderne kemiske industri er præcision og effektivitet ikke blot mål, men nødvendigheder for at forblive konkurrencedygtig og sikker. Methanol, en af de mest alsidige og udbredte kemikalier i verden, kræver en yderst ren form til mange af sine anvendelser, fra brændstof til fremstilling af andre kemikalier. Nøglen til at opnå denne renhed ligger i destillationsprocessen. Traditionelt har design og drift af disse komplekse destillationsenheder været baseret på erfaring og forenklede beregninger. I dag har vi dog kraftfulde værktøjer til vores rådighed: proces-simulering. Gennem avanceret software kan ingeniører nu bygge en virtuel model af en hel destillationsenhed, teste scenarier, optimere driften og forudsige resultater, længe før en eneste fysisk komponent er samlet. Denne artikel dykker ned i, hvordan simulering af en methanoldestillationsenhed, specifikt en med tre kolonner, udføres i både steady-state og dynamiske tilstande for at adskille methanol fra urenheder og vand.

Hvad er Methanoldestillation og Hvorfor er det Vigtigt?

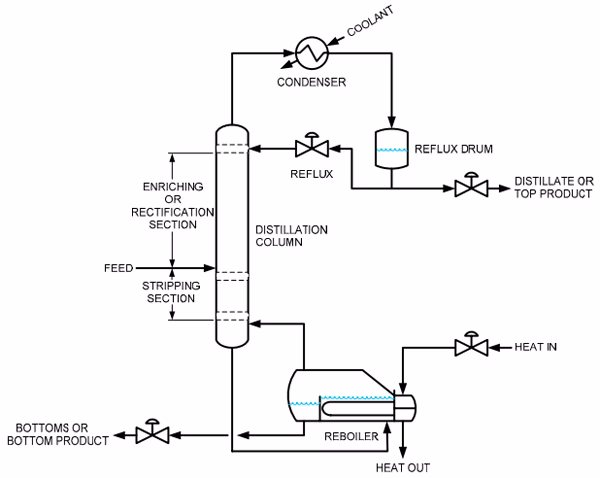

Destillation er en termodynamisk separationsproces, der udnytter forskellen i kogepunkter mellem forskellige komponenter i en væskeblanding. Når blandingen opvarmes, fordamper komponenten med det laveste kogepunkt først. Dampen opsamles og kondenseres derefter tilbage til en væske, som nu har en højere koncentration af den ønskede komponent. I tilfældet med methanolproduktion indeholder råproduktet typisk en blanding af methanol, vand og forskellige urenheder som f.eks. ethanol, aldehyder og højere alkoholer.

For at opnå den påkrævede høje renhedsgrad (ofte over 99.85%) er en simpel destillation ikke tilstrækkelig. Derfor anvendes ofte systemer med flere destillationskolonner i serie. Et typisk tre-kolonne system kan være designet til at håndtere specifikke separationsopgaver:

• Første kolonne (Topping-kolonne): Denne kolonne har til formål at fjerne de mest flygtige urenheder – dem med et lavere kogepunkt end methanol.
• Anden kolonne (Højtrykskolonne): Her foregår den primære separation af methanol fra vand. Da methanol og vand danner en blanding, der er svær at adskille, kan trykket justeres for at lette separationen.
• Tredje kolonne (Rensningskolonne): Den sidste kolonne fjerner de tungere urenheder – dem med et højere kogepunkt end methanol, såsom højere alkoholer.

Effektiviteten af denne proces er afgørende for både produktkvalitet og driftsøkonomi. Den mindste ineffektivitet kan føre til et enormt energispild og et produkt, der ikke lever op til specifikationerne.

Simuleringens Rolle: Fra Design til Drift

Proces-simulering er brugen af computerbaserede modeller til at efterligne en virkelig kemisk proces. Det giver ingeniører mulighed for at forstå, hvordan en procesenhed vil opføre sig under forskellige forhold uden de omkostninger og risici, der er forbundet med fysiske eksperimenter. For en methanoldestillationsenhed er simulering afgørende i flere faser:

1. Design og Dimensionering

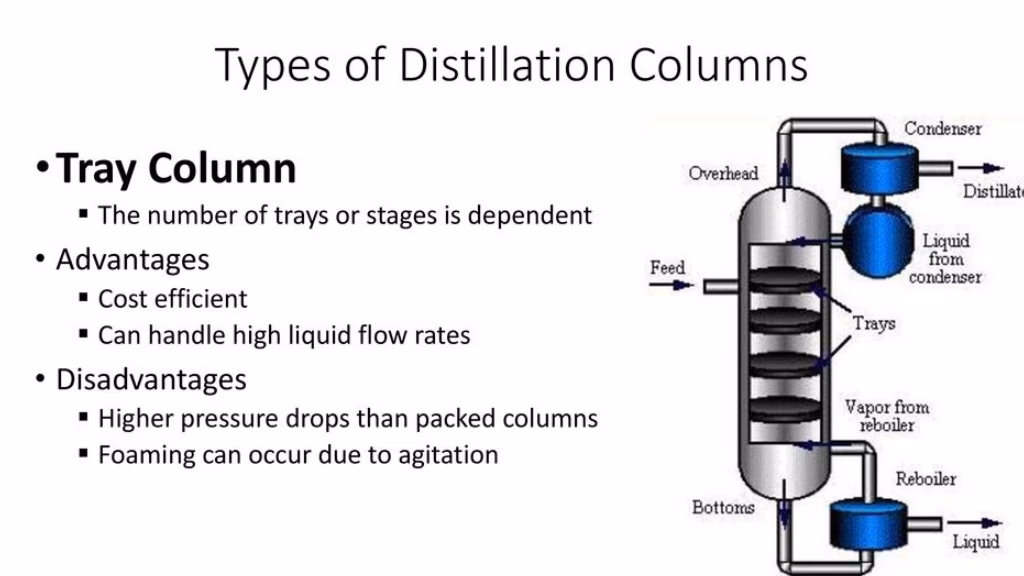

Før en enhed bygges, kan ingeniører bruge simulering til at bestemme de optimale dimensioner for kolonnerne, antallet af bakker eller fyldlegemer, placeringen af fødepunkter og de nødvendige størrelser for varmevekslere og kondensatorer. Man kan teste forskellige konfigurationer virtuelt for at finde den mest omkostningseffektive og energieffektive løsning.

2. Procesoptimering

Når enheden er i drift, er målet at maksimere produktionen af ren methanol og minimere energiforbruget. Ved hjælp af en simuleringsmodel kan man undersøge effekten af at ændre driftsparametre som temperatur, tryk, tilbagesvalingsforhold (reflux ratio) og fødehastighed. Dette fører til en markant forbedret energieffektivitet og lavere driftsomkostninger.

3. Udvikling af Kontrolstrategier

Destillationskolonner er dynamiske systemer, der er følsomme over for forstyrrelser. En ændring i fødesammensætningen eller temperaturen kan påvirke produktkvaliteten. Dynamisk simulering er et uvurderligt værktøj til at designe og teste avancerede proceskontrol-strategier. Man kan implementere og finjustere PID-regulatorer eller mere komplekse Model Predictive Control (MPC) systemer i simulatoren for at sikre, at den virkelige enhed kan håndtere forstyrrelser og opretholde en stabil drift.

4. Sikkerhedsanalyse

Hvad sker der, hvis en pumpe svigter, en ventil sætter sig fast, eller kølevandstilførslen afbrydes? Dynamisk simulering giver mulighed for at udføre fare- og operabilitetsanalyser (HAZOP) i et sikkert miljø. Ved at simulere potentielle fejlscenarier kan man forstå systemets respons og udvikle effektive nødprocedurer, hvilket forbedrer den overordnede sikkerhed markant.

Steady-State vs. Dynamisk Simulering: En Sammenligning

Simulering kan udføres i to primære tilstande: steady-state og dynamisk. Begge har deres plads og formål, og valget afhænger af den specifikke opgave.

• Steady-State Simulering: Denne type simulering repræsenterer et øjebliksbillede af processen, hvor alle variable (temperatur, tryk, flow, sammensætning) antages at være konstante over tid. Det er ideelt til design, beregning af masse- og energibalancer og til at finde de optimale driftsbetingelser under normale forhold.
• Dynamisk Simulering: Denne type tager højde for tid. Den viser, hvordan processen ændrer sig over tid som reaktion på forstyrrelser, opstarts- og nedlukningsprocedurer eller ændringer i setpunkter. Det er essentielt for kontrolsystemdesign, sikkerhedsanalyse og operatørtræning.

Nedenstående tabel sammenligner de to tilgange:

Fremtidens Destillation: Digital Tvilling og AI

Udviklingen stopper ikke her. Den næste generation af processtyring involverer begrebet en digital tvilling. Dette er en dynamisk simuleringsmodel, der kører i realtid parallelt med den fysiske enhed og konstant opdateres med live data fra anlægget. Den digitale tvilling kan bruges til at forudsige fremtidig adfærd, teste ændringer i driften, før de implementeres, og identificere potentielle problemer, før de opstår. Ved at kombinere den digitale tvilling med kunstig intelligens (AI) og machine learning kan systemet lære af historiske data og selvstændigt foreslå optimeringer, hvilket fører til en endnu højere grad af autonomi og effektivitet.

Ofte Stillede Spørgsmål (FAQ)

Hvilken type software bruges til at simulere destillationsenheder?

Der anvendes kommerciel proces-simuleringssoftware som Aspen HYSYS, Aspen Plus, CHEMCAD, UniSim Design og Pro/II. Disse programmer indeholder omfattende databaser over kemiske komponenters fysiske egenskaber og avancerede termodynamiske modeller, som er nødvendige for nøjagtige beregninger.

Er resultaterne fra en simulering altid nøjagtige?

Nøjagtigheden af en simulering afhænger stærkt af kvaliteten af de indtastede data og de valgte termodynamiske modeller. En velbygget model kan give resultater, der er meget tæt på virkeligheden, men det er vigtigt at validere modellen mod reelle driftsdata. Simulering er et kraftfuldt værktøj til forudsigelse og analyse, men ikke en krystalkugle.

Hvorfor er dynamisk simulering mere kompleks end steady-state?

Dynamisk simulering kræver flere detaljer om udstyret, såsom volumen af beholdere og kolonner samt karakteristika for ventiler og pumper. Den løser differentialligninger over tid, hvilket er mere beregningskrævende end de algebraiske ligninger, der anvendes i steady-state simulering. Dette gør modellen mere kompleks at bygge og køre.

Kan simulering erstatte behovet for erfarne operatører?

Nej, simulering er et værktøj, der supplerer og forbedrer operatørernes og ingeniørernes kompetencer. Det kan bruges til at træne operatører i at håndtere usædvanlige situationer i et sikkert miljø og give ingeniører dybere indsigt i processen. Menneskelig erfaring og dømmekraft er stadig uundværlig for sikker og effektiv drift.
