Dybgang: Alt du skal vide om skibes dybde

I den maritime verden er der få begreber, der er så fundamentale og kritiske som et skibs dybgang. Det er et mål, der direkte påvirker et skibs evne til at navigere sikkert i verdens have, kanaler og havne. For den uindviede kan det virke som et simpelt tal, men i virkeligheden er dybgang en kompleks og dynamisk variabel, der er afgørende for både sikkerheden for besætningen og skibet, og for den økonomiske effektivitet i den globale handel. At forstå dybgang er at forstå selve kernen i sikker og effektiv sejlads. Denne artikel vil dykke ned i, hvad dybgang er, hvordan den måles, hvilke faktorer der påvirker den, og hvordan moderne teknologi revolutionerer måden, vi håndterer denne kritiske dimension på.

Hvad er Dybgang? En Grundlæggende Forklaring

Dybgang (på engelsk 'draft' eller 'draught') defineres som den vertikale afstand fra vandlinjen til den laveste del af skibets skrog, propel eller køl. Med andre ord er det den dybde, et skib stikker ned i vandet. Dette mål er afgørende for at bestemme, om et skib kan passere sikkert over undersøiske forhindringer, gennem kanaler eller anløbe en havn uden at grundstøde.

Et skibs dybgang er ikke konstant. Den varierer primært med skibets last; jo mere last et skib tager ombord, jo tungere bliver det, og jo dybere synker det i vandet, hvilket øger dybgangen. Man taler ofte om forskellige dybgangsmål på et skib:

• Dybgang for (Forward draft): Målt ved stævnen af skibet.
• Dybgang agter (Aft draft): Målt ved agterstavnen af skibet.
• Middeldybgang (Mean draft): Gennemsnittet af dybgangen for og agter.

Forskellen mellem dybgangen for og agter kaldes 'trim'. Hvis dybgangen agter er større, siges skibet at være 'agterligt trimmet'. Hvis dybgangen for er større, er det 'forligt trimmet'. Korrekt trim er vigtigt for skibets manøvreevne og brændstofeffektivitet.

Hvordan Måles et Skibs Dybgang?

Dybgangen aflæses visuelt på skibets skrog ved hjælp af dybgangsmærker, også kendt som Plimsoll-mærker eller lastelinjer. Disse er en række tal malet på skibets stævn, agterstavn og midtskibs på begge sider.

• Metrisk system: Tallene angiver dybden i decimeter. Hvert tal er 10 cm højt, og afstanden fra bunden af et tal til bunden af det næste er 20 cm. Bunden af tallet angiver den dybgang, det repræsenterer. For eksempel, hvis vandlinjen er præcis ved bunden af tallet '80', er dybgangen 8,0 meter.
• Imperialt system: Tallene er 6 tommer høje og angiver dybden i fod. Afstanden fra bunden af et tal til bunden af det næste er 1 fod.

Større, moderne skibe er også udstyret med elektroniske dybgangsmålere, der bruger tryksensorer monteret på skroget under vandlinjen til at give en kontinuerlig og præcis aflæsning af dybgangen direkte på broen.

Faktorer, der Påvirker et Skibs Dybgang

Som nævnt er last den primære faktor, men en række andre forhold kan også have en betydelig indflydelse på et skibs faktiske dybgang under sejlads.

Vandets Densititet

Et skib flyder højere i saltvand end i ferskvand, fordi saltvand har en højere densitet og dermed giver mere opdrift. Når et skib sejler fra havet (saltvand) ind i en flod eller en havn med ferskvandsudløb (som Gøteborg Havn), vil det synke dybere i vandet, og dets dybgang vil øges. Denne forskel kan være på 2-3% og er kritisk at tage højde for ved lastning og planlægning af anløb.

Squat-effekten

Når et skib bevæger sig gennem vand, især på lavt vand, skabes der en hydrodynamisk effekt kendt som Squat-effekt. Vandet, der strømmer under skroget, accelererer, hvilket skaber et lavere tryk under skibet i henhold til Bernoullis princip. Dette lavere tryk får hele skibet til at 'suge' sig nedad, hvilket øger den effektive dybgang. Effekten bliver stærkere med højere hastighed og i smallere eller mere lavvandede farvande. Squat kan øge dybgangen med alt fra få centimeter til over en meter for store skibe og er en hyppig årsag til grundstødninger.

Vejr og Bølger

Bølger får et skib til at bevæge sig i seks frihedsgrader (rulning, stampning, giring osv.). Især stampning (pitch) og rulning (roll) kan midlertidigt øge den maksimale dybgang betydeligt, når stævnen, agterstavnen eller siderne af skibet dykker ned i vandet. Dette skal der tages højde for i den samlede sikkerhedsmargin.

Krængning og Trim

Hvis et skib krænger (hælder til den ene side) på grund af vind, en skarp drejning eller ujævn lastfordeling, vil den ene side af skibet stikke dybere, hvilket øger den maksimale dybgang på det punkt.

Fra Statisk til Dynamisk Dybgang: Fremtidens Havnestyring

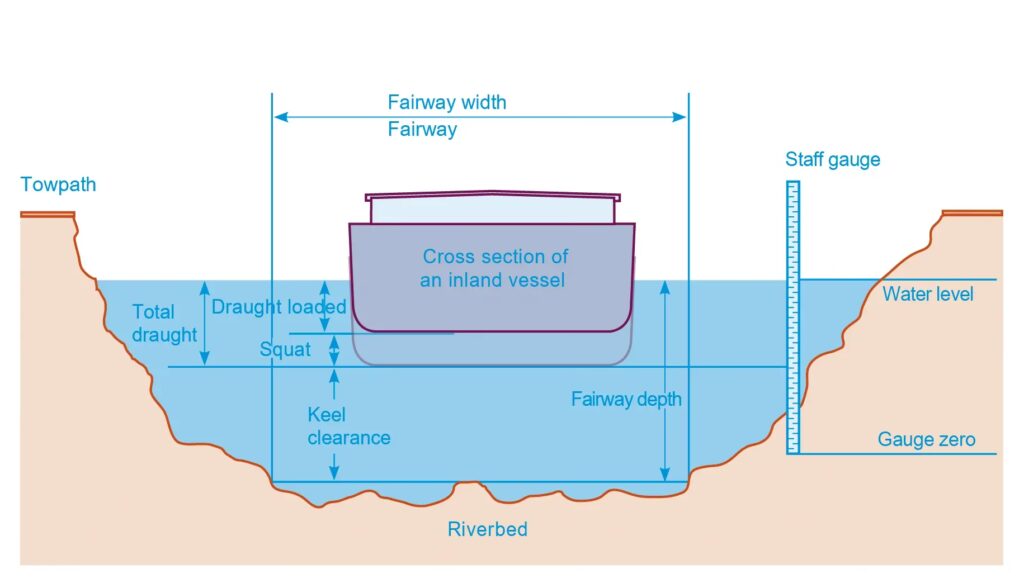

Traditionelt har man forvaltet sikkerheden ved at beregne en 'Under Keel Clearance' (UKC), som er den vertikale afstand mellem skibets laveste punkt og havbunden. Denne beregning var baseret på statiske data: dybden angivet på søkortet plus en fast, konservativ sikkerhedsmargin til at dække alle de ovennævnte variable. Dette sikrer høj sikkerhed, men er ofte ineffektivt, da det ikke udnytter de faktiske forhold.

Moderne havne over hele verden bevæger sig nu mod et system kaldet dynamisk dybgang eller Dynamic Under Keel Clearance (DUKC) management. Dette er en datadrevet tilgang, der bruger realtidsinformation til at beregne den sikrest mulige dybgang for et specifikt skib på et specifikt tidspunkt.

Et dynamisk system integrerer data fra en lang række kilder:

• Realtidsmålinger af havniveau: Digitale tidevandsmålere giver præcise data om den aktuelle vandstand, som kan afvige fra de forudsagte tidevandstabeller.
• Vejr- og bølgeprognoser: Sensorer og meteorologiske modeller forudsiger bølgehøjde og -retning, som påvirker skibets bevægelser.
• Strømdata: Akustiske strømmålere (ADCP) måler vandets hastighed og retning i sejlrenden.
• Skibsspecifikke data: Information om skibets dimensioner, skrogform og lasteforhold.
• Opdateret batymetri: Hyppige opmålinger af havbunden for at tage højde for sedimentation.

Ved at kombinere alle disse data i en avanceret hydrodynamisk model kan systemet præcist forudsige faktorer som squat-effekten og skibets bevægelser i bølger. Resultatet er en præcis beregning af den nødvendige UKC, hvilket skaber 'operationelle vinduer' – specifikke tidsrum, hvor et skib sikkert kan passere. Dette giver enorme økonomiske fordele. Som forskning har vist, kan en forøgelse af den tilladte dybgang på blot 10 cm for et stort malm- eller containerskib betyde, at der kan transporteres tusindvis af tons ekstra last på en enkelt rejse.

Sammenligning af Statisk og Dynamisk UKC-Styring

Nedenstående tabel illustrerer forskellene mellem de to tilgange:

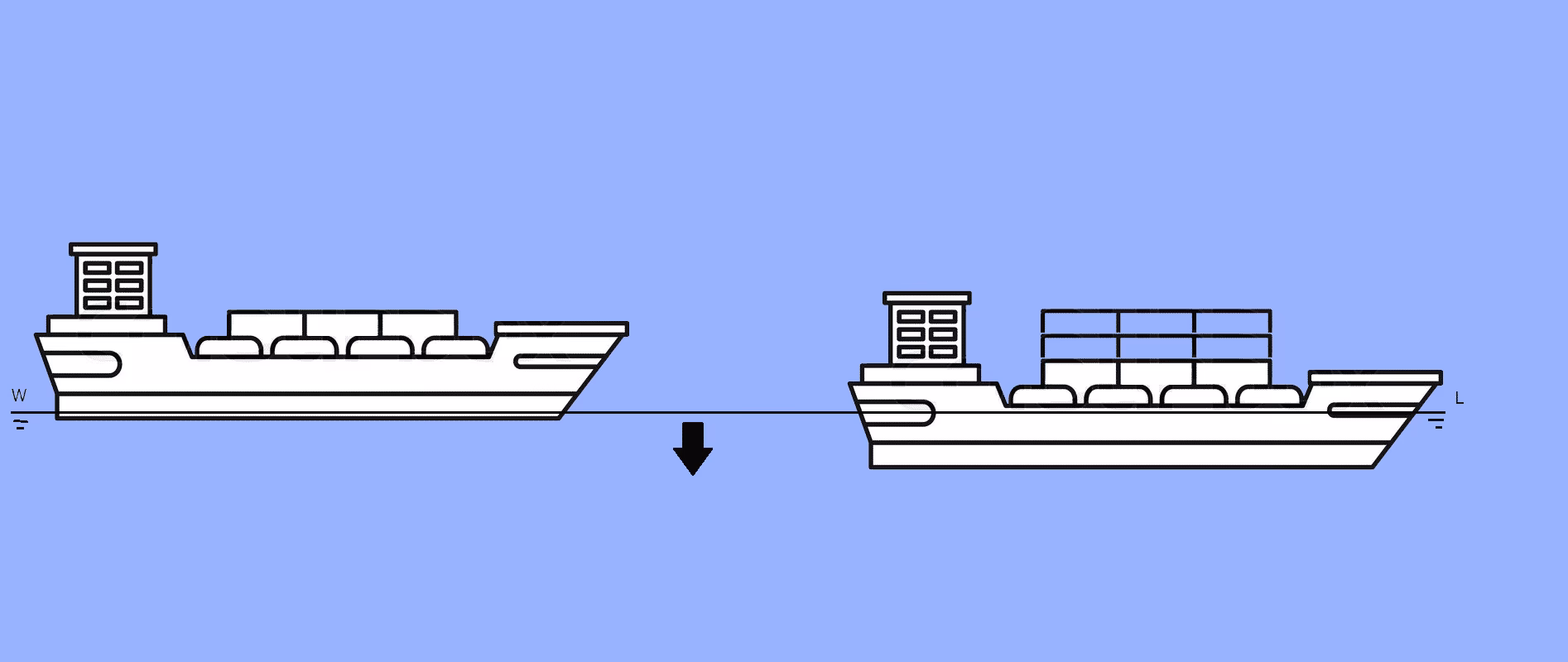

Hvorfor er der en Maksimal Dybgang?

Den maksimale dybgang for et skib i en given vandvej er bestemt af den mindste vanddybde på ruten, fratrukket den nødvendige Under Keel Clearance (UKC). Havne og kanaler har altid en specificeret maksimal dybgang for at sikre sejlads uden risiko for grundstødning. For eksempel har Gøteborg Havn specifikke dybgangsrestriktioner for sine forskellige sejlrender og kajpladser. Ved kaj 801 er den maksimale dybgang 19,05 meter, men for at nå dertil skal skibet passere Trubaduren, hvor dybgangen ikke må overstige 18,9 meter. Disse grænser er fastsat for at opretholde en minimums-UKC, som typisk er 0,5 meter ved kaj og 0,7 meter i sejlrender.

Verdens store skibsruter er også begrænset af dybgang. Panamax-skibe er defineret af låsenes bredde i Panamakanalen, mens Suezmax-skibe er begrænset af dybgangen i Suezkanalen. Endnu større skibe, som Malaccamax, er defineret af den begrænsede dybde i det travle Malaccastræde.

Ofte Stillede Spørgsmål (OSS)

Hvad er forskellen på 'dybgang' (draft) og 'luftdybgang' (air draft)?

'Dybgang' (draft) er afstanden fra vandlinjen ned til skibets laveste punkt. 'Luftdybgang' (air draft) er det modsatte: afstanden fra vandlinjen op til skibets højeste punkt (f.eks. mastetoppen). Luftdybgang er afgørende for, om et skib kan passere sikkert under broer.

Hvorfor ændrer et skibs dybgang sig fra saltvand til ferskvand?

Det skyldes forskellen i vandets densitet. Saltvand er tungere end ferskvand og giver derfor mere opdrift. Et skib vil derfor flyde højere (have mindre dybgang) i saltvand og synke dybere (have større dybgang) i ferskvand med den samme last.

Hvad er 'Under Keel Clearance' (UKC)?

UKC er den lodrette sikkerhedsafstand mellem bunden af skibets køl og havbunden. Det er en kritisk sikkerhedsmargin, der skal opretholdes for at undgå grundstødning. Størrelsen af den krævede UKC afhænger af mange faktorer, herunder bundens natur (sand, klippe), nøjagtigheden af søkortet og de forventede skibsbevægelser.

Er en større dybgang altid bedre?

Ikke nødvendigvis. En større dybgang tillader et skib at bære mere last, hvilket er økonomisk fordelagtigt. Det kan også forbedre skibets stabilitet. Ulempen er, at en stor dybgang begrænser antallet af havne og ruter, skibet kan benytte, da mange steder i verden ikke har den nødvendige vanddybde.

Konklusion

Dybgang er langt mere end blot et tal malet på et skibsskrog. Det er en dynamisk og afgørende faktor, der ligger til grund for sikker og effektiv global skibsfart. Mens de grundlæggende principper har været de samme i århundreder, har teknologiens indtog transformeret måden, vi forvalter denne kritiske parameter på. Overgangen fra statiske sikkerhedsmarginer til dynamiske, datadrevne systemer tillader havne at maksimere deres kapacitet og effektivitet uden at gå på kompromis med sikkerheden. For navigatører, havneoperatører og rederier er en dyb forståelse af dybgangens mange facetter nøglen til at navigere succesfuldt i fremtidens maritime landskab.
