LPG-gastankskibe: En komplet teknisk guide

Transport af Liquefied Petroleum Gas (LPG) over verdenshavene er en højt specialiseret og teknisk krævende operation, der kræver avanceret udstyr og nøje planlagte procedurer. LPG-gastankskibe er designet til at transportere flydende gasser som propan og butan sikkert og effektivt, enten under tryk, nedkølet eller en kombination heraf. Denne artikel giver en dybdegående gennemgang af designet, udstyret og de operationelle faser, der er involveret i driften af et moderne LPG-gastankskib, baseret på omfattende industristandarder og praksis.

Design og Udstyr på et LPG-Gastankskib

Grundlaget for sikker transport af LPG ligger i skibets design og det specialiserede udstyr ombord. Disse elementer er reguleret af internationale koder, såsom IGC-koden (International Code for the Construction and Equipment of Ships Carrying Liquefied Gases in Bulk), for at sikre maksimal sikkerhed for besætning, last og miljø.

Skibstyper og Lastinddæmningssystemer

LPG-gastankskibe kan kategoriseres i flere hovedtyper, afhængigt af hvordan de opbevarer lasten:

• Fuldt tryksatte skibe: Disse skibe transporterer LPG ved omgivelsestemperatur, men under højt tryk for at holde gassen i flydende form. Tankene er typisk cylindriske eller sfæriske og bygget af tykt stål for at modstå trykket.
• Semi-refrigererede (semi-tryksatte) skibe: En mere fleksibel type, der kan transportere gas enten ved at anvende tryk, køling eller en kombination. Dette gør dem i stand til at laste fra og losse til både tryksatte og fuldt nedkølede lagertanke i land.
• Fuldt nedkølede skibe (VLGC - Very Large Gas Carriers): Disse er de største LPG-skibe og transporterer lasten ved atmosfærisk tryk, men nedkølet til dens kogepunkt (f.eks. propan ved ca. -42°C). Tankene er prismatiske for at maksimere pladsen og kræver effektiv isolering.
• Ethylen-skibe: En specialiseret type, der kan transportere ethylen ved dets ekstremt lave kogepunkt på -104°C, hvilket kræver endnu mere avanceret lastinddæmning og genfortætningsteknologi.

Sammenligning af LPG-Skibstyper

Kritisk Lasthåndteringsudstyr

Hjertet i et LPG-skibs operationer er dets lasthåndteringssystem. Dette omfatter en række integrerede komponenter:

Lastpumper

Pumperne er afgørende for at flytte den flydende gas. De mest almindelige typer er:

• Deepwell-pumper: Lange, vertikale pumper, der er nedsænket i lasten fra dækket. Deres motor er placeret på dækket, hvilket gør vedligeholdelse lettere.
• Nedsænkede pumper (Submerged pumps): Hele pumpenheden, inklusive motor, er nedsænket i lasttanken. Dette er effektivt, men kræver, at tanken gøres gasfri for større vedligeholdelsesarbejde.
• Booster-pumper: Anvendes på dækket til at øge trykket i lasten under losning, ofte i kombination med en lastvarmer.

LPG Genfortætningsanlæg

På nedkølede og semi-refrigererede skibe vil en del af lasten uundgåeligt fordampe på grund af varmeindtrængning i tankene (boil-off). Et genfortætningsanlæg (reliquefaction plant) er essentielt for at håndtere denne damp. Anlægget komprimerer og nedkøler boil-off gassen, omdanner den tilbage til flydende form og returnerer den til lasttankene. Dette forhindrer trykopbygning og tab af last. Der findes forskellige cyklusser, såsom direkte cyklusser og kaskadecyklusser, afhængigt af den krævede kølekapacitet.

Sikkerhedssystemer

Sikkerhed er altafgørende. Nøglesystemer omfatter:

• Emergency Shutdown (ESD) System: Et system, der hurtigt kan stoppe lastoperationer og lukke kritiske ventiler i tilfælde af en nødsituation, f.eks. en lækage eller brand.
• Trykaflastningsventiler (PRVs): Beskytter tankene mod overtryk ved automatisk at frigive overskydende damptryk til en sikker ventilationsmast.
• Gasdetekteringssystemer: Både faste og bærbare systemer overvåger konstant for brændbare gaslækager i lukkede rum og på dækket.

Standard Lastoperationer: En Trin-for-Trin Gennemgang

En typisk lastcyklus for et LPG-skib involverer flere nøje kontrollerede faser for at forberede tankene, laste, transportere og losse lasten sikkert.

1. Klargøring af Lasttanke: Tørring og Inertisering

Før en ny last kan tages ombord, skal tankatmosfæren være korrekt forberedt. Dette starter med tørring, hvor al fugt fjernes fra tanke og rørsystemer, typisk ved at cirkulere tør luft eller inertgas. Fugt kan danne is ved lave temperaturer eller hydrater, som kan blokere ventiler og instrumentering.

Efter tørring følger inertisering. Her erstattes luften i tanken med en inertgas (typisk nitrogen eller gas produceret af skibets egen inertgasanlæg). Formålet er at reducere iltindholdet til et niveau (under 5%), hvor en eksplosiv blanding med lastgassen ikke kan opstå. Dette er en fundamental sikkerhedsbarriere.

2. Gassing-up og Nedkøling

Når tanken er inert, skal inertgassen erstattes med lastens damp (gassing-up). Dette gøres for at undgå, at den flydende last blandes med inertgassen, og for at forberede tanken til den lave temperatur. Gassing-up kan ske ved hjælp af lastdamp fra land eller fra små lagertanke ombord.

Herefter følger nedkøling (cooldown). Flydende LPG sprøjtes langsomt ind i toppen af tanken. Væsken fordamper og nedkøler gradvist tankens stålstruktur. Dette skal ske langsomt og kontrolleret for at undgå termisk stress i tankmaterialet. Processen fortsætter, indtil tanken har nået den korrekte transporttemperatur.

3. Lasteoperationer og Lastet Passage

Når tankene er kolde og klar, begynder lastningen. Skibets lastslanger eller -arme forbindes til terminalen, og sikkerhedstjeklister gennemgås omhyggeligt. Under lastning overvåges tankniveauer, tryk og temperaturer konstant. Fyldningsgraden er begrænset (typisk til 98%) for at give plads til termisk ekspansion af væsken. Under den lastede passage kører genfortætningsanlægget for at opretholde tryk og temperatur i tankene.

4. Losseoperationer

Ved ankomst til lossehavnen bruges skibets lastpumper til at pumpe den flydende gas i land. Afhængigt af modtagefaciliteternes krav kan det være nødvendigt at bruge booster-pumper og lastvarmere til at øge trykket og temperaturen på den leverede last. Når tankene er næsten tomme, bruges damptryk fra land ofte til at presse de sidste rester af væske ud.

Særlige Operationer og Sikkerhed

Ud over standardcyklussen udfører LPG-skibe en række andre specialiserede operationer.

Ændring af Lastkvalitet (Grade Change)

Skift mellem forskellige typer last (f.eks. fra propan til ammoniak) kræver en grundig rengøringsprocedure. Dette involverer opvarmning af tankene, fjernelse af al last, inertisering, udluftning (fjernelse af inertgas med luft) og muligvis manuel rengøring. Procedurerne er meget specifikke afhængigt af de involverede laster for at undgå forurening og farlige kemiske reaktioner.

Skib-til-Skib (STS) Overførsler

I nogle tilfælde overføres last direkte fra et skib til et andet på havet. Dette er en kompleks operation, der kræver omhyggelig planlægning, gunstige vejrforhold og tæt koordination mellem de to skibe for at sikre fortøjning og lastoverførsel uden uheld.

Ansvar og Dokumentation

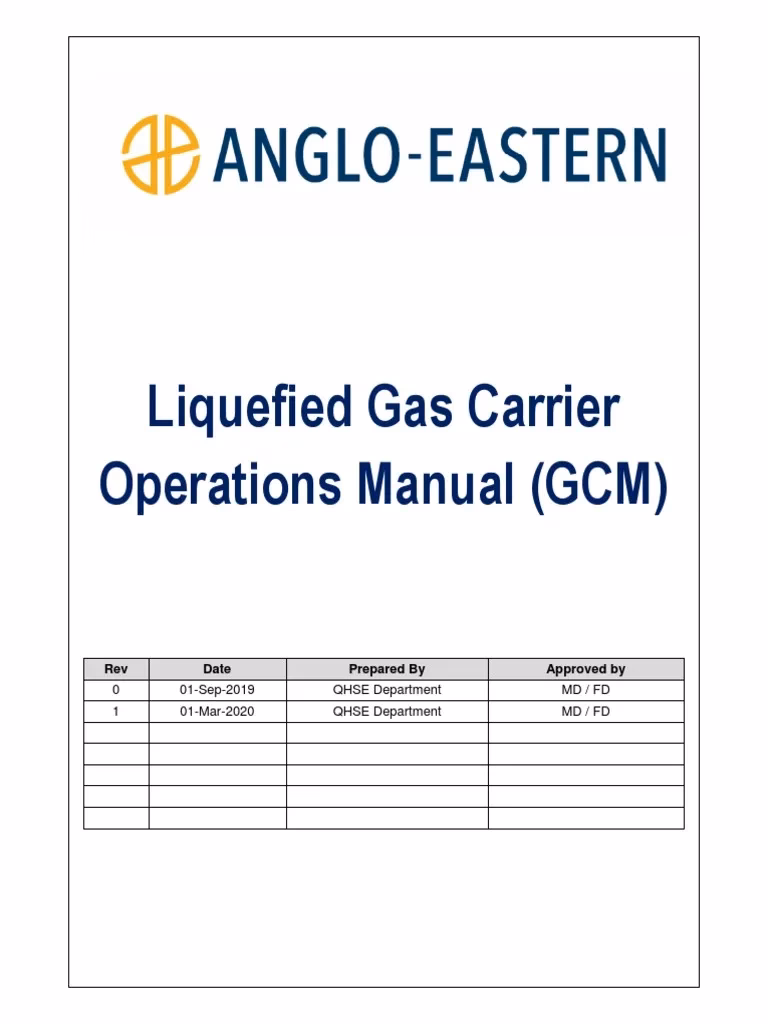

Ansvaret for skibets og operationernes sikkerhed påhviler til enhver tid skibsføreren, rederiet og operatørerne. Terminaler har strenge miljø- og sikkerhedsgrænser, som skibene skal overholde. For at sikre, at besætningen er fuldt ud bekendt med skibets specifikke systemer, anvendes detaljerede driftsmanualer. En typisk lastmanual dækker alt fra designkoncept og udstyrsbeskrivelser til detaljerede, skibsspecifikke procedurer for alle lastoperationer, inklusive nødprocedurer.

Ofte Stillede Spørgsmål (FAQ)

Hvem er ansvarlig for sikkerheden ombord på et LPG-gastankskib?

Skibsføreren, rederiet og operatørerne af hvert enkelt LPG-gastankskib er ansvarlige for deres eget skibs sikkerhed. De skal overholde terminalens driftsprocedurer og de internationale regler, der gælder for håndtering af flydende gas.

Hvad dækker en lastmanual typisk?

En lastmanual er en skibsspecifik, teknisk håndbog, der dækker alle aspekter af lastoperationer. Den indeholder typisk detaljerede beskrivelser af lastsystemets design, information om alt udstyr (pumper, kompressorer osv.), trinvise procedurer for lastning, losning, tankrensning og nødprocedurer samt information om lastkontrolsystemerne.

Hvorfor er nedkøling af lasttanke så vigtigt?

Nedkøling er afgørende for at undgå termisk chok på tankens stålkonstruktion. Hvis kold, flydende gas blev lastet direkte i en varm tank, kunne de hurtige temperaturændringer forårsage revner og strukturelle skader. Processen skal derfor ske gradvist og kontrolleret.

Hvad er formålet med et Emergency Shutdown (ESD) system?

ESD-systemet er et kritisk sikkerhedssystem designet til øjeblikkeligt at standse alle lastoverførsler og isolere lasttankene i en nødsituation. Det kan aktiveres manuelt fra flere steder på skibet og i nogle tilfælde automatisk, hvis visse alarmer (f.eks. for højt tryk eller gaslækage) udløses. Dette minimerer risikoen for spild og potentielle brande eller eksplosioner.
