I hjertet af enhver computer, smartphone eller digital enhed ligger et komplekst netværk af millioner, hvis ikke milliarder, af mikroskopiske kontakter. Disse kontakter er organiseret i grundlæggende byggeklodser kendt som logiske gates. For at forstå, designe og fejlfinde de kredsløb, der driver vores moderne verden, bruger ingeniører og teknikere skematiske diagrammer fyldt med symboler. Blandt disse symboler er cirklen en af de mest almindelige, men også en af de mest misforståede. Hvad betyder disse cirkler egentlig? Er de selve gaten? Er de inputs? Svaret er mere nuanceret og afgørende for at kunne læse digitale kredsløb korrekt. Denne artikel vil guide dig gennem betydningen af cirkler i logiske kredsløb og afmystificere deres rolle én gang for alle.
Hvad er en Logisk Gate?

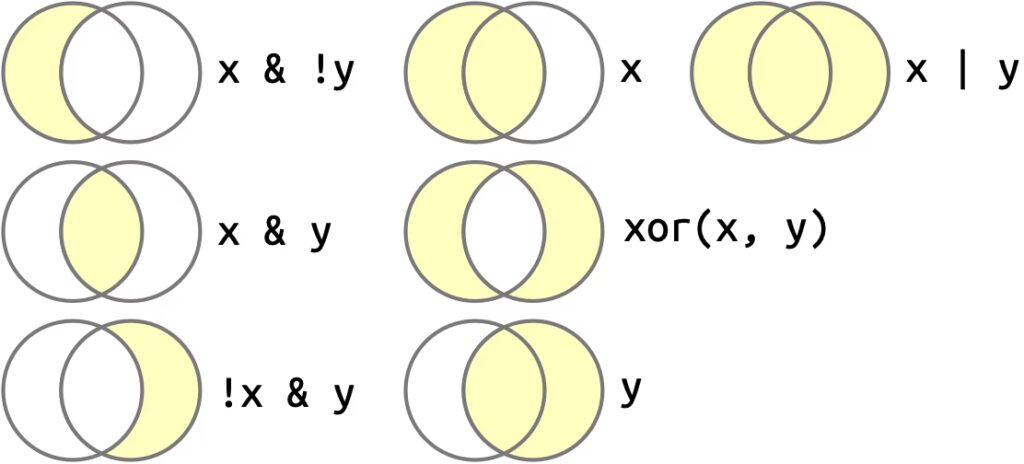

Før vi dykker ned i cirklens betydning, lad os kort definere, hvad en logisk gate er. En logisk gate er en elektronisk enhed, der implementerer en simpel boolesk funktion. Det vil sige, den tager en eller flere binære inputs (enten 0 eller 1, lav eller høj spænding) og producerer et enkelt binært output baseret på en bestemt logisk regel. De mest fundamentale logiske gates er AND, OR og NOT. Fra disse kan mere komplekse gates som NAND (NOT-AND), NOR (NOT-OR), XOR (Exclusive OR) og XNOR (Exclusive NOR) konstrueres. Disse gates er byggestenene i alt fra simple lommeregnere til de mest avancerede mikroprocessorer.
Den Vigtigste Cirkel: Inverteringsboblen
Når man taler om "cirkler" i forbindelse med logiske gates, refererer man oftest til en lille cirkel, også kendt som en "boble" (bubble), placeret ved input- eller outputterminalen på et gatesymbol. Denne lille cirkel har en meget specifik og utrolig vigtig funktion: den repræsenterer invertering. Invertering er det samme som en NOT-operation, hvilket betyder, at den vender det logiske niveau: en 1 bliver til en 0, og en 0 bliver til en 1.
Cirklen på Outputtet
Den mest almindelige placering for en inverteringsboble er på outputtet af en gate. Når en boble er til stede her, inverterer den det resultat, som gaten ellers ville have produceret.
- AND til NAND: En standard AND-gate giver kun output 1, hvis ALLE dens inputs er 1. Hvis vi tilføjer en cirkel på outputtet, bliver det en NAND-gate (Not-AND). Nu giver gaten output 0, hvis alle dens inputs er 1, og 1 i alle andre tilfælde. Den er altså det direkte modsatte af en AND-gate.
- OR til NOR: En standard OR-gate giver output 1, hvis MINDST ÉT af dens inputs er 1. Med en cirkel på outputtet bliver den til en NOR-gate (Not-OR). Denne gate giver kun output 1, hvis ALLE dens inputs er 0. Igen, det modsatte af en OR-gate.
NOT Gaten Selv
Selve NOT-gaten, også kaldet en inverter, er det simpleste eksempel på denne funktion. Dens symbol er en trekant, der peger i signalets retning, efterfulgt af en inverteringsboble. Trekanten repræsenterer en buffer (der lader signalet passere uændret), og boblen inverterer det.
Cirklen på Inputtet
Mindre almindeligt, men stadig vigtigt, kan en inverteringsboble også findes på en eller flere af en gates inputs. Dette indikerer, at inputsignalet bliver inverteret, FØR det behandles af gatens logik. Dette kaldes ofte et "active-low" input, hvilket betyder, at gaten reagerer på et lavt signal (0) på dette input, som om det var et højt signal (1).
Andre "Cirkler" i Kredsløbsdiagrammer
Selvom inverteringsboblen er den mest relevante "cirkel" i logiske gates, kan ordet "cirkel" også referere til andre symboler i et bredere elektronisk diagram. Det er vigtigt at kunne skelne mellem dem.
- Forbindelsespunkter (Knudepunkter): En lille, udfyldt cirkel (eller en prik) placeret der, hvor to eller flere ledninger krydser, indikerer, at disse ledninger er elektrisk forbundet. Hvis ledninger krydser uden denne prik, er de ikke forbundet.
- Komponentsymboler: Nogle elektroniske komponenter repræsenteres af en større cirkel. For eksempel er en glødelampe ofte tegnet som en cirkel med et kryds indeni. Et voltmeter tegnes som en cirkel med et 'V' indeni, og et amperemeter som en cirkel med et 'A' indeni. Disse er ikke logiske gates.
- Strømkilder: Nogle diagrammer bruger en cirkel til at repræsentere en jævnstrøms- (DC) spændingskilde, ofte med + og - for at vise polariteten.
Oversigt over Grundlæggende Logiske Gates
For at give et klart overblik, er her en tabel, der sammenligner de mest almindelige logiske gates, deres funktion og symboler. Bemærk især forskellen mellem gates med og uden inverteringsboblen.
| Gate Navn | Beskrivelse af Symbol | Funktion | Sandhedstabel (2 inputs) |
|---|---|---|---|
| AND | D-formet figur. | Output er 1 kun hvis Input A OG Input B er 1. | A=0, B=0 -> Q=0 A=0, B=1 -> Q=0 A=1, B=0 -> Q=0 A=1, B=1 -> Q=1 |
| NAND | D-formet figur med en lille cirkel (boble) på outputtet. | Output er det modsatte af AND. Output er 0 kun hvis A OG B er 1. | A=0, B=0 -> Q=1 A=0, B=1 -> Q=1 A=1, B=0 -> Q=1 A=1, B=1 -> Q=0 |
| OR | Skjold-lignende form med en buet input-side. | Output er 1 hvis Input A ELLER Input B (eller begge) er 1. | A=0, B=0 -> Q=0 A=0, B=1 -> Q=1 A=1, B=0 -> Q=1 A=1, B=1 -> Q=1 |
| NOR | Skjold-lignende form med en lille cirkel (boble) på outputtet. | Output er det modsatte af OR. Output er 1 kun hvis A OG B er 0. | A=0, B=0 -> Q=1 A=0, B=1 -> Q=0 A=1, B=0 -> Q=0 A=1, B=1 -> Q=0 |
| NOT | Trekant med en lille cirkel (boble) på spidsen. | Output er det modsatte af det ene input. | A=0 -> Q=1 A=1 -> Q=0 |
| XOR | Som en OR-gate, men med en ekstra buet linje på input-siden. | Eksklusiv OR. Output er 1 kun hvis inputs er forskellige. | A=0, B=0 -> Q=0 A=0, B=1 -> Q=1 A=1, B=0 -> Q=1 A=1, B=1 -> Q=0 |
Ofte Stillede Spørgsmål (FAQ)
Hvad betyder den lille cirkel på en logisk gate?
Den lille cirkel, eller "boble", betyder altid invertering (en NOT-operation). Den vender det logiske signal. Placeret på outputtet inverterer den gatens resultat (f.eks. AND bliver til NAND). Placeret på et input inverterer den signalet, før det går ind i gaten.
Er en cirkel selve gaten?
Nej. Selve gatens grundlæggende funktion defineres af symbolets form (f.eks. D-formen for AND, skjold-formen for OR). Cirklen er en modifikator, der tilføjer en invertering. Store cirkler kan repræsentere andre komponenter som lamper eller målere, men disse er ikke logiske gates.
Hvad er symbolet for en NOT-gate?
Symbolet for en NOT-gate, også kaldet en inverter, er en trekant efterfulgt af en lille cirkel (boble) på spidsen. Trekanten symboliserer en buffer, og cirklen symboliserer inverteringen.
Hvad betyder en udfyldt cirkel, hvor ledninger krydser?
En udfyldt cirkel eller prik ved et krydsningspunkt mellem ledninger i et diagram kaldes et knudepunkt (node/junction). Det betyder, at ledningerne er elektrisk forbundet på det punkt.
Konklusion
At forstå symbolerne i digitale kredsløb er fundamentalt for enhver, der arbejder med elektronik. Den lille cirkel, eller inverteringsboblen, er et af de mest kraftfulde og hyppigt anvendte symboler. Den repræsenterer den simple, men essentielle, handling at vende et signal – at gøre en 1 til en 0 og omvendt. Ved at genkende, at denne cirkel transformerer en AND til en NAND, en OR til en NOR, og udgør kernen i en NOT-gate, låser du op for en dybere forståelse af, hvordan logiske kredsløb er bygget og fungerer. Næste gang du ser et skematisk diagram, vil de små cirkler ikke længere være et mysterium, men en klar indikation af en fundamental logisk operation, der er afgørende for den digitale verdens funktion.
