Latching Relæ: Funktion, Fordele og Anvendelser

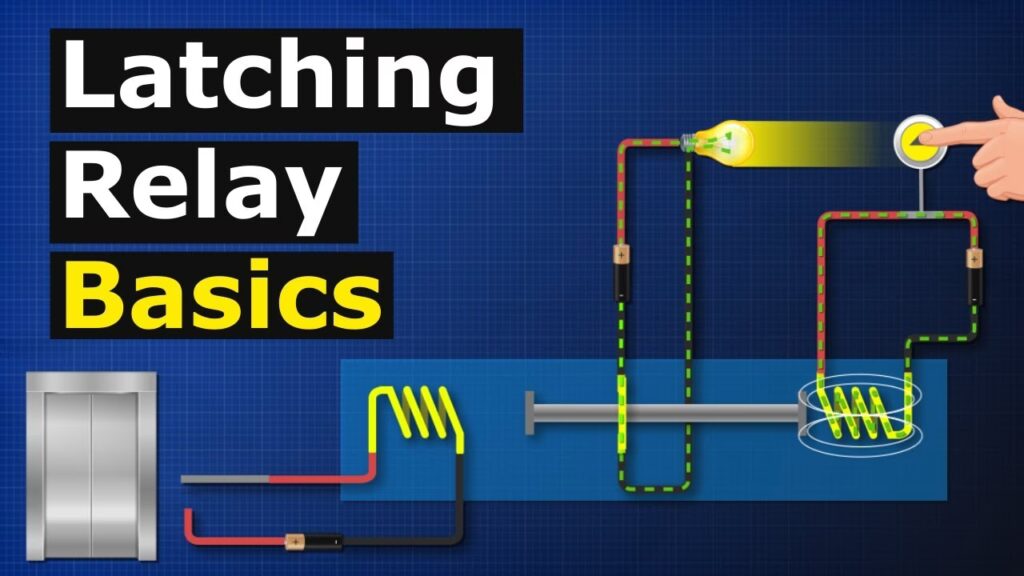

Hvad er et Latching Relæ? En Dybdegående Forklaring

Et latching relæ, ofte også kaldet et impulsrelæ, bistabilt relæ eller hukommelsesrelæ, er en specialiseret elektromekanisk enhed, der adskiller sig markant fra konventionelle relæer. Dets mest bemærkelsesværdige egenskab er evnen til at opretholde sin seneste koblede position, selv efter at styresignalet er fjernet. I modsætning til standardrelæer, der kræver en konstant strømforsyning til spolen for at forblive i en aktiveret tilstand, behøver et latching relæ kun en kortvarig elektrisk impuls for at skifte tilstand. Når positionen er ændret, "låses" den mekanisk eller magnetisk på plads og forbliver der, indtil en ny, modsat impuls gives. Denne bistabile natur gør dem ekstremt værdifulde i applikationer, hvor strømbesparelse og bevarelse af systemets tilstand under strømafbrydelser er afgørende.

Forskellige Typer af Latching Relæer

Latching relæer findes i flere varianter, hver med sin egen unikke mekanisme til at opretholde sin position. De tre primære typer er:

• Magnetiske Latching Relæer: Dette er den mest almindelige type. De benytter en permanent magnet inde i relæet til at holde ankeret og kontakterne fast i den sidst aktiverede position. Når en impuls sendes til spolen, genereres et magnetfelt, der enten arbejder med eller imod den permanente magnet for at flytte ankeret. Magneten overtager derefter og holder positionen uden behov for yderligere strøm.
• Mekaniske Latching Relæer: Disse relæer anvender en fysisk låsemekanisme, såsom en skralde- og pal-mekanisme, til at fastholde kontakterne. En elektrisk impuls får en spole til at aktivere mekanismen, som låser kontakterne på plads. En efterfølgende impuls (enten til den samme eller en anden spole) frigør låsen og lader kontakterne vende tilbage til deres oprindelige position eller skifte til en ny låst position.
• Impulssekvens Latching Relæer: Også kendt som bistabile latching relæer. Disse skifter deres kontakttilstand ved hver spændingsimpuls. De er populære på grund af deres modstandsdygtighed over for stød og vibrationer, hvilket gør dem ideelle til krævende industrielle miljøer.

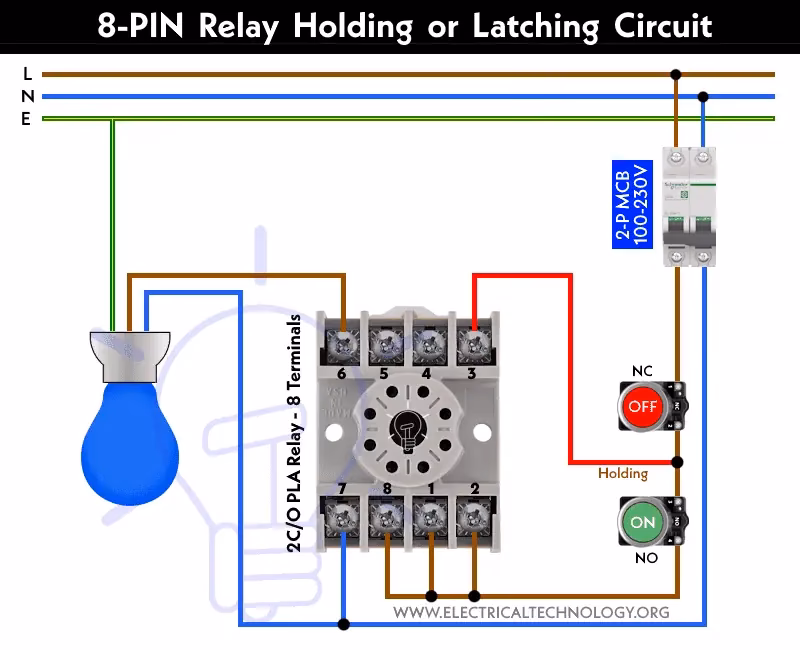

Hvordan Latching Relæer Fungerer: Set og Reset

Den grundlæggende funktion af et latching relæ involverer to operationer: 'Set' (at aktivere) og 'Reset' (at deaktivere). Måden, hvorpå disse operationer udføres, afhænger af, om relæet har en enkelt spole eller to separate spoler.

Enkeltspole Latching Relæer

Et enkeltspole-relæ bruger den samme spole til både at aktivere og deaktivere relæet. Skiftet mellem set og reset styres ved at vende polariteten af den elektriske impuls. En impuls med en positiv spænding kan for eksempel aktivere relæet (Set), mens en efterfølgende impuls med en negativ spænding vil deaktivere det (Reset). Dette kræver et mere avanceret styrekredsløb, der kan levere impulser med variabel polaritet.

Dobbeltspole Latching Relæer

Dette er en mere ligetil konfiguration. Relæet har to separate spoler: en 'Set'-spole og en 'Reset'-spole. For at aktivere relæet sendes en kort impuls til Set-spolen. For at deaktivere det og vende tilbage til den oprindelige tilstand sendes en impuls til Reset-spolen. Denne metode er simplere at implementere i styrekredsløb, da der ikke er behov for at vende polariteten, men relæet er fysisk lidt større og mere komplekst.

Fordele ved at Bruge Latching Relæer

Latching relæer tilbyder en række betydelige fordele i forhold til deres ikke-låsende modstykker, hvilket gør dem til det foretrukne valg i mange situationer.

• Energieffektivitet: Den mest markante fordel. Da de kun bruger strøm i de få millisekunder, det tager at skifte tilstand, er deres samlede energiforbrug ekstremt lavt. Dette er afgørende i batteridrevne enheder og i systemer, hvor energieffektivitet er en topprioritet.
• Tilstandsbevarelse (Hukommelse): Fordi relæet bevarer sin position under en strømafbrydelse, sikrer det, at systemet genoptager sin korrekte tilstand, når strømmen vender tilbage. Dette forhindrer uønskede systemnulstillinger og bevarer vigtig information om systemets status. Denne egenskab er grunden til, at de også kaldes hukommelsesrelæer.
• Reduceret Varmeudvikling: Uden en konstant strøm, der løber gennem spolen for at holde den aktiveret, genererer latching relæer næsten ingen varme. Dette bidrager til en lavere driftstemperatur i kontrolskabe, hvilket forbedrer pålideligheden af omkringliggende komponenter.
• Kompakt Størrelse: Ofte kan de designes mere kompakt, hvilket gør dem ideelle til integration på printplader (PCB'er) og i applikationer med begrænset plads.
• Høj Pålidelighed: Deres simple, men robuste design, kombineret med modstandsdygtighed over for vibrationer og stød, gør dem meget sikre og pålidelige i drift.

Sammenligning: Latching Relæ vs. Ikke-Latching Relæ

For at give et klart overblik er her en tabel, der sammenligner de vigtigste forskelle mellem de to relætyper.

Typiske Anvendelsesområder

Latching relæers unikke egenskaber gør dem velegnede til en bred vifte af applikationer:

• Energistyring og Målere: Bruges i smarte el-, vand- og gasmålere til fjernstyret til- og frakobling af forsyningen. Relæet kan afbryde forsyningen og forblive i den position uden at bruge strøm.
• Industriel Kontrol: I transportbåndsystemer og pakkemaskiner, hvor en bestemt tilstand skal opretholdes, selvom systemet midlertidigt mister strøm.
• Belysningskontrol: I bygningsautomatisering og smarte hjemmesystemer til at tænde og slukke for lysgrupper. Et enkelt tryk på en knap sender en impuls, og lyset forbliver tændt eller slukket uden konstant strømforbrug i styringen.
• Automotive Systemer: Anvendes i bildørlåsesystemer og andre funktioner, hvor tilstanden (låst/ulåst) skal bevares, når bilen er slukket.
• Sikkerhedssystemer: I alarmsystemer og adgangskontrol, hvor et system skal forblive i en 'alarmeret' eller 'låst' tilstand, selv ved strømsvigt.

Ofte Stillede Spørgsmål (FAQ)

Hvad bruges latching relæer til?

De bruges primært i applikationer, der kræver minimalt strømforbrug, tilstandsbevarelse under strømafbrydelser, og hvor fjernstyring uden konstant strømforsyning er nødvendig. Eksempler inkluderer batteridrevne enheder, smarte målere og industrielle kontrolsystemer.

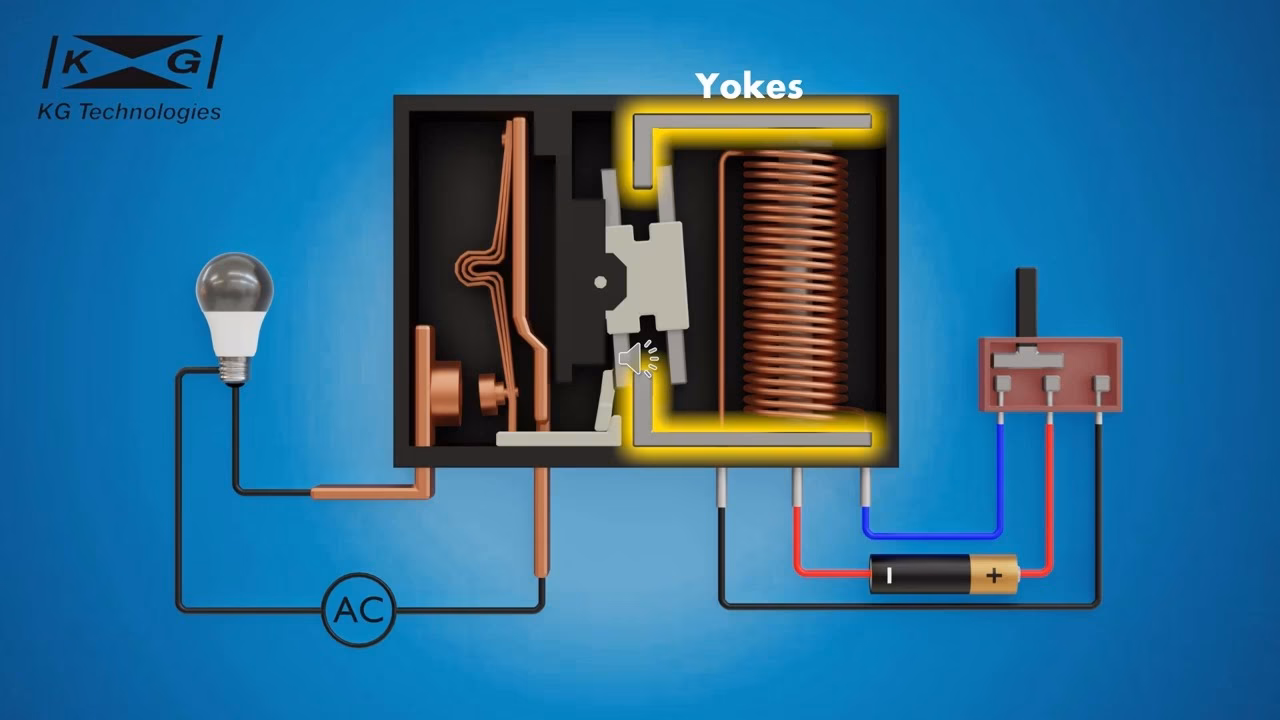

Hvordan nulstiller man et latching relæ?

For at nulstille (resette) et latching relæ skal man sende en modsat impuls. På et dobbeltspole-relæ gøres dette ved at sende en impuls til 'Reset'-spolen. På et enkeltspole-relæ gøres det ved at sende en impuls med omvendt polaritet i forhold til den impuls, der aktiverede det.

Hvorfor bruger latching relæer mindre strøm end normale relæer?

De bruger markant mindre strøm, fordi de kun kræver en kort elektrisk impuls for at skifte tilstand. Derefter holder en permanent magnet eller en mekanisk lås relæet i position. Et normalt relæ kræver derimod en konstant strøm for at holde sit elektromagnetiske felt aktivt og forblive i den aktiverede tilstand.

Hvad er et DC latching relæ?

Et DC latching relæ er simpelthen et latching relæ, der er designet til at blive styret af en jævnstrømskilde (DC). De fleste latching relæer, især dem der bruges i elektronik og batteridrevne systemer, er DC-relæer.

Konklusion

Latching relæer er alsidige og højeffektive komponenter, der spiller en afgørende rolle i utallige elektriske og elektroniske systemer. Deres evne til at bevare en tilstand uden kontinuerlig strømforsyning gør dem uundværlige i en verden, der i stigende grad fokuserer på energieffektivitet og pålidelighed. Ved at forstå deres funktion, typer og fordele kan ingeniører, teknikere og hobbyfolk udnytte det fulde potentiale af disse smarte enheder i deres design og applikationer.
