KUKA SafeOperation: Sikkerhed vs. Ydeevne

I moderne produktionsmiljøer er integrationen af industrirobotter afgørende for effektivitet og præcision. Men med øget automatisering følger et endnu større ansvar for sikkerheden – både for operatører og for det kostbare udstyr i cellen. KUKA.SafeOperation er en avanceret teknologi designet til netop dette formål. Det er en software- og hardwarebaseret sikkerhedsløsning, der overvåger robottens bevægelser i realtid. Men implementeringen af en så kraftfuld funktion bringer ofte komplekse spørgsmål med sig. Hvordan beskytter man mekaniske forhindringer uden at dræbe cyklustiden? Hvordan integrerer man eksterne sikkerhedsenheder som gulvscannere for at skabe dynamiske og sikre arbejdszoner for mennesker? Denne artikel dykker ned i de praktiske udfordringer og bedste praksisser ved brug af KUKA.SafeOperation, baseret på reelle brugererfaringer.

Hvad er KUKA.SafeOperation? En dybere forståelse

KUKA.SafeOperation er mere end blot en simpel softwarefunktion; det er et certificeret sikkerhedssystem, der er integreret dybt i robottens styring (KRC4 og nyere). Dets primære formål er at skabe et sikkert samarbejde mellem robot, menneske og maskine ved at overvåge og begrænse robottens arbejdsområde og hastighed. Systemet fungerer ved hjælp af to separate kanaler i styringen, der konstant krydstjekker robottens faktiske position og hastighed med de definerede sikkerhedsgrænser. Hvis der opdages en afvigelse, eller hvis robotten er ved at overskride en grænse, udløses et sikkert stop.

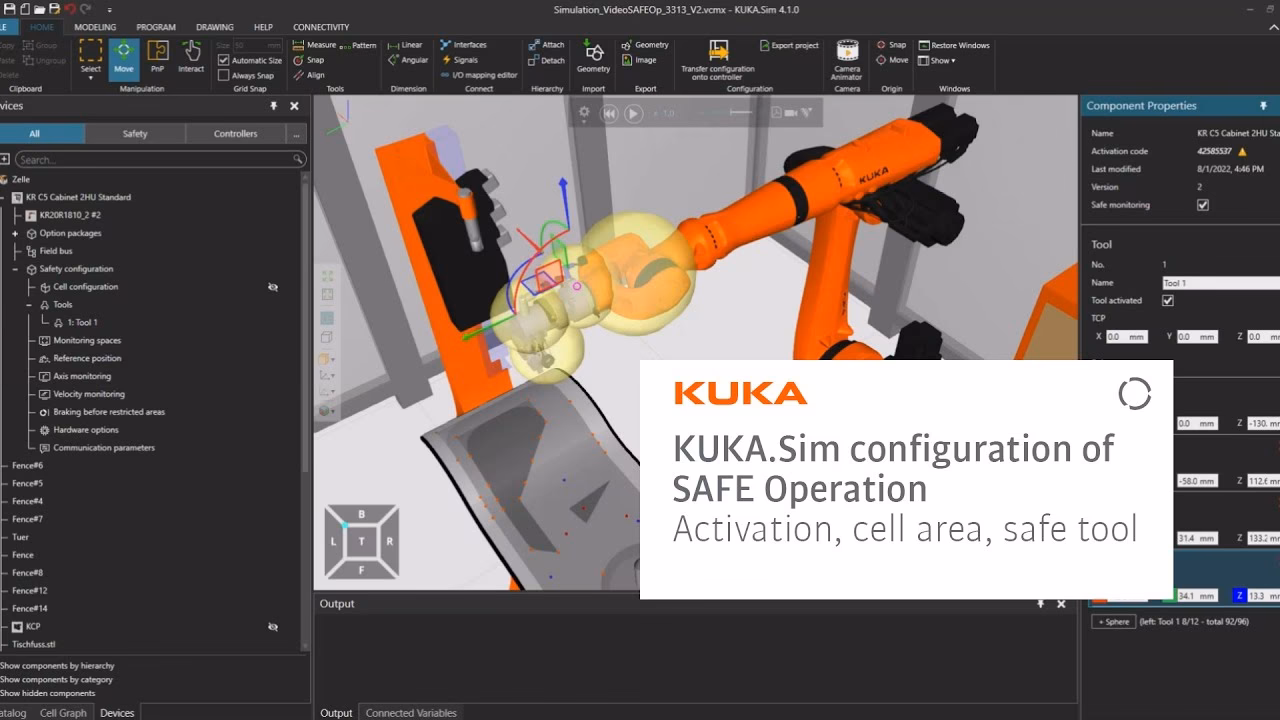

Kernen i konfigurationen, som typisk udføres i softwaren WorkVisual, er definitionen af forskellige rum og zoner:

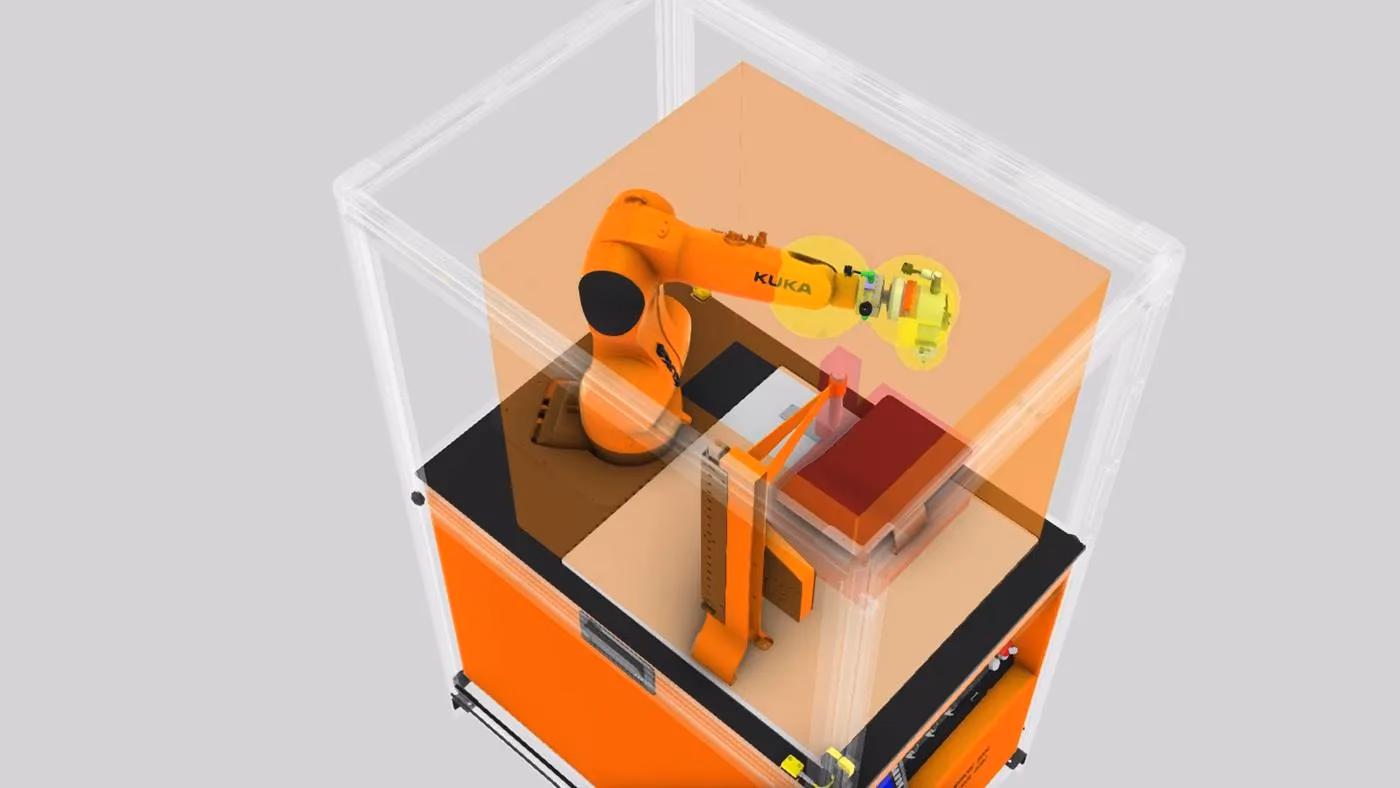

• Arbejdsområder (Workspaces): Disse definerer de områder, hvor robotten må operere. Hvis robotten forsøger at bevæge sig uden for et defineret arbejdsområde, vil systemet gribe ind.
• Beskyttede områder (Protected Spaces): Disse er "no-go" zoner. De definerer rum, hvor robotten aldrig må bevæge sig ind. Dette er ideelt til at beskytte faste installationer som søjler, transportbånd, kontrolpaneler eller andet kritisk udstyr i cellen.
• Værktøjsovervågning (Tool Monitoring): Udover robottens arm kan SafeOperation også overvåge positionen af det monterede værktøj (TCP - Tool Center Point). Dette er afgørende, da det ofte er værktøjet, der interagerer med omgivelserne.

Disse zoner kan være permanent aktive eller aktiveres dynamisk via sikre input fra eksterne enheder som lysgitre, sikkerhedslåger eller gulvscannere. Dette åbner op for avancerede applikationer, hvor en zone kun er aktiv, når en operatør befinder sig i nærheden, hvilket giver en fleksibel balance mellem produktivitet og maskinsikkerhed.

Udfordringen: Cyklustid vs. Sikkerhed

En af de mest almindelige udfordringer, som brugere af KUKA.SafeOperation støder på, er den tilsyneladende konflikt mellem at opretholde en hurtig cyklustid og samtidig overholde strenge sikkerhedsgrænser. Problemet manifesterer sig ofte som advarslen "KSS00470 - Safe robot override reduction active". Denne advarsel betyder, at robotstyringen proaktivt reducerer robottens hastighed og acceleration, fordi den nærmer sig en defineret sikkerhedsgrænse.

Hvorfor sker dette? Sikkerhedssystemet skal garantere, at robotten kan nå at stoppe før den krydser grænsen til et beskyttet område, selv ved maksimal hastighed. Bremselængden afhænger af hastigheden. Jo hurtigere robotten kører, jo længere er dens bremselængde. Derfor beregner SafeOperation en usynlig "bufferzone" inden for det tilladte område. Når robotten kommer ind i denne bufferzone, begynder den at reducere hastigheden for at sikre, at et sikkert stop er muligt. Dette er en fundamental og tilsigtet del af sikkerhedsfunktionen.

Nogle brugere opdager parameteren $SR_VEL_RED i maskindatafilerne og overvejer at sætte den til FALSE for at deaktivere denne funktion. Det er dog ekstremt vigtigt at understrege, at det er en høj sikkerhedsrisiko at ændre i maskindata uden fuld forståelse for konsekvenserne og uden en grundig risikovurdering. Disse parametre er en del af robottens certificerede sikkerhed. At deaktivere dem kan ugyldiggøre sikkerhedscertificeringen og i værste fald føre til alvorlige kollisioner. I stedet for at modificere systemets kerneadfærd, bør man overveje alternative strategier.

Strategier til Optimering af Cyklustid med SafeOperation

Her er en sammenligning af forskellige metoder til at håndtere balancen mellem hastighed og sikkerhed:

Integration med Eksterne Sikkerhedsenheder som Gulvscannere

En anden kraftfuld anvendelse af KUKA.SafeOperation er at skabe celler, hvor mennesker og robotter kan arbejde tættere sammen. Dette opnås ofte ved at integrere sikkerhedsscannere, der overvåger gulvarealet omkring robotten. Konceptet er typisk at definere flere zoner:

1. Advarselszone (Warning Zone): Når en person træder ind i denne ydre zone, sender scanneren et signal til robotstyringen. Dette signal bruges ikke til at udløse et sikkert stop, men til at aktivere en sikkerhedsfunktion, der reducerer robottens hastighed til et sikkert niveau (f.eks. Safe Reduced Velocity). Robotten fortsætter sit arbejde, men langsommere.
2. Stopzone (Stop Zone): Hvis personen fortsætter ind i den indre zone tættere på robotten, sender scanneren et andet signal. Dette signal udløser et sikkert stop (f.eks. Stop 1 eller Stop 0), som bringer robotten til standsning øjeblikkeligt og sikkert.

Implementeringen er ikke så simpel som blot at tegne zonerne i scannerens software. Det kræver en omhyggelig konfiguration i WorkVisual. De sikre udgange (OSSD'er) fra scanneren skal forbindes til de sikre indgange på robotstyringen (f.eks. på en X11- eller X13-grænseflade). Derefter skal man i WorkVisual's sikkerhedskonfiguration mappe disse indgange til specifikke sikkerhedsfunktioner. For eksempel kan indgangen fra advarselszonen aktivere funktionen "Safe Velocity Monitoring", mens indgangen fra stopzonen aktiverer en global stopfunktion. Det er vigtigt at forstå, at selve sikkerhedsreaktionen (hastighedsreduktion og stop) håndteres af den sikre del af styringen, ikke af det almindelige KRL-robotprogram. KRL-programmet kan dog informeres om tilstanden og f.eks. pause en sekvens, så den kan genoptages elegant, når zonen er fri igen.

Et centralt spørgsmål er, om robotten kan genoptage sit arbejde automatisk, når personen forlader zonen. Svaret er næsten altid nej. Internationale sikkerhedsstandarder (som ISO 10218) kræver typisk en bevidst handling, f.eks. et tryk på en reset-knap, for at genstarte bevægelse efter et beskyttende stop. Dette er for at forhindre uventet opstart, som kan være farligt, hvis en person stadig er i farezonen, men midlertidigt uden for scannerens synsfelt. Dette princip er afgørende for design af sikre systemer til samarbejdende robotter.
