I den komplekse og teknologisk avancerede verden af offshore-industrien findes der en række imponerende maskiner designet til at operere under ekstreme forhold. Blandt disse skiller jack-up riggen sig ud med sit unikke design og afgørende rolle. Disse mobile platforme er rygraden i efterforskningsboringer i relativt lavt vand og spiller en central rolle i både olie- og gasindustrien samt installationen af havvindmølleparker. Men hvad er en jack-up rig præcist, hvordan fungerer den, og hvorfor er den så vigtig? Denne artikel vil dykke ned i alle aspekter af disse ingeniørmæssige vidundere.
Hvad definerer en Jack-up Rig?
En jack-up rig, eller en selv-eleverende enhed, er en type mobil offshore boreenhed (MODU). Navnet stammer fra dens mest karakteristiske evne: at kunne "jekke sig op" over havoverfladen. Enheden består af et flydende skrog og typisk tre eller fire massive, bevægelige ben. Når riggen ankommer til sin destination, sænkes benene ned til havbunden. Herefter hæves, eller jekkes, hele skroget op over vandet, hvilket skaber en yderst stabil og fast arbejdsplatform, der er upåvirket af bølger og havstrømme. Dette står i kontrast til flydende rigge som semi-submersibles og boreskibe, der anvendes på dybere vand.
Hvordan Fungerer en Jack-up Rig? En Trin-for-Trin Guide
Processen med at installere en jack-up rig er en nøje koreograferet operation, der kræver præcision og ekspertise. Hele operationen kan opdeles i flere kritiske faser:
1. Transport og Ankomst

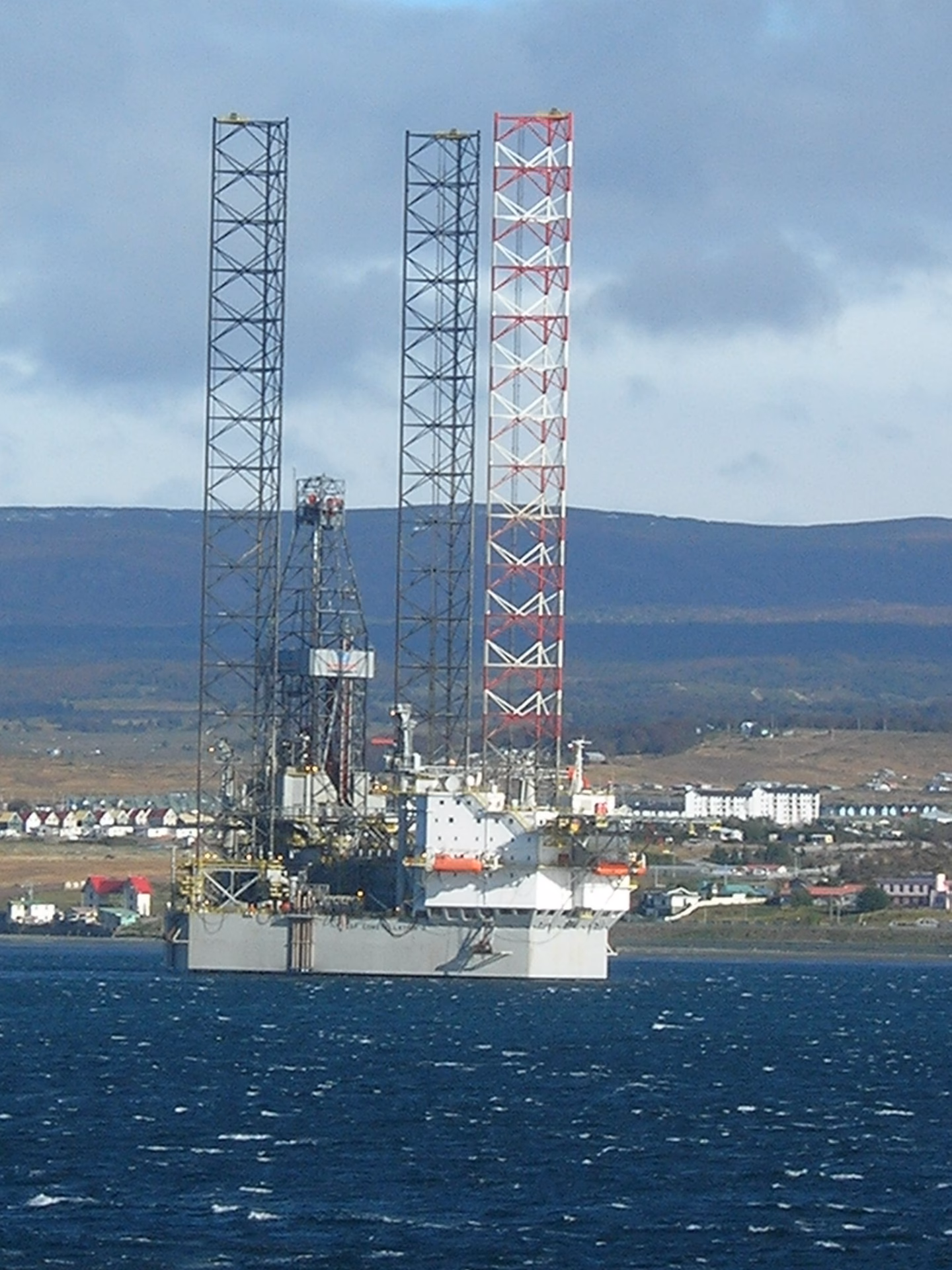

Jack-up rigs er generelt ikke selvsejlende. De bliver bugseret til deres borested af kraftige slæbebåde eller transporteret over lange afstande på specialiserede heavy-lift skibe (en såkaldt "dry tow"). Under transporten er benene hævet helt op over skroget for at minimere vandmodstand og sikre stabilitet.
2. Positionering og Nedsænkning af Benene
Ved ankomst til den præcise lokation positioneres riggen omhyggeligt. Når positionen er sikret, begynder processen med at sænke benene ned gennem vandsøjlen, indtil de får kontakt med havbunden. Dette trin kaldes ofte "pinning".
3. Kritisk Fase: Pre-loading
Dette er måske den mest afgørende og risikofyldte del af installationen. For at sikre, at fundamentet under benene er stabilt og kan modstå de enorme kræfter under en storm, udføres en proces kaldet pre-loading (forbelastning). Riggen pumper store mængder havvand ind i ballasttanke for at simulere den maksimale vægt, som riggen vil opleve under drift plus en sikkerhedsmargin. Dette presser benene solidt ned i havbunden og afslører eventuelle svage lag i undergrunden. Hvis et ben pludselig skulle synke ukontrolleret ned i et blødere lag – en hændelse kendt som "punch-through" – minimeres skaden, da skroget stadig er tæt på vandoverfladen. Processen fortsætter, indtil benene har sat sig stabilt.
4. Opjekning til Operationel Højde
Når pre-loading er succesfuldt afsluttet, tømmes ballasttankene, og jekkesystemet aktiveres for at hæve skroget til sin endelige operationelle højde. Denne højde skaber et "air gap" – en sikkerhedsafstand mellem bunden af skroget og den højeste forventede bølgekam under en storm. Med skroget sikkert over bølgerne er platformen klar til at påbegynde bore- eller installationsarbejde.
En Jack-up Rigs Anatomi
For at forstå en jack-up rig fuldt ud, er det vigtigt at kende dens hovedkomponenter:

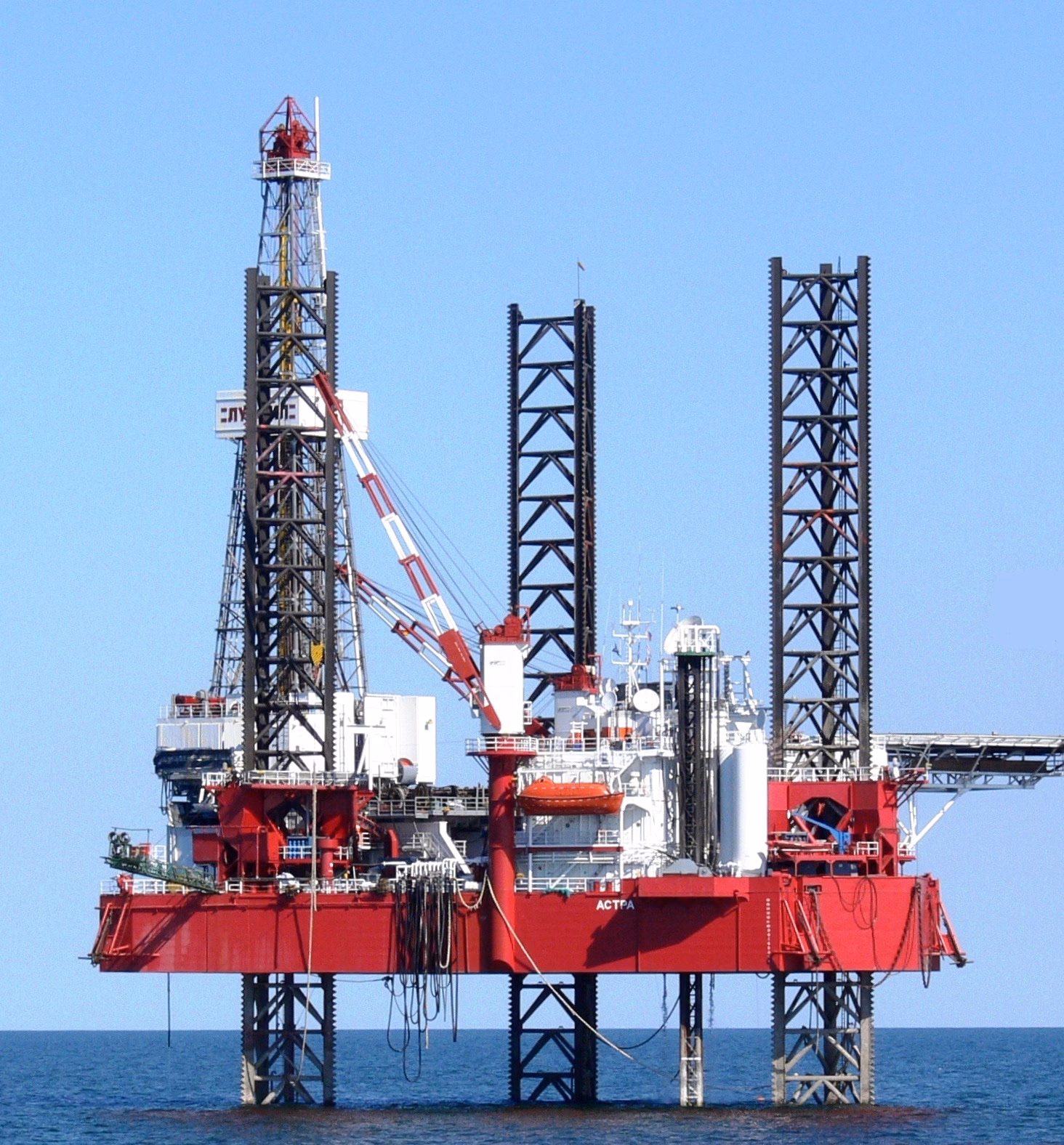

- Skroget (The Hull): Dette er den flydende, vandtætte del af riggen, der fungerer som en pram under transport. Skroget huser alt nødvendigt udstyr, herunder boretårnet, maskinrum, beboelsesområder for besætningen, helikopterdæk og lagertanke.
- Benene (The Legs): De lange støtteben er riggens fundament. De er oftest konstrueret som gitterstrukturer (truss legs) for at spare vægt og reducere modstand fra bølger og strøm, men kan også være massive cylindre. Antallet er typisk tre (i en trekantet formation) eller fire.
- Spud Cans: For enden af hvert ben sidder en stor fodplade, en såkaldt spud can. Disse fungerer som fødder, der fordeler riggens enorme vægt over et større område på havbunden for at forhindre, at benene synker for dybt ned i blød havbund.
- Jekkesystemet (The Jacking System): Hjertet i riggens funktion. Systemet er ansvarligt for at hæve og sænke benene samt løfte hele skroget. Der findes primært to typer.
Sammenligning af Jekkesystemer
De to mest almindelige jekkesystemer har hver deres fordele og ulemper.
| Systemtype | Funktionsprincip | Fordele | Ulemper |
|---|---|---|---|
| Tandstang og tandhjul (Rack and Pinion) | Elektriske eller hydrauliske motorer driver store tandhjul, der griber fat i en tandstang svejset fast på benene. | Hurtig, nem at betjene, kontinuerlig bevægelse. Det mest udbredte system i dag. | Kræver præcis fabrikation og vedligeholdelse af tandhjul og stænger. |
| Åg og stift (Yoke and Pin) | Hydrauliske cylindre løfter skroget i etaper ved at indsætte og trække stifter i huller langs benene. | Robust og kraftfuldt system. | Langsommere cyklustid, mere kompleks operation, sværere at vedligeholde. |
Fordele og Anvendelsesområder
Jack-up rigs er ekstremt populære af flere årsager, især i vanddybder op til omkring 120-150 meter:
- Stabilitet: Når den er hævet, er den en af de mest stabile offshore-platforme, hvilket er ideelt for præcisionskrævende boreoperationer.
- Omkostningseffektivitet: I lavt til mellemdybt vand er de ofte billigere at bygge og operere end flydende alternativer.
- Mobilitet og Genanvendelighed: De kan nemt flyttes fra en lokation til en anden, hvilket gør dem ideelle til efterforskningsboringer og kortere projekter.
- Alsidighed: Udover olie- og gasboring bruges de i stigende grad som installationsfartøjer for havvindmøller (Turbine Installation Vessels - TIV) og som service- og vedligeholdelsesplatforme.
Ofte Stillede Spørgsmål (FAQ)
Hvor dybt vand kan en jack-up rig operere i?
Standard jack-up rigs opererer typisk i vanddybder op til 120 meter (ca. 400 fod). Specialiserede, høj-specifikations (premium) enheder kan dog operere i dybder op til 150 meter eller mere, afhængigt af design og miljøforhold.
Hvad er den største risiko ved installation af en jack-up rig?
Den største risiko er "punch-through" under pre-loading. Dette sker, hvis et ben pludselig bryder igennem et hårdt lag på havbunden og synker ned i et underliggende svagt lag. Dette kan forårsage alvorlig strukturel skade på riggen, hvis skroget er hævet for højt.
Er jack-up rigs selvsejlende?
De fleste er ikke selvsejlende og kræver slæbebåde for at flytte sig. Dog findes der nogle få enheder med egne fremdriftssystemer, men de er sjældne.
Hvorfor er en grundig undersøgelse af havbunden (site survey) nødvendig?
En site survey er afgørende for at identificere havbundens beskaffenhed, herunder jordlag, tilstedeværelsen af potentielle farer som gamle rørledninger, skibsvrag, eller ustabile formationer. Uden denne viden ville risikoen for en ulykke som punch-through være uacceptabelt høj.
Konklusion
Jack-up riggen er mere end blot en stålkonstruktion i havet; den er et vidnesbyrd om menneskelig opfindsomhed og en uundværlig brik i den globale energiforsyning. Fra de tidlige designs i 1950'erne til nutidens højteknologiske platforme har disse enheder konstant udviklet sig for at blive mere sikre, effektive og i stand til at operere under stadig mere krævende forhold. Deres unikke kombination af mobilitet og enestående stabilitet sikrer, at de vil forblive en hjørnesten i offshore-industrien i mange år fremover, uanset om det er for at hente fossile brændstoffer op fra undergrunden eller for at bygge fremtidens grønne energi i form af havvindmølleparker.
