Intern Slibning: En Komplet Guide til Maskiner

Inden for præcisionsbearbejdning er interne og cylindriske slibemaskiner uundværlige værktøjer, der anvendes til at forme og færdiggøre en bred vifte af emner med ekstremt høj nøjagtighed. Disse maskiner er hjørnestenen i industrier, hvor tolerancer er minimale, og overfladekvaliteten er altafgørende. Denne omfattende guide vil dykke ned i verdenen af intern slibning, udforske de forskellige maskintyper, deres funktioner og deres kritiske rolle i den moderne fremstillingsindustri. Uanset om du er nybegynder eller en erfaren professionel, vil denne artikel give dig værdifuld indsigt i denne specialiserede bearbejdningsproces.

Hvad er Intern Slibning?

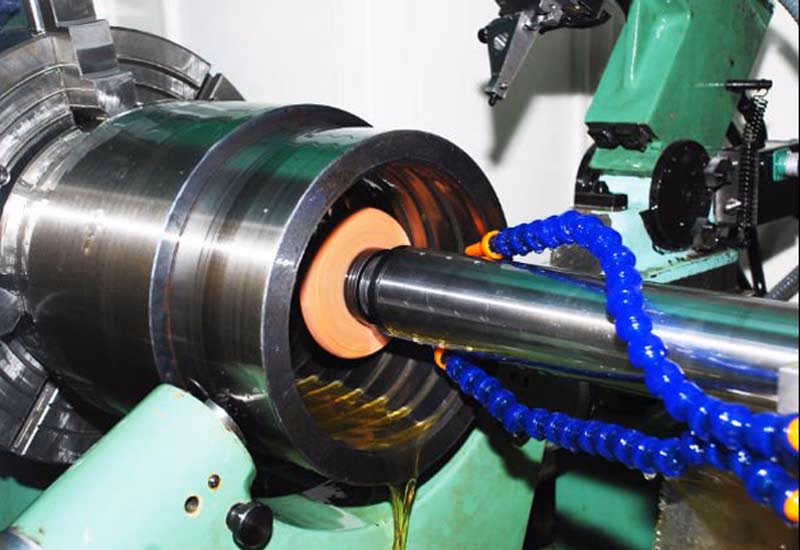

Intern slibning er en bearbejdningsproces, der involverer fjernelse af materiale fra den indvendige overflade af et emne ved hjælp af en roterende slibeskive. Processen anvendes til at skabe glatte og præcise indvendige geometrier, såsom boringer, huller og cylindriske passager, med enestående dimensionel nøjagtighed og en fin overfladefinish. Maskinerne, der er designet til dette formål, er udstyret med specialiserede slibeskiver og opspændingsanordninger, der sikkert holder og roterer emnet under processen. Slibeskiven føres ind i emnet, hvor den fjerner materiale for at opnå den ønskede form og størrelse. Denne teknik er især udbredt i brancher som bilindustrien, luft- og rumfartsindustrien samt den medicinske sektor, hvor krav til snævre tolerancer og fejlfrie overflader er absolutte.

Typer af Interne Slibemaskiner

Der findes flere forskellige typer af interne slibemaskiner, hver især optimeret til specifikke opgaver og krav. Valget af maskine afhænger af emnets størrelse, geometri og det ønskede produktionsvolumen. De mest almindelige typer inkluderer:

1. Planetarisk Intern Slibemaskine

Denne maskintype anvender en planetarisk bevægelse, hvor slibespindlen ikke kun roterer om sin egen akse, men også bevæger sig i en cirkulær bane inde i emnet. Dette gør det muligt at slibe store, tunge eller uhåndterlige emner, der ikke selv kan rotere. Den er ideel til slibning af meget store boringer og huller, hvor præcision over en stor diameter er nødvendig.

2. Centerless Intern Slibemaskine

I en centerless slibemaskine understøttes emnet ikke mellem centre, men hviler i stedet mellem et reguleringshjul, et støtteblad og selve slibeskiven. Reguleringshjulet styrer emnets rotationshastighed og fremføring, mens slibeskiven fjerner materiale. Denne metode er ekstremt effektiv til højvolumenproduktion af cylindriske dele som f.eks. lejeruller, da emnerne kan fødes kontinuerligt gennem maskinen.

3. Vertikal Intern Slibemaskine

Som navnet antyder, har denne maskine en vertikalt orienteret slibespindel. Denne konfiguration er særligt fordelagtig ved bearbejdning af store og tunge emner, da tyngdekraften hjælper med at stabilisere og positionere emnet på arbejdsbordet. Den bruges ofte til slibning af store ringe, gear og andre komponenter, hvor en stabil opspænding er kritisk.

4. Horizontal Intern Slibemaskine

Dette er den mest traditionelle konfiguration, hvor slibespindlen er monteret horisontalt. Maskinen er alsidig og bruges typisk til slibning af små til mellemstore boringer og huller. Den giver nem adgang til emnet og er velegnet til en bred vifte af applikationer, hvilket gør den til en fast bestanddel i mange maskinværksteder.

Sammenligning af Interne Slibemaskiner

Anvendelsesområder for Intern Slibning

Den høje præcision opnået gennem intern slibning gør processen uundværlig i mange industrier. Nogle af de mest almindelige anvendelser omfatter:

• Fremstilling af lejer: De indvendige løbebaner i kugle- og rullelejer kræver en ekstremt glat og nøjagtig overflade for at sikre lang levetid og lav friktion. Intern slibning er standardprocessen til at opnå dette.
• Bilindustrien: Komponenter som cylindre i motorblokke, gearhjul, ventilstyr og injektordele kræver præcise indvendige diametre for at fungere korrekt og effektivt.
• Luft- og Rumfart: I denne sektor er pålidelighed og ydeevne altafgørende. Dele til landingsstel, hydrauliske systemer og turbinekomponenter bliver internt slebet for at modstå ekstreme belastninger.
• Værktøjs- og formfremstilling: Fremstilling af forme til sprøjtestøbning og presseværktøjer kræver komplekse indvendige geometrier med meget fine overflader for at sikre, at de færdige produkter har den rette kvalitet.
• Medicinsk udstyr: Kirurgiske instrumenter og implantater har ofte brug for præcise indvendige overflader, der er glatte og fri for defekter.

Slibeskiven: Processens Hjerte

Valget af den korrekte slibeskive er afgørende for succesfuld intern slibning. En slibeskive består af tusindvis af små slibekorn, der holdes sammen af et bindemiddel. Flere faktorer skal overvejes:

1. Slibemateriale: De mest almindelige materialer er aluminiumoxid (til stål) og siliciumcarbid (til støbejern og ikke-jernholdige metaller). For meget hårde materialer anvendes superabrasiver som kubisk bornitrid (CBN) eller diamant.
2. Kornstørrelse (Grit): Angiver størrelsen på slibekornene. Et lavt tal (f.eks. 46) indikerer grove korn til hurtig materialefjernelse, mens et højt tal (f.eks. 120) indikerer fine korn til en glat finish.
3. Hårdhed (Grade): Beskriver styrken af bindemidlet, der holder kornene. En blød skive frigiver kornene lettere og er god til hårde materialer, mens en hård skive holder bedre på kornene og bruges til blødere materialer.
4. Struktur: Angiver porøsiteten eller afstanden mellem kornene. En åben struktur giver plads til spåner og kølevæske og er god til grovslibning. En tæt struktur giver en finere finish.
5. Bindemiddel: Det materiale, der holder kornene sammen. Vitrificerede (keramiske) bindinger er mest almindelige, men andre typer som resinoid- eller gummibindinger bruges til specifikke applikationer som f.eks. kapskæring.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den primære fordel ved intern slibning sammenlignet med andre processer som drejning eller boring?

Den primære fordel er den overlegne overfladefinish og dimensionelle nøjagtighed. Mens drejning og boring kan skabe et hul, kan de ikke opnå de samme snævre tolerancer og den spejlblanke finish, som slibning kan. Desuden kan slibning bearbejde hærdede materialer, som er for hårde til traditionelle skærende værktøjer.

Hvorfor er køling så vigtig under slibeprocessen?

Slibning genererer en betydelig mængde varme på grund af friktion. Et kølesystem er afgørende for at fjerne denne varme fra både emnet og slibeskiven. Uden effektiv køling kan emnet blive termisk beskadiget (brændt), hvilket kan ændre dets metallurgiske egenskaber og forårsage dimensionelle unøjagtigheder. Kølevæsken hjælper også med at skylle spåner og slibepartikler væk fra slibezonen.

Kan man slibe ikke-runde huller internt?

Ja, med specialiserede CNC-styrede slibemaskiner er det muligt at slibe komplekse indvendige profiler, der ikke er perfekt cirkulære. Dette kræver dog avanceret programmering og maskinfunktioner, men det åbner op for fremstilling af meget specialiserede komponenter.

Konklusion

Intern slibning er en højt specialiseret, men fundamental bearbejdningsproces, der muliggør den præcision og kvalitet, som kræves i utallige moderne teknologier. Fra de lejer, der holder vores verden i bevægelse, til de kritiske komponenter i en flymotor, spiller den interne slibeproces en afgørende rolle. Ved at forstå de forskellige maskintyper, deres anvendelser og de tekniske nuancer bag valg af slibeskive, kan producenter opnå enestående resultater og skabe produkter af højeste kvalitet og pålidelighed.
