IDMT Relæ: Din Komplette Guide til Strømkurver

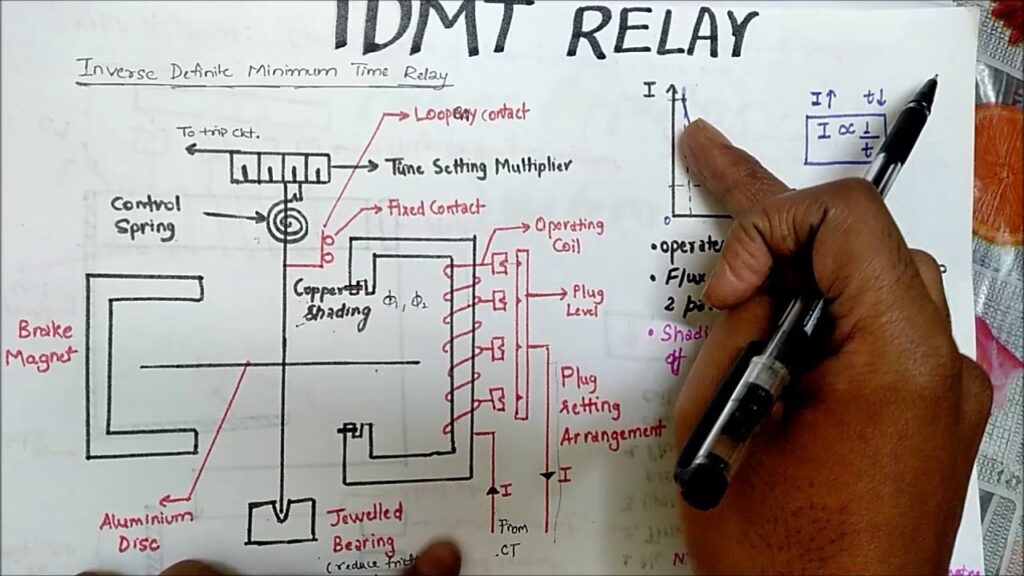

At forstå og korrekt konfigurere et IDMT-relæ (Inverse Definite Minimum Time) er afgørende for sikkerheden og pålideligheden i ethvert elektrisk system. Disse relæer fungerer som systemets vogtere, der beskytter dyrt udstyr mod skader forårsaget af overstrøm og kortslutninger. Deres funktion er baseret på en tid-strøm-karakteristik, hvor udløsningstiden er omvendt proportional med strømmens størrelse: jo højere fejlstrøm, desto hurtigere udløsning. Denne guide vil dykke ned i de tekniske detaljer, de matematiske formler og den praktiske anvendelse af en IDMT-tid-strøm-kurveberegner, så du kan mestre denne essentielle del af systembeskyttelse.

Grundlaget: De Matematiske Formler bag IDMT-Kurver

Kernen i ethvert IDMT-relæ er en præcis matematisk formel, der definerer dets udløsningskarakteristik. Disse formler er standardiserede internationalt for at sikre ensartethed og pålidelighed. De to mest anerkendte standarder er IEC 60255-3 og IEEE C37.112-1996. Selvom de deler det samme grundprincip, er deres formler og konstanter lidt forskellige.

IEC 60255-3 Standard

Den europæiske og internationalt anerkendte IEC-standard bruger en relativt ligetil formel til at beregne udløsningstiden t(I):

t(I) = TMS * [ k / ( (I / I_s) ^ α - 1 ) ]

Her er en forklaring på variablerne:

• t(I): Udløsningstiden i sekunder.
• TMS: Time Multiplier Setting (Tidsmultiplikator). En justerbar indstilling på relæet, der flytter hele kurven op eller ned på tidsaksen.
• I: Den faktiske fejlstrøm, der løber gennem relæet.
• I_s: Pickup-strømmen, dvs. den strømindstilling, hvor relæet begynder at reagere.
• k og α: Konstanter, der definerer selve kurvens form (f.eks. standard invers, meget invers).

Disse konstanter varierer afhængigt af den ønskede karakteristik. Her er en oversigt over de almindelige IEC-kurvetyper:

IEEE C37.112-1996 Standard

Den amerikanske IEEE-standard har en lidt mere kompleks formel, der inkluderer en ekstra konstant (B) for at give yderligere fleksibilitet:

t(I) = TD * [ A / ( (I / I_s) ^ P - 1 ) + B ]

Her er en forklaring på variablerne:

• TD: Time Dial. Svarer funktionelt til TMS i IEC-standarden.
• A, B, P: Konstanter, der definerer kurvens form.
• De øvrige variabler (t(I), I, I_s) har samme betydning som i IEC-formlen.

Her er en oversigt over de almindelige IEEE-kurvetyper:

Sådan Bruger du IDMT Tid-Strøm-Kurveberegneren

En digital beregner er et uvurderligt værktøj til at visualisere og verificere relæindstillinger. For at bruge den korrekt skal du indtaste en række parametre, der afspejler relæets konfiguration og systemets forhold. Lad os gennemgå hver indstilling trin for trin.

1. Pickup-strøm (I_s)

Dette er den grundlæggende tærskelværdi. Det er den strømstyrke (i ampere), hvor relæet "vågner op" og starter sin tidtagningsprocedure. Værdien er typisk baseret på den primære side af strømtransformatoren (CT). For eksempel, hvis du har en CT med et forhold på 400/5, vil du typisk indtaste 400 som pickup-strøm. Dette forudsætter, at relæet er matchet til CT'ens sekundære vikling (normalt 1A eller 5A).

2. Kurvetype

Her vælger du den specifikke tid-strøm-karakteristik, som relæet er designet til at følge. Valget afhænger af applikationen og behovet for koordinering med andre beskyttelsesenheder. Du skal vælge fra en liste, der typisk indeholder de standardiserede kurver fra både IEC og IEEE, såsom 'IEC Standard Inverse' eller 'IEEE Very Inverse'. For elektromekaniske relæer er denne kurve fast for den specifikke model, mens den på digitale relæer kan vælges fra en menu.

3. Strømmultiplikator (x I_s)

Denne indstilling finjusterer den effektive pickup-strøm. Den angives som en multiplikator af den grundlæggende pickup-strøm (I_s). For digitale relæer kan denne værdi ofte indstilles direkte. For ældre, elektromekaniske relæer justeres den via en 'plug bridge' med faste trin, f.eks. 50%, 75%, 100%, 125% osv. Hvis din pickup-strøm er 400A, og du indstiller strømmultiplikatoren til 1.25 (eller 125%), vil relæet reelt set først begynde at reagere ved 400 * 1.25 = 500A.

4. TMS (Time Multiplier Setting) / TD (Time Dial)

Dette er en af de vigtigste indstillinger for tidskoordinering. TMS (for IEC) eller TD (for IEEE) justerer den samlede udløsningstid vertikalt uden at ændre kurvens form. En lavere TMS-værdi resulterer i en hurtigere udløsning for en given strøm, mens en højere værdi forlænger tiden. Værdien er typisk et decimaltal mellem 0.05 og 1.0. Denne indstilling er afgørende for at sikre, at relæet tættest på en fejl udløses først (selektivitet).

5. Definitiv Minimumstid (Definite Minimum Time)

Nogle relæer har en indbygget funktion, der sikrer en fast minimumsudløsningstid ved meget høje fejlstrømme. Når en fejlstrøm overstiger en bestemt tærskel (f.eks. 20 gange den indstillede strøm), vil kurven flade ud, og udløsningstiden bliver konstant. Dette kan forhindre unødigt hurtige og potentielt ustabile udløsninger. I beregneren kan du aktivere denne funktion og indtaste den minimale tid. Hvis den ikke er aktiveret, vil relæet fortsætte med at følge den inverse kurve.

6. Lysbuestrøm (Arcing Current)

Dette input kommer typisk fra en separat beregning, f.eks. en lysbue-energi-beregning (arc flash) i henhold til IEEE 1584. Ved at indtaste den forventede lysbuestrøm kan beregneren give dig den præcise udløsningstid for netop denne farlige situation. Det er vigtigt, at lysbuestrømmen er højere end den effektive pickup-strøm (I_s * strømmultiplikator), ellers vil relæet slet ikke reagere på fejlen.

Forståelse af Outputtet: Kurver og Udløsningstid

Når alle data er indtastet, vil beregneren generere et visuelt output. Dette består normalt af:

• En graf med tid-strøm-kurver: Grafen viser udløsningstiden (Y-akse) som en funktion af fejlstrømmen (X-akse). Ofte vises et helt sæt kurver for forskellige TMS-værdier (f.eks. fra 0.1 til 1.0), så du nemt kan se effekten af denne indstilling.
• Beregnet udløsningstid: Baseret på den indtastede lysbuestrøm vil beregneren vise den specifikke udløsningstid i sekunder. Dette tal er afgørende for sikkerhedsberegninger og for at vurdere, om beskyttelsen er tilstrækkelig hurtig.

Ved at analysere disse resultater kan ingeniører og teknikere verificere, at relæindstillingerne er korrekte, at der er korrekt koordinering mellem forskellige beskyttelsesenheder, og at systemet er beskyttet optimalt.

Ofte Stillede Spørgsmål (FAQ)

Hvad er den praktiske forskel på "Very Inverse" og "Extremely Inverse"?

Forskellen ligger i kurvens stejlhed. En 'Extremely Inverse' kurve er meget stejlere end en 'Very Inverse'. Det betyder, at ved høje fejlstrømme vil et 'Extremely Inverse' relæ udløse markant hurtigere. Denne karakteristik er nyttig i systemer, hvor man ønsker en meget hurtig reaktion på alvorlige kortslutninger, men en langsommere reaktion på mindre overbelastninger.

Hvorfor er det vigtigt at indtaste den korrekte kurvetype?

Kurvetypen definerer den grundlæggende adfærd for relæet. Hvis der vælges en forkert kurvetype, vil relæets reaktionstid ikke stemme overens med designspecifikationerne. Dette kan føre til to alvorlige problemer: enten manglende udløsning, hvilket kan resultere i skade på udstyr, eller fejludløsning (nuisance tripping), hvor relæet udløses unødigt og forårsager driftsstop.

Hvad sker der, hvis min beregnede fejlstrøm er lavere end den effektive pickup-strøm?

Hvis fejlstrømmen (f.eks. lysbuestrømmen) er lavere end den tærskel, der er sat af pickup-strømmen og strømmultiplikatoren, vil relæet ikke opfatte det som en fejl. Det vil forblive inaktivt, og udløsningstiden vil være uendelig. Dette understreger vigtigheden af at indstille pickup-værdien korrekt, så den er følsom nok til at detektere reelle fejl, men ikke så følsom, at den reagerer på normale driftsvariationer.
