Hydrografisk Opmåling: Kortlægning af Havets Dyb

Har du nogensinde tænkt over, hvordan et gigantisk containerskib sikkert kan navigere ind i en travl havn, eller hvordan undersøiske kabler, der giver os internet, bliver lagt på havbunden uden at blive beskadiget? Svaret ligger i en fascinerende og afgørende disciplin kendt som hydrografisk opmåling. Det er videnskaben om at måle og beskrive de fysiske egenskaber ved have, søer og floder. Det handler om at skabe detaljerede kort over verden under vandoverfladen, en usynlig verden, der er afgørende for vores moderne liv.

Denne artikel vil tage dig med på en rejse ned i dybet for at udforske, hvad hydrografisk opmåling er, hvorfor det er så vigtigt, hvilke teknologier der anvendes, og hvad fremtiden bringer for denne højteknologiske branche. Fra de tidligste metoder med lodline til nutidens avancerede sonarsystemer og kunstig intelligens, er hydrografi en historie om konstant innovation drevet af behovet for sikkerhed, udvikling og viden.

Hvad er Hydrografisk Opmåling?

I sin kerne er hydrografisk opmåling processen med at kortlægge undervandsterræn. Det indebærer måling af vanddybder (kendt som batymetri), identifikation af havbundens form og materialer, lokalisering af potentielle farer for navigation som skibsvrag eller klipper, og analyse af tidevand og strømforhold. Formålet er at indsamle geodætiske data for primært, men ikke udelukkende, sejlbare farvande.

Resultatet af en hydrografisk opmåling er oftest et søkort. I dag er disse kort i stigende grad digitale, kendt som Elektroniske Navigationskort (ENC), som bruges i skibes ECDIS-systemer (Electronic Chart Display and Information System). Disse kort er essentielle for sikker navigation og giver søfarende de nødvendige oplysninger for at undgå grundstødning og andre farer.

Den Afgørende Betydning af Præcise Havdata

Hydrografisk opmåling er fundamentet for en lang række aktiviteter, der påvirker vores samfund og økonomi. Uden præcise data om havbunden ville mange af de ting, vi tager for givet, være umulige eller ekstremt risikable.

• Maritim Sikkerhed: Den mest oplagte anvendelse er at sikre sikker sejlads. Præcise søkort forhindrer ulykker ved at vise sikre sejlruter, vanddybder og placeringen af undersøiske forhindringer.
• Infrastruktur og Udvikling: Ved anlæggelse af havne, broer, tunneler, offshore vindmølleparker og undersøiske rørledninger er detaljeret viden om havbunden uundværlig. Opmålinger sikrer, at fundamentet er stabilt, og at konstruktionerne placeres korrekt.
• Miljøbeskyttelse: Hydrografiske data bruges til at overvåge ændringer i kystlinjer, kortlægge følsomme havmiljøer som koralrev og forudsige effekterne af naturkatastrofer som tsunamier og oversvømmelser. Det hjælper med at forvalte havets ressourcer bæredygtigt.
• Ressourceudforskning: Opmålinger er afgørende for at lokalisere og udvinde undersøiske ressourcer som olie, gas og mineraler. De bruges også inden for fiskeriforvaltning til at vurdere fiskebestande og deres levesteder.

Fra Lodline til Multibeam: Teknologiens Evolution

Metoderne til at måle havdybden har gennemgået en dramatisk udvikling. Hvor man engang var afhængig af simple, manuelle værktøjer, bruger man i dag avanceret teknologi, der kan skabe tredimensionelle billeder af havbunden med utrolig detaljegrad.

De Tidlige Metoder

I århundreder var den primære metode en lodline – et reb med en blyvægt i enden og markeringer for dybden. En sømand sænkede lodlinen, indtil den ramte bunden, og aflæste dybden. Processen var langsom, arbejdskrævende og efterlod store, umålte områder mellem sonderingerne. I 1904 blev "wire-drag"-metoden introduceret, hvor en wire spændt ud mellem to skibe blev trukket gennem et område i en bestemt dybde for at finde forhindringer. Dette var en revolution, da det garanterede, at ingen forhindringer højere end wirens dybde blev overset.

Moderne Akustiske Teknikker

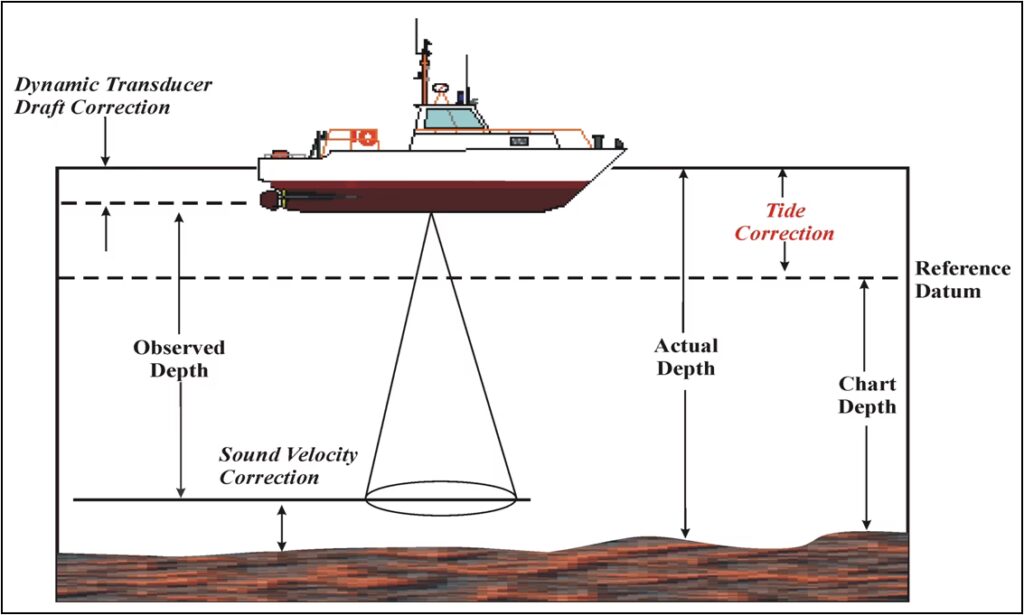

Introduktionen af ekkolod (sonar) i 1930'erne ændrede alt. Ekkoloddet sender en lydimpuls mod havbunden og måler den tid, det tager for ekkoet at vende tilbage. Denne tid kan omregnes til en præcis dybdemåling.

• Single-beam Ekkolod: Sender en enkelt lydstråle direkte ned under fartøjet. Det giver en præcis dybdeprofil langs den linje, skibet sejler, men efterlader stadig huller i dækningen mellem sejlruterne.
• Multi-beam Ekkolod (MBES): Denne teknologi er en game-changer. I stedet for en enkelt stråle sender en MBES en vifteformet sværm af hundredvis af lydstråler ud, som dækker en bred stribe af havbunden (en "swath") på én gang. Dette gør det muligt at opnå 100% dækning og skabe ekstremt detaljerede 3D-kort over havbundens topografi. Ud over dybde kan MBES også indsamle "backscatter"-data, som giver information om havbundens hårdhed og sammensætning (f.eks. mudder, sand eller klippe).

Andre Avancerede Teknologier

Udover sonar anvendes andre teknologier til specifikke formål:

• Side-scan Sonar: Denne type sonar ser ud til siderne i stedet for nedad. Den producerer ikke dybdedata, men skaber detaljerede, næsten fotografiske billeder af havbunden, hvilket er ideelt til at finde og identificere objekter som skibsvrag eller rørledninger.
• LiDAR (Light Detection and Ranging): Bruges primært i kystnære og lavvandede områder. Et fly eller en drone sender laserpulser ned gennem vandet. Ved at måle refleksionen fra både vandoverfladen og havbunden kan man beregne en præcis dybde. Det er en meget hurtig metode til kortlægning af kystzoner.
• Satellit-afledt Batymetri (SDB): Ved at analysere farvevariationer i satellitbilleder af klart vand kan forskere estimere vanddybden. Denne metode er mindre præcis end sonar, men er yderst nyttig til rekognoscering af store, fjerntliggende områder, hvor traditionelle opmålinger er upraktiske.

Sammenligning af Opmålingsmetoder

Udfordringer og Fremtidens Hydrografi

Selvom teknologien er avanceret, står hydrografer stadig over for udfordringer. Dårligt vejr kan forsinke operationer, sigtbarheden i dybt eller grumset vand er en begrænsning, og omkostningerne ved at drive specialiserede opmålingsfartøjer er høje. Desuden genererer moderne systemer enorme mængder data – terabytes fra en enkelt opmåling – hvilket stiller store krav til databehandling og lagring.

Fremtiden for hydrografisk opmåling er drevet af automation og dataanalyse. Her er nogle af de tendenser, der former branchen:

• Autonome Fartøjer: Både overfladefartøjer (USVs) og undervandsfartøjer (AUVs) bliver i stigende grad brugt. Disse robotter kan operere i længere perioder og i farligere miljøer end bemandede skibe, hvilket øger effektiviteten og sikkerheden.
• Kunstig Intelligens (AI): AI og machine learning bruges til at automatisere den tidskrævende proces med at "rense" data – fjerne støj og fejlmålinger. Dette fremskynder processen fra dataindsamling til færdigt søkort.
• Real-time Data: Der er et voksende ønske om at få data fra havbunden tilgængelige i realtid. Dette kan forbedre navigation og gøre det muligt at reagere hurtigere på ændringer i havmiljøet.
• Crowdsourcing: Nogle projekter indsamler dybdedata fra almindelige fartøjer (som lystbåde eller færger) udstyret med standard navigationsudstyr. Selvom det ikke er så præcist som en professionel opmåling, kan det hjælpe med at udfylde huller i data i mindre befærdede områder.

Ofte Stillede Spørgsmål (FAQ)

Hvor finder en hydrografisk opmåling sted?

En hydrografisk opmåling kan finde sted i enhver form for vandområde, herunder floder, søer, havne, sejlruter og åbent hav. Stedet afhænger af formålet, f.eks. havnevedligeholdelse, anlæggelse af en ny vindmøllepark eller opdatering af søkort for en international skibsrute.

Hvem udfører hydrografiske opmålinger?

De udføres af en række forskellige aktører. Nationale hydrografiske kontorer (ofte en del af en nations søværn eller en civil søfartsstyrelse) er ansvarlige for de officielle søkort. Derudover udfører private firmaer en stor mængde opmålinger for kommercielle kunder inden for olie/gas, vedvarende energi, telekommunikation og byggeri.

Er der internationale standarder for disse opmålinger?

Ja, Den Internationale Hydrografiske Organisation (IHO) fastsætter standarder for at sikre kvaliteten og ensartetheden af hydrografiske data på verdensplan. Standarden S-44 specificerer de nøjagtighedskrav, som en opmåling skal leve op til, afhængigt af områdets vigtighed for navigation.

Hvad er forskellen på hydrografi og oceanografi?

Selvom de er beslægtede, er der en vigtig forskel. Hydrografi fokuserer primært på at måle og kortlægge de fysiske træk ved havbunden og kyster for sikker navigation og ingeniørarbejde. Oceanografi er en bredere videnskab, der studerer alle aspekter af havet, herunder havets biologi, kemi, fysik (strømme, bølger) og geologi.

Hydrografisk opmåling er en usynlig, men uundværlig disciplin, der danner grundlaget for vores globale økonomi og vores interaktion med havmiljøet. Hver gang et skib ankommer sikkert i havn, eller vi bruger internettet via et undersøisk kabel, skyldes det i høj grad det omhyggelige arbejde udført af hydrografer, der kortlægger havets dybder for os alle.
