Støddæmperens Anatomi: En Komplet Guide

En støddæmper er en af de mest kritiske, men ofte oversete, komponenter i et køretøjs affjedringssystem. Selvom mange tror, at dens primære funktion er at bære køretøjets vægt, er dens sande formål langt mere sofistikeret. Hovedformålet med en støddæmper er at kontrollere og dæmpe de svingninger, der opstår i affjedringsfjedrene. Uden støddæmpere ville en bil, der rammer et bump, fortsætte med at hoppe op og ned som en hoppebold, hvilket ville gøre kørslen ukontrollerbar og yderst ubehagelig. Denne artikel vil udforske støddæmperens anatomi, dens historie, de forskellige typer, der findes, og hvordan den fungerer for at sikre en sikker og jævn kørsel.

Støddæmperens Grundlæggende Komponenter

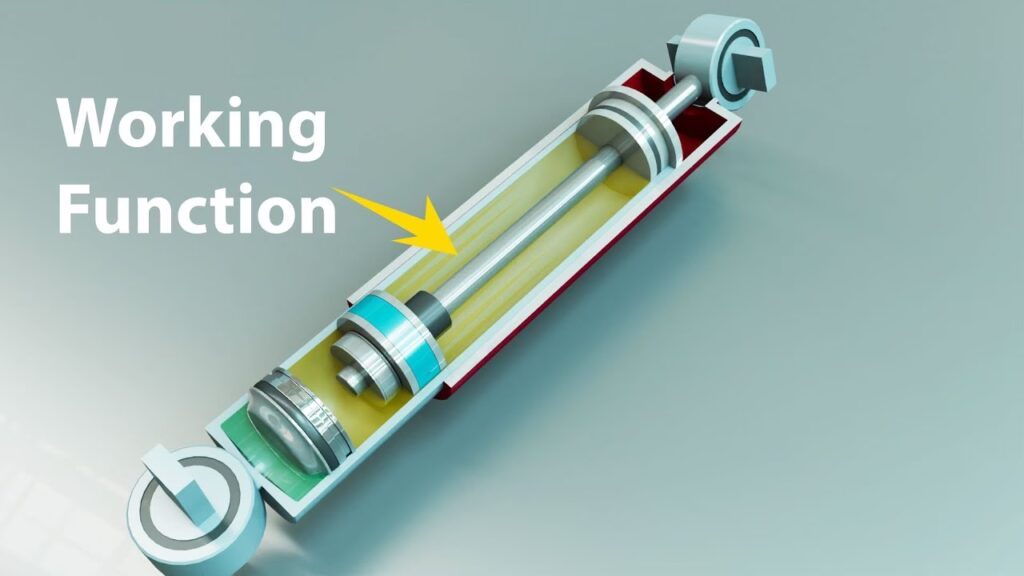

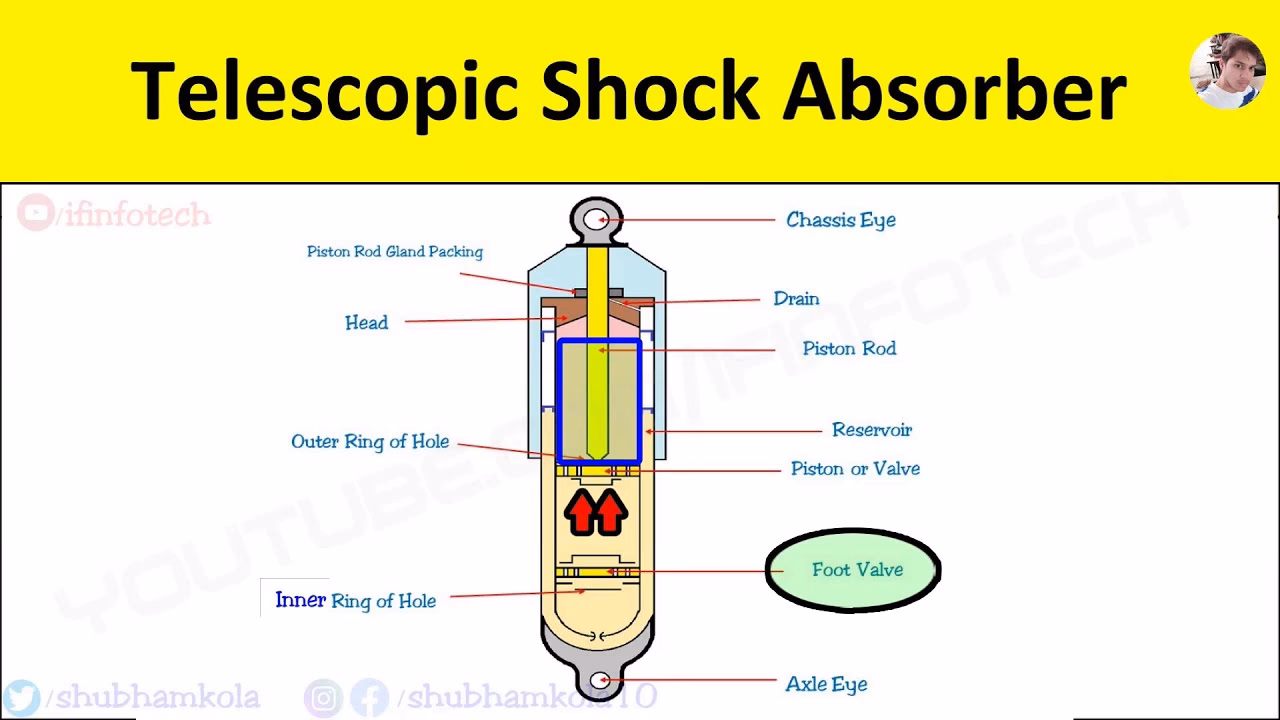

For at forstå, hvordan en støddæmper virker, er det vigtigt at kende dens primære dele. En typisk støddæmper består af fem hovedkomponenter, der arbejder i harmoni for at omdanne bevægelsesenergi til varmeenergi.

• Hoved (Head): Dette er den del, der er i direkte kontakt med den bevægelige genstand. Den modtager stødet og fungerer som en stopper for kroppen, når cyklussen er fuldført.
• Stempelstang (Piston Rod): Stempelstangen overfører stødenergien til stemplet gennem hele slaglængden. Den er typisk fremstillet af hærdet, forkromet stål for at modstå slitage og korrosion.
• Krop (Body/Cylinder): Kroppen er det ydre hus, der indeholder den hydrauliske væske (olie) og stemplet. Det er her, den egentlige dæmpningsproces finder sted.
• Stempel (Piston): Stemplet bevæger sig op og ned inde i cylinderen, der er fyldt med olie. Det indeholder små huller eller ventiler (orifices), der tvinger olien igennem under tryk, hvilket skaber modstand og dermed dæmper bevægelsen.
• Justeringsknap og Låsemøtrik (Adjustment Dial and Lock Nut): På justerbare støddæmpere giver disse komponenter mulighed for at finjustere dæmpningskraften for at tilpasse den til forskellige kørselsforhold eller præferencer.

Fra Bladfjedre til Hydraulisk Dæmpning: En Historisk Rejse

De tidligste biler brugte simple bladfjedre, som man også fandt på hestevogne. Disse fjedre havde en vis indbygget dæmpning på grund af friktionen mellem bladene. Denne friktion var dog upålidelig og varierede afhængigt af, om fjedrene var våde eller tørre. Det virkelige problem var, at fjedrene kun lagrede og frigav energi, de absorberede den ikke. Dette betød, at efter et bump kunne køretøjet kaste passagererne op af sæderne.

Behovet for en enhed, der kunne modstå den hurtige genudstrækning af fjederen, førte til udviklingen af de første mekaniske dæmpere, såsom friktionsskive-dæmpere og 'snubbers'. Det var dog først med opfindelsen af den hydrauliske støddæmper, at man opnåede en virkelig effektiv kontrol. Maurice Houdaille patenterede et design med et håndtag, der bevægede hydraulisk dæmpede vinger, i 1908. Efter Første Verdenskrig blev denne teknologi udbredt og blev standardudstyr på biler som Ford Model A fra 1927. Denne innovation omdannede kørekomfort og håndtering for altid ved at omdanne den uønskede kinetiske energi til varme, der kunne spredes.

Moderne Støddæmpertyper: En Detaljeret Gennemgang

I dag findes der flere forskellige designs af støddæmpere, hver med sine egne fordele og ulemper. De to mest almindelige typer er twin-tube og mono-tube.

Twin-Tube (Dobbelt-rør) Støddæmpere

Dette er den mest almindelige type, der anvendes i personbiler. Som navnet antyder, består den af to rør:

• Indre rør (Arbejdsrør): Her bevæger stemplet sig op og ned.
• Ydre rør (Reserverør): Dette rør omgiver arbejdsrøret og fungerer som et reservoir for den overskydende hydraulikolie.

Når stemplet bevæger sig, flyttes olien mellem de to rør gennem en bundventil. En ulempe ved dette design er, at olien kan blandes med luft under hård brug, hvilket skaber skum (beluftning). Dette reducerer dæmpningseffektiviteten markant. For at løse dette problem blev den gasladede twin-tube støddæmper udviklet. Ved at tilføje lavtryks-nitrogengas i reserverøret minimeres skumdannelsen, hvilket giver en mere konsistent ydeevne.

Mono-Tube (Enkelt-rør) Støddæmpere

Mono-tube designet, patenteret af Bilstein i 1950'erne, var en revolutionerende forbedring. Det bruger kun ét rør, som er opdelt i to kamre af et flydende stempel:

• Et kammer fyldt med hydraulisk olie.
• Et kammer fyldt med højtryks-nitrogengas (typisk 260-360 psi).

Det flydende stempel adskiller olien og gassen fuldstændigt, hvilket eliminerer enhver risiko for beluftning. Dette design giver en meget bedre varmeafledning, da det ydre rør er direkte udsat for luftstrømmen. Højtryksgassen hjælper også med at forhindre kavitation (dannelse af vakuumbobler i olien) under hurtige stempelbevægelser. Mono-tube støddæmpere kan monteres i enhver retning, selv på hovedet, hvilket giver større fleksibilitet i affjedringsdesign.

Sammenligningstabel: Twin-Tube vs. Mono-Tube

Andre Specialiserede Typer

Udover de to hovedtyper findes der mere specialiserede designs:

• Coilovers: En enhed, der kombinerer en støddæmper og en skruefjeder i én samlet enhed. Dette er meget almindeligt på motorcykler og i performance-biler, da det giver mulighed for nem justering af kørehøjde og fjederspænding.
• Støddæmpere med eksternt reservoir: Disse har en ekstern beholder forbundet via en slange, der øger mængden af olie og gas. Dette forbedrer køling og ydeevne under ekstreme forhold, som f.eks. i off-road racing.
• Bypass Støddæmpere: En avanceret type, der primært bruges i off-road racing. De har eksterne rør, der tillader olien at 'omgå' stemplet på bestemte punkter i slaglængden. Dette giver mulighed for at have forskellige dæmpningsniveauer i forskellige dele af affjedringens vandring – blød i midten for komfort og stiv i enderne for at forhindre bundstød.

Støddæmper vs. Fjederben (Strut): En Vigtig Forskel

Begreberne 'støddæmper' og 'fjederben' (strut) bruges ofte i flæng, men de er ikke det samme. En støddæmper er en ren dæmpningsenhed. Et fjederben er derimod en strukturel del af affjedringen, der også indeholder dæmpningselementet. Et fjederben erstatter den øverste bærearm og fungerer som omdrejningspunkt for styretøjet. Det betyder, at et fjederben er udsat for belastninger fra flere retninger, mens en støddæmper kun håndterer aksiale kræfter (op og ned). Alle fjederben indeholder en støddæmper, men ikke alle støddæmpere er en del af et fjederben.

Ofte Stillede Spørgsmål (FAQ)

Hvad er hovedformålet med en støddæmper?

Hovedformålet er ikke at bære bilens vægt, men at kontrollere svingningerne i affjedringsfjedrene. Den omdanner fjedrenes kinetiske energi til varmeenergi, som spredes, hvilket holder dækkene i konstant kontakt med vejen og sikrer stabilitet og kontrol.

Hvordan ved jeg, om mine støddæmpere skal udskiftes?

Tegn på slidte støddæmpere inkluderer en overdrevent hoppende eller svajende kørsel, nedsat bremseevne (bilen dykker mere ved opbremsning), ujævnt dækslid og synlige olielækager fra støddæmperkroppen. En simpel test er at trykke hårdt ned på et hjørne af bilen; hvis den hopper mere end 1-2 gange, er dæmperne sandsynligvis slidte.

Kan en støddæmper monteres på hovedet?

Det afhænger af typen. En standard twin-tube støddæmper skal monteres med kroppen nedad for at fungere korrekt. En mono-tube støddæmper kan derimod monteres i enhver position, inklusiv på hovedet, uden at det påvirker dens funktion, takket være det flydende stempel, der adskiller olie og gas.

Afslutningsvis er støddæmperen en genial mekanisk enhed, der er afgørende for moderne køretøjers sikkerhed, komfort og ydeevne. Fra de simple friktionsdæmpere i bilens barndom til de avancerede, justerbare systemer i dag, har udviklingen af støddæmperen spillet en central rolle i at gøre vores køreoplevelse så jævn og sikker, som den er.
