Hydrauliske Stempelpumper: En Komplet Guide

Hydrauliske stempelpumper udgør rygraden i utallige moderne industrielle, landbrugsmæssige og byggetekniske anvendelser, hvor de leverer uovertruffen effektivitet og kraft i hydrauliske systemer. At forstå, hvordan disse komplekse maskiner fungerer, er afgørende for fagfolk, der ønsker at maksimere ydeevnen, minimere nedetid og sikre udstyrets levetid. Denne omfattende guide dykker dybt ned i mekanikken, designet og de virkelige anvendelser af hydrauliske stempelpumper og giver dig den nødvendige viden til at træffe informerede beslutninger, uanset om du skal vælge en pumpe, fejlfinde et problem eller blot udvide din tekniske ekspertise. Når du har læst denne artikel, vil du have en detaljeret forståelse af, hvordan hydrauliske stempelpumper fungerer, og deres centrale rolle på tværs af forskellige industrier.

Hvad er en stempelpumpe, og hvordan fungerer den?

For at forstå stempelpumper er det først vigtigt at kende til princippet om positiv fortrængning. En pumpe med positiv fortrængning fungerer ved at fange et bestemt volumen væske og derefter tvinge (fortrænge) dette volumen ind i udløbsrøret. Dette sikrer en konstant flowhastighed uanset ændringer i systemtrykket og giver præcis volumetrisk kontrol. I modsætning til centrifugalpumper, der bruger dynamiske principper til at flytte væsker ved høj hastighed, er pumper med positiv fortrængning ideelle til applikationer med højt tryk og konstante flowkrav.

Blandt de forskellige typer af pumper med positiv fortrængning skiller stempelpumpen sig ud på grund af sin unikke mekanisme og brede anvendelsesområde. En stempelpumpe bruger et eller flere frem- og tilbagegående stempler til at trække væske ind i et kammer og derefter skubbe den ud, hvilket skaber et flow under kontrolleret tryk. Dette design gør stempelpumper i stand til at opnå ekstremt høje tryk, hvilket er afgørende inden for landbrug, olie og gas samt avanceret produktion.

Grundlæggende komponenter og arbejdsprincip

En stempelpumpe består af flere nøglekomponenter, der arbejder sammen for at sikre pålidelig drift:

• Cylinder: Dette er huset, hvor stemplet bevæger sig frem og tilbage. Cylinderen er designet til at modstå de høje tryk, der opstår under drift.
• Stempel: Den primære komponent, der skaber flow. Stemplet bevæger sig frem og tilbage inde i cylinderen.
• Indløbs- og udløbsventiler: Disse envejsventiler styrer væskens retning. Indløbsventilen tillader væske at komme ind i cylinderen under sugeslaget, mens udløbsventilen åbner under trykslaget for at lade væsken slippe ud.
• Tætninger og pakninger: Højkvalitets tætninger forhindrer lækage og sikrer, at trykket opretholdes. Moderne materialer som PTFE sikrer holdbarhed ved høje temperaturer.
• Drivmekanisme: Typisk en krumtapaksel eller knastaksel, der omdanner roterende energi fra en motor til stemplets lineære bevægelse.

Arbejdscyklussen foregår i to faser. Under sugeslaget bevæger stemplet sig tilbage, hvilket skaber et undertryk i cylinderen. Dette får indløbsventilen til at åbne, og væske trækkes ind. Under trykslaget bevæger stemplet sig fremad, komprimerer væsken og øger trykket. Dette tvinger udløbsventilen til at åbne, og væsken presses ud i systemet. Denne cykliske bevægelse sikrer et stabilt flow under konstant tryk.

De forskellige typer af stempelpumper

Der findes flere forskellige designs af stempelpumper, hver med sine egne fordele og ideelle anvendelsesområder. De mest almindelige typer er aksialstempelpumper, radialstempelpumper og plunger-pumper.

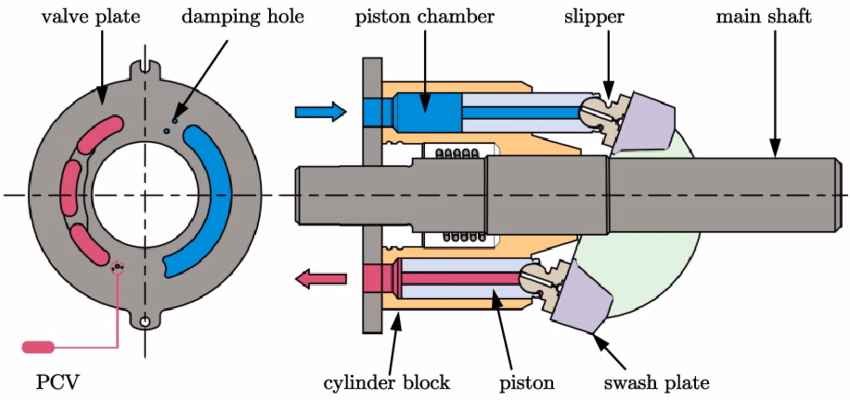

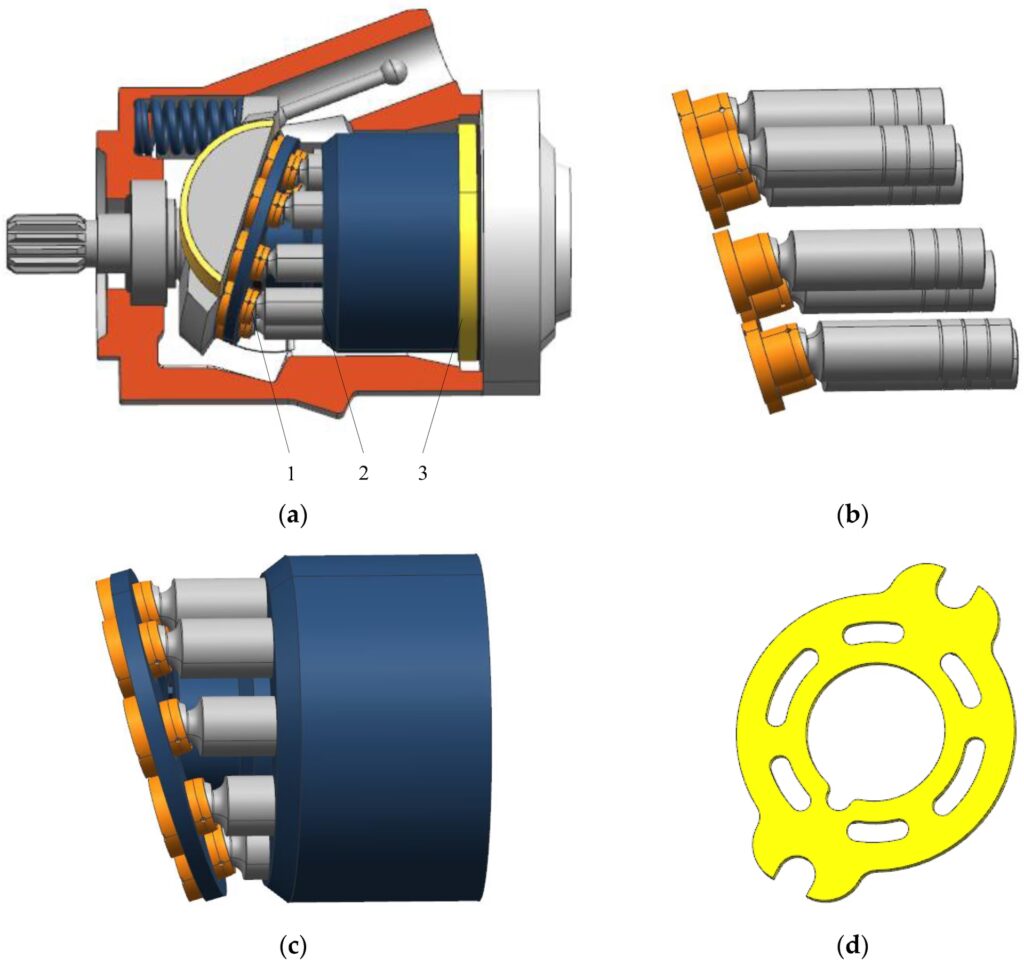

Aksialstempelpumper: Design og funktion

Aksialstempelpumper er yderst effektive til at omdanne mekanisk energi til hydraulisk energi. I dette design er flere stempler anbragt i en roterende cylinderblok, parallelt med drivakslen. En skråtstillet plade, kendt som en svingplade, får stemplerne til at bevæge sig frem og tilbage i deres cylindre, når cylinderblokken roterer. Vinklen på svingpladen bestemmer stemplets slaglængde og dermed pumpens flowrate. Ved at justere svingpladens vinkel kan man opnå variabel fortrængning, hvilket giver præcis kontrol over flowet. Dette gør dem ekstremt alsidige i industrielle applikationer med varierende belastningsdynamik. Aksialstempelpumper kan operere ved meget høje tryk, ofte op til 700 bar (10.000 PSI).

Radialstempelpumper: Egenskaber og anvendelser

I radialstempelpumper er stemplerne arrangeret radialt (som eger i et hjul) omkring en central drivaksel. Denne konfiguration giver en meget afbalanceret drift med minimal vibration og slid, hvilket er afgørende for langvarig pålidelighed under krævende forhold. En central fordel ved radialstempelpumper er deres evne til at fungere ved ekstremt høje tryk, ofte over 700 bar. Deres robuste design og høje volumetriske effektivitet gør dem ideelle til tunge industrielle anvendelser som hydrauliske presser, sprøjtestøbemaskiner og højpræcisionstestudstyr. De bruges også ofte i offshore- og undervandssystemer på grund af deres evne til at modstå barske og korrosive miljøer.

Sammenligning: Plunger-pumper vs. Standard Stempelpumper

Selvom de er tæt beslægtede, er der vigtige forskelle mellem plunger-pumper og standard stempelpumper.

Hvad påvirker en stempelpumpes ydeevne?

Flere faktorer kan have en betydelig indflydelse på en stempelpumpes ydeevne, effektivitet og levetid. At forstå disse faktorer er nøglen til at opretholde et sundt hydraulisk system.

Indvirkning af viskositet og væsketype

Viskositeten af den hydrauliske væske er afgørende. Den påvirker smøringen af bevægelige dele som stempler og cylindervægge. For høj viskositet kan føre til øget modstand, hvilket kræver mere energi og genererer overskydende varme. Omvendt kan for lav viskositet resultere i utilstrækkelig smøring, hvilket fører til øget slid og en kortere levetid for pumpen. Væsketypen er også vigtig; syntetiske væsker kan for eksempel tilbyde bedre termisk stabilitet og modstandsdygtighed over for oxidation end mineralbaserede væsker, men det er afgørende at sikre kompatibilitet med systemets tætninger og materialer.

Almindelige årsager til fejl i stempelpumper

Selvom stempelpumper er robuste, kan de fejle på grund af en række problemer. At kende de almindelige årsager kan hjælpe med at forhindre dyre nedbrud.

• Kontaminering af væske: Snavs, metalpartikler eller nedbrudte væskerester er den hyppigste årsag til fejl. Disse urenheder kan ridse interne overflader, beskadige tætninger og blokere præcisionskomponenter. Korrekt filtrering er afgørende.
• Forkert installation: Dårlig justering mellem pumpen og drivmotoren kan forårsage ujævnt slid på lejer, stempler og cylinderblokken, hvilket fører til for tidlig fejl.
• For højt eller lavt driftstryk: At køre pumpen over dens specificerede trykgrænse forårsager materialetræthed og kan føre til katastrofale fejl. For lavt tryk kan også være skadeligt under visse forhold.
• Kavitation: Dette fænomen opstår, når der dannes og kollapser dampbobler i væsken, typisk på grund af utilstrækkeligt indløbstryk eller blokerede flowveje. Implosionen af disse bobler skaber intense trykbølger, der kan erodere og ødelægge interne komponenter. Dette er en af de mest destruktive former for pumpeslid.
• Manglende vedligeholdelse: Utilstrækkelig forebyggende vedligeholdelse, såsom at undlade at udskifte slidte dele eller overvåge ydeevneændringer, øger risikoen for alvorlige skader og funktionsfejl markant.

Hvor anvendes stempelpumper?

Stempelpumpers evne til at levere højt tryk og præcis kontrol gør dem uundværlige i en lang række industrier.

• Industriel produktion: Hydrauliske presser, sprøjtestøbemaskiner og metalformningsudstyr er afhængige af stempelpumper for at levere den nødvendige kraft og præcision.
• Byggeri og anlæg: Tungt udstyr som gravemaskiner, kraner, læssere og betonpumper bruger variabel fortrængning stempelpumper til at drive deres hydrauliske aktuatorer under tunge belastninger.
• Olie og gas: I denne sektor bruges pumperne til hydraulisk frakturering, boring og transport af højviskose væsker, hvor pålidelighed under ekstreme forhold er et must.
• Landbrug: Landbrugsmaskiner bruger hydrauliske systemer drevet af stempelpumper til alt fra styring til drift af redskaber.
• Marine og offshore: Pumperne driver spil, styresystemer og muddringsudstyr, hvor de skal modstå korrosive havmiljøer.
• Luft- og rumfart: Hydrauliske systemer i fly er afhængige af lette og yderst pålidelige stempelpumper til at styre landingsstel, flaps og andre kritiske funktioner.

Ofte Stillede Spørgsmål (FAQ)

Hvad er en hydraulisk stempelpumpe, og hvordan fungerer den?

En hydraulisk stempelpumpe er en type pumpe med positiv fortrængning, der bruger et eller flere stempler til at flytte væske. Et stempel bevæger sig frem og tilbage i en cylinder, hvilket skaber en pumpehandling. Når stemplet trækker sig tilbage, skabes et vakuum, der trækker væske ind. Når stemplet bevæger sig fremad, presses væsken ud under højt tryk.

Hvad er de primære typer af hydrauliske stempelpumper?

De tre primære typer er aksial-, radial- og in-line stempelpumper. Aksialstempelpumper har stempler arrangeret parallelt med drivakslen. Radialstempelpumper har stempler, der strækker sig udad fra en central drivaksel. Hver type har specifikke fordele afhængigt af applikationen.

Hvad er fordelene ved stempelpumper i forhold til andre pumpetyper?

Stempelpumper kan generere ekstremt høje tryk (ofte over 10.000 PSI). De har meget høj effektivitet (typisk over 90%), hvilket reducerer energiforbruget. De giver fremragende flowkontrol, især modeller med variabel fortrængning. De kan også håndtere et bredt spektrum af væskeviskositeter og er relativt robuste over for forurening.

Hvordan fungerer en svingplade i en aksialstempelpumpe?

I en aksialstempelpumpe er svingpladen en kritisk komponent, der styrer stemplernes slaglængde. Pladen er placeret i en vinkel i forhold til drivakslen. Når akslen roterer, tvinger svingpladen stemplerne til at bevæge sig frem og tilbage. Ved at justere vinklen på svingpladen kan man ændre slaglængden og dermed pumpens outputflow.

Hvad er de vigtigste vedligeholdelseskrav for hydrauliske stempelpumper?

Regelmæssig vedligeholdelse er afgørende. Hold hydraulikvæsken ren og på det korrekte niveau. Udskift filtre regelmæssigt for at forhindre kontaminering. Kontroller tætninger og lejer for slid. Overvåg driftstemperaturer for at undgå overophedning. Følg producentens anbefalinger for serviceintervaller for at sikre lang levetid og optimal ydeevne.
