Ultralyd for begyndere: En guide til knapperne

Ultralydsscanning er et utroligt alsidigt og kraftfuldt diagnostisk værktøj inden for det moderne sundhedsvæsen. Evnen til at se ind i kroppen i realtid, uden brug af stråling, har revolutioneret måden, hvorpå læger og sundhedspersonale diagnosticerer og behandler en lang række tilstande. For at kunne udnytte denne teknologi fuldt ud er det dog afgørende at have en solid forståelse for udstyret. Dette inkluderer ikke kun de forskellige typer prober (transducere), men også hvordan man manipulerer billedet og, vigtigst af alt, hvordan man betjener maskinens essentielle kontroller – en færdighed, der ofte kaldes 'knobologi'. Denne guide er designet til begyndere og vil tage dig igennem de grundlæggende principper, så du kan begynde din rejse mod at mestre ultralydsscanning.

Valg af den Rette Ultralydsprobe (Transducer)

Det første og mest fundamentale skridt mod at opnå et godt ultralydsbillede er at vælge den korrekte probe til den specifikke undersøgelse. Hver probe er designet med et bestemt formål for øje, og valget har direkte indflydelse på billedkvaliteten, synsfeltet og penetrationsdybden.

Lineær Ultralydsprobe

Denne probe er kendetegnet ved sit flade aftryk og producerer et rektangulært billede i høj opløsning. Den er ideel til at undersøge overfladiske strukturer, hvor detaljer er vigtige. Dette omfatter sener, muskler, blodkar, små organer som skjoldbruskkirtlen og til procedurer som anlæggelse af intravenøs adgang.

Kurvelineær Ultralydsprobe

Også kendt som en konveks probe, har denne en buet overflade, der giver et bredere synsfelt og dybere penetration end den lineære probe. Dette gør den perfekt til abdominale undersøgelser (f.eks. lever, nyrer, galdeblære) og obstetriske scanninger, hvor man har brug for at se større områder i dybden.

Faseskift (Sektor) Ultralydsprobe

Denne probe har et meget lille aftryk og producerer et sektorformet (vifteformet) billede. Det lille aftryk gør den fremragende til hjerteundersøgelser (ekkokardiografi), da den kan placeres mellem ribbenene for at få et klart billede af hjertet. Den er også nyttig til at scanne gennem andre snævre akustiske vinduer.

Endokavitær Ultralydsprobe

Disse specialiserede prober er designet til at blive indført i kroppens hulrum, såsom vagina (transvaginal) eller rektum (transrektal). Ved at komme tættere på de organer, der skal undersøges (f.eks. livmoder, æggestokke, prostata), opnår man billeder med ekstremt høj opløsning, som ikke er mulig med eksterne prober.

Den Håndholdte Alt-i-Én Ultralydsprobe

En nyere udvikling inden for ultralyd er de kompakte og bærbare håndholdte enheder. Disse prober er ofte meget alsidige og kan tilsluttes en smartphone eller tablet, hvilket revolutionerer point-of-care ultralyd (POCUS) ved at gøre teknologien mere tilgængelig og mobil.

Sammenligning af Prober

Grundlæggende Probebevægelser og Manipulation

For at udforske kroppens anatomi effektivt skal du mestre nogle få grundlæggende bevægelser med proben. Disse bevægelser giver dig mulighed for at finde, følge og vurdere strukturer systematisk.

• Glidning (Sliding): At flytte proben forsigtigt langs huden for at scanne et større område.
• Vipning (Tilting/Angulation): At vinkle proben fra en fast position på huden for at feje ultralydsstrålen hen over en struktur.
• Rotation (Rotating): At dreje proben omkring sin egen akse for at ændre billedets orientering, f.eks. fra et tværsnit (kort akse) til et længdesnit (lang akse).
• Vuggen (Rocking): At anvende et let tryk frem og tilbage langs probens lange akse for at centrere en struktur på skærmen.
• Kompression (Compression): At trykke proben ned mod huden for at forskyde væske eller luft, hvilket kan forbedre visualiseringen. Det bruges også til at vurdere kompressibiliteten af vener ved mistanke om blodprop.

Forståelse af Orientering og Billedplaner

Det er afgørende at vide, hvordan dit billede på skærmen korresponderer med patientens anatomi. Dette sikres ved hjælp af en orienteringsmarkør.

Orienteringsmarkør: Hver probe har en fysisk markør (en rille, knop eller et lys), der svarer til en markør på skærmen (ofte en prik eller et logo). Ved konvention peger denne markør mod patientens hoved (kranielt) eller mod patientens højre side, når der scannes i henholdsvis længde- og tværsnit. Dette sikrer en standardiseret og reproducerbar billeddannelse.

For at fortolke billederne korrekt er det også nødvendigt at forstå de anatomiske planer:

• Sagittalplan: Deler kroppen på langs i en venstre og en højre del.
• Transversalt plan: Deler kroppen i en øvre og en nedre del.
• Koronalt plan: Deler kroppen i en forside (anterior) og en bagside (posterior).
• Oblique plan: Ethvert plan, der ikke er et rent sagittal-, transversalt- eller koronalt plan.

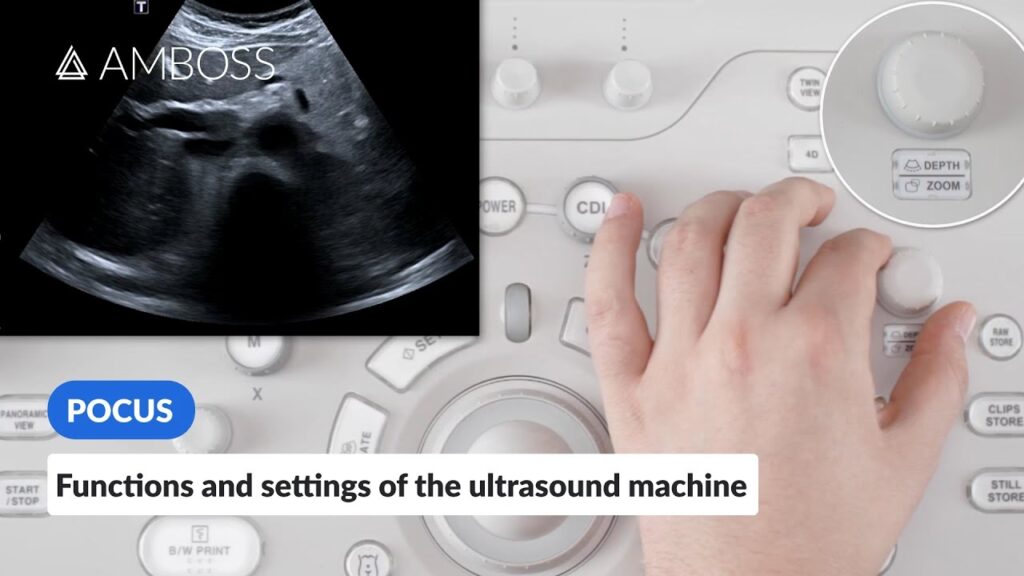

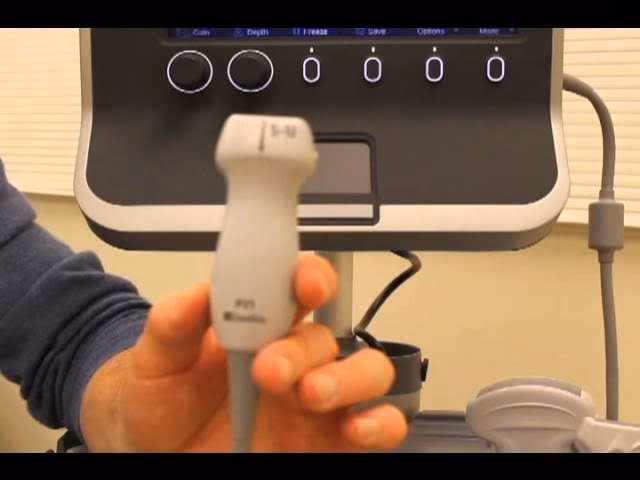

Trin-for-Trin Guide til Maskinens Kontroller (Knobologi)

Lad os nu nedbryde de vigtigste knapper og indstillinger på en typisk ultralydsmaskine.

1. Tænd/Sluk-knap: Det mest basale – tænder og slukker for maskinen.
2. Valg af Probe/Transducer: Sørg for, at den korrekte probe er tilsluttet og valgt på maskinens skærm.
3. Applikations-Preset: Vælg en forudindstilling, der er optimeret til det område, du skal undersøge (f.eks. abdomen, hjerte, vaskulær). Dette justerer automatisk mange af de følgende indstillinger for at give dig et godt udgangspunkt.
4. Dybde (Depth): Denne kontrol justerer, hvor dybt ind i kroppen maskinen 'kigger'. Din region af interesse (ROI) bør fylde cirka 2/3 af skærmen. For meget dybde gør din ROI unødigt lille, mens for lidt dybde kan betyde, at du overser strukturer.
5. Gain: Dette er den overordnede lysstyrke på billedet. En for høj Gain vil gøre billedet hvidt og udvasket (over-gained), mens en for lav gain vil gøre det for mørkt til at skelne detaljer (under-gained). Juster den, så billedet er klart og veldefineret.
6. Time Gain Compensation (TGC): Ultralydsbølger svækkes, jo dybere de trænger ind i vævet. TGC er en række skydere, der giver dig mulighed for at justere gain selektivt på forskellige dybdeniveauer. Dette skaber et mere homogent og ensartet lyst billede fra top til bund.
7. Fokus (Focus): Ligesom et kameraobjektiv kan du justere fokuszonen for at opnå den skarpeste billedkvalitet på en bestemt dybde. Placer fokuspunktet på niveau med eller lige under din primære region af interesse.
8. Freeze, Mål (Caliper), Billed-/Videooptagelse: Disse funktionelle knapper giver dig mulighed for at fryse et billede, foretage målinger (f.eks. afstand eller areal) og gemme billeder eller videoklip til dokumentation og analyse.

Grundlæggende Ultralydstilstande (Modes)

Ud over de grundlæggende billedjusteringer kan ultralydsmaskiner operere i forskellige tilstande.

• B-Mode (Brightness Mode) eller 2D-mode: Dette er standardtilstanden, der producerer det velkendte sort-hvide, todimensionelle anatomiske billede.
• M-Mode (Motion Mode): Viser bevægelsen af strukturer over tid langs en enkelt linje i B-mode billedet. Dette er især nyttigt til at vurdere bevægelsen af hjerteklapper eller fostrets hjerteaktivitet.
• Doppler-tilstande: Disse tilstande anvender Doppler-effekten til at visualisere og måle blodgennemstrømning. Der findes flere typer, herunder Color Doppler (viser retning og hastighed med farver), Power Doppler (viser tilstedeværelsen af flow, men ikke retning) og Pulsed Wave/Continuous Wave Doppler (bruges til præcise hastighedsmålinger).

Opsummering

At mestre ultralyd er en praktisk færdighed, der kræver øvelse. Forståelsen for samspillet mellem probevalg, maskinindstillinger og billedmanipulation er nøglen til succes. Ved at følge en systematisk tilgang – vælg den rette probe, vælg den rigtige preset, juster dybden, optimer gain og fokus – vil du hurtigt opbygge den selvtillid, der er nødvendig for at bruge dette fantastiske værktøj effektivt. Bliv ved med at øve dig, og snart vil 'knobologi' blive en naturlig del af din kliniske praksis.

Ofte Stillede Spørgsmål (FAQ)

Hvorfor skal man bruge ultralydsgel?

Ultralydsbølger har svært ved at bevæge sig gennem luft. Gelen bruges til at fjerne luften mellem proben og huden, hvilket sikrer en god akustisk kobling. Uden gel ville de fleste ultralydsbølger blive reflekteret, og man ville ikke kunne danne et billede.

Er ultralydsscanning sikkert?

Ja, ultralydsscanning anses for at være en meget sikker billeddannelsesmetode. Den bruger lydbølger, ikke ioniserende stråling (som røntgen eller CT-scanninger), og der er ingen kendte langsigtede skadelige virkninger ved diagnostisk brug.

Hvad er forskellen på Gain og TGC?

Gain justerer lysstyrken for hele billedet på én gang (global justering). TGC (Time Gain Compensation) giver dig mulighed for at justere lysstyrken selektivt på forskellige dybdeniveauer (segmenteret justering) for at kompensere for den naturlige svækkelse af lydbølgerne i dybden.

Hvordan ved jeg, hvilken probe jeg skal bruge?

Valget afhænger af, hvad du skal se, og hvor dybt det ligger. En simpel tommelfingerregel er: Brug en lineær probe til overfladiske strukturer, en kurvelineær probe til dybe abdominale strukturer, og en faseskift-probe til hjertet eller scanning gennem små åbninger.
