Transistoren: Elektronikkens Neuron

Vores hjerne indeholder omkring 100 milliarder celler kaldet neuroner – de små kontakter, der lader os tænke, føle og huske. På samme måde indeholder computere milliarder af miniature 'hjerneceller'. De kaldes transistorer, og de er fundamentet for hele den digitale tidsalder. Siden deres opfindelse for over et halvt århundrede siden har disse bittesmå komponenter revolutioneret elektronikken og muliggjort alt fra smartphones til avancerede medicinske apparater. Men hvad er en transistor egentlig, og hvordan kan en så lille ting have så enorm en indflydelse? Svaret ligger i dens geniale og elegante funktionsprincip, der på mange måder spejler de biologiske processer i vores egen krop.

Hvad Gør en Transistor? To Grundlæggende Roller

En transistor er en miniature elektronisk komponent, der kan udføre to forskellige, men afgørende opgaver. Den kan fungere enten som en forstærker eller som en kontakt. At forstå disse to funktioner er nøglen til at forstå næsten al moderne elektronik.

1. Transistoren som Forstærker

Når en transistor fungerer som en forstærker, tager den en lille elektrisk strøm ind i den ene ende (en inputstrøm) og producerer en meget større elektrisk strøm (en outputstrøm) i den anden. Den fungerer med andre ord som en strømforstærker. Dette er ekstremt nyttigt i enheder som høreapparater, som var en af de første anvendelser for transistorer. Et høreapparat har en lille mikrofon, der opfanger lyde og omdanner dem til svingende elektriske strømme. Disse strømme føres ind i en transistor, som forstærker dem og driver en lille højttaler, så brugeren hører en meget højere version af lydene. Princippet er enkelt: en lille indsats skaber en stor effekt.

2. Transistoren som Kontakt

Transistorer kan også fungere som ekstremt hurtige og pålidelige kontakter. En lille elektrisk strøm, der løber gennem én del af transistoren, kan tillade en meget større strøm at løbe gennem en anden del af den. Med andre ord tænder den lille strøm for den store. Dette er grundlaget for, hvordan alle computerchips fungerer. En hukommelseschip indeholder for eksempel milliarder af transistorer, der hver især kan tændes eller slukkes individuelt. Da hver transistor kan være i to forskellige tilstande (tændt eller slukket), kan den lagre to forskellige tal: nul og et. Med milliarder af transistorer kan en chip lagre milliarder af nuller og ettaller, hvilket er grundlaget for al digital information.

Transistorens Anatomi: Et Kig Indeni

For at forstå, hvordan en transistor kan udføre disse opgaver, må vi se på, hvad den er lavet af. Transistorer er fremstillet af silicium, et grundstof, der findes i sand. I sin rene form leder silicium ikke elektricitet særlig godt; det er en såkaldt halvleder. Det betyder, at det hverken er en god leder (som metal) eller en god isolator (som plastik). Hemmeligheden ligger i at behandle silicium med urenheder, en proces kendt som doping.

Hvis vi doper silicium med grundstoffer som arsen eller fosfor, får siliciumet ekstra 'frie' elektroner, som kan bære en elektrisk strøm. Fordi elektroner har en negativ ladning, kaldes silicium behandlet på denne måde for n-type (negativ type). Omvendt kan vi dope silicium med grundstoffer som bor eller gallium. Silicium behandlet på denne måde har færre frie elektroner, hvilket skaber 'huller', hvor elektroner mangler. Disse huller opfører sig som positive ladninger, og derfor kaldes dette for p-type (positiv type) silicium.

Ved at lægge disse to typer silicium sammen i lag, som en sandwich, kan vi skabe forskellige elektroniske komponenter med unikke egenskaber.

Sådan Virker en Bipolar Junction Transistor (BJT)

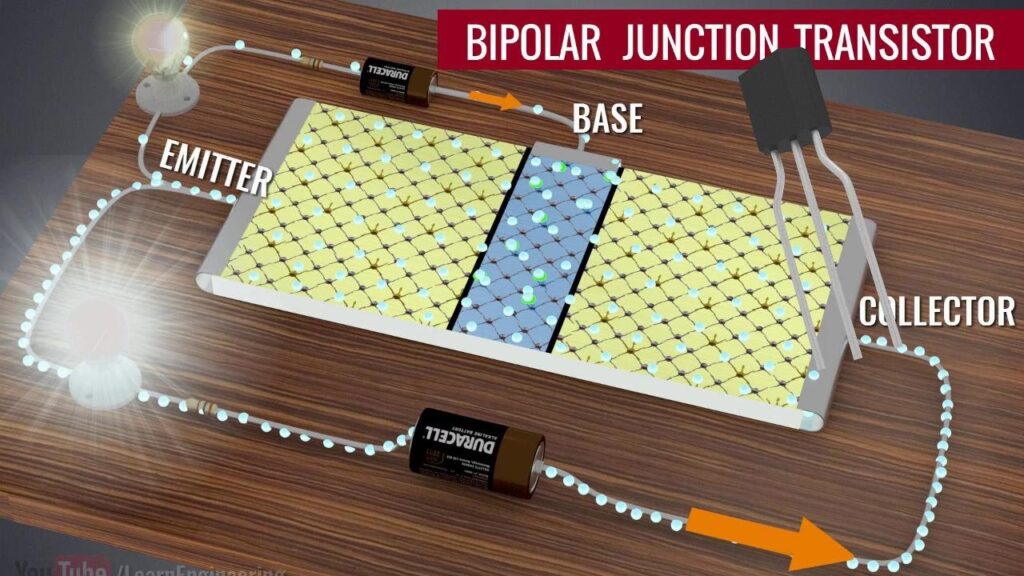

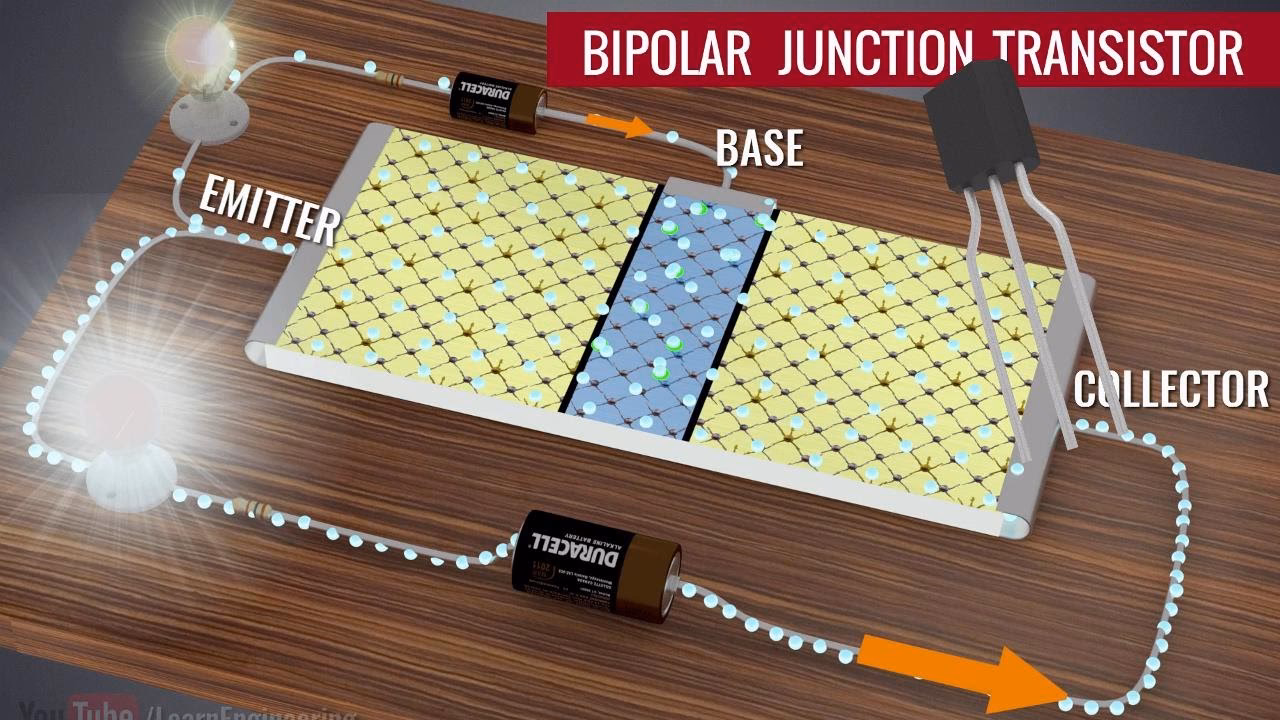

Den mest almindelige type transistor er den bipolære junction transistor, eller BJT. Forestil dig en sandwich lavet af tre lag silicium, enten i en n-p-n konfiguration (et lag p-type mellem to lag n-type) eller p-n-p. Lad os fokusere på n-p-n modellen, som er den mest udbredte.

De tre lag har hver deres elektriske tilslutning, som vi kalder:

• Emitter: Det ene n-type lag, hvor elektronerne 'udsendes' fra.
• Base: Det midterste p-type lag, som fungerer som kontrolport.
• Collector: Det andet n-type lag, som 'opsamler' elektronerne.

I sin 'slukkede' tilstand forhindrer hullerne i basen (p-type laget) elektroner i at flyde fra emitteren til collectoren. Der løber næsten ingen strøm. Men magien sker, når vi tilfører en lille positiv spænding til basen. Denne lille strøm ind i basen neutraliserer barriereeffekten og åbner porten. Dette tillader en stor strøm af elektroner at fosse fra emitteren, gennem den nu åbne base, og over til collectoren. Den lille strøm til basen styrer altså den store strøm mellem emitter og collector. Dette er princippet bag både forstærkning (output er en forstørret version af input) og switching (en lille strøm tænder og slukker for en stor strøm).

Felteffekttransistoren (FET): En Mere Effektiv Fætter

En anden vigtig type er felteffekttransistoren (FET). Selvom den udfører de samme grundlæggende opgaver, fungerer den på en lidt anden måde. En FET har også tre terminaler, men de kaldes:

• Source: Svarer til emitteren.
• Drain: Svarer til collectoren.
• Gate: Svarer til basen.

I den mest almindelige type FET, en MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), er gaten isoleret fra resten af transistoren. I stedet for at en strøm styrer flowet, er det en spænding (et elektrisk felt) på gaten, der styrer. Når en positiv spænding påføres gaten, skaber det et elektrisk felt, der åbner en tynd kanal mellem source og drain, så strømmen kan flyde. Fordi der ikke kræves en strøm ind i gaten for at holde den tændt, er FET'er meget mere strømeffektive end BJT'er, især i digitale applikationer, hvor de konstant skifter mellem tændt og slukket. Dette er grunden til, at MOSFET'er dominerer i computerprocessorer og hukommelseschips.

Tabel: BJT vs. FET - En Hurtig Sammenligning

Fra Transistor til Intelligent Maskine

Den sande kraft i transistoren ligger ikke i en enkelt komponent, men i deres evne til at arbejde sammen i milliarder. Ved at kombinere transistorer kan ingeniører skabe 'logiske porte' – kredsløb, der udfører simple beslutninger baseret på input. For eksempel kan en AND-port kun give et 'tændt' output, hvis begge dens input er 'tændt'. Disse simple logiske operationer er byggestenene i al computeraritmetik og databehandling. En processor i en computer er i bund og grund et ufatteligt komplekst netværk af millioner eller milliarder af disse logiske porte, der tænder og slukker milliarder af gange i sekundet for at udføre de instruktioner, vi giver dem gennem software. Det er denne kollektive intelligens, der starter med en simpel kontakt, der gør vores digitale verden mulig.
